Пятиполосный эквалайзер на КА22234

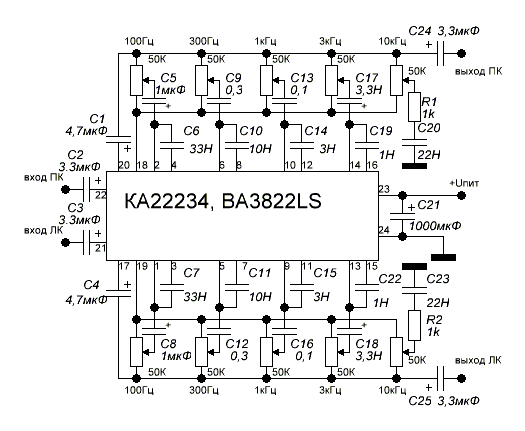

На рисунке показана схема двухканального пятиполосного эквалайзера на микросхеме КА22234 (аналог BA3822L). Частоты регулирования: 100, 300, 1000, 3000, 10000 Гц.

Основные характеристики эквалайзера:

• Минимальное напряжение питания 3,5 В.
• Максимальное напряжение питания 14В
• Ток покоя 7 мА
• Частотный диапазон от 20 Гц до 20 кГц
• Входное сопротивление 16К
• КНИ не более 0,1%
• Максимальное выходное напряжение 0,6В при Uвх=0,3В
• Регулировка тембра ±11 дБ
• Корпус SIL24
