Пятиполосный графический эквалайзер на ОУ

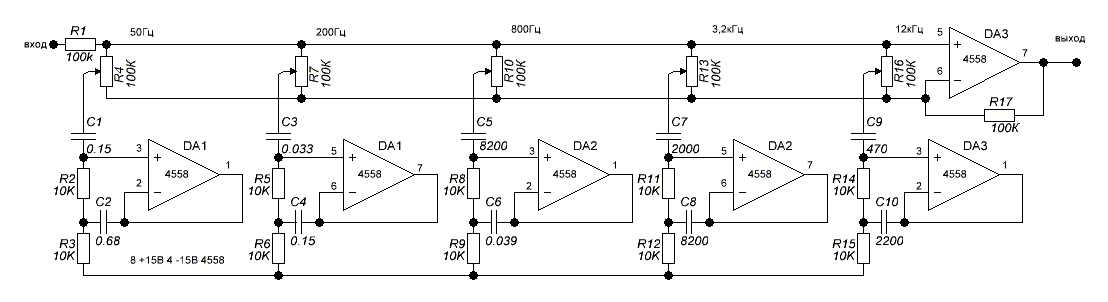

На рисунке показана схема пятиполосного графического эквалайзера на трех ОУ 4558 (2 ОУ в ИМС). Так же помимо ОУ 4558 можно использовать LM1458 или LF353.

Диапазоны регулировок: 50 Гц, 200 Гц, 800 Гц, 3,2 кГц и 12 кГц. Напряжение питания ОУ двух полярное +/-15 В.

Источник — https://www.eleccircuit.com/5-channels-2-octave-graphic-equaliser-by-4558/
