Пятиполосный регулятор тембра на пассивных элементах

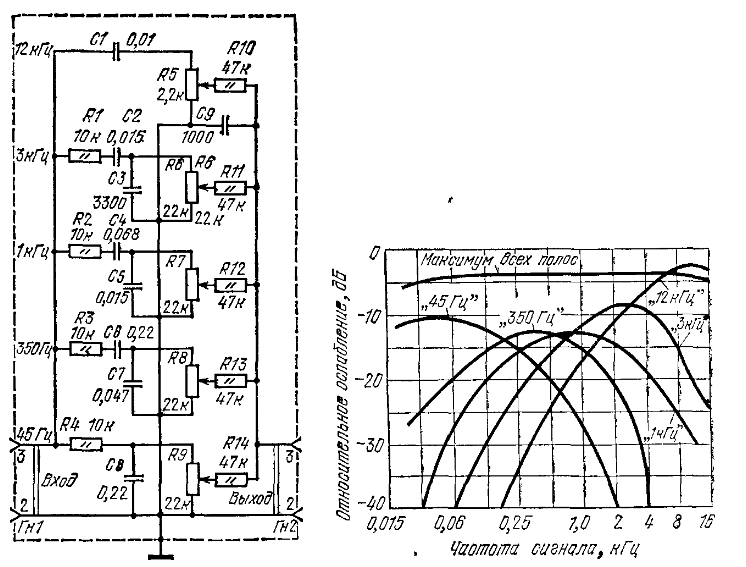

На странице представлен пятиполосный регулятор тембра(эквалайзер) без усилительных элементов. Он полностью выполнен на резисторах и конденсаторах. Разделение частот по средним частотам 45, 350, 1000, 3000, 12000Гц выполнено на RC фильтрах, каждый из которых имеет собственные регуляторы на резисторах R9 R8 R7 R6 R5.

На на втором рисунке показана АЧХ регулятора, как видно из рисунка ослабление выходного сигнала составляет 3 дБ, то есть в 2 раза, этот факт надо учитывать и при необходимости надо регулятор тембра дополнить усилительным каскадом со входным сопротивлением 2,5кОм(и более), выходное 10кОм.

Литература — Массовая радио библиотека выпуск 1048, В.А.Васильев — Зарубежные радиолюбительские конструкции.
