Усилитель мощности QUAD 306: характеристики и описание

Высококачественный стереофонический усилитель мощности QUAD 306 предназначен для использования в системах воспроизведения высокого качества (Hi-Fi). Родом из Англии, эта модель выпускалась с 1985 года и стала культовой среди аудиофилов благодаря уникальной схемотехнике. В модели 306 используется запатентованная выходная схема с демпфированием тока (Current Damping), которая обеспечивает исключительный контроль над динамиками. Для сравнения, современные решения, такие как УМЗЧ на LA4625, часто используют более простые топологии, тогда как QUAD предлагает сложную гибридную архитектуру.

Технические характеристики

Ниже приведены подробные спецификации усилителя QUAD 306, подтверждающие его статус профессионального оборудования:

Диапазон частот по уровню -1 дБ: 13 – 40000 Гц

Диапазон частот по уровню -0,25 дБ: 20 – 20000 Гц

Выходная мощность на канал: 70 Вт/4 Ом (50 Вт/8 Ом)

Искажения при нагрузке 8 Ом (непрерывный синус) на частоте:

20 Гц: 0,01%

1000 Гц: 0,01%

20000 Гц: 0,03%

Уровень входного сигнала: 0,375 В

Сигнал/шум (невзвешенный): -105 дБ

Разделение между каналами на частоте 1 кГц: -85 дБ

Потребляемая от сети мощность: 30 – 250 Вт

Внешние размеры (ШxВxГ): 321x64x207 мм

Вес: 4,6 кг

Описание модели и особенности звучания

Корпус усилителя изготовлен на прочном стальном шасси. Лицевая панель, как это часто бывает в классике, является радиатором охлаждения выходных транзисторов. Верхняя панель также выполнена из металла и является съемной, что облегчает обслуживание. Уникальность Quad 306 заключается в гибридной конструкции: в нем есть как маломощный усилитель высокого качества, так и мощный усилитель для тяжелых условий эксплуатации. Усилитель малой мощности постоянно управляет громкоговорителями, заставляя секцию высокой мощности обеспечивать большую часть мощности только при пиковых нагрузках. Такой подход обеспечивает чистоту звука, сопоставимую с ламповыми усилителями, но с наденостью твердотельной техники, подобной Лорта 75У-202С.

Конструкция корпуса и защита

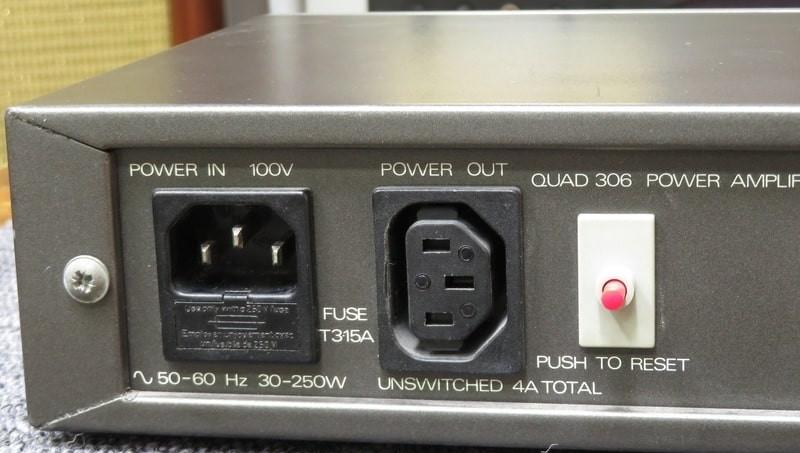

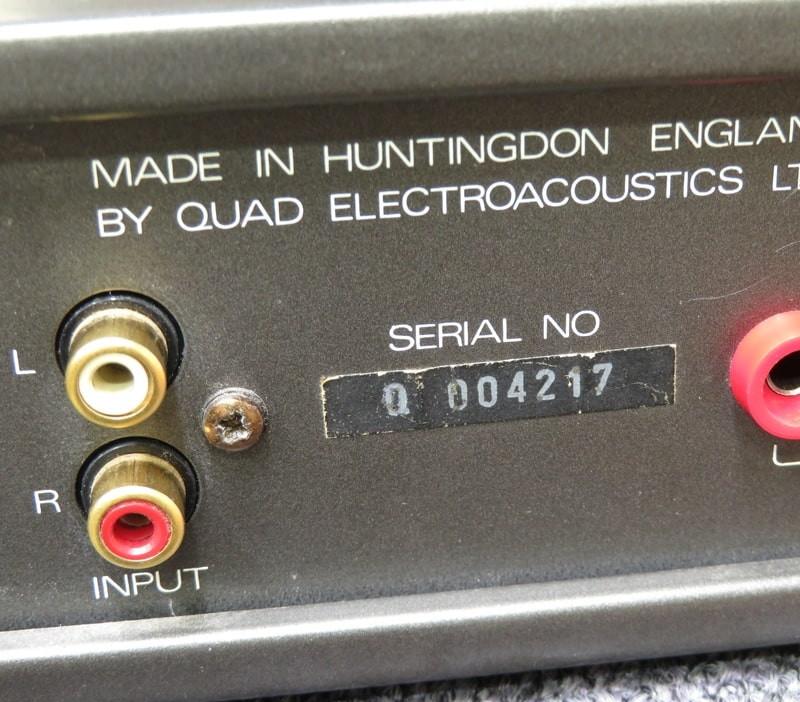

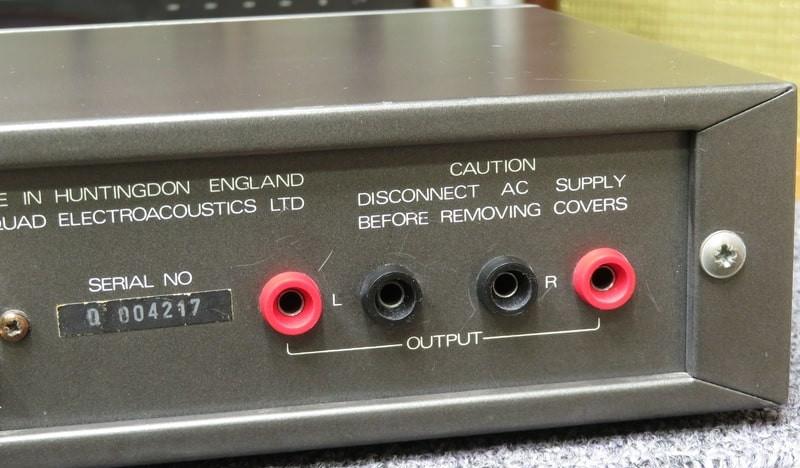

Вход сигнала осуществляется через разъемы для фонокорректора, обозначенные буквами L и R. Выходные розетки имеют стандартные разъемы Ø4 мм, две черных и две красных. В этом усилителе компания Quad установила самовосстанавливающийся автоматический выключатель в сети питания. Усилитель отключится, если будет сильная перегрузка или на выходе произойдет короткое замыкание. Чтобы сбросить защиту достаточно нажать красную кнопку на задней панели. Эта функция делает его более надежным в эксплуатации по сравнению с некоторыми современными проектами, например, гибридным блоком питания Feniks.
