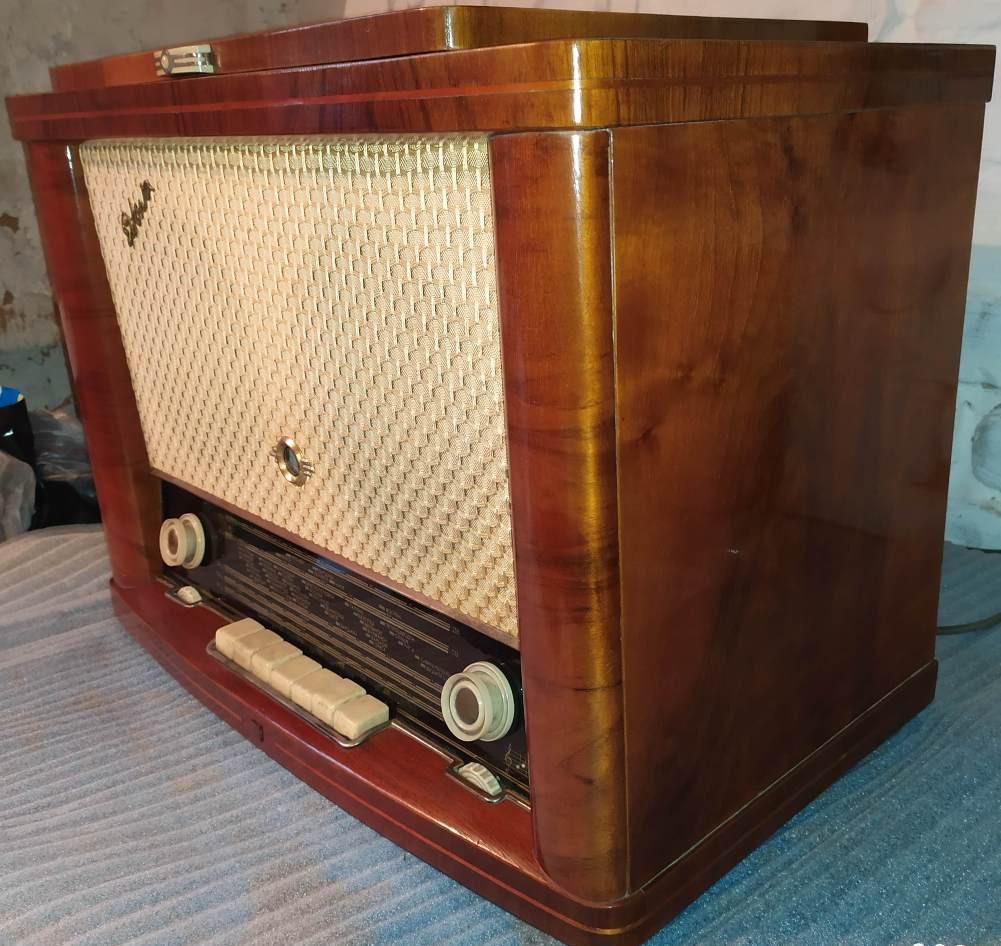

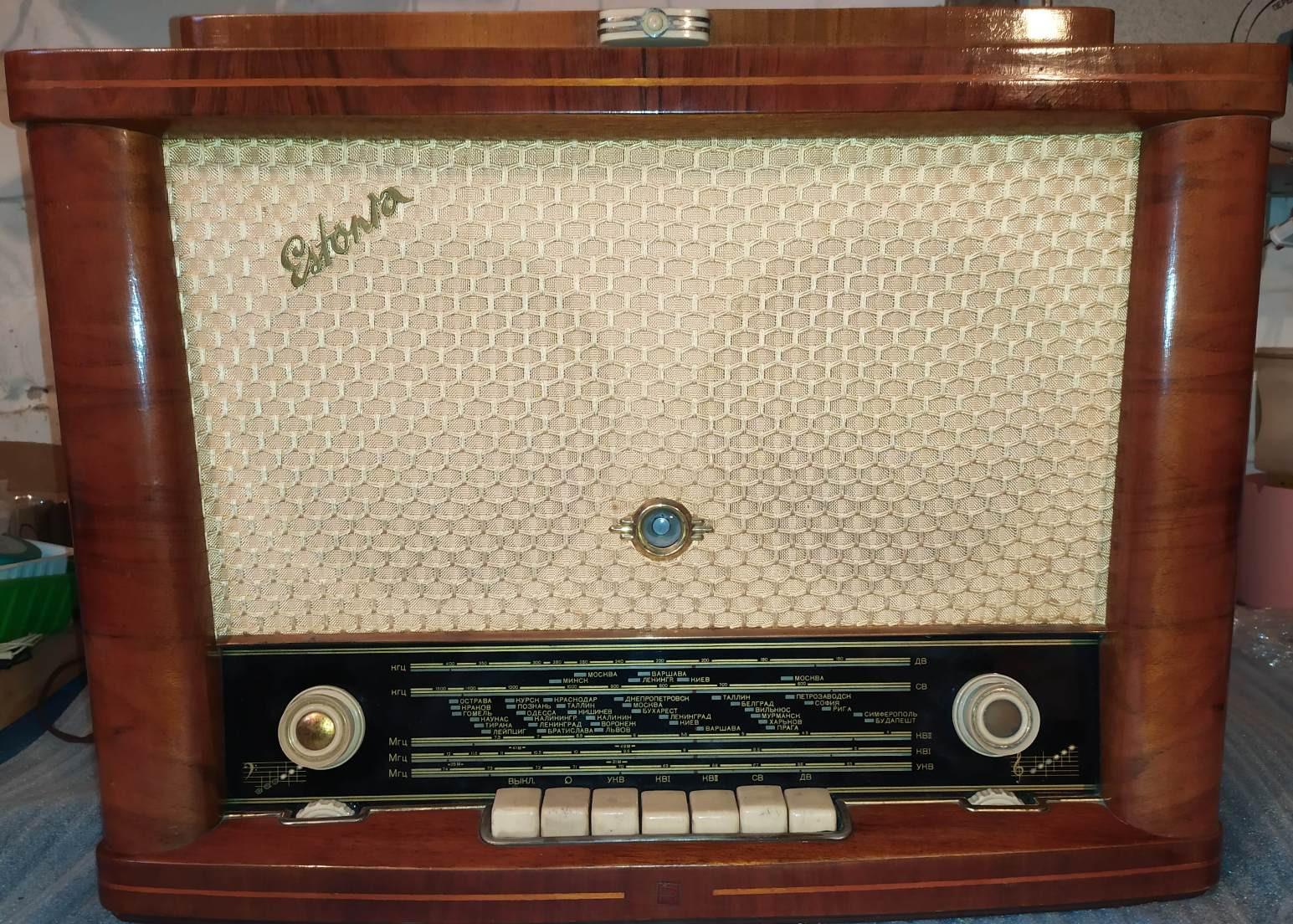

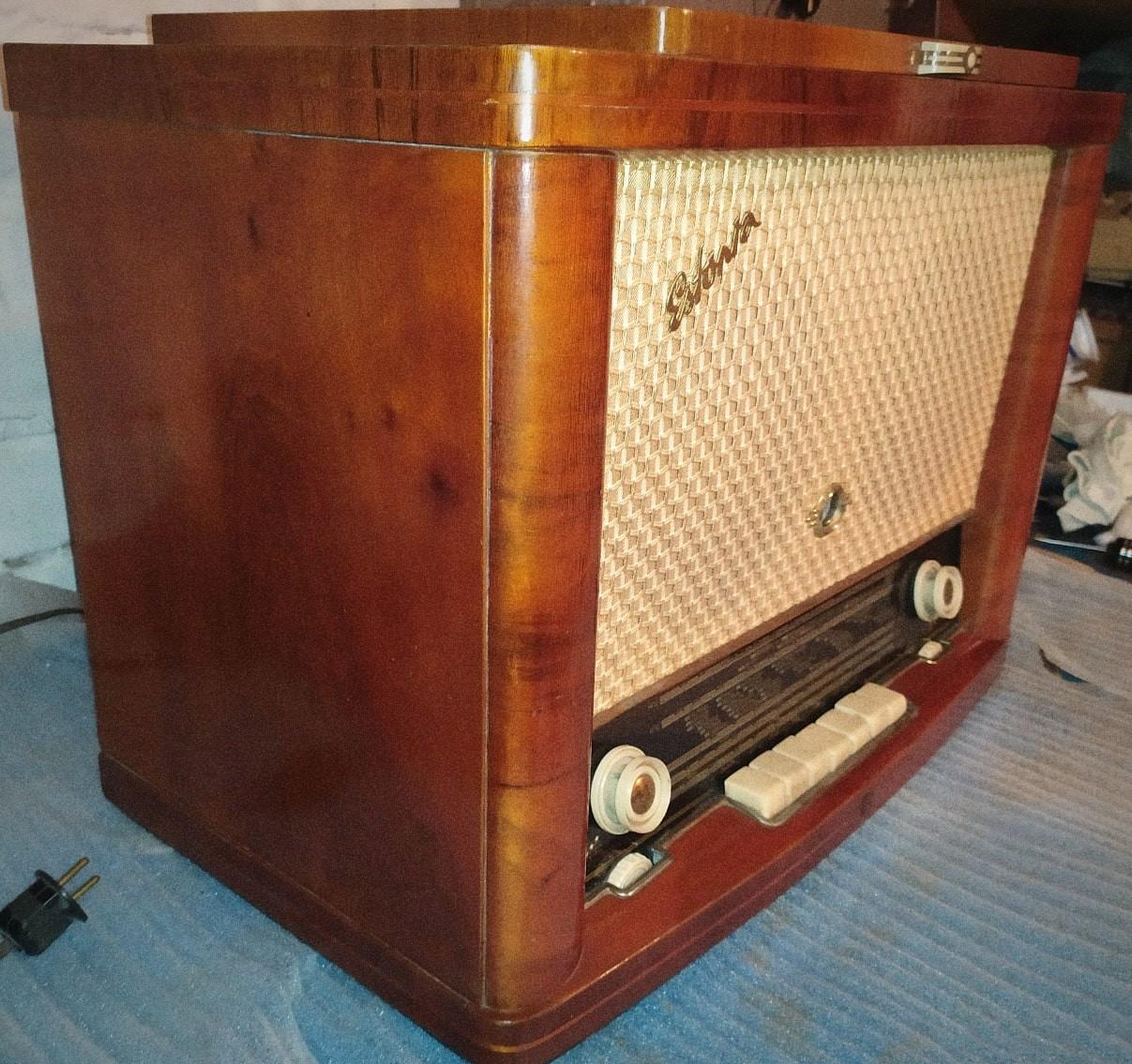

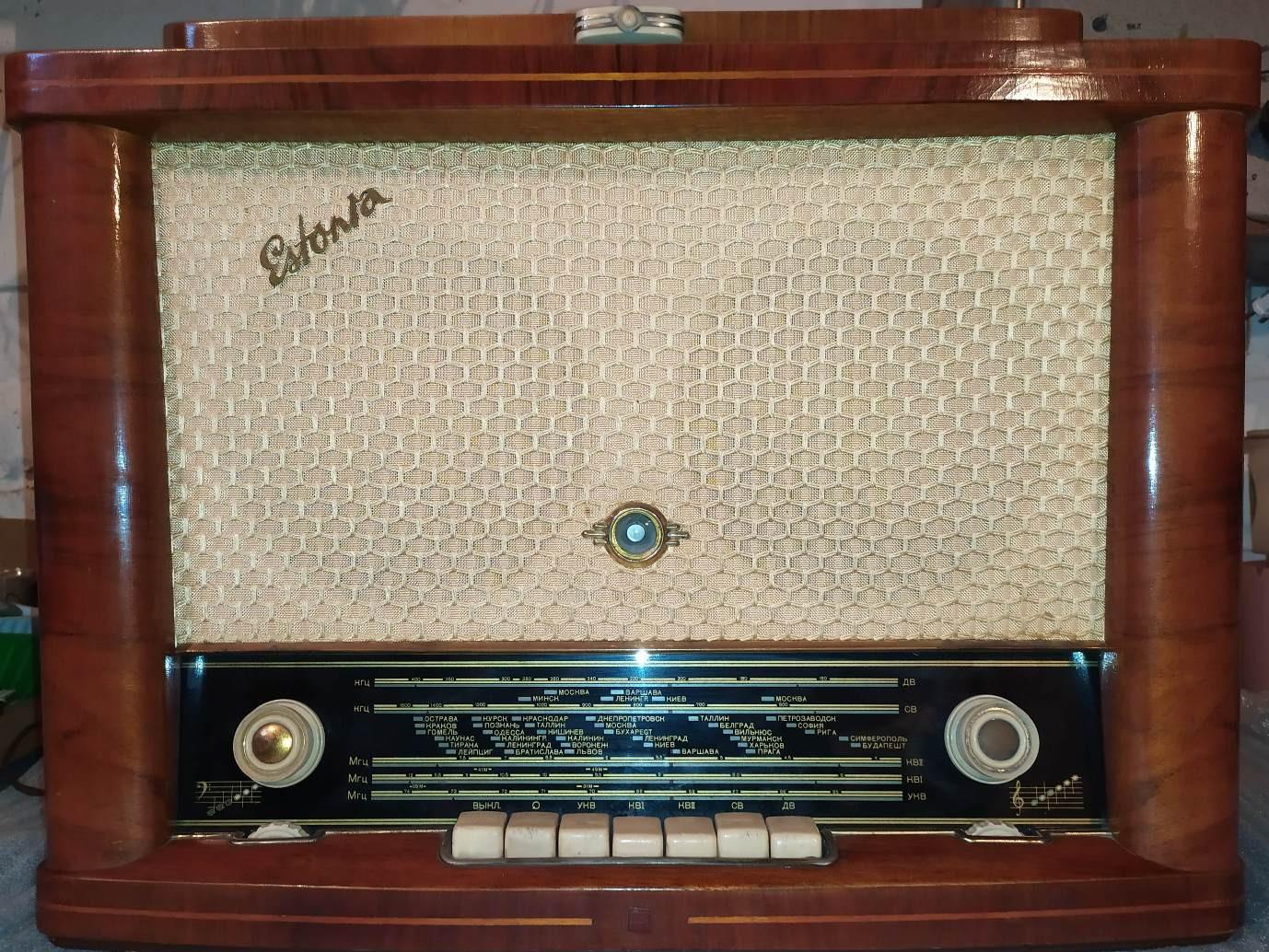

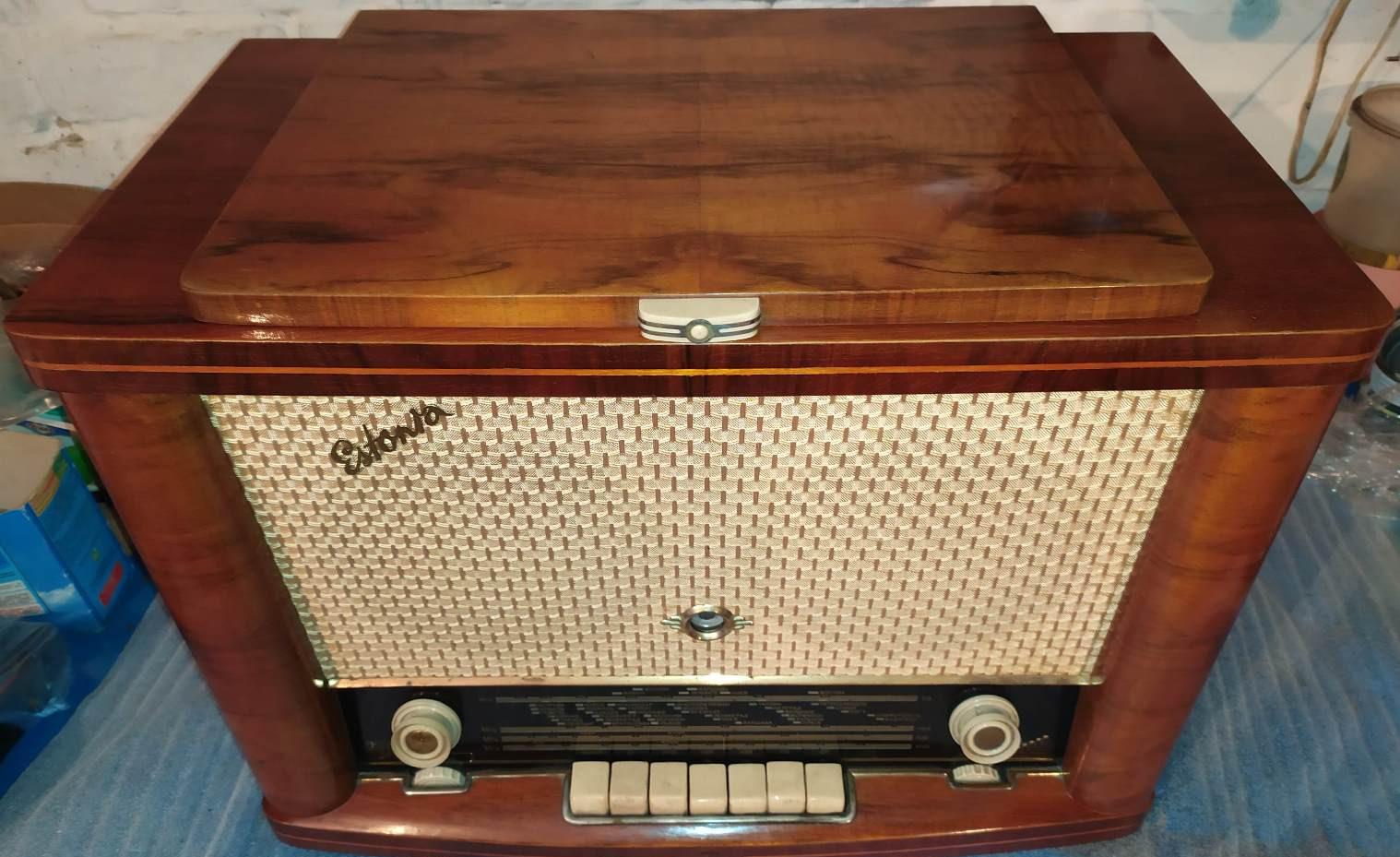

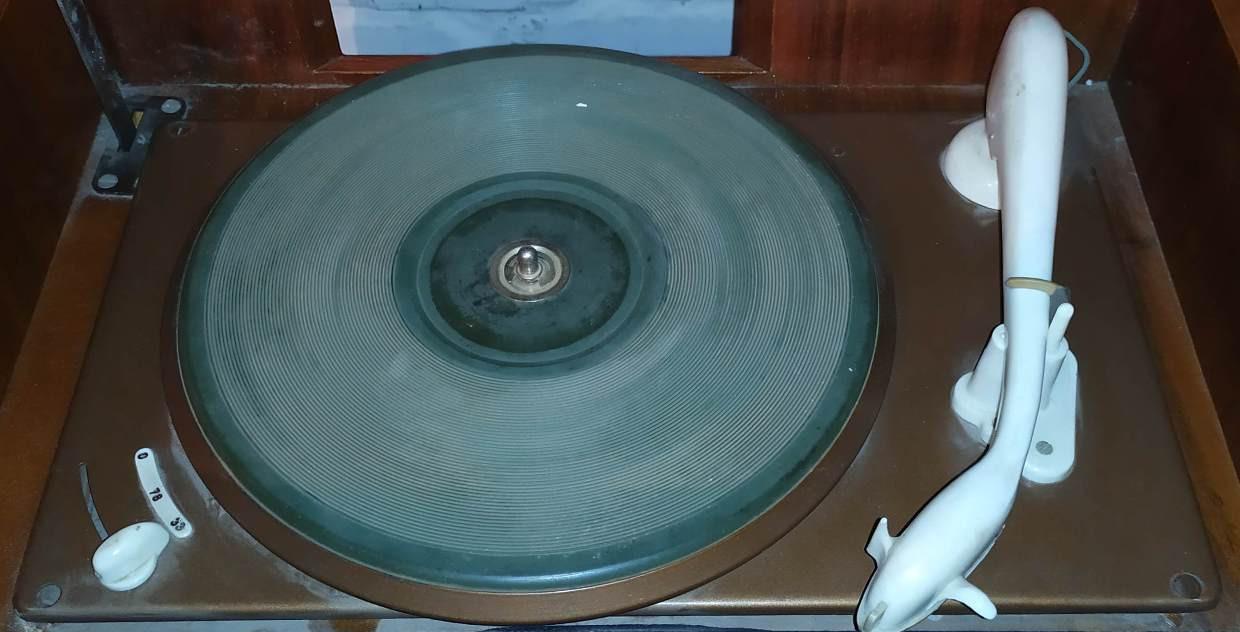

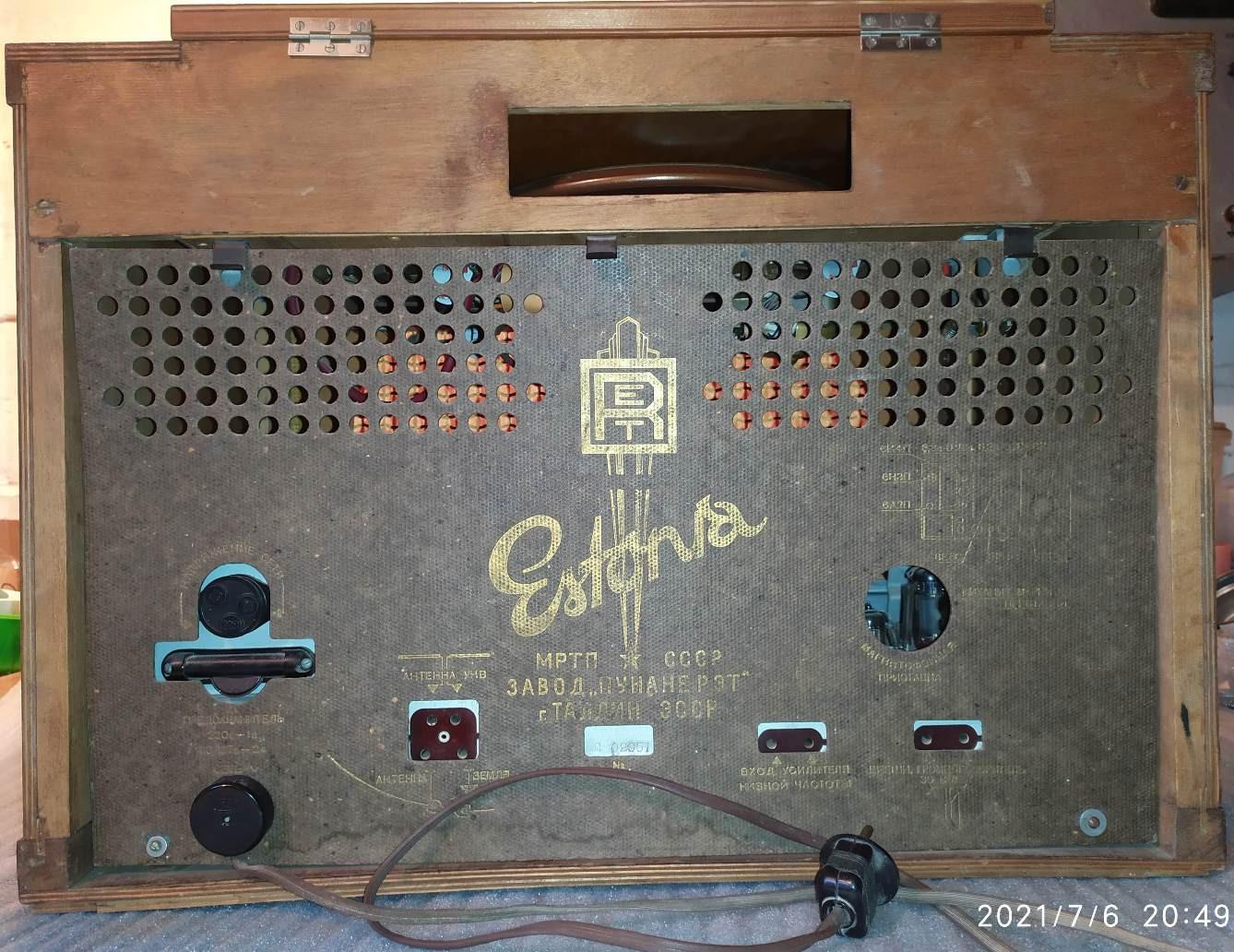

Радиола Эстония-55: характеристики, схема и описание

Характеристики «Эстония-55»:

Диапазон звуковых частот:

при приёме: 50 – 5000 Гц

в диапазоне УКВ: 40 – 13000 Гц

при работе ЭПУ: 60 – 10000 Гц

Диапазон принимаемых частот:

Длинные волны: 150 – 415 кГц (2000 – 723 м)

Средние волны: 520 – 1600 кГц (577,0 – 187,5 м)

Короткие волны I: 3,95 – 8,2 МГц (75,9 -36,6 м)

Короткие волны II: 7,8 – 12,1 МГц (38,4 – 24,8 м)

УКВ: 66,0 – 73 МГц (4,55 – 4,11 м)

Чувствительность в диапазоне АМ: 50 мкВ (УКВ: 10 мкВ)

Избирательность в АМ: 46 дБ

Потребляемая от сети мощность: 120 Вт

Габаритные размеры: 600х435х360 мм

Масса: 25 кг

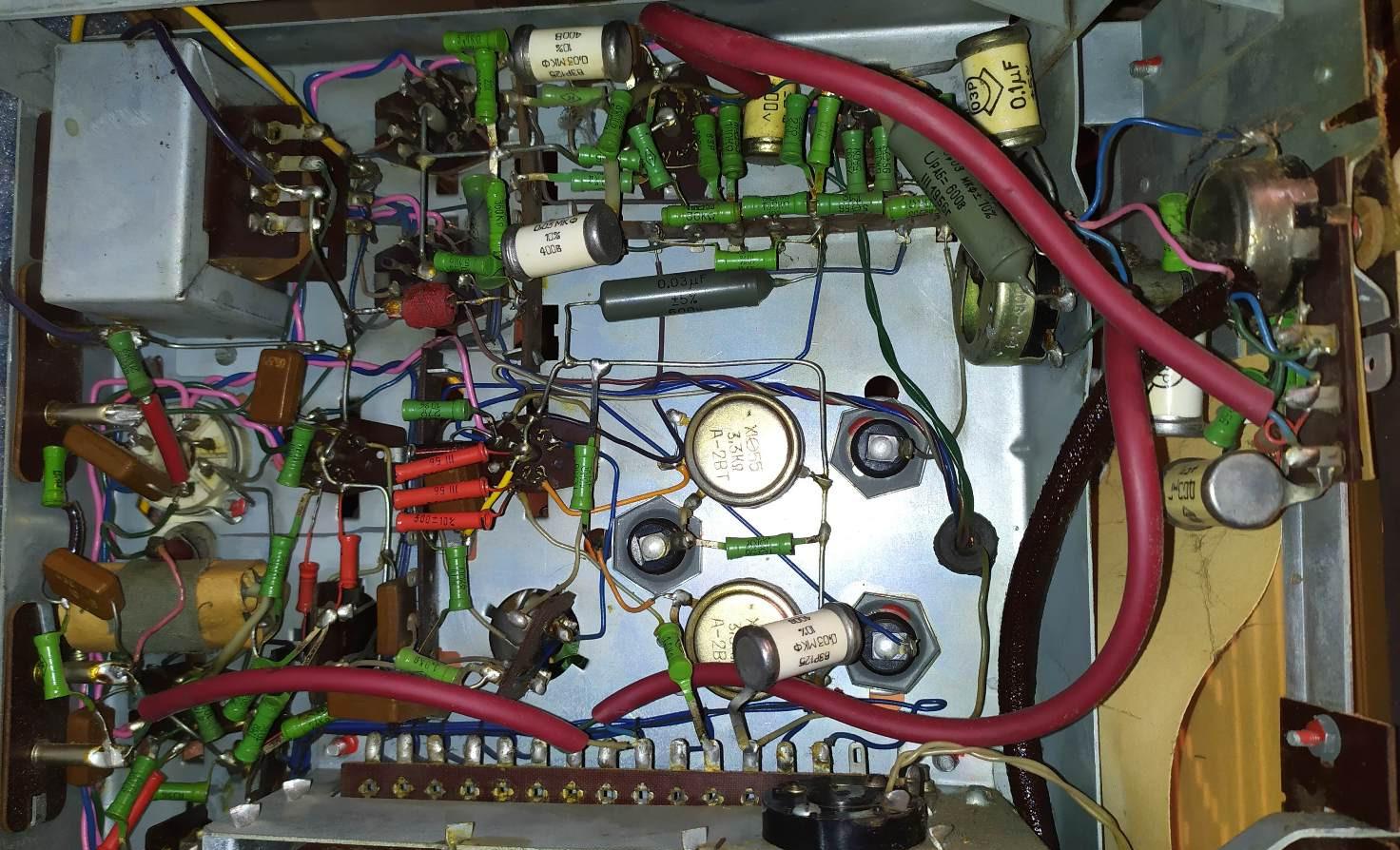

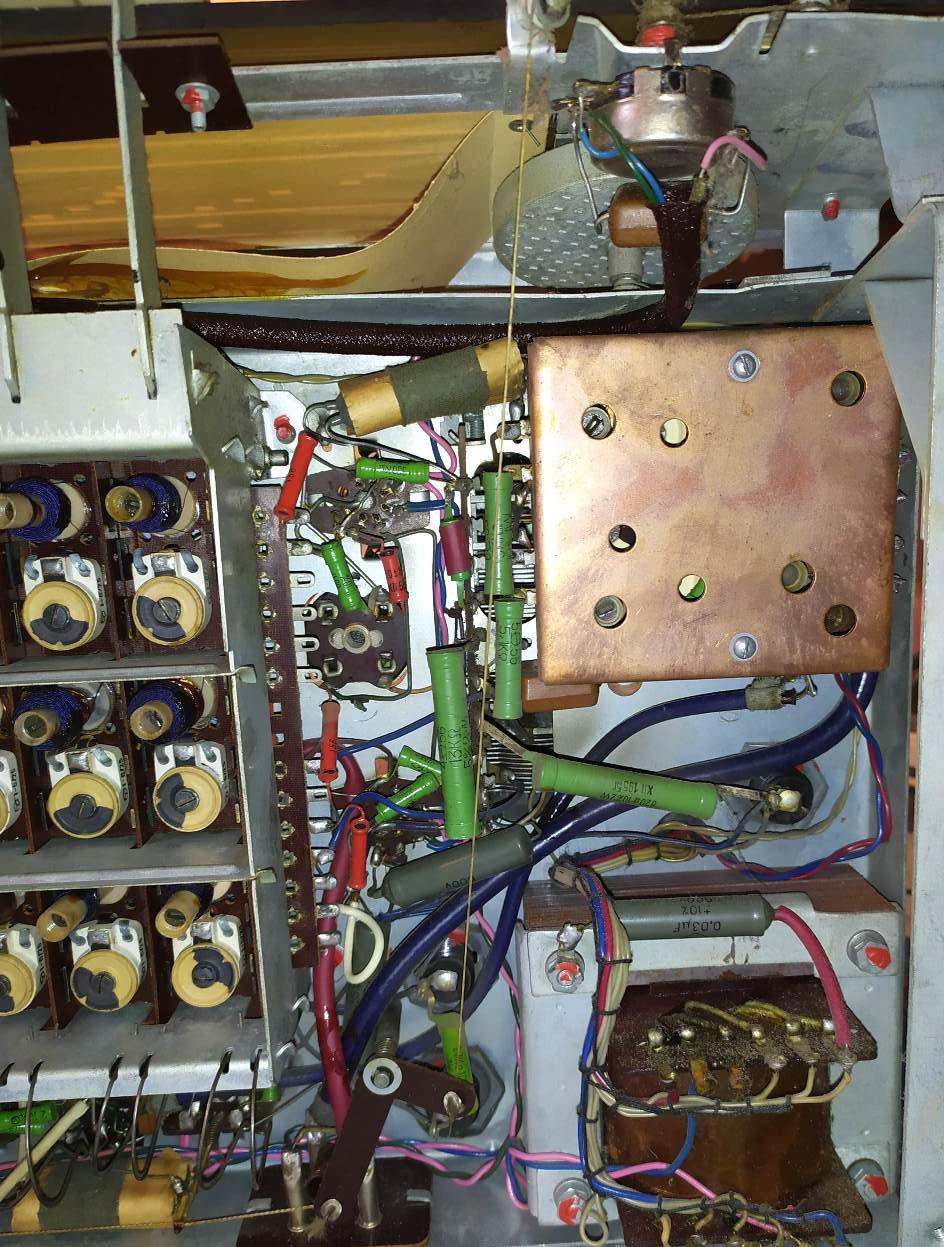

Конструкция «Эстония-55»

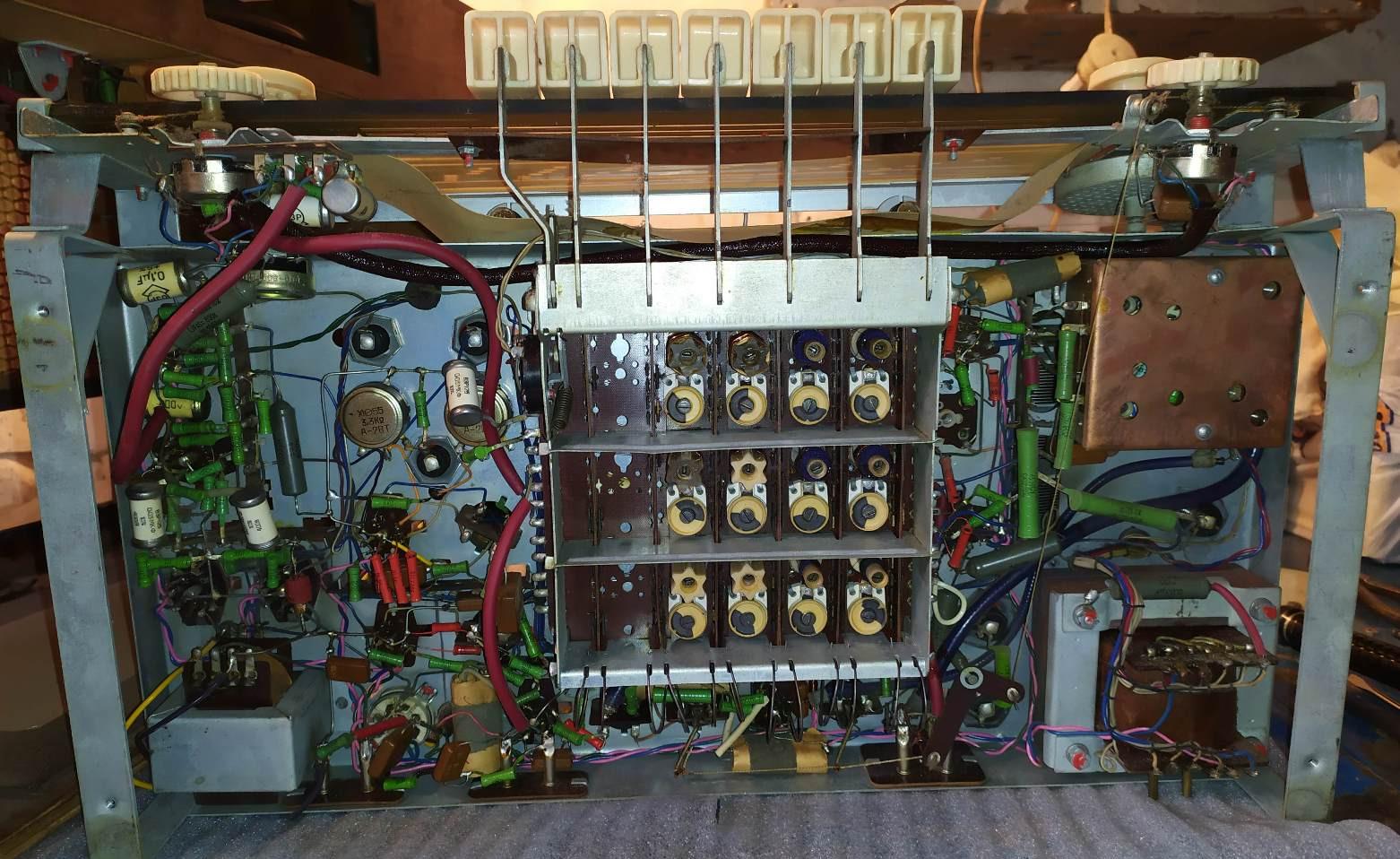

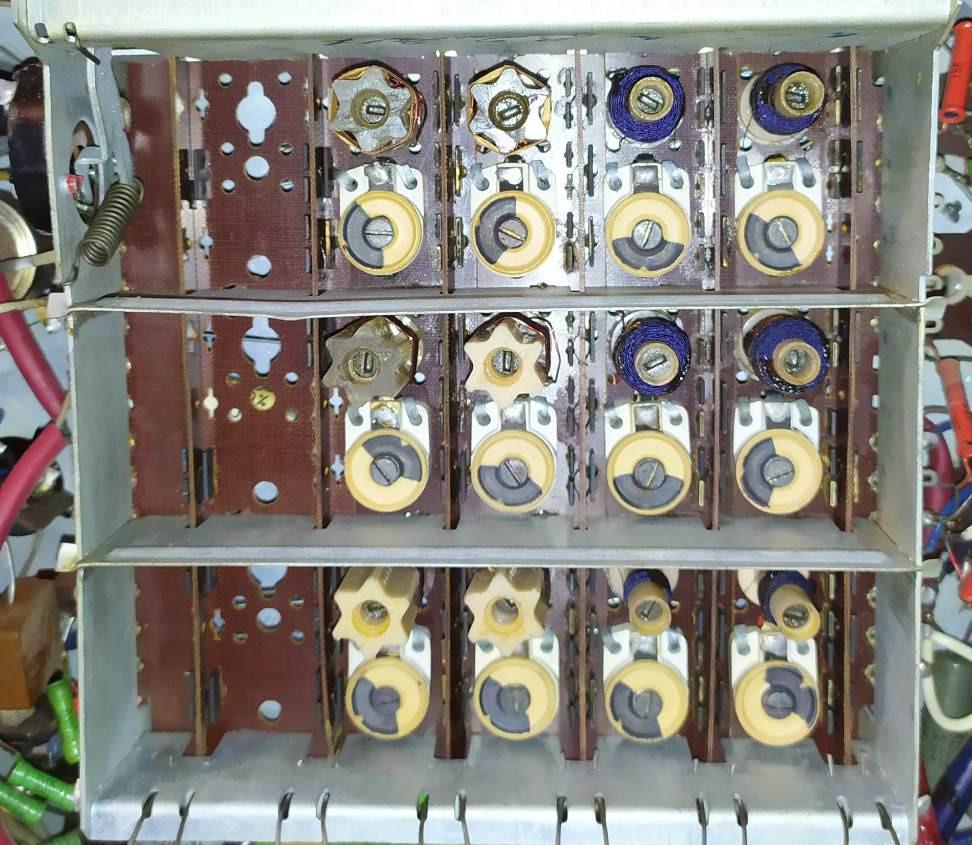

Вся конструкция размещена на шасси размером 500х233х83 мм, изготовленного из листовой стали толщиной 1 мм. Большинство мелких деталей на платах радиолы закреплено при помощи специальных усиков, которые после установки детали загибались, что позволяло уменьшить количество винтов и заклепок. Шасси размещено в ящике, отделанном шпоном из ценных пород древесины. Ящик собран из отдельных узлов, которые после покрытия и полировки наружных поверхностей формируют ящик. Ручки и клавиши изготовлены из специальной смеси на основе полистирола и имеют цвет слоновой кости. Все высокочастотные контуры объединены в один блок. Контурные катушки, подстроечные конденсаторы и контактная система крепятся на отдельных текстолитовых пластинках. Катушки разных каскадов экранированы друг от друга металлическими стенками.

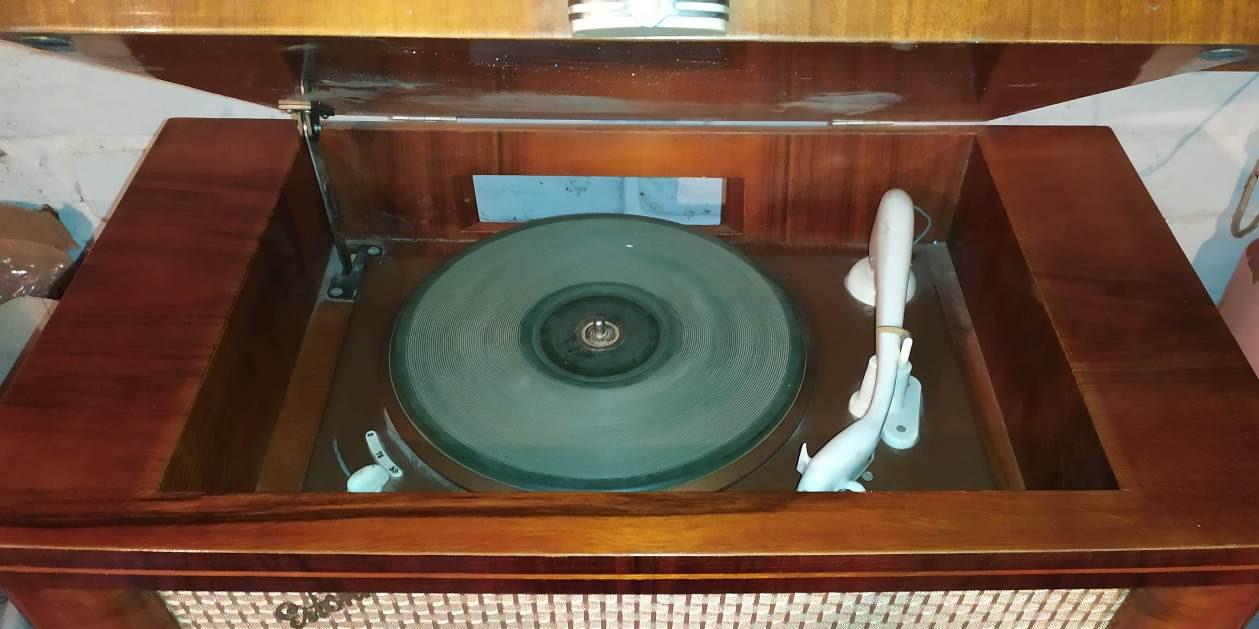

Включение питания радиолы осуществляется одновременно нажатием соответствующей клавиши, а выключение – комбинированным рычагом. Блок УКВ смонтирован в закрытой крышкой металлической. Входные цепи и первый фильтр промежуточной частоты экранированы от остальных узлов. Шкала приемника градуирована в килогерцах и мегагерцах. В ящике радиолы установлены два электродинамических громкоговорителя. Регулировка тембра на низших и высших звуковых частотах производится раздельно. Если вас интересует более ранняя модель, ознакомьтесь с описанием Радиола «Сакта» (первый выпуск).

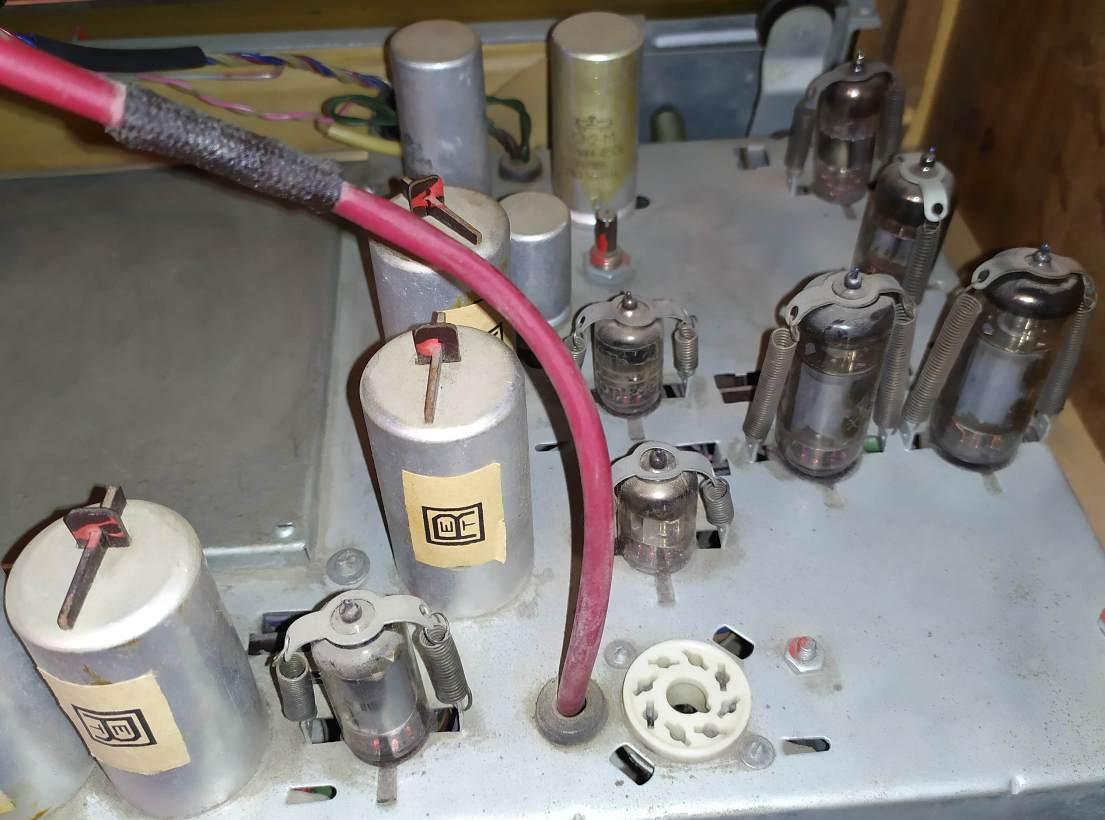

Приемник имеет следующие каскады:

• УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
• УВЧ для остальных диапазонов на лампе 6К4П.
• Преобразователь частоты AM тракта на лампе 6А2П.

• Двухкаскадный комбинированный УПЧ для всех диапазонов на лампе 6К4П.
• Детектор отношений для УКВ диапазона на лампе 6Х2П.

• Амплитудный детектор и АРУ для остальных диапазонов на лампе 6Х2П.
• Первый каскад предварительного УНЧ на лампе 6ЖЗП.
• Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.

• Двухтактный оконечный усилитель на лампе 6П1П.
• Оптический индикатор настройки на лампе 6Е5С.

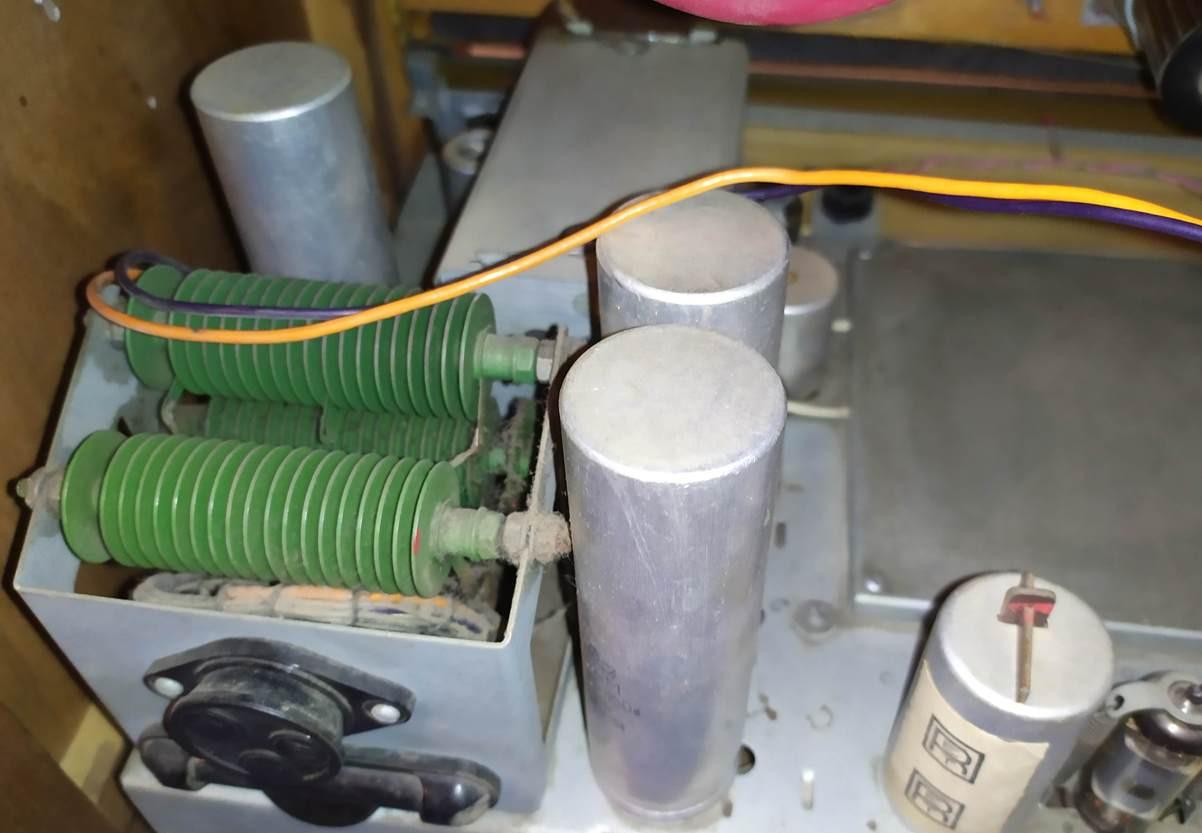

• Выпрямитель – селеновый типа АВС-80-260.

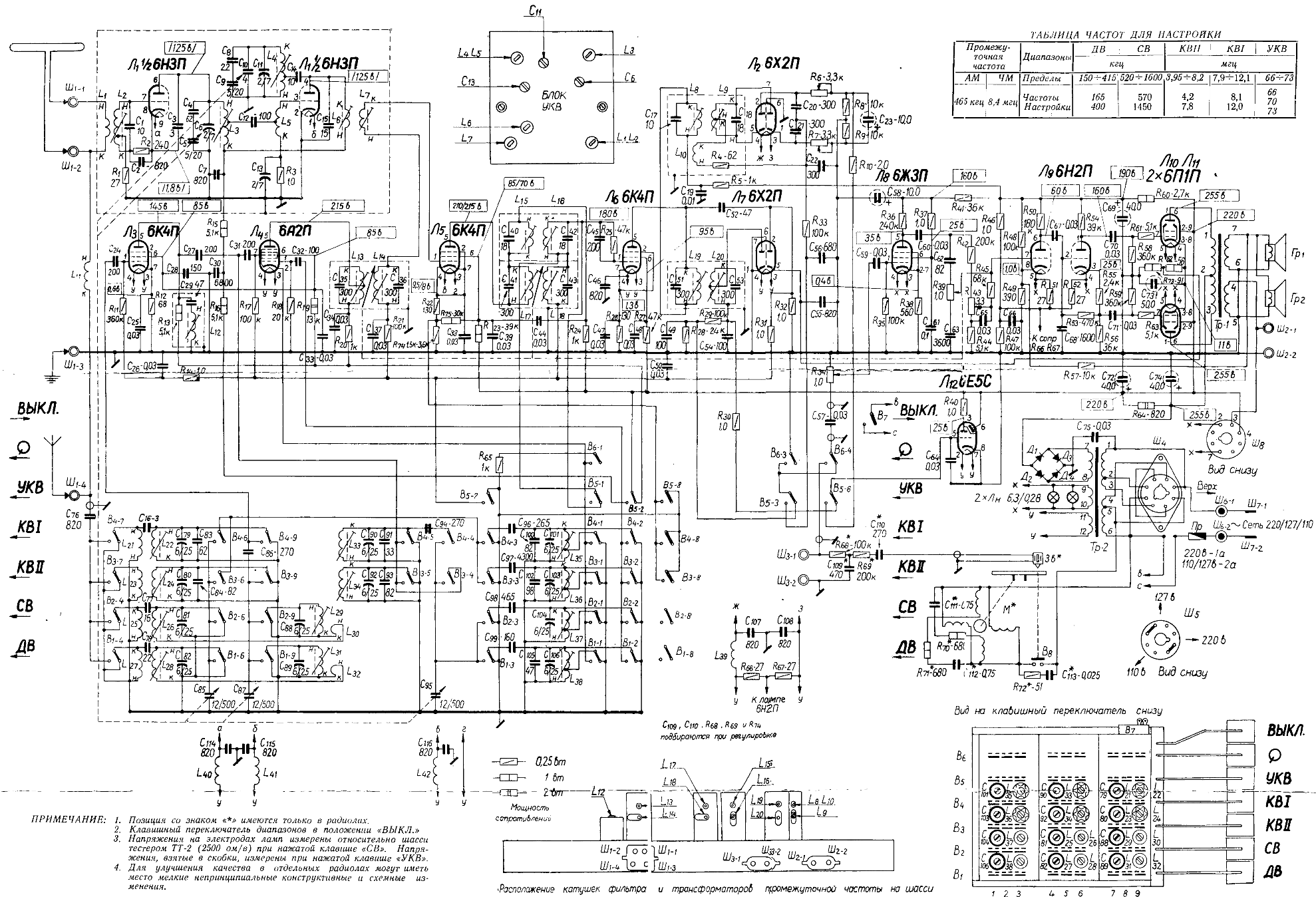

Электрическая схема «Эстония-55»

Усилитель высокой частоты для диапазонов длинных, средних и коротких волн однокаскадный, собран на лампе 6К4П. На входе приемника при приеме коротких волн включается настроенный контур, а при приеме на длинных и средних волнах – двухконтурный полосовой фильтр. Полоса пропускания изменяется по промежуточной частоте путем изменения связи между катушками в первом и втором двухконтурных фильтрах. Устройство для изменения положения катушек в этих фильтрах механически связано с регулятором тембра (переменным резистором R34).

В усилителе низкой частоты использована отрицательная обратная связь, напряжение которой снимается с выходного трансформатора и подается в цепь катода второго каскада предварительного усилителя. Выходной трансформатор имеет третью обмотку для включения дополнительного громкоговорителя или магнитной головки магнитофонной приставки при записи радиопрограмм. Для уменьшения фона переменного тока, возникающего в цепи накала, на нити ламп усилителя низкой частоты подается положительный потенциал порядка 20 В относительно общего минуса.

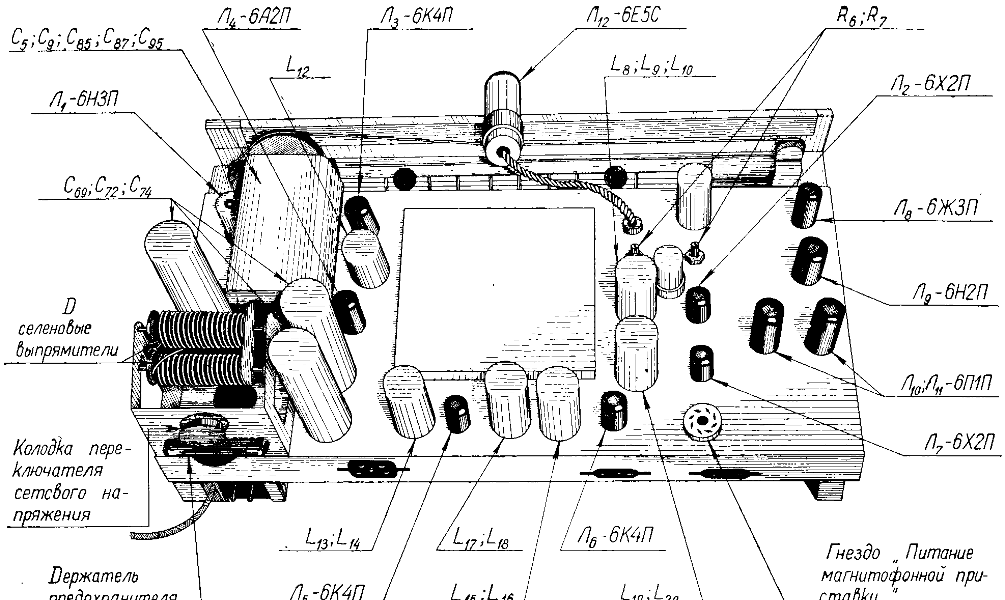

Детали «Эстония-55»

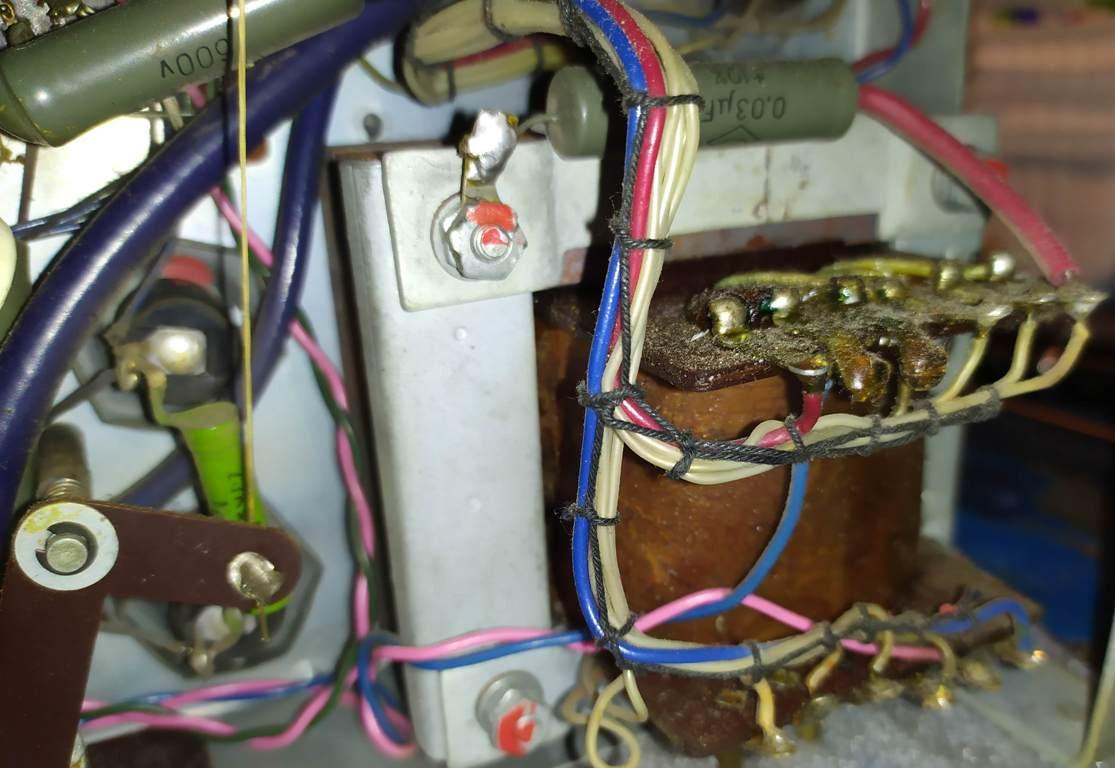

Выходной трансформатор имеет первичную обмотку – 2х800 витков провода ПЭЛ-0,18 (сопротивление 138 Ом), вторичная – 13 витков провода ПЭЛ-1,0, обмотка для дополнительного громкоговорителя – 300 витков провода ПЭЛ-0,18 (сопротивление 30 Ом). Сердечник собран из пластин УШ-26 (сталь Э-310); толщина набора 32 мм.
