Изготовитель: VEF Radiotehnika RRR, г. Рига, Латвия, выпуск 2000-2010 годов.
Назначение: для качественного воспроизведения звука в составе бытовой радиоэлектронной аппаратуры.
Сабвуферная система Radiotehnika Sakta MM 9.1 представляет собой тыловую акустическую колонку, разработанную для создания объемного звучания в домашних кинотеатрах. Эта модель, выпускавшаяся в начале 2000-х годов, отличается от классических фронтальных АС компоновкой и настройкой, что позволяет ей эффективно работать в паре с центральным каналом и сабвуфером. Для достижения наилучших результатов важно правильно подобрать усилитель, например, проверенный Radiotehnika FA-7150 stereo, который обеспечит чистое усиление сигнала без искажений.
Технические характеристики
2-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 50 – 20000 Гц
Чувствительность в диапазоне 100-8000 Гц при мощности 1 Вт: 90 дБ
Музыкальная мощность: 100 Вт
Рекомендуемая мощность усилителя: до 100 Вт
Номинальное электрическое сопротивление: 8 Ом
Динамики НЧ: ; ВЧ: KHR25-N32F1-TWG
Габаритные размеры (ВхШхГ): 350х200х274 мм
Масса АС: 6,1 кг
Особенности звучания тыловых каналов

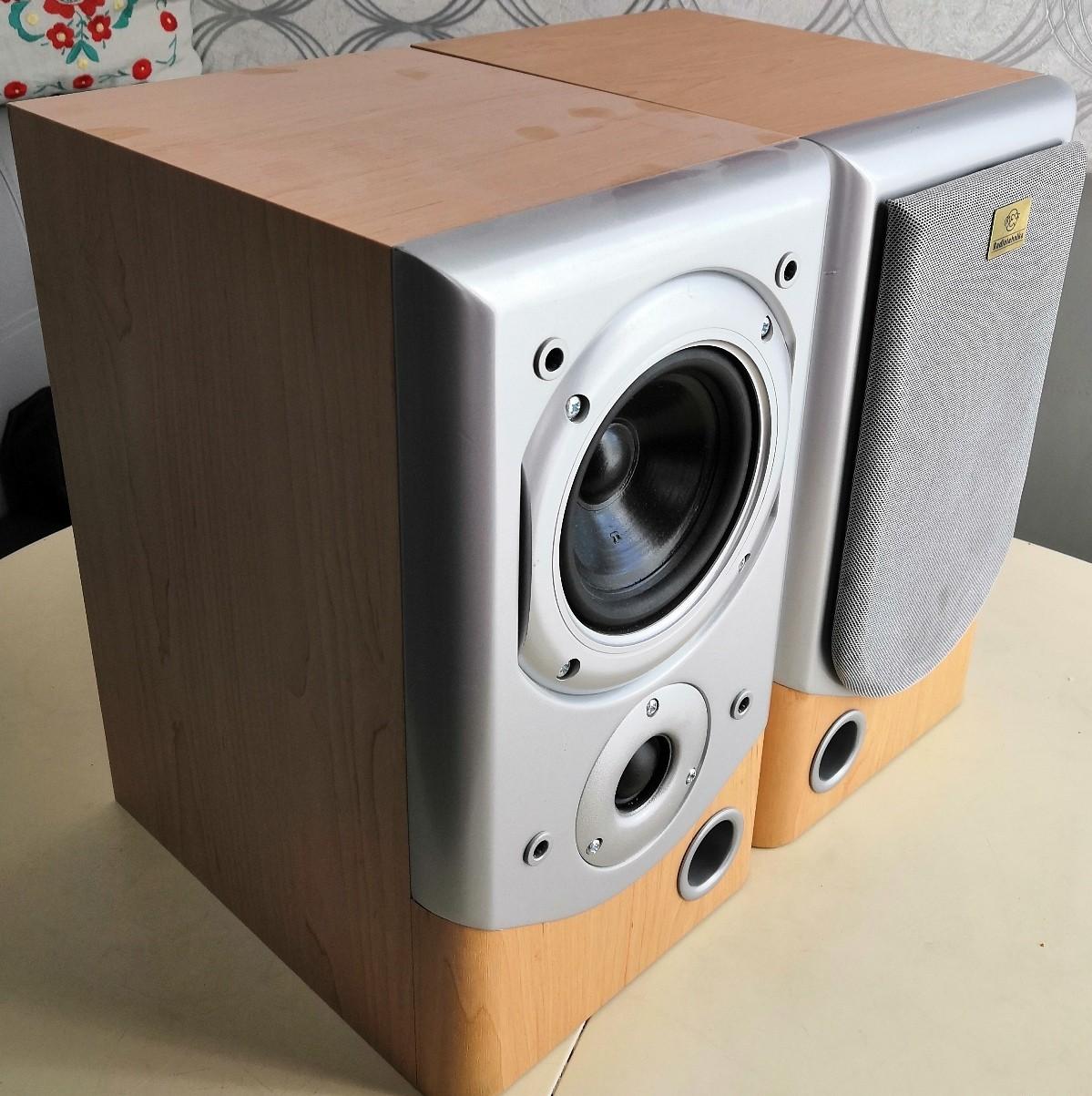

Тыловая акустика из комплекта домашнего кинотеатра Radiotehnika Sakta, выпускавшегося в 2000-2010 годах, спроектирована с учетом специфики Surround-звучания. Корпус прямоугольной формы со скруглённой передней панелью изготовлен из ламинированной ДСП толщиной 16 мм (боковые, верхняя и нижняя стенки), 13 мм – задняя стенка и 27 мм – передняя. Серая часть передней панели изготовлена из МДФ (27 мм) и вклеена в корпус. В нижней части передней панели (зеркально для пары АС) расположена труба фазоинвертора диаметром 32 мм и длиной 40 мм.

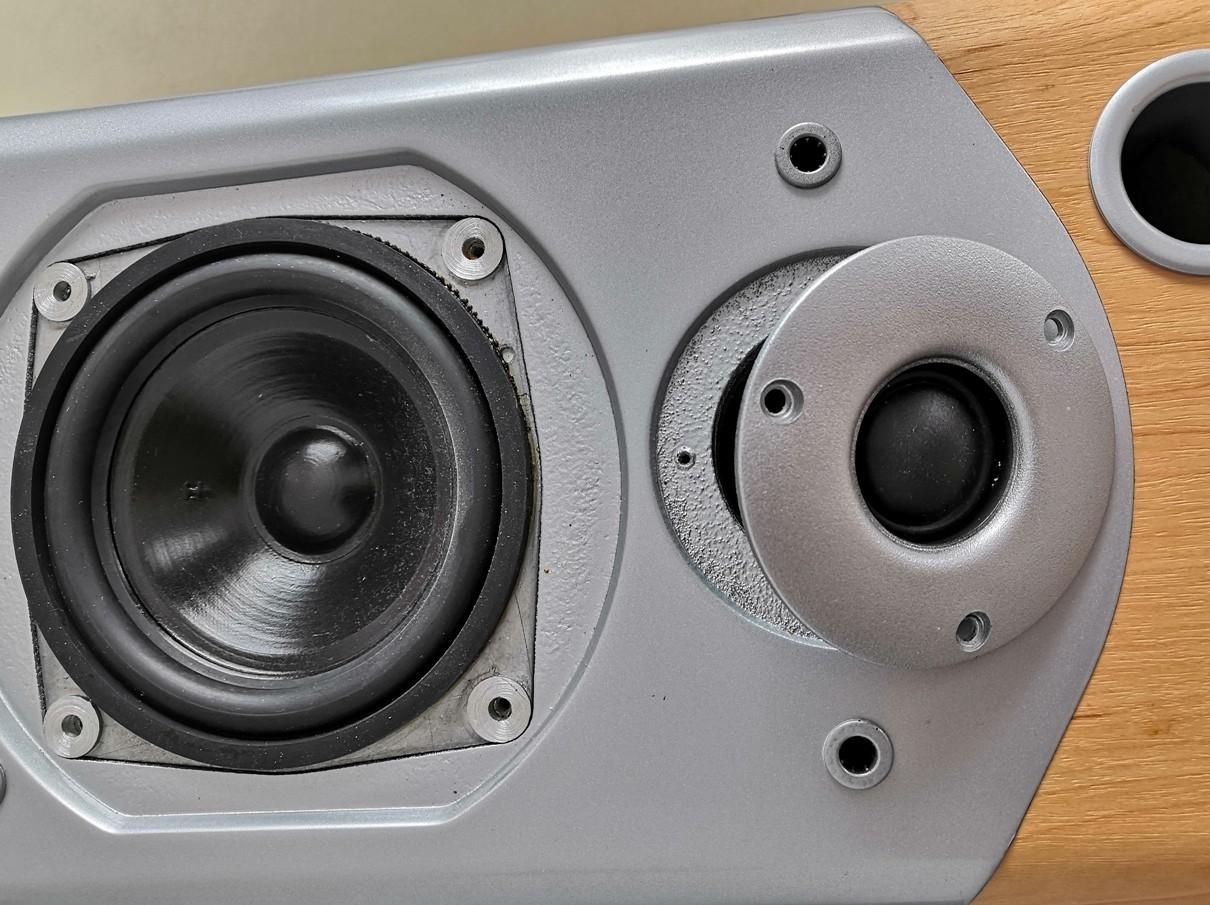

Головки НЧ и ВЧ расположены симметрично относительно вертикальной оси АС, причём НЧ-головка находится сверху. Для установки головок громкоговорителя в передней панели сделаны фрезеровки соответствующих размеров.

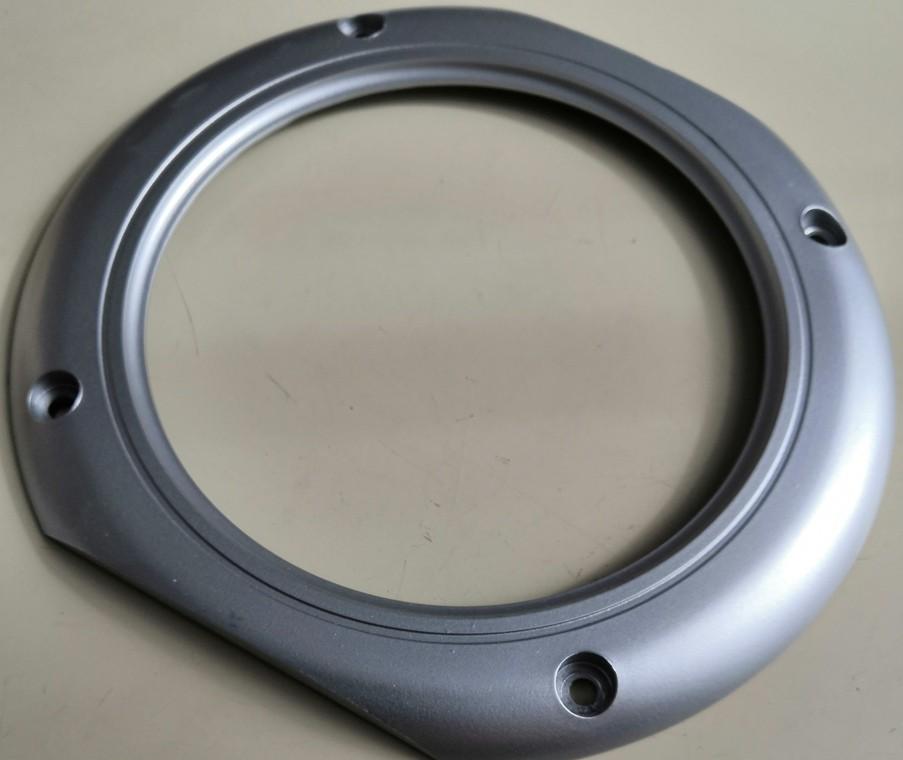

НЧ-головка обрамлена декоративной накладкой:
Комплектация и подключение

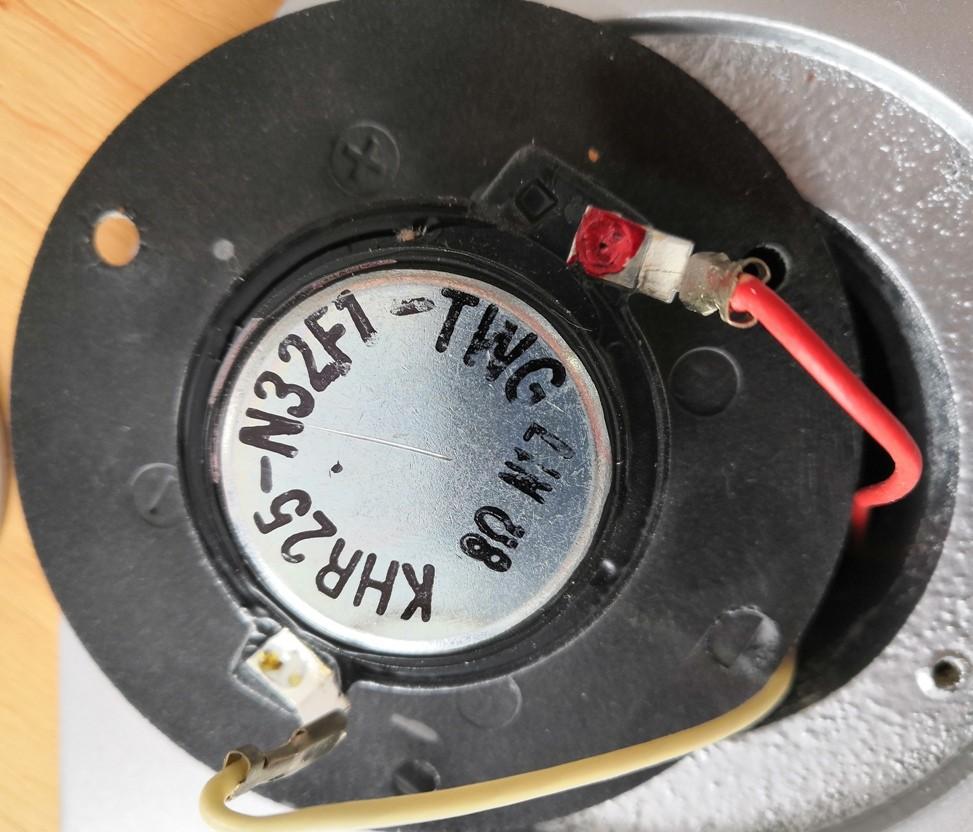

В АС применены НЧ-головка 25ZT-2 сопротивлением 8 Ом и купольная ВЧ-головка KHR25-N32F1-TWG, по всей вероятности, с неодимовым магнитом? сопротивлением также 8 Ом. НЧ-динамик 25ZT-2 обеспечивает глубокий бас, необходимый для тыловых каналов, а ВЧ-динамик KHR25-N32F1-TWG добавляет прозрачности высоким частотам. Для корректной работы такой системы рекомендуется использовать качественный усилитель, например, Электроника У-104С, известный своей надежностью и мощностью.

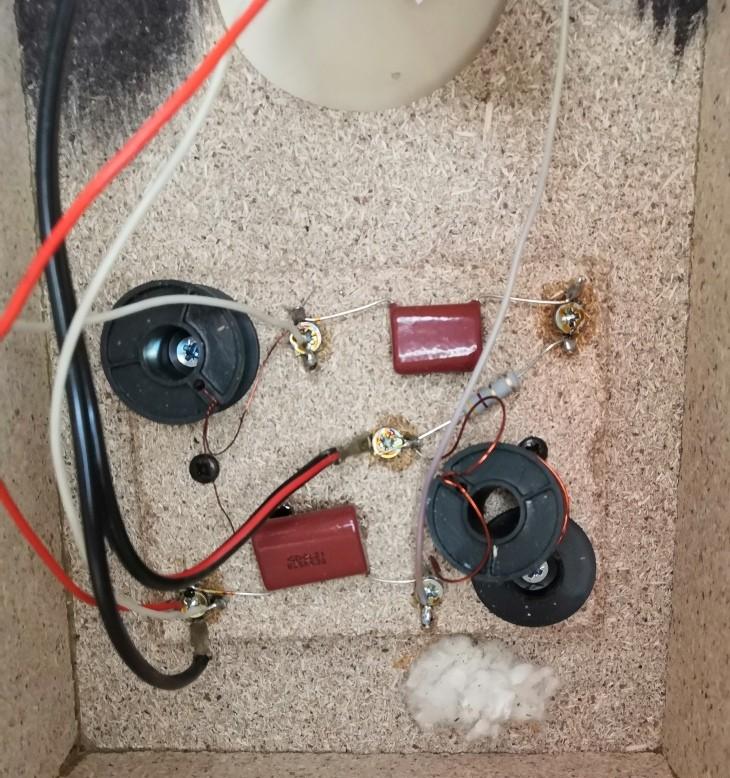

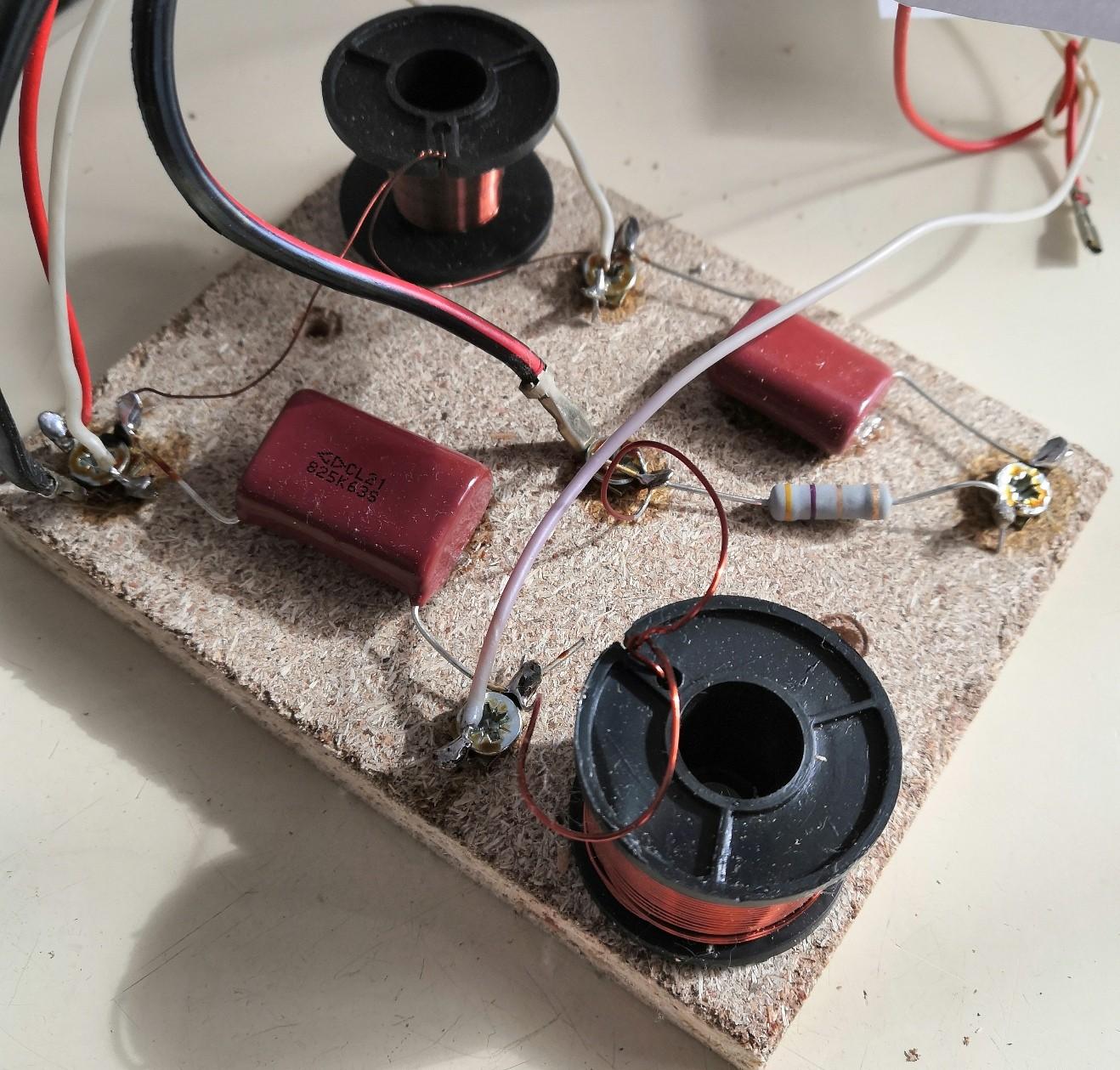

Внутри корпуса АС на шасси из ДСП установлены разделительные фильтры 2-го порядка для обеих полос, имеющие в своём составе катушки на воздушных сердечниках и плёночные конденсаторы.

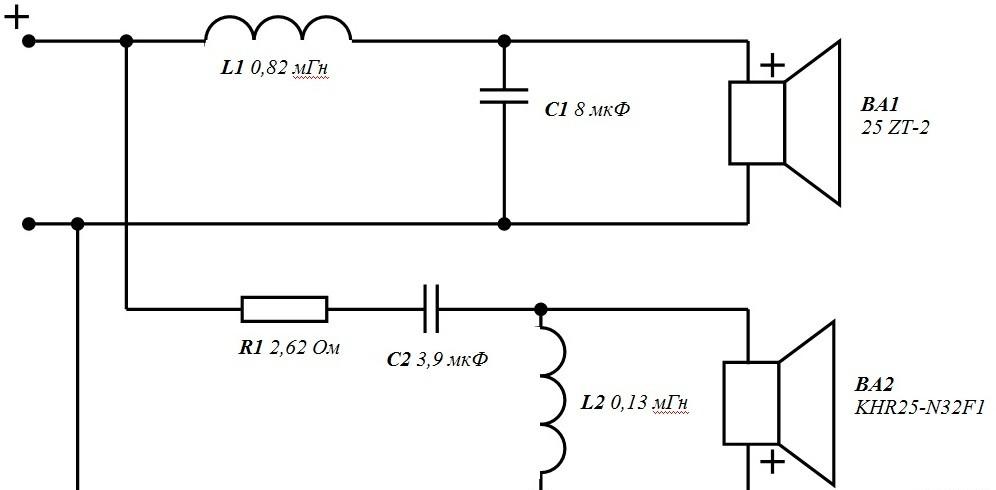

Схема электрического фильтра:

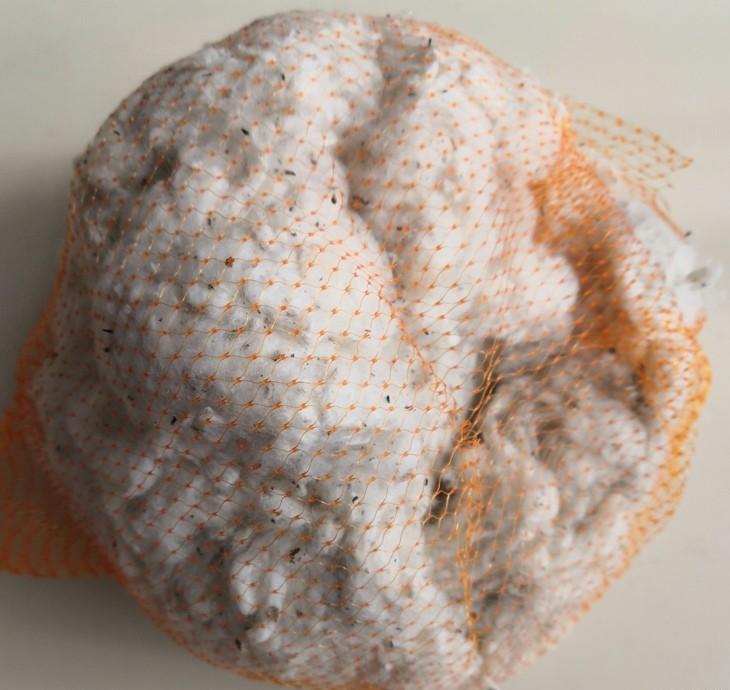

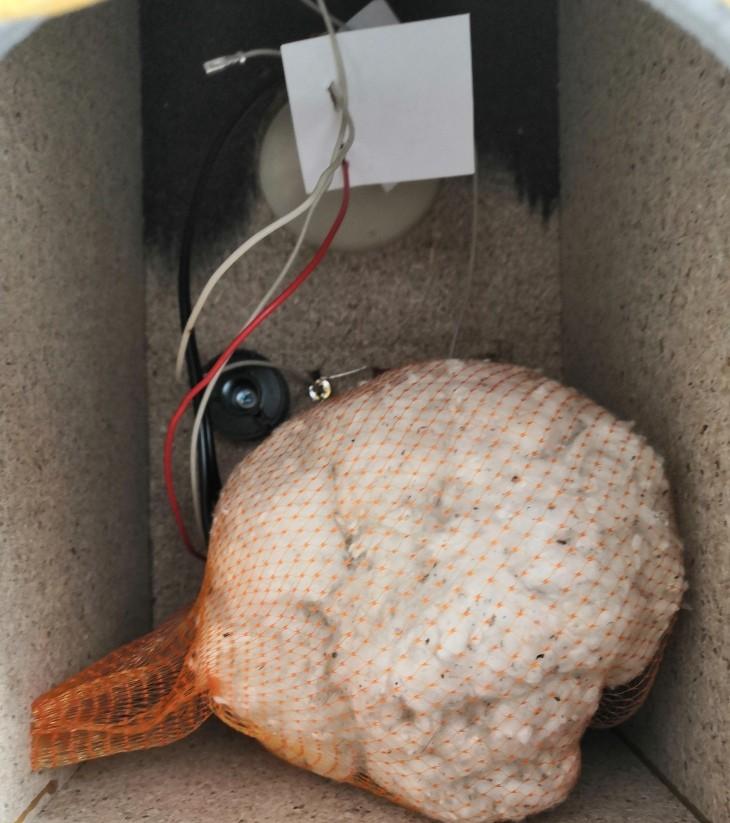

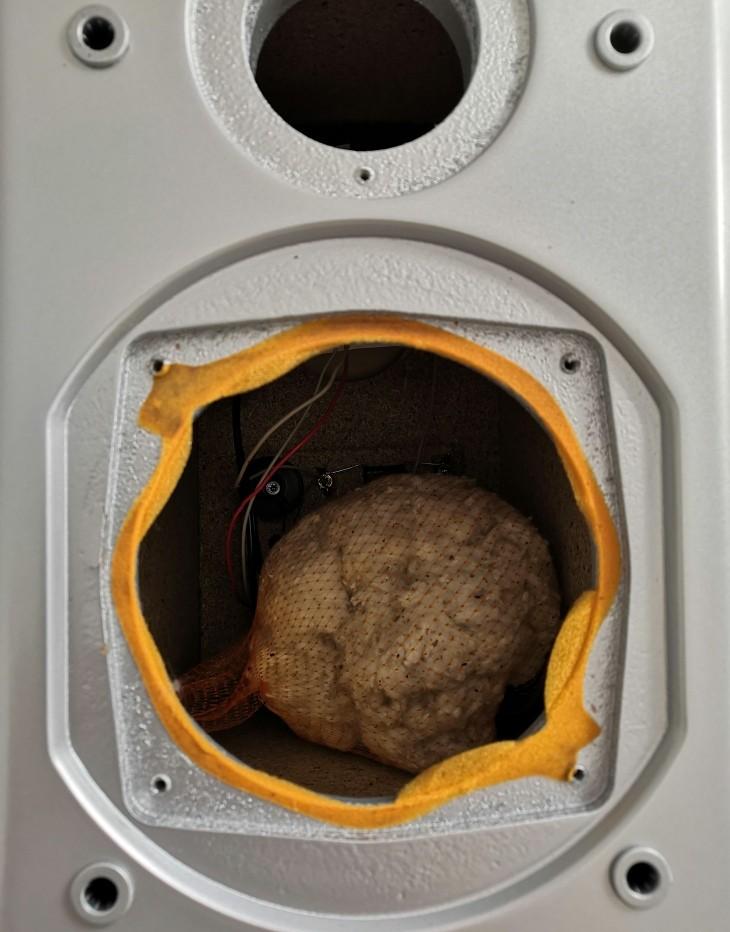

Для гашения стоячих волн в корпусе приклеен мешок с ватой:

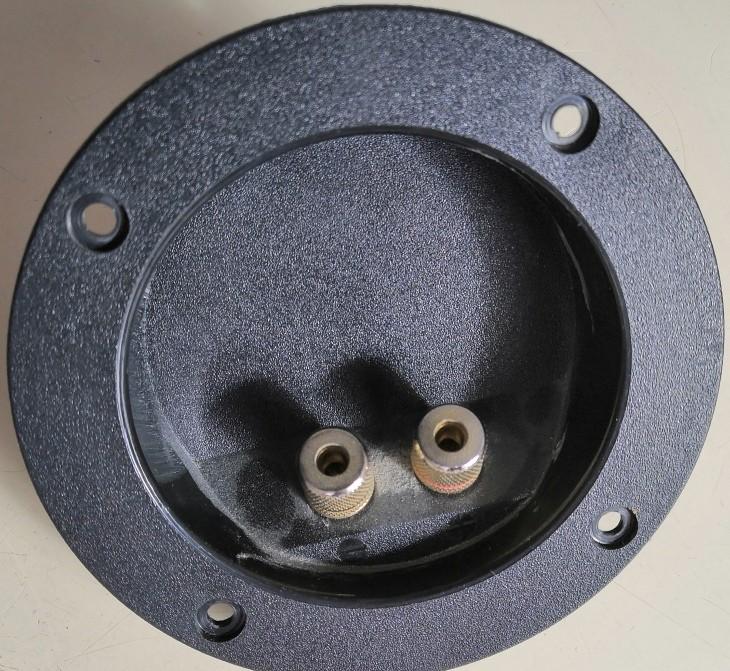

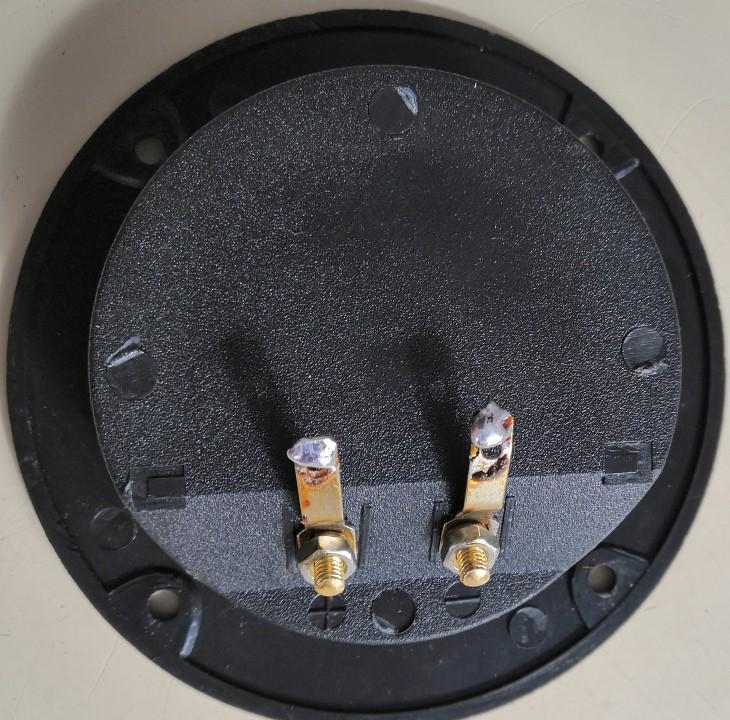

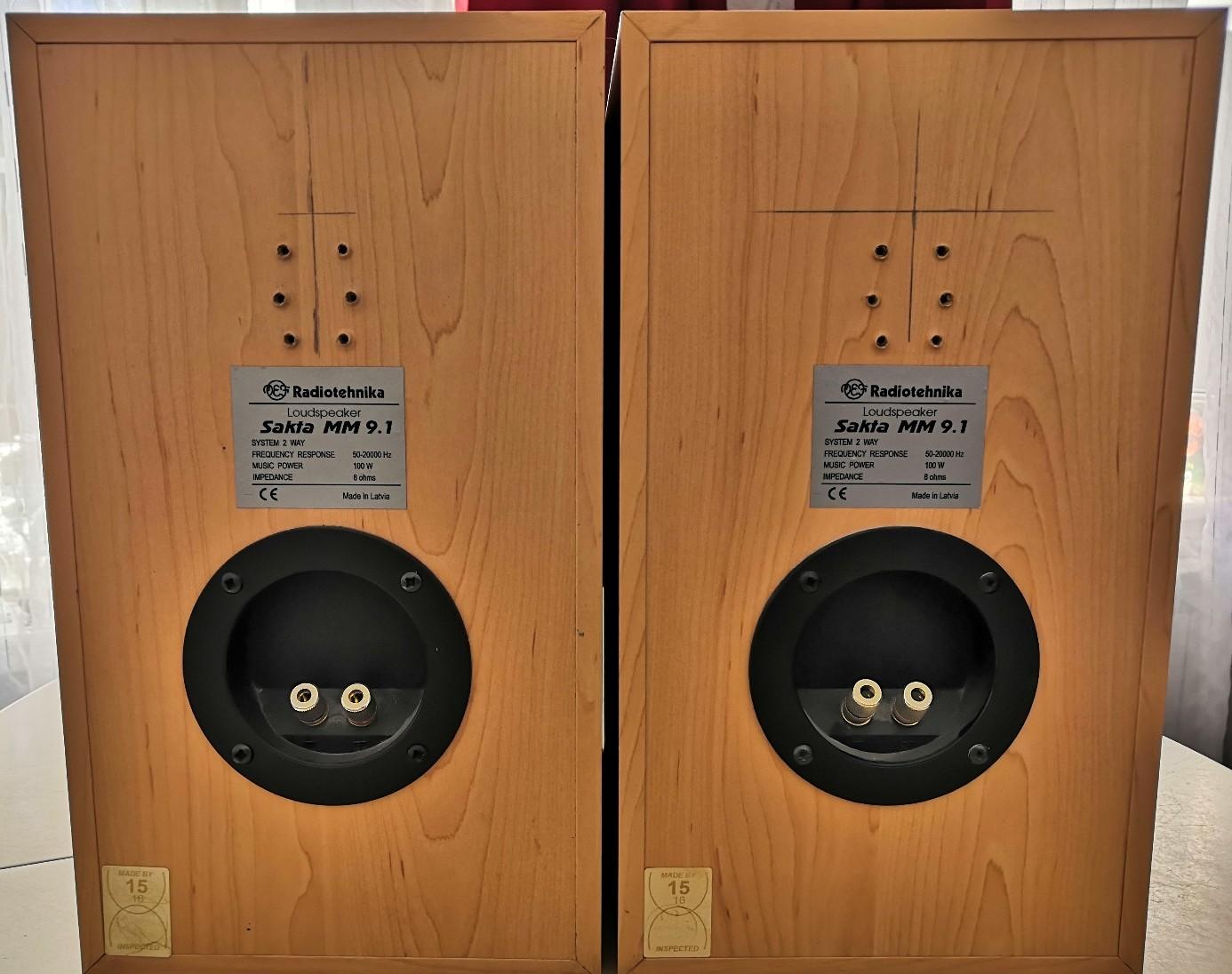

На задней стенке корпуса расположен терминал для подключения АС к усилителю мощности:

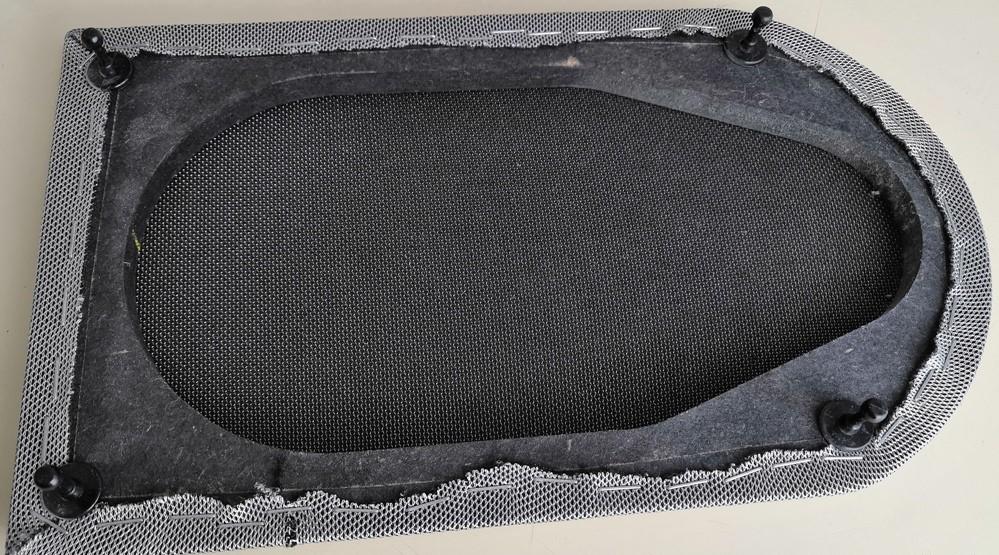

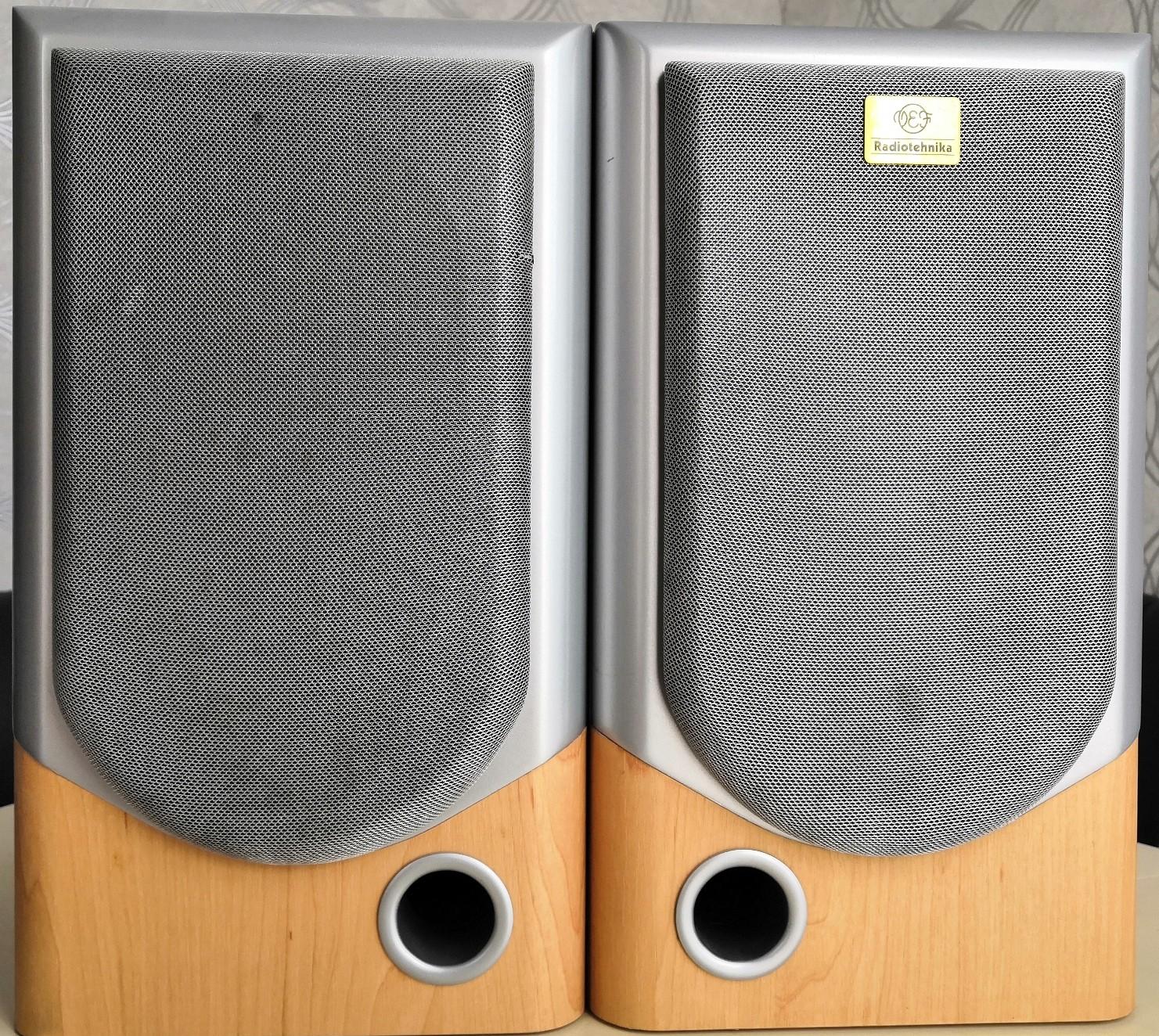

АС имеют съёмные декоративные панели (грили) из МДФ, обтянутые звукопрозрачной тканью:
Аналоги и замена динамиков

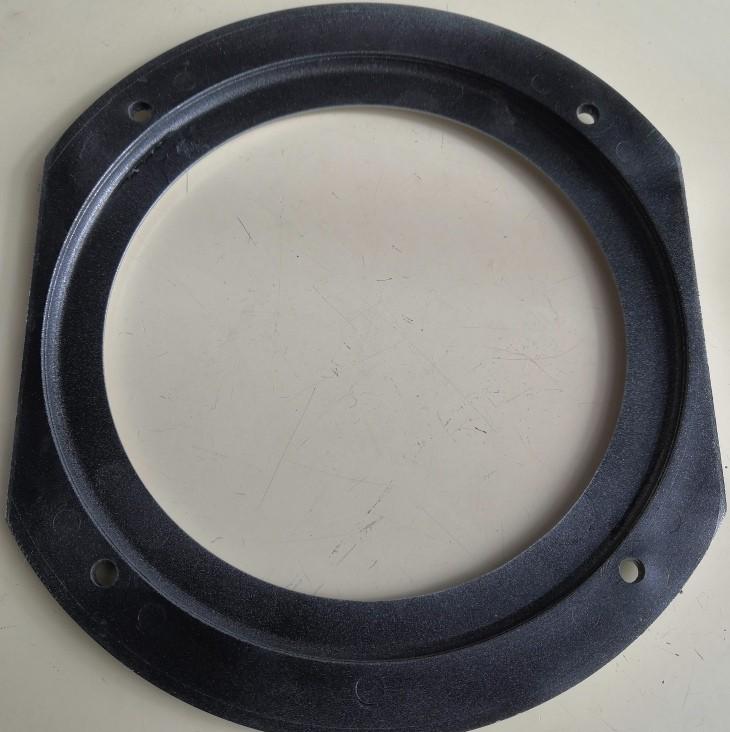

Субъективно: качество изготовления данной акустики значительно выше поделок Радиотехники начала 90-х (если сравнить с S-30A 1991 года выпуска), однако ДСП при изготовлении корпуса применено, мягко говоря, не самое лучшее, хотя несколько лучше, чем в АС многих музыкальных центров. НЧ-голова 25ZT-2 – фактически тот же , только диффузор её покрыт либо пропитан каким-то составом, похожим то ли на акрил, то ли на полипропилен, то ли на пластик. ВЧ-головка – с мягким шёлковым куполом и, вероятно, неодимовой магнитной системой. Катушки фильтра намотаны, похоже, на ещё советские каркасы с выступом для фиксации на плате. Ввиду того, что катушки в моих АС были прикручены к шасси фильтра без сверления отверстий под эти выступы, большие тяжёлые катушки L1 обе были сломаны. В целом, данные АС довольно неплохие по качеству изготовления, да и по звучанию тоже, однако и ценник на них уже совсем не такой, за который можно взять акустику семейства S-30. К тому же, встречаются они намного реже .В моей паре отсутствовали прокладки под ВЧ-головками, а под НЧ были какие-то тонкие куски поролона. А вот элементы фильтров в моей паре АС отличались номиналами очень незначительно, причём все.
Для тех, кто ищет альтернативу или дополнительные компоненты для своей системы, стоит обратить внимание на Радиотехника УКУ-020 стерео, которая также демонстрирует достойное качество сборки и звука в своем классе.

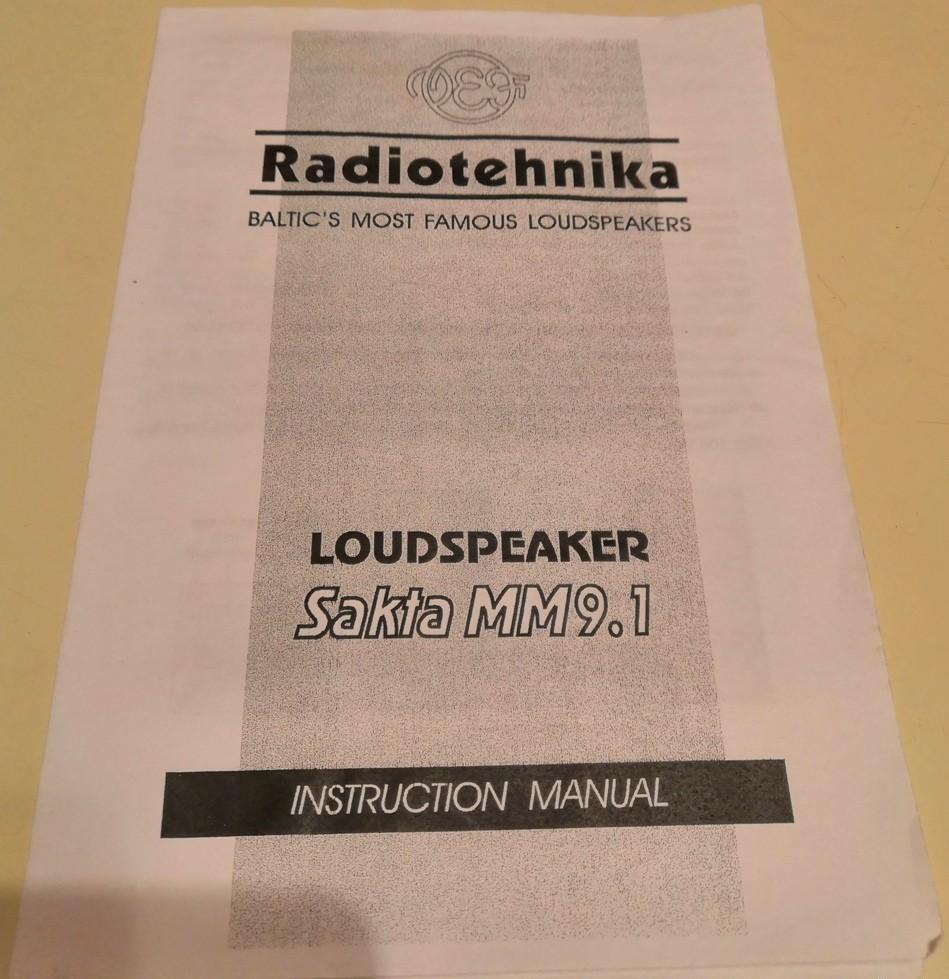

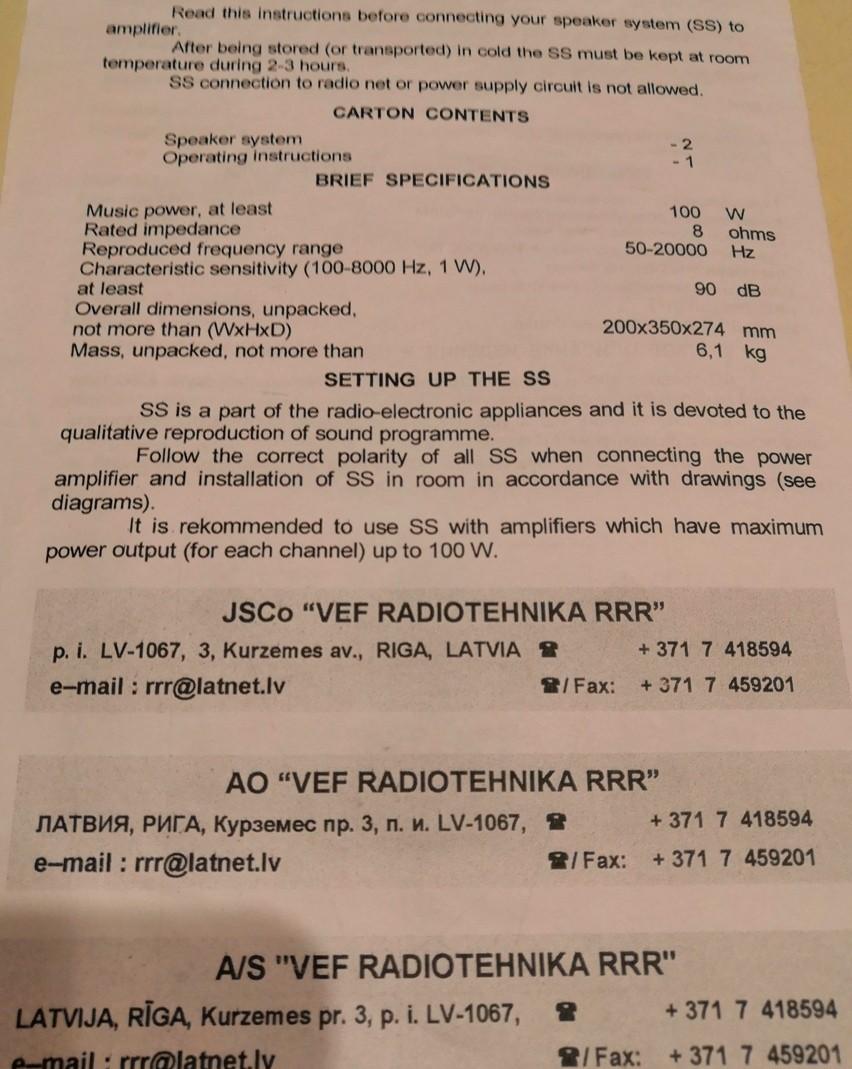

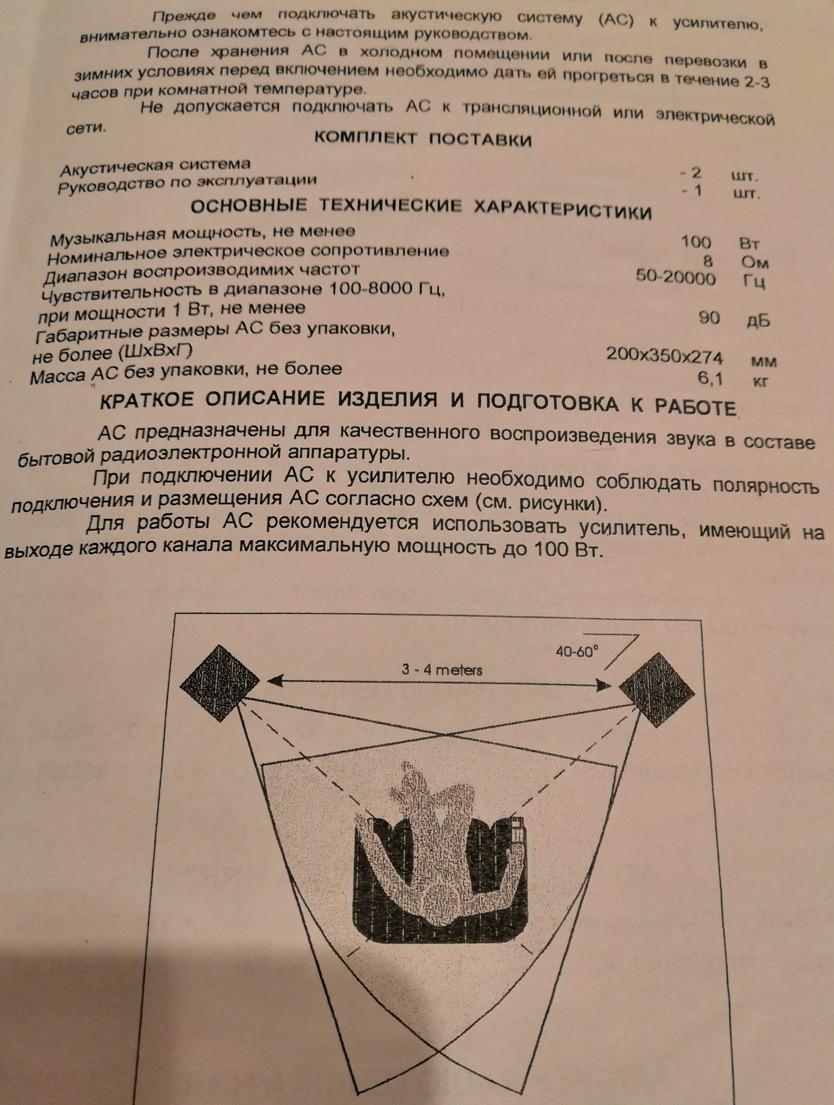

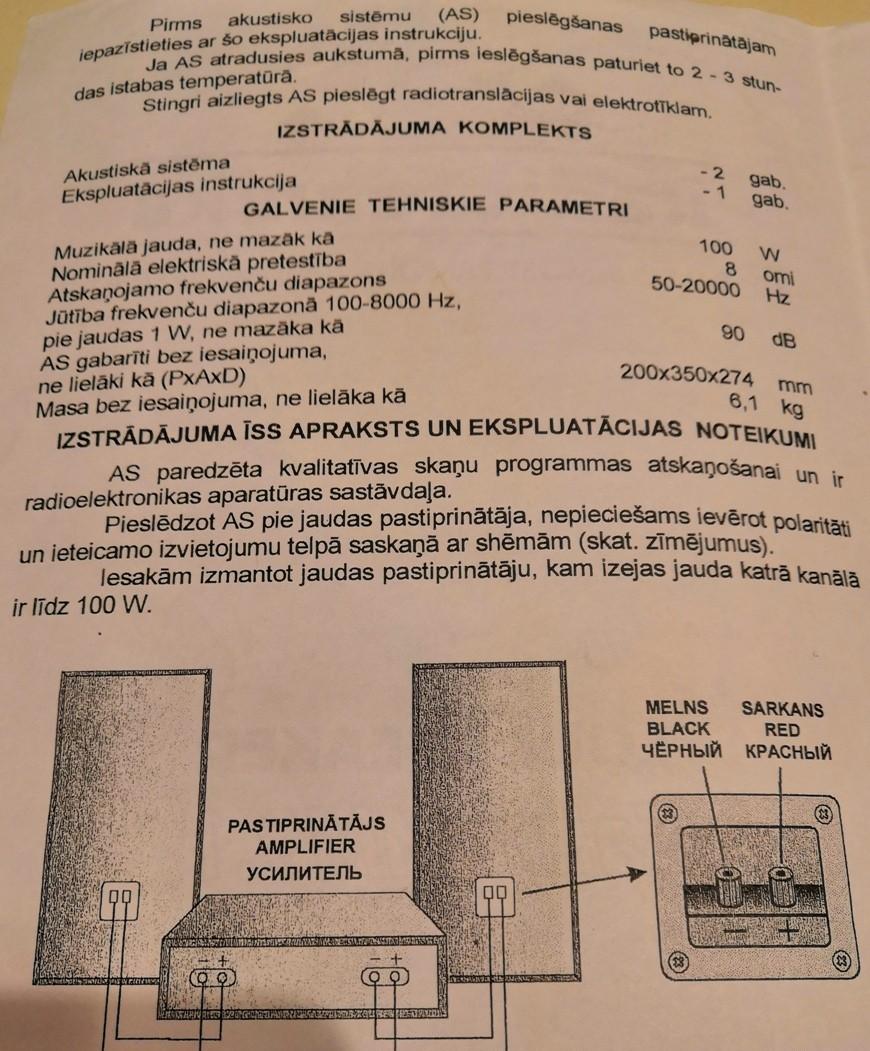

Инструкция:
