Магнитола Радиотехника 301М-стерео: характеристики и описание

Изготовитель: , выпуск с 1984 года.

Радиотехника 301М-стерео — это легендарная советская магнитола, ставшая вершиной развития акустических систем Рижского электромеханического завода. Модели серии 301, наряду с Радиотехника ЭП-101 стерео, сформировали представление о качественном домашнем звуке в позднем СССР. Данная модель представляет собой модернизированную версию первого варианта «Радиотехника 301», получившую ряд важных улучшений.

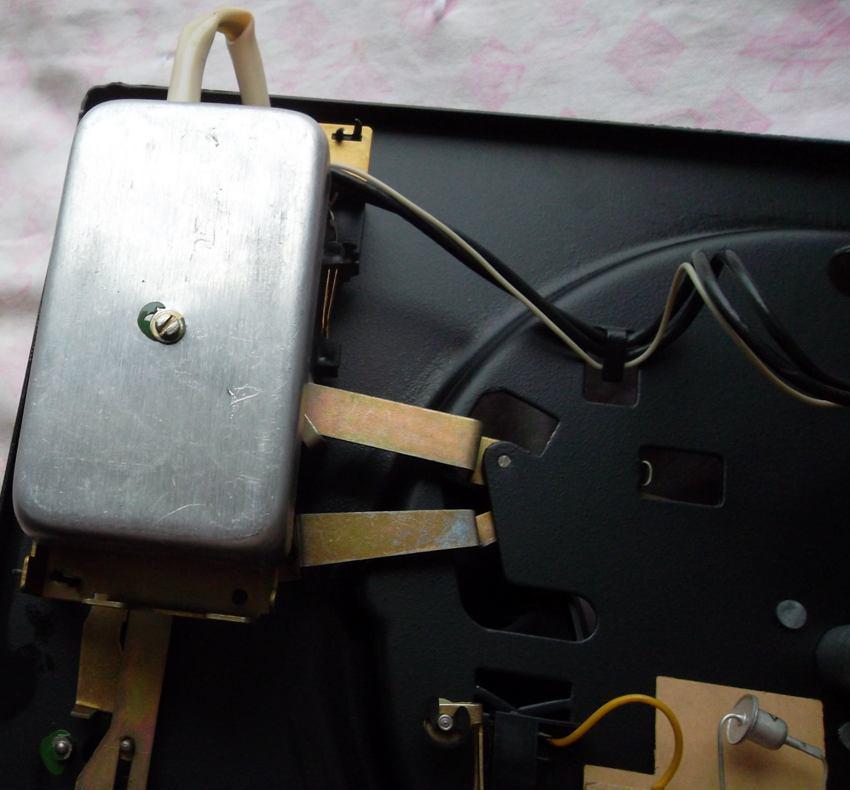

Назначение: устройство предназначено для воспроизведения стереофонических записей с грампластинок. Ключевое отличие версии «М» — наличие двухскоростного электрофонного устройства (ЭПУ), снабженного магнитной головкой звукоснимателя ГЗМ-205Д с алмазной иглой. Это решение обеспечивало более чистое звучание и меньший износ винила по сравнению с предыдущими моделями, такими как МД-57 «Октава».

Параметры:

• Диапазон воспроизводимых частот: 80 – 12500 Гц
• Среднее звуковое давление в диапазоне 100-4000 Гц: 75 дБ

• Номинальная мощность на канал: 6 Вт/4 Ом

• Коэффициент гармоник в диапазоне 63-14000 Гц: 1,5%

• Отношение сигнал/рокот: 30 дБ

• Коэффициент детонации: 0,25%
• Мощность потребляемая от сети: 50 Вт

• Габаритные размеры (ШхВхГ): 431х165х337 мм

• Вес: 21 кг

Описание конструкции

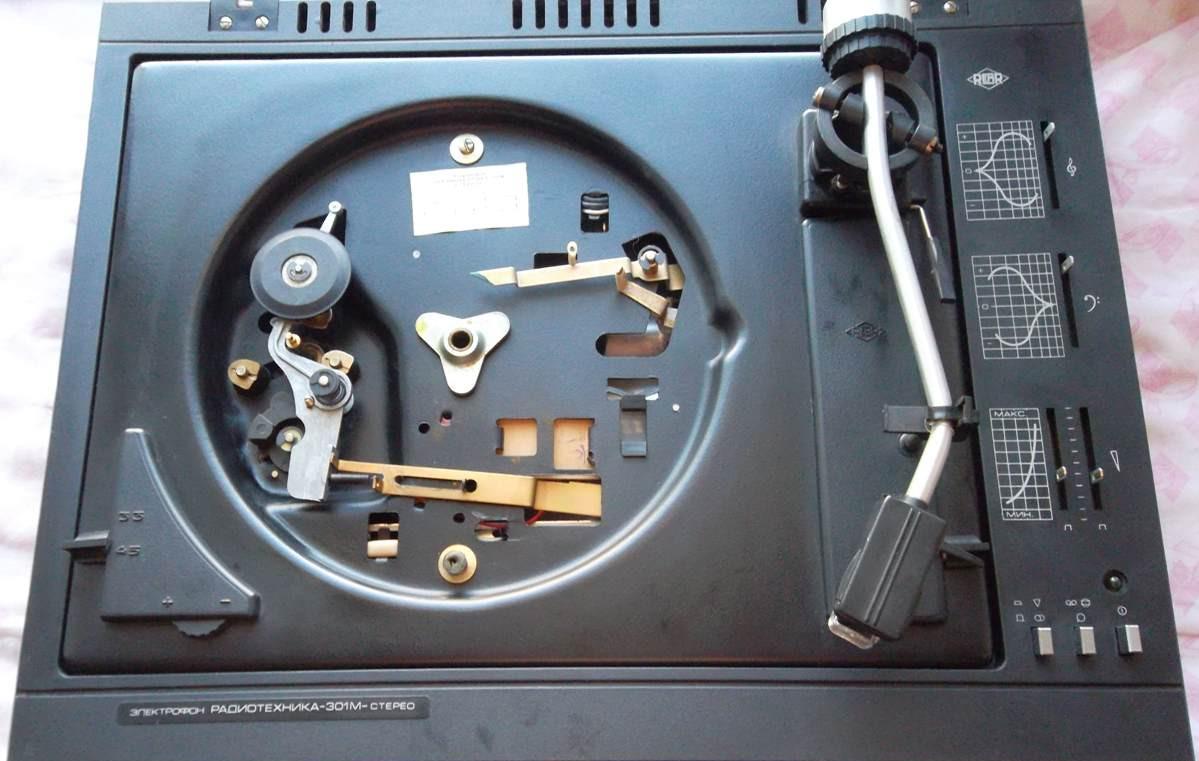

Электрофон состоит из трех основных блоков: электрофонного устройства и пары акустических систем или . Конструкция корпуса выполнена из дерева и отделана натуральным шпоном, что не только придает устройству эстетичный вид, но и снижает резонансные свойства корпуса. Верхняя часть закрывается прозрачной полистирольной крышкой, защищающей пластинки от пыли.

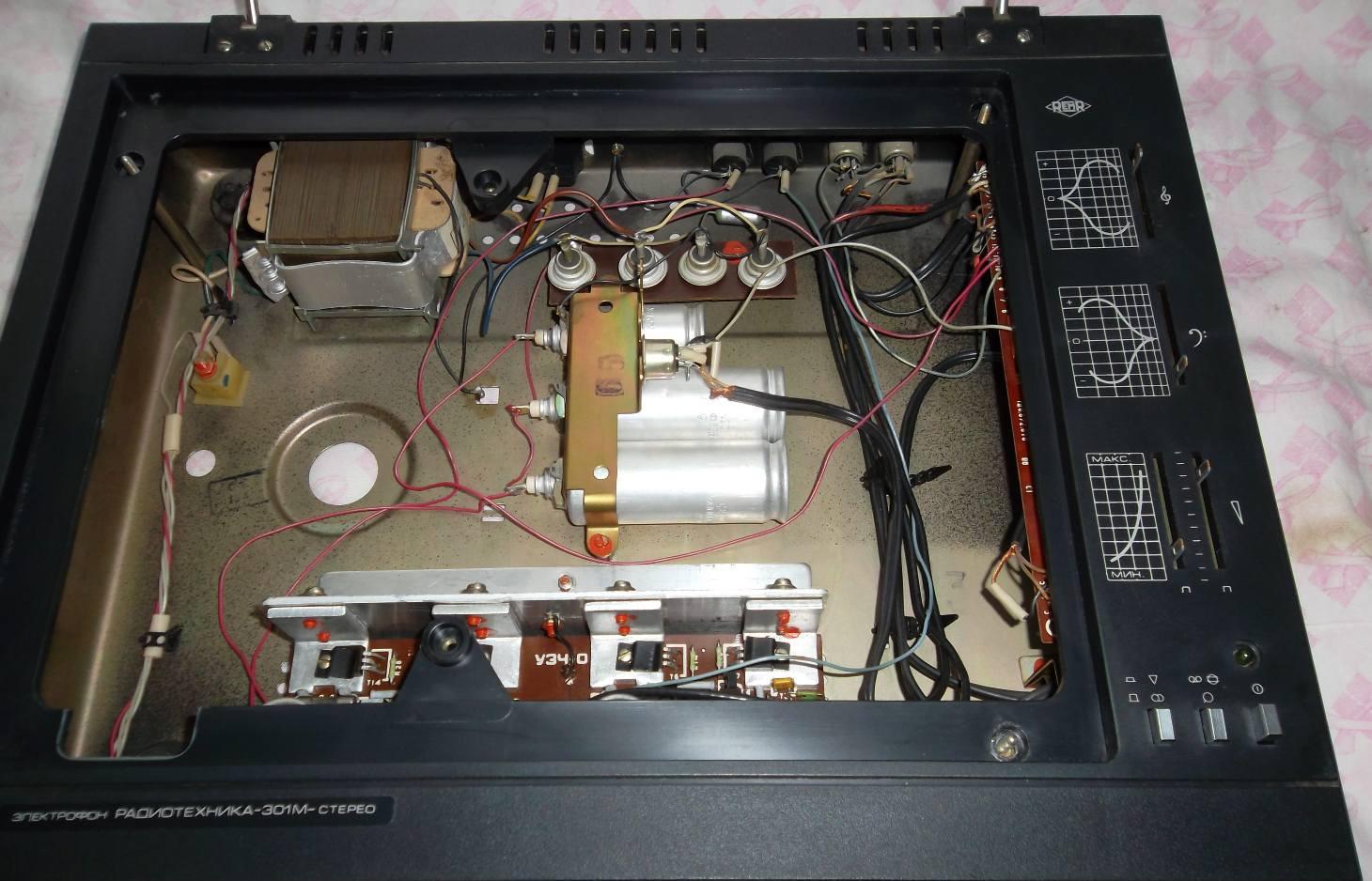

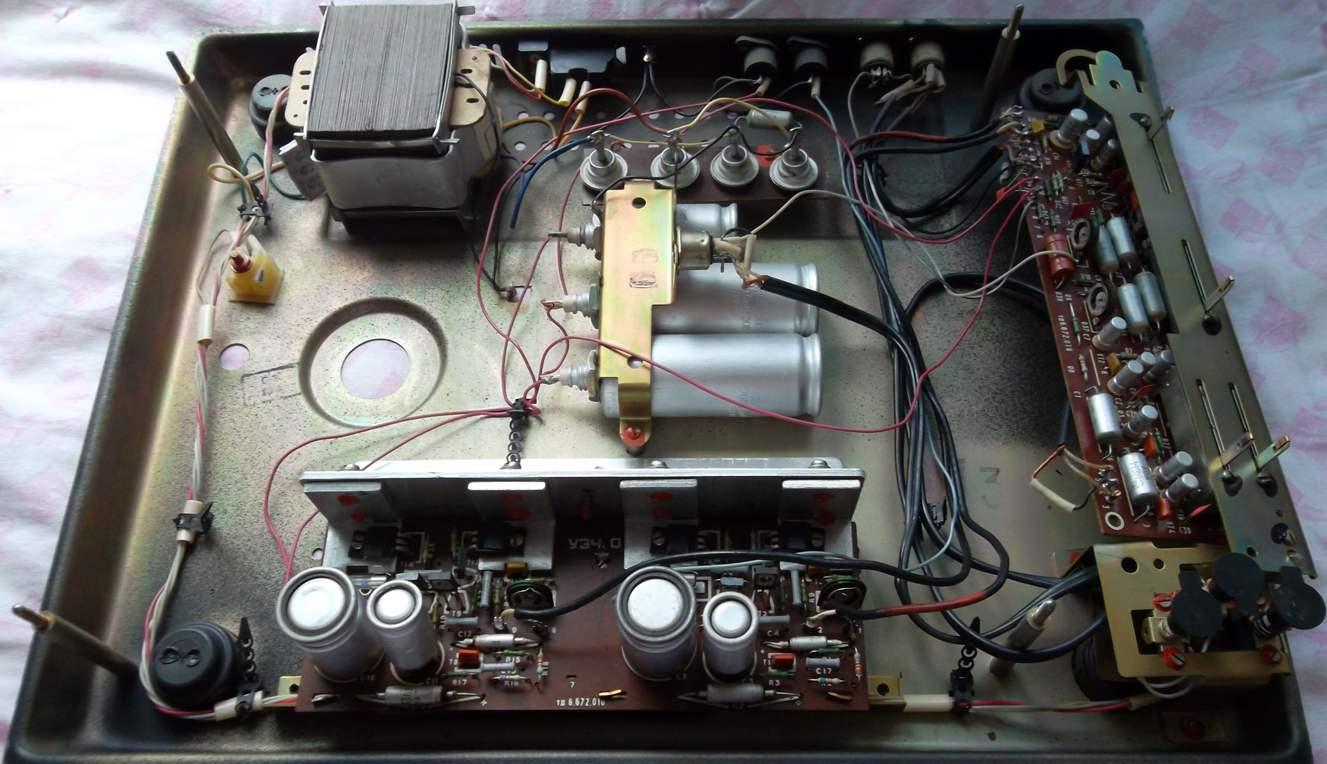

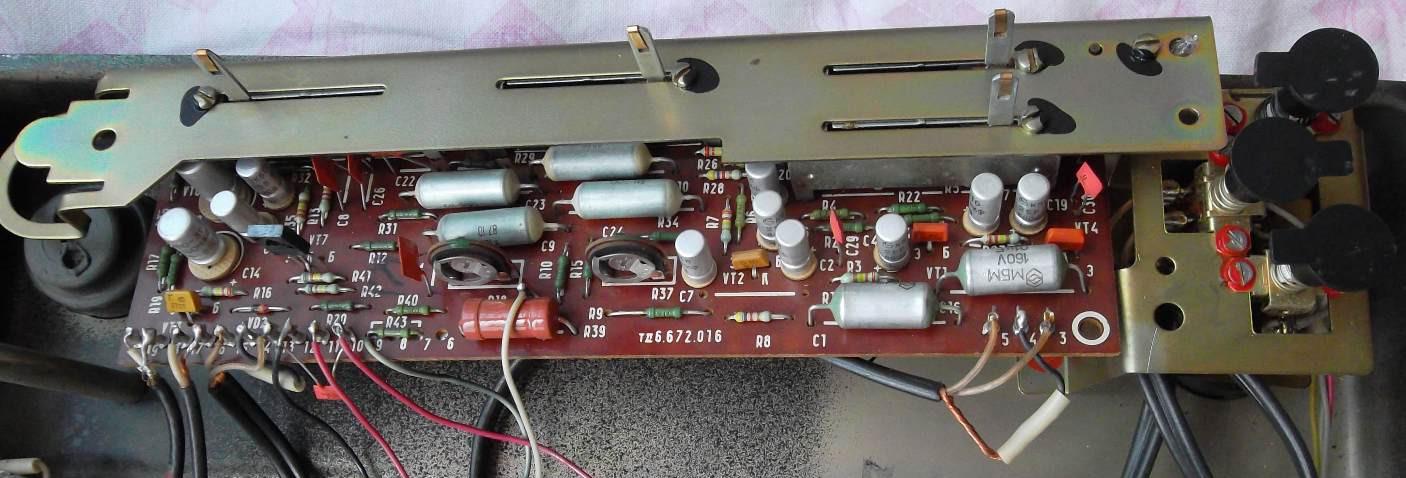

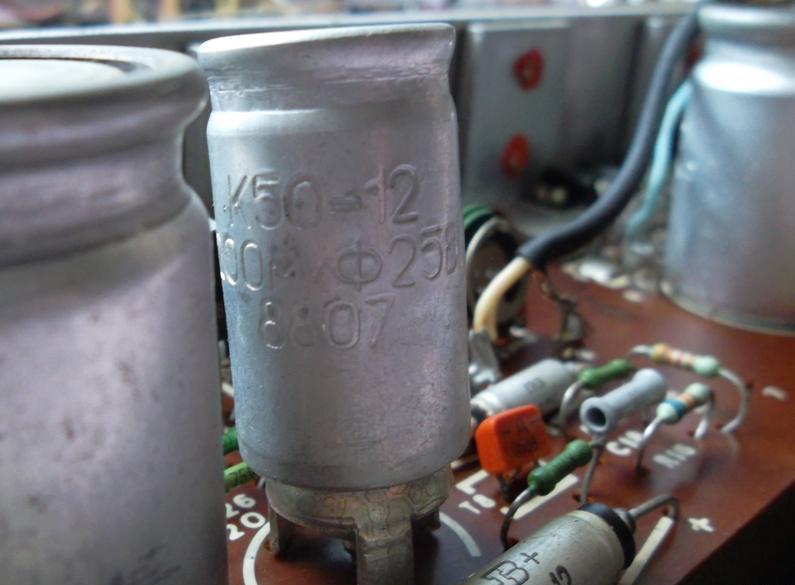

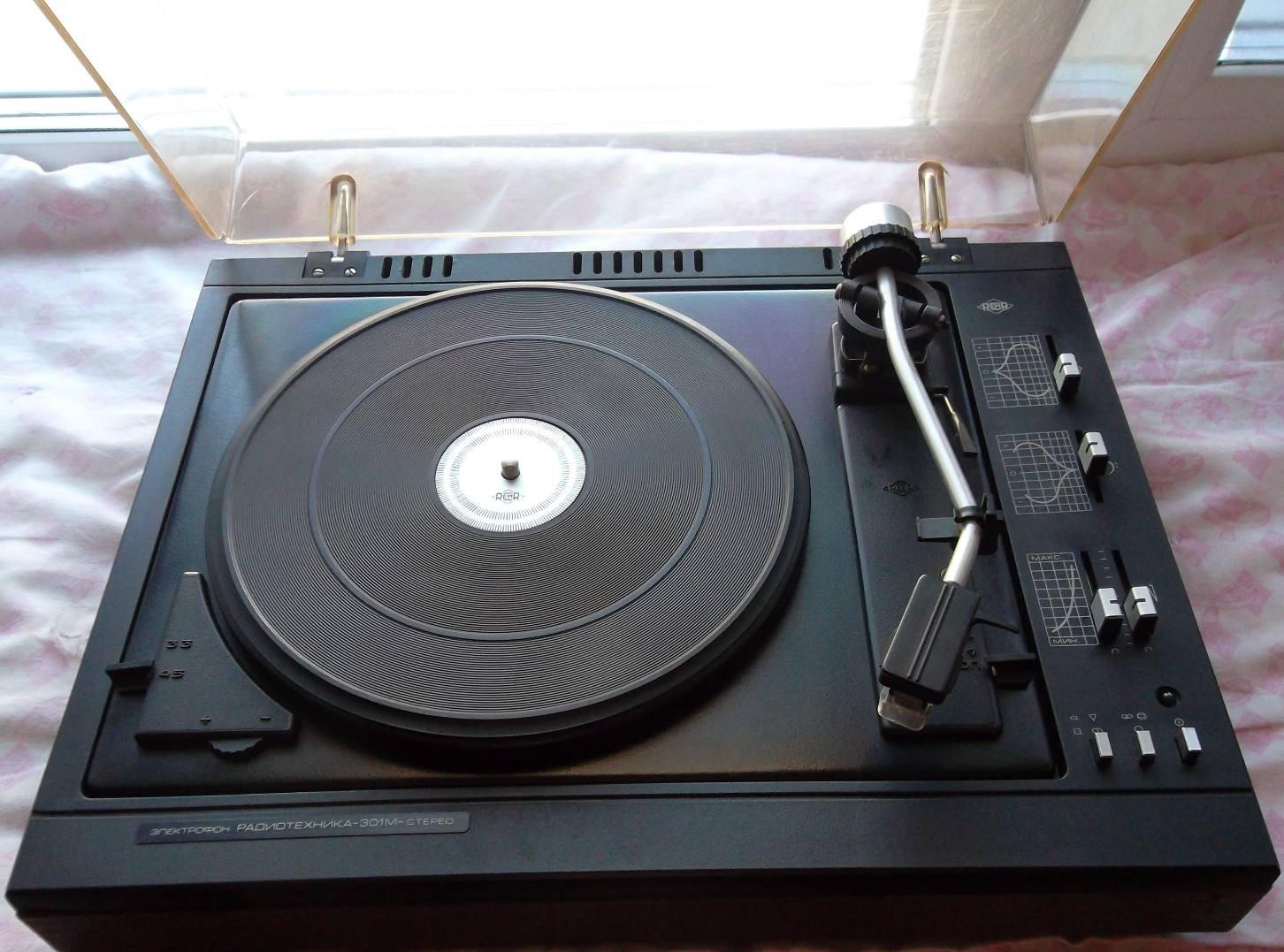

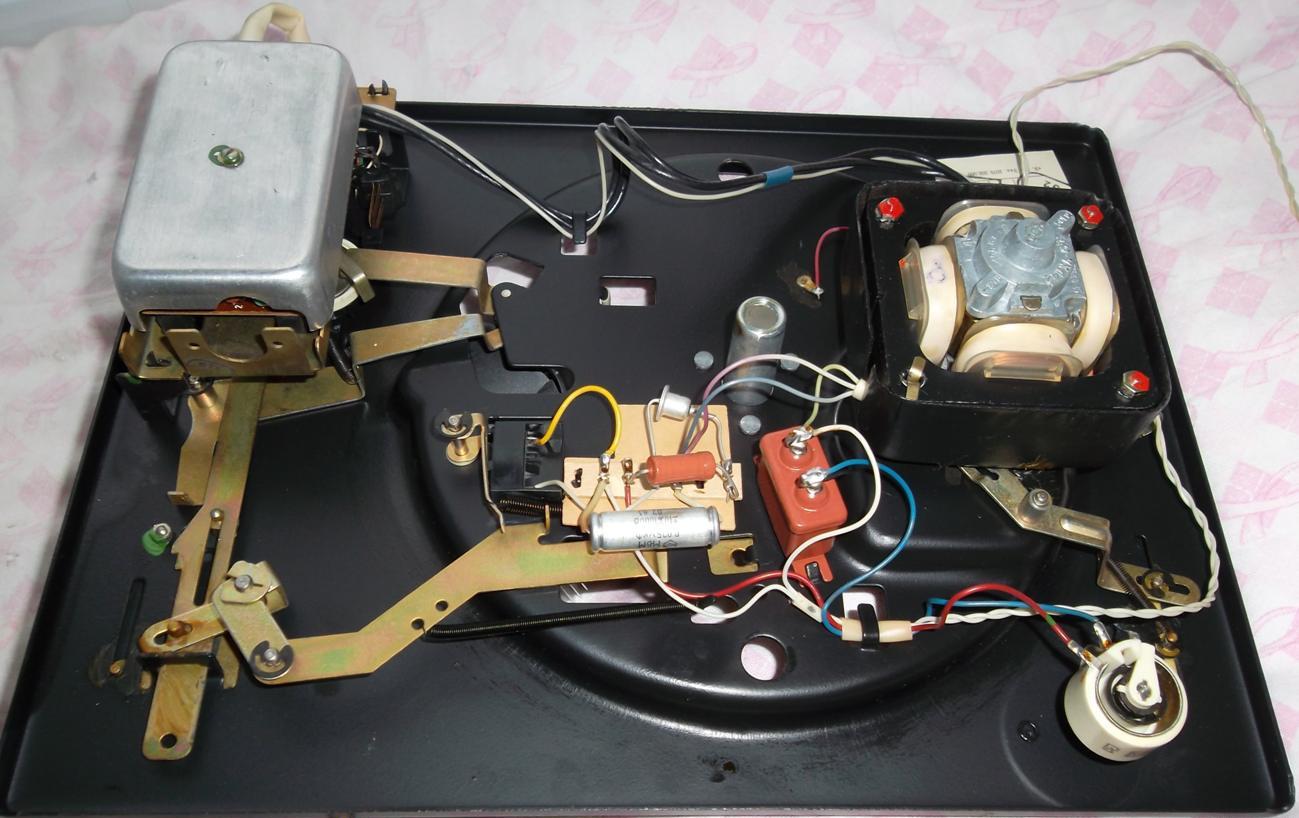

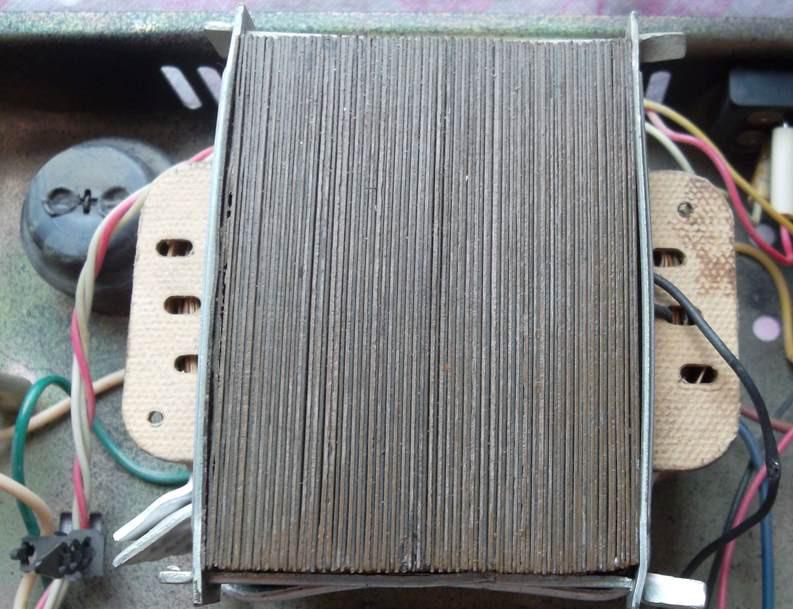

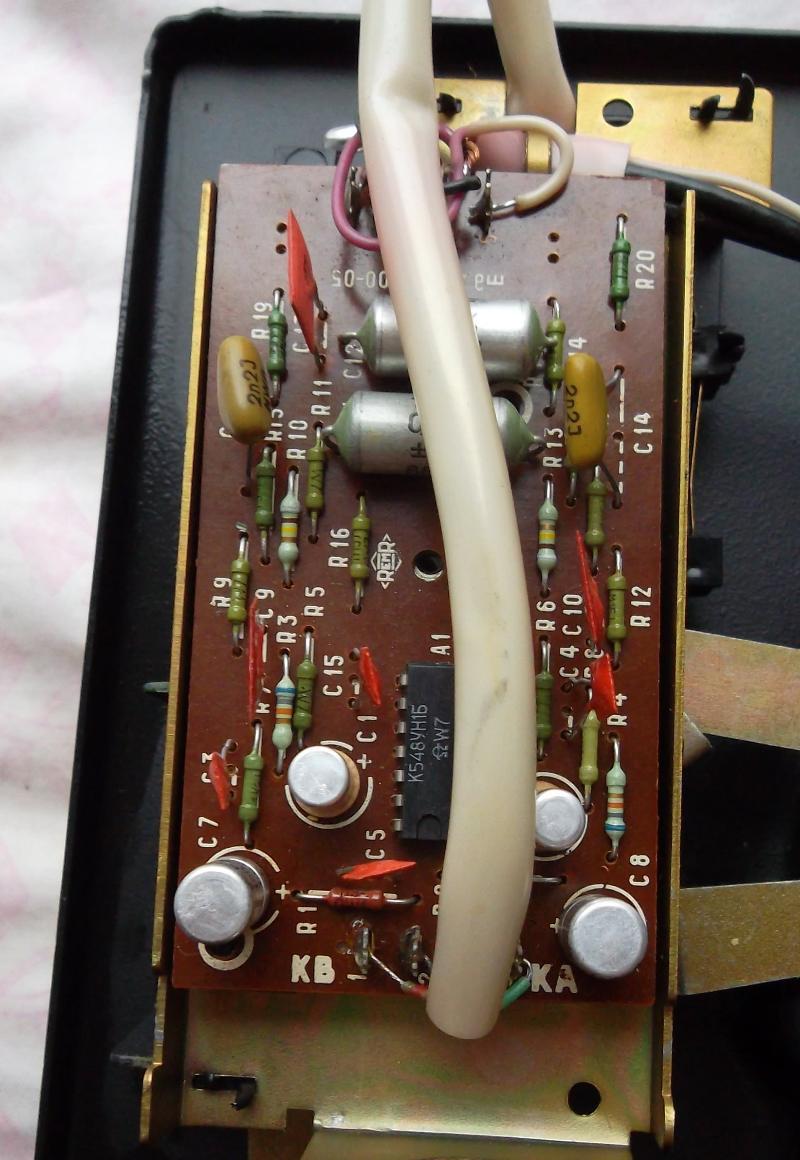

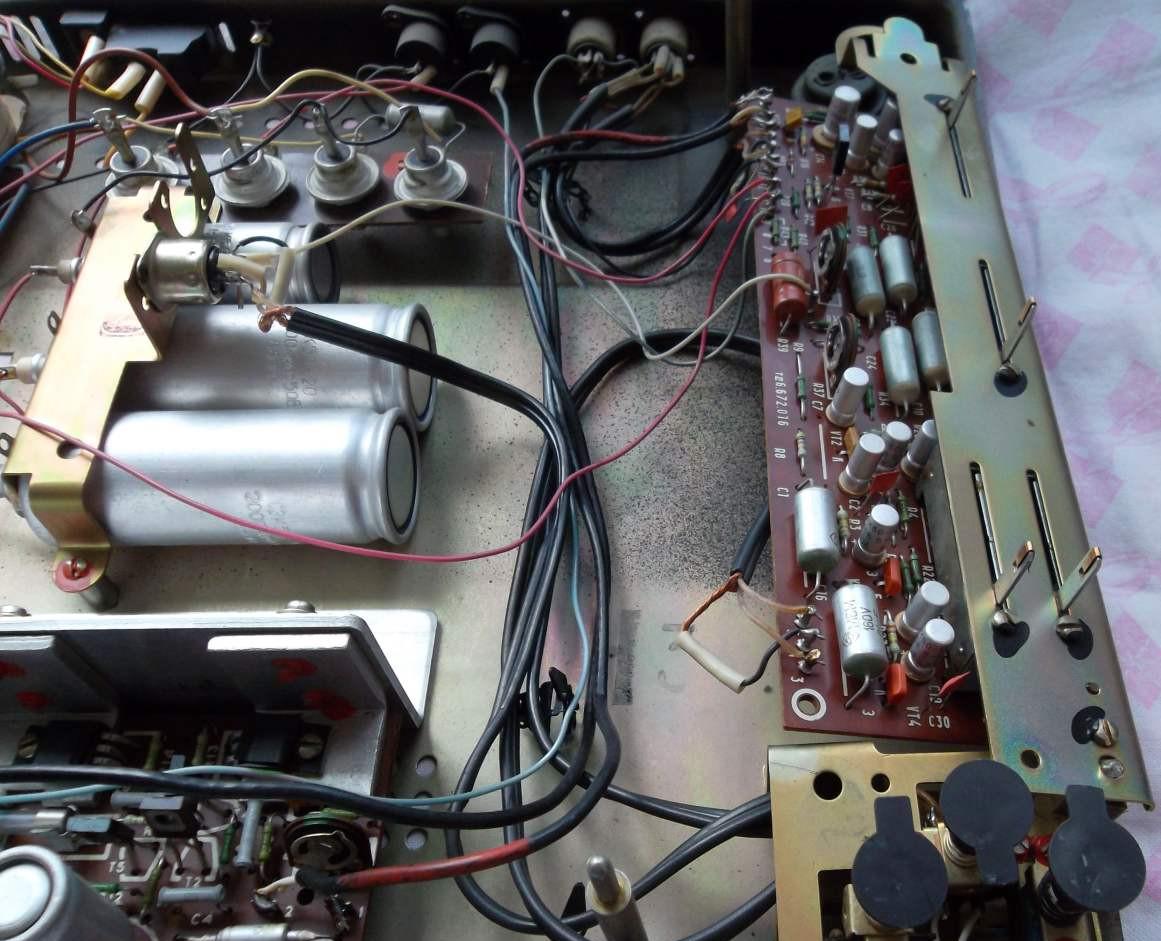

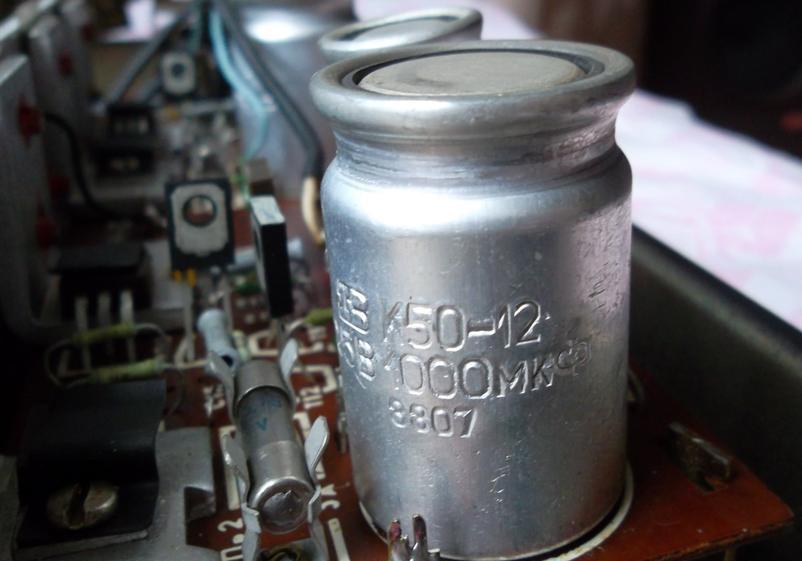

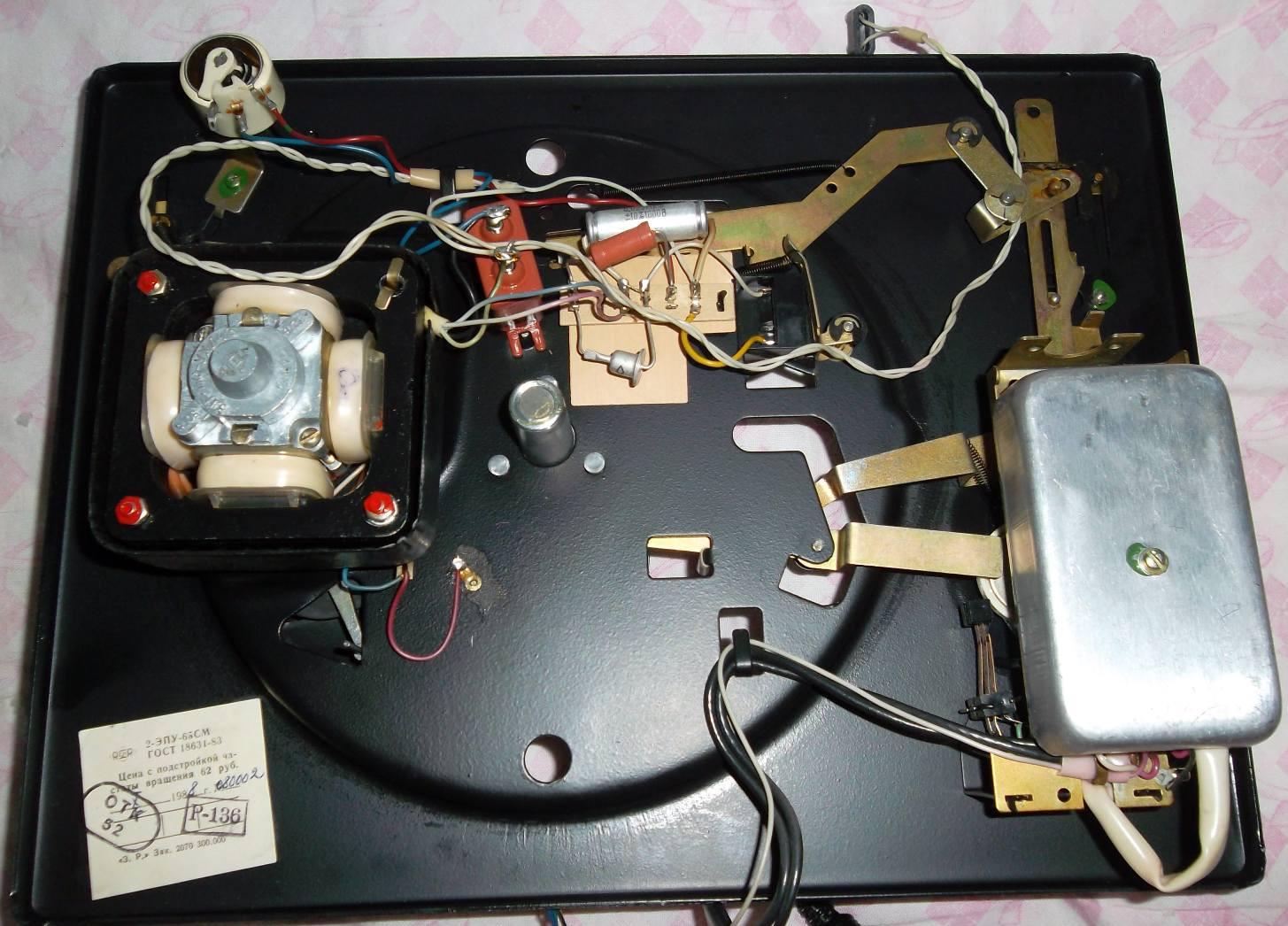

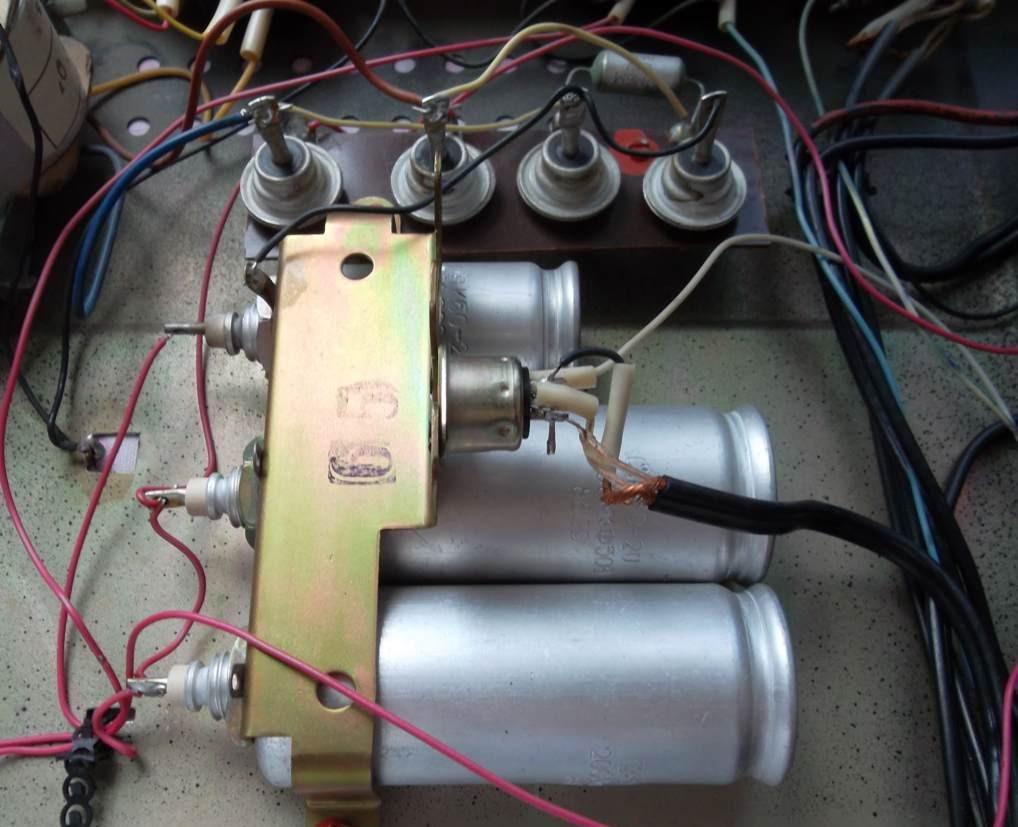

На верхней панели размещены органы управления с четкими надписями и обозначениями, что упрощает эксплуатацию. На задней стенке находятся розетки для подключения АС, магнитофона, сети проводного вещания, держатели предохранителя, вилка сетевого разъема и клемма заземления. Внутри расположен поддон с печатными платами и другими узлами электрофона. Электрофон имеет механизм автоматического возврата звукоснимателя в исходное состояние и возможность подъема иглы в любом месте записи. Оконечные усилители выполнены по схеме с безтрансформаторным выходом, что характерно для качественной советской аппаратуры того периода, аналогично Рапри 102С.

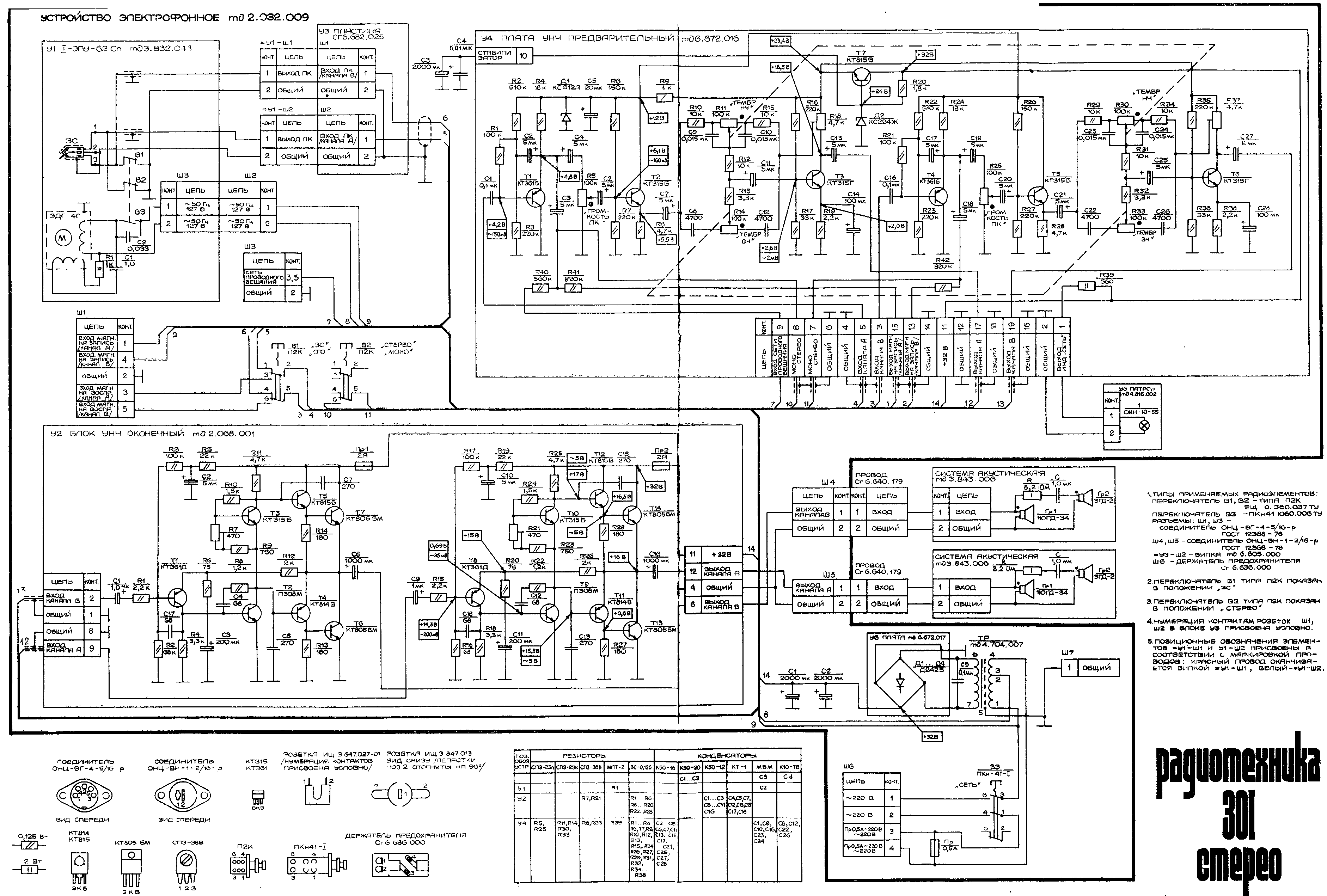

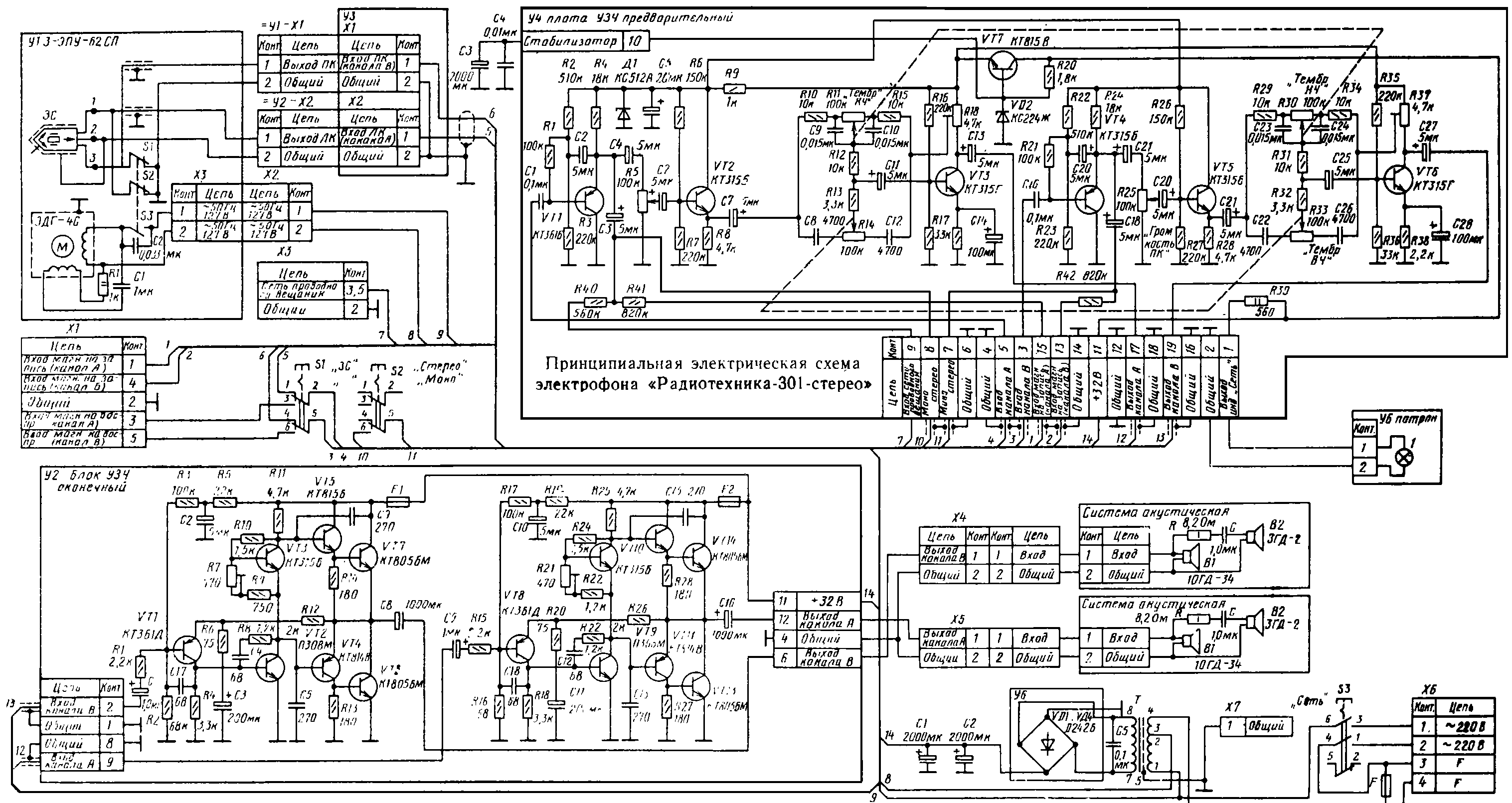

Электрические схемы Радиотехника 301М-стерео

Для самостоятельного ремонта и настройки устройства ниже представлены электрические схемы. Они помогут найти схему для замены деталей или ремонта ЭПУ.
