Радиотехника Т-101 стерео

Изготовитель: Рижское ПО “Радиотехника”, выпуск с 1983 года. Тюнер Т-101 стал частью легендарного комплекса Radiotehnika-101-стерео, наряду с усилителем Radiotehnika УП-001 стерео Hi-Fi и другими компонентами системы.

Назначение: для приёма моно и стереофонических радиовещательных программ в диапазоне УКВ (полярная модуляция) и моно радиовещательных программ в диапазонах ДВ, СВ и КВ. Устройство обеспечивает высокое качество приема, сопоставимое с параметрами таких приемников, как Приемник МС-539.

Основные технические характеристики:

Чувствительность со входа внешней антенны в диапазоне УКВ: 3 мкВ

Чувствительность со входа внешней антенны в диапазонах ДВ, СВ, КВ: 100 мкВ

Диапазоны:

ДВ: 150 – 350 кГц, СВ: 525 – 1605 кГц, УКВ: 65,8 – 73 МГц

КВ1: 5,7 – 7,35 МГц (41-49 м), КВ2: 9,5 – 12,1 МГц (25-31 м)

ПЧ АМ – 465 кГц, ПЧ ЧМ – 10,7 МГц

Селективность по соседнему каналу (при расстройке 9 кГц) в диапазонах ДВ, СВ: 40 дБ

Уровень фона по электрическому напряжению с антенного входа: -46 дБ

Напряжение на выходе тюнера на нагрузке 220 кОм: 500 мВ

Диапазон воспроизводимых частот тракта АМ: 63 – 4000 Гц, тракта ЧМ: 31,5 – 15000 Гц

Потребляемая мощность: 10 Вт

Габаритные размеры (ШхВхГ): 430х92х360 мм

Масса: 6,5 кг

Описание:

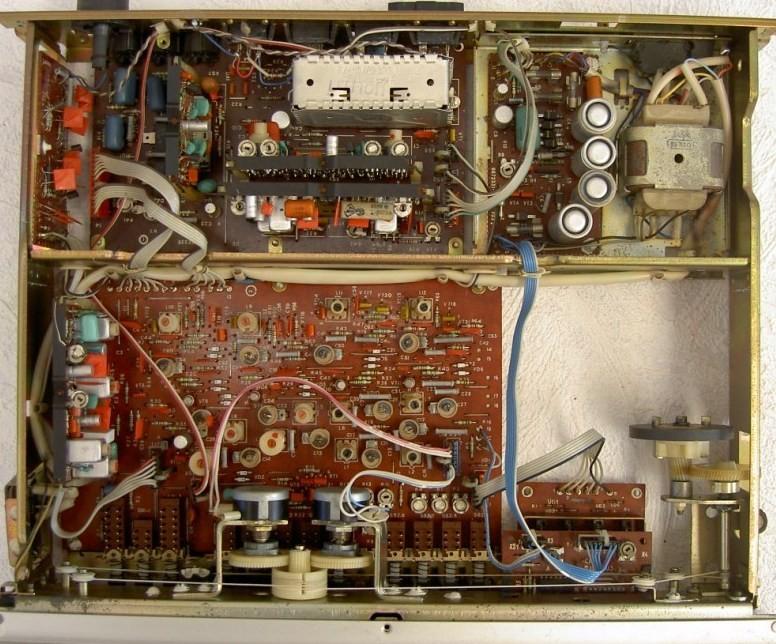

Тюнер входил в стереофонический комплекс бытовой радиоаппаратуры ”Радиотехника-101-стерео”, но продавался и как отдельный аппарат. Аппарта построен по функционально-блочному принципу с раздельными трактами АМ и ЧМ. Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплекса Radiotehnika-101-стерео. В качестве аналогов можно рассмотреть устройства серии ОДИССЕЙ-У-010 стерео Hi-Fi.

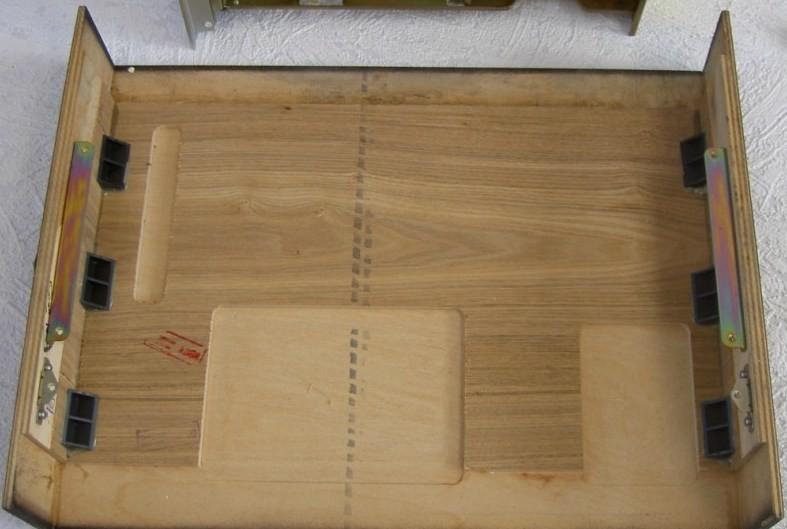

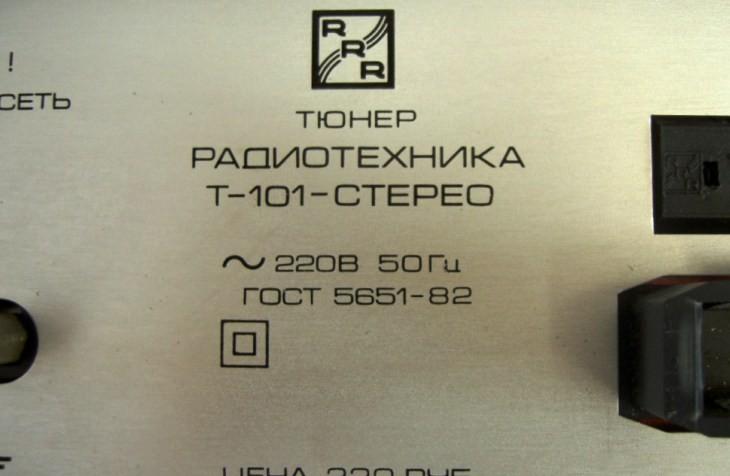

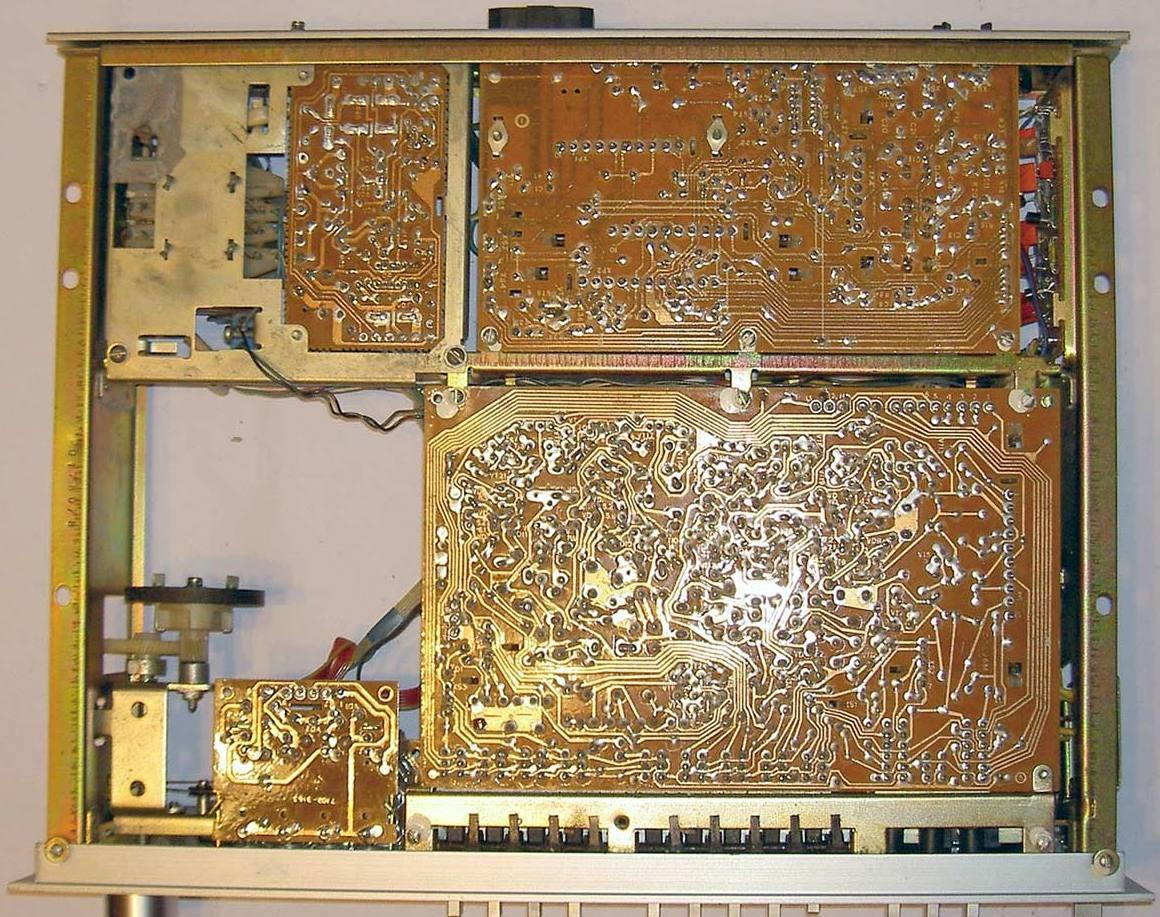

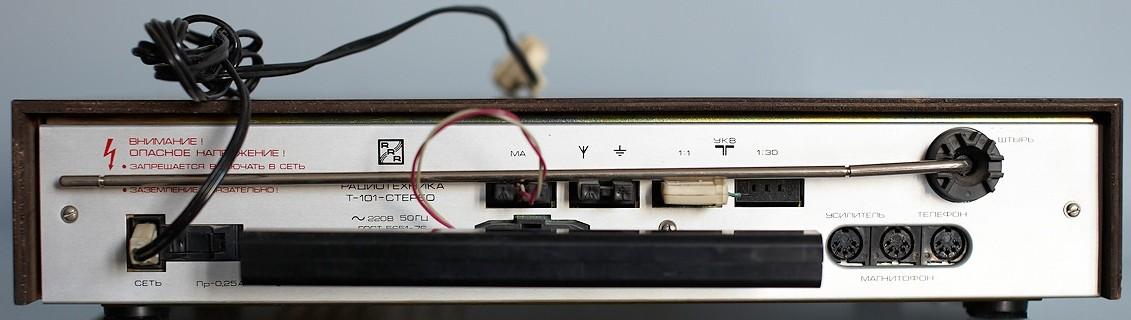

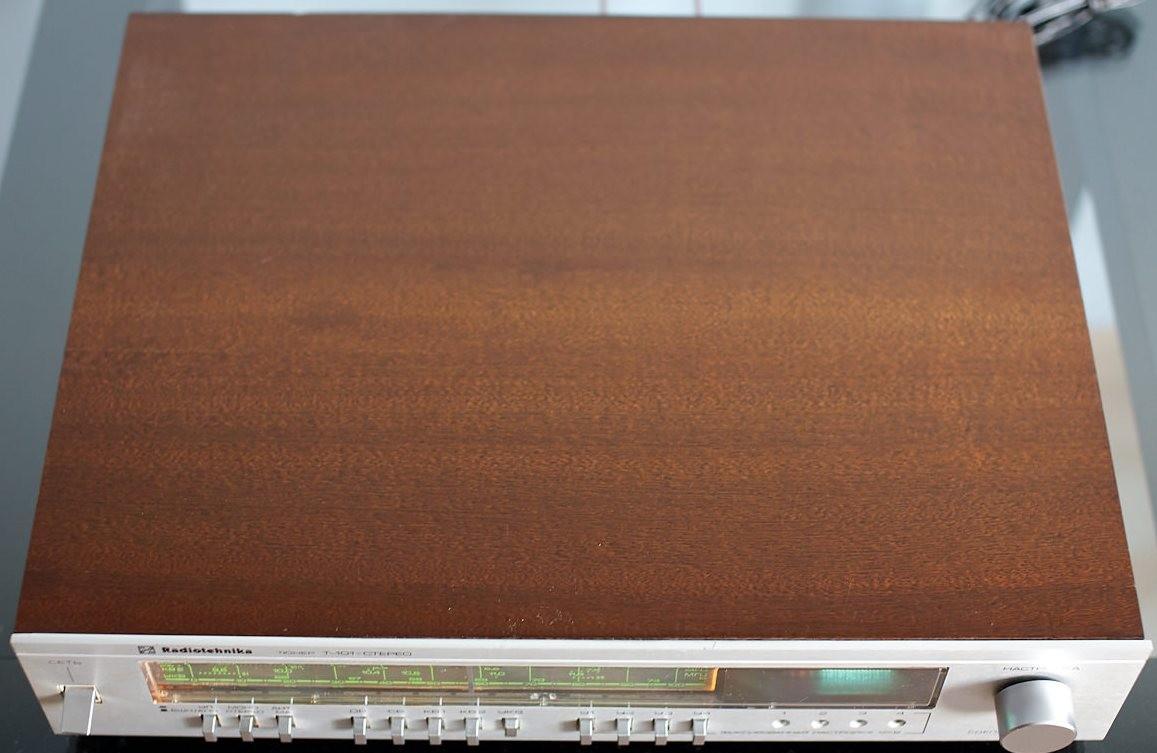

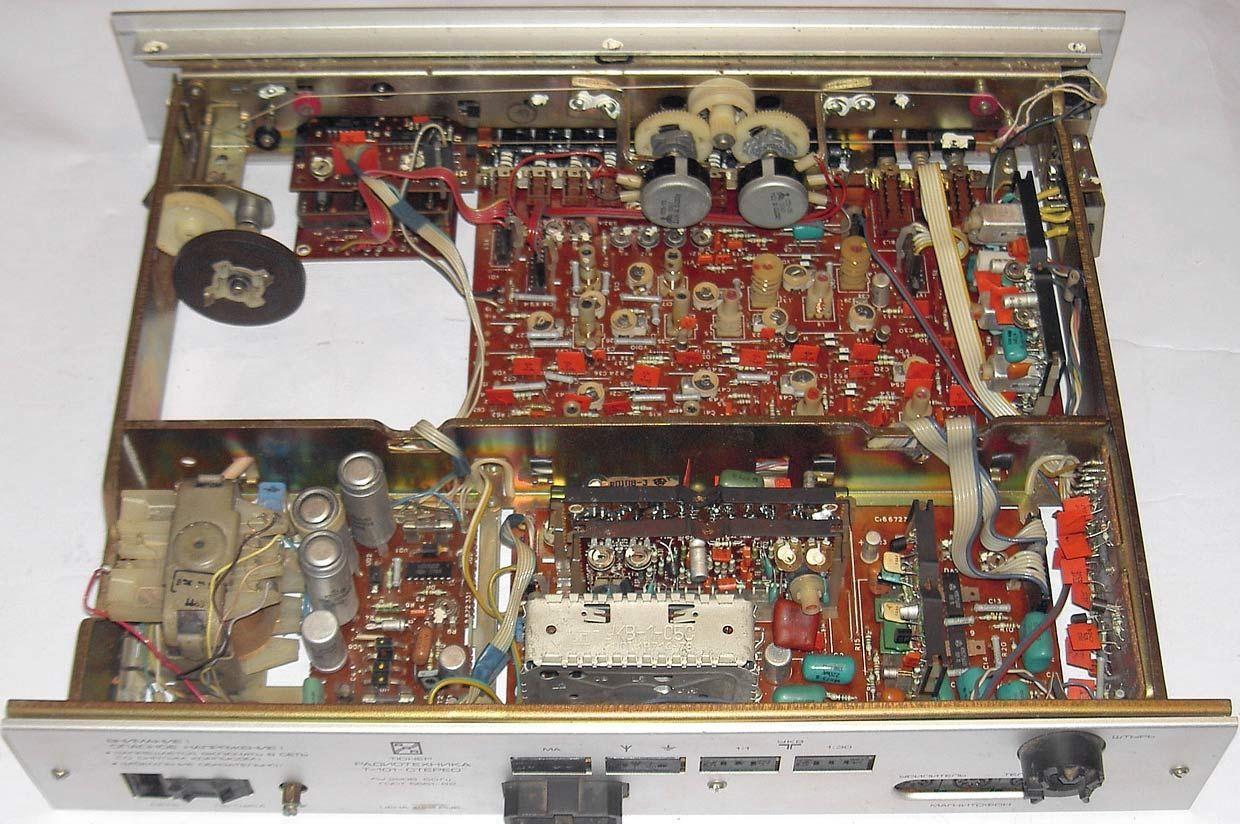

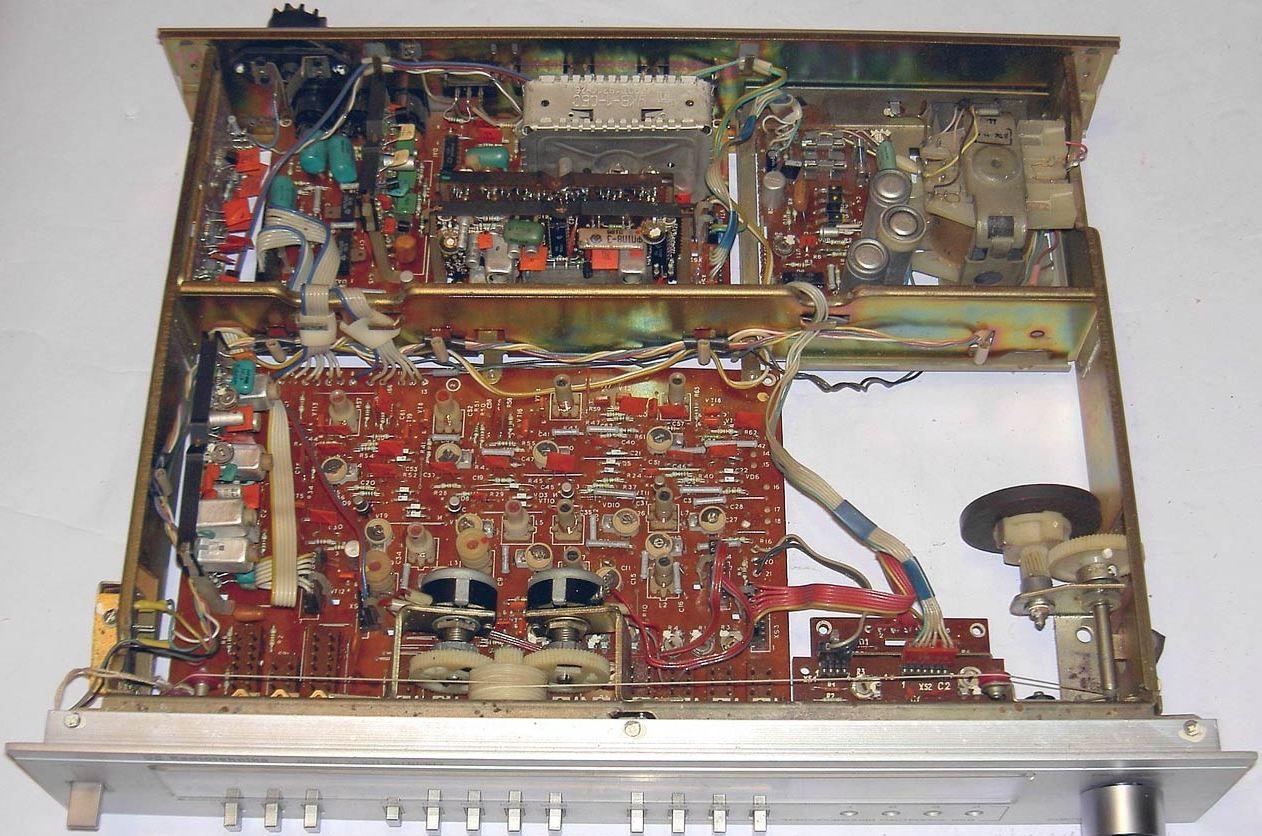

Корпус построен на стальном шасси. Лицевая панель алюминиевая, задняя – металл. Верхняя крышка и боковые панели закрываются деревянным макинтошем. Все узлы управления находятся на лицевой панели. На задней панели расположены все разъемы коммутации и антенна.

Возможности тюнера:

Электронная настройка на радиостанции во всех диапазонах.

Фиксированная настройка на четыре частоты в диапазоне УКВ.
Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для ДВ, СВ.

Ориентация магнитной антенны без изменения положения тюнера АПЧ в диапазоне УКВ, отключаемая вручную или автоматически при вращении ручки настройки.
Бесшумная настройка в диапазоне УКВ.
Переключатель полосы пропускания “Узкая – Широкая”.

Автоматическое и ручное переключение режимов Стерео-Моно с индикацией наличия “Стерео”.
Индикация настройки с помощью катоднолюминисцентного индикатора.
