Приклейка катушки к диффузору динамика: расчет и технология

Сборка динамика — это ювелирная работа, где каждый миллиметр влияет на звук. Одним из самых критичных этапов является приклейка катушки к диффузору. Ошибка в расчете высоты или нарушении горизонтала приведет к задеванию катушки за магнит, искажениям и быстрому выходу динамика из строя. В этой статье мы разберем, как правильно рассчитать отступ и обеспечить идеальный горизонт приклейки, используя проверенные методы.

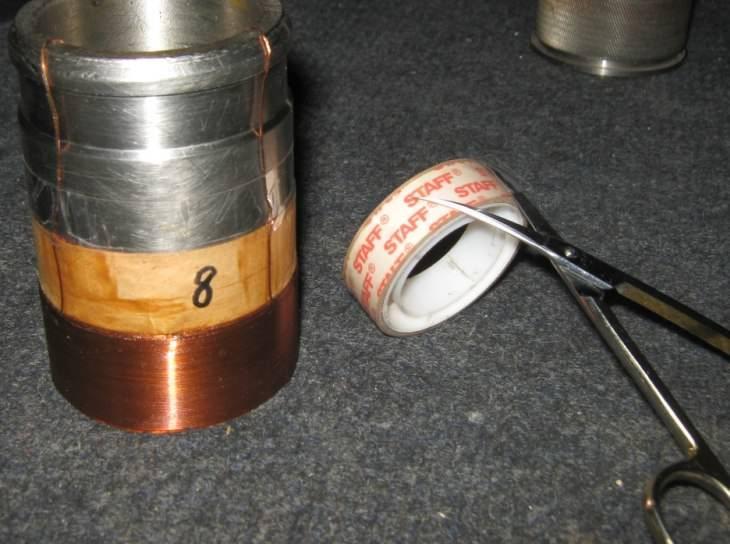

Расчет высоты намотки и положения катушки

Главная задача при сборке подвижной системы — определить, на каком уровне относительно фланца (верхней части каркаса катушки) нужно приклеивать диффузор. Если приклеить слишком высоко или низко, подвижная система не будет работать в центре зазора магнита.

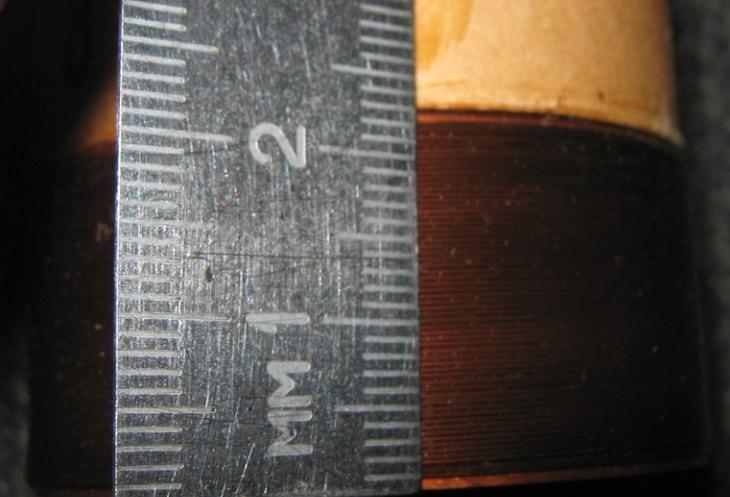

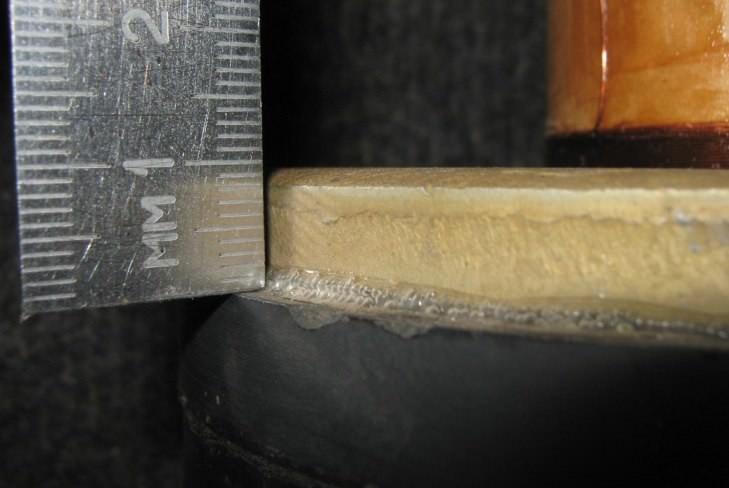

Формула расчета проста: от высоты намотки катушки отнимаем толщину фланца и делим результат пополам. Это позволит нам разместить катушку симметрично относительно зазора. Рассмотрим классический пример расчета:

22 – 9 / 2 = 6,5 мм

Получается, что намотка выступает как сверху, так и снизу фланца на одинаковое расстояние (в данном случае 6,5 мм). Этот расчет является базовым, но на практике важно учитывать толщину клея и возможные отклонения в геометрии шасси. Именно поэтому так важен контроль горизонтала.

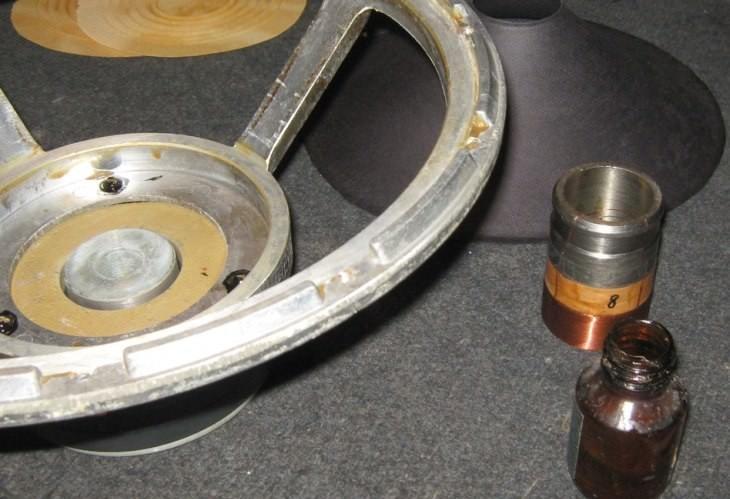

Технология приклейки и соблюдение горизонтала

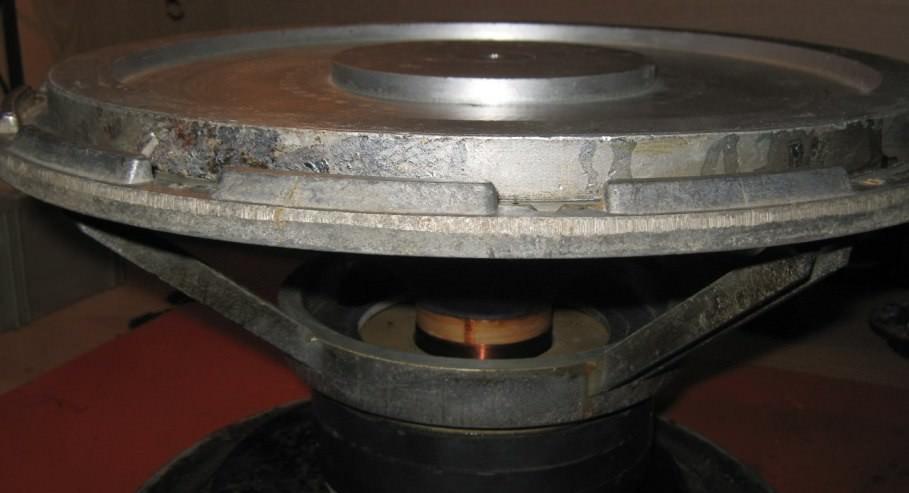

Важно при приклейке диффузора соблюсти горизонт по шасси, чтобы наш подвес был ровный в итоге. Если диффузор будет перекошен, это приведет к неравномерному ходу катушки и появлению хрипов. Я использую проверенный метод: ложу ровный блин (например, кусок картона или пластиковую заготовку) сверху на фланец и ровняю радиус диффузора по его плоскости. Это позволяет визуально и тактильно выверить идеальное положение.

Можно приклеить по другому варианту путем разметки катушки ручкой, но это требует переворачивания динамика вниз лицом, что не всегда удобно и может повредить мягкие элементы подвеса. Метод с ровным блином позволяет работать в удобном положении, сохраняя доступ к месту приклейки.

Для тех, кто интересуется более сложными конструкциями, например, гибридными лабораторными блоками питания или специализированными шасси, такими как 10ГД-35Б (10ГДВ-2), точность приклейки становится еще более критичной из-за особенностей магнитной системы.

Частые ошибки и советы по сборке

Одной из частых ошибок является использование слишком большого количества клея. Избыток клея может попасть на намотку катушки, утяжелить подвижную систему и изменить ее резонансную частоту. Клей должен наноситься тонким, равномерным слоем.

Также не стоит забывать о центрирующей шайбе. Если вы только что заменили её, как описано в статье про замену центрирующей шайбы, то приклейка диффузора должна выполняться с учетом ее толщины и жесткости, чтобы не нарушить центровку.

Соблюдение этих простых правил позволит вам собрать качественный динамик, который будет служить долго и звучать чисто. Помните, что акустика — это терпение и точность.
