Эстрадный НЧ-динамик Record M-1201: характеристики, размеры и обзор

Эстрадный громкоговоритель выпускался кооперативом “Record” в г. Санкт-Петербург. Его конструкция во многом перекликается с решениями, применяемыми в легендарных колонках, например, в модели Technics SB-5000, что обеспечивает схожую акустическую плотность и надежность при высоких нагрузках.

Характеристики Record M-1201

Диапазон частот: 50 – 3500 Гц

Чувствительность: 98 дБ

Мощность: 200 Вт

Сопротивление: 8 Ом

Внешний размер: 310х105 мм

Bec: 12,5 кг

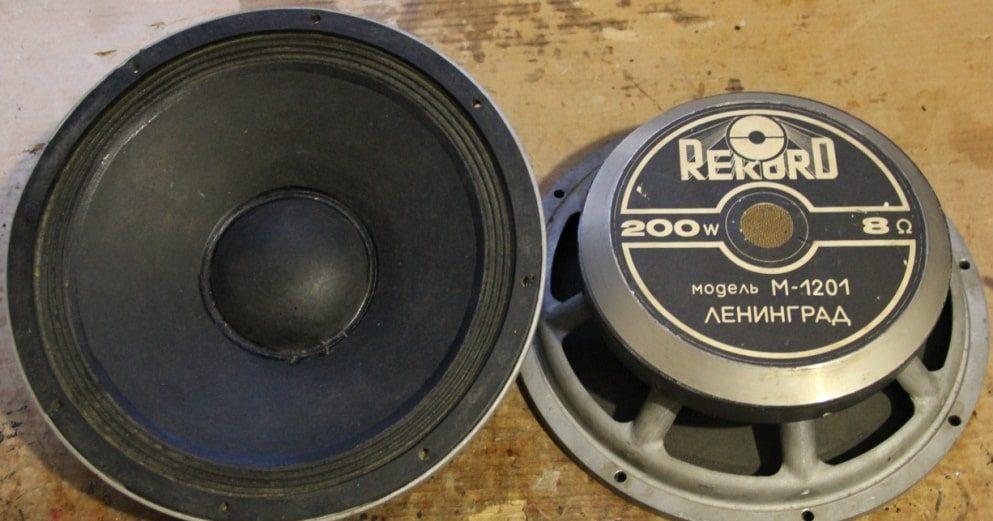

Обзор Record M-1201

Рама алюминиевая, изготовлена методом литья. Диффузор и пылезащитный колпачок бумажные. Подвес тканевый, 3-х волновой. Диаметр по центру подвеса 260 мм. Центрирующая шайба тканевая. Фланцы по внешнему краю имеют скос к магниту. Керн диаметром 100 мм имеет отверстие. Над верхним фланцем выступает на пару миллиметров. Магнит кольцевой, ферритовый диаметром 220 мм.

Параметры Тиля-Смолла:

М1201	№1	№2	№3	№4
Re (Ом)	6,7	6,7	6,6	6,8
Fs (Гц)	48,8	45	43,4	53
Qms	5,2	3,3	4,8	4,8
Qts	0,3	0,25	0,27	0,3
Qes	0,32	0,28	0,27	0,3
Vas (л)	60	73,5	76	52,2
SPL (дБ)	95,3	95,5	95,3	95,8

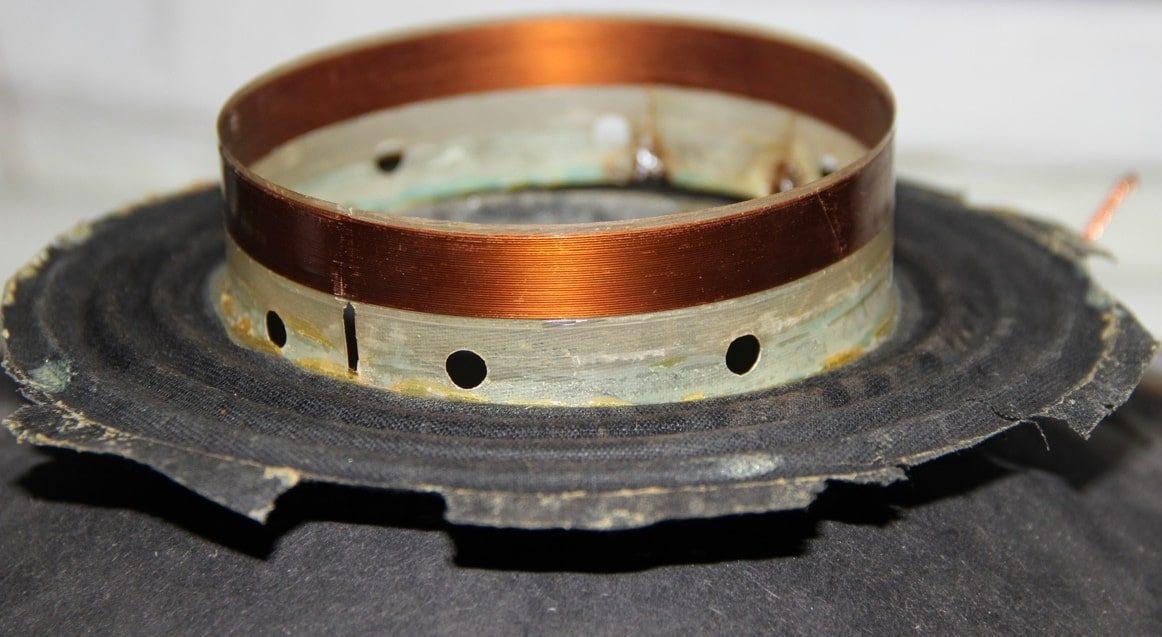

Звуковая катушка намотана на каркасе из стеклотекстолита. Намотка 2-х слойная, выполнена медным плоским проводом с двух сторон каркаса.

Звучание и применение

Благодаря высокой чувствительности (98 дБ) и низкому значению Qts (~0,27), динамик демонстрирует мощный, плотный бас с четкой атакой. Он отлично подходит для сборки эстрадных акустических систем, где требуется высокая отдача на низких частотах. Оптимальные корпуса — фазоинвертор объемом 40–60 литров или закрытый ящик. Конструкция напоминает решения, применяемые в 75 ГДН-3-1 «Ноэма», что гарантирует стабильную работу при длительных нагрузках.

Заключение

Record M-1201 — надежный эстрадный драйвер с проверенной временем конструкцией. Алюминиевая рама, ферритовый магнит и стеклотекстолитовый каркас обеспечивают долговечность и стабильные параметры. Если вам интересны альтернативные варианты для сборки профессиональной акустики, обратите внимание на ART Audio H-150. Изучите полные спецификации и выберите оптимальное решение для вашего проекта.
