Регулятор громкости, баланса, тембра на TDA1524A

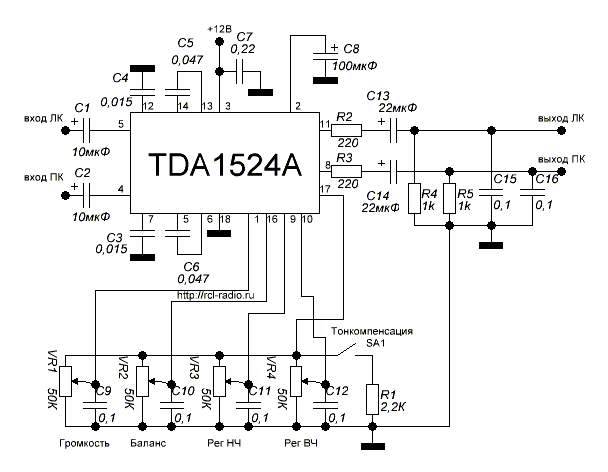

На рисунке показана схема простого регулятора громкости, баланса и тембра (ВЧ НЧ) на ИМС TDA1524A. Схема достаточна проста, в настройке не нуждается.

Регулятор на TDA1524A имеет следующие технические характеристики:

• Полоса частот 20-20 000Гц
• Регулировка тембра на частоте 40Гц (bass) -19/+17db
• Регулировка тембра на частоте 16кГц (treble) -15/+15db
• Регулировка баланса -40db
• Входное сопротивление 10-60Kом
• Выходное сопротивление 300Ом
• Регулировка громкости не менее -80/+21,5db
• Коэффициент гармоник не более 0,3%
• Относительный уровень шумов не более -80db
• Напряжение питания 6-18В

Микросхема представляет собой двухканальный регулятор громкости, баланса и тембра низких и высоких частот, так же предусмотрена частотная компенсация. Переменные резисторы можно из схемы исключить если Вы собираетесь использовать электронный способ регулирования. Переключатель SA1 (тонкомпенсация) должен быть фиксированным.
