Регулятор громкости, баланса и тембра на ИМС TDA1524

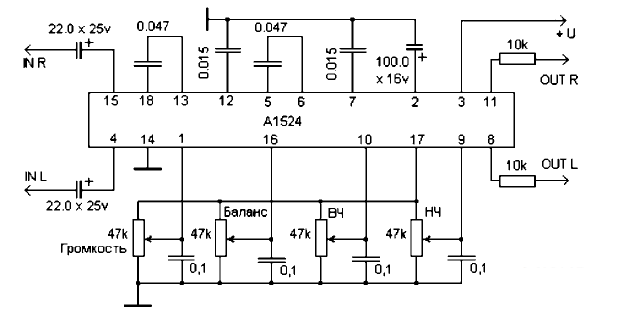

Эта простая схема предусилителя позволяет производить регулировку громкости, стереобаланса и тембров. При этом звуковой сигнал не проходит через регуляторы, что упрощает компоновку усилителя. К недостаткам схемы следует отнести ее невысокое входное сопротивление.

Характеристики регулятора:

Напряжение питания 9…12 В
Полоса частот 20…25000 Гц
Регулировка тембра на частоте 40 Гц -19/+17 дБ
Регулировка тембра на частоте 16 кГц -15/+15 дБ
Регулировка баланса -40 дБ
Входное сопротивление 10 кОм
Выходное сопротивление 300 кОм
Регулировка громкости, не менее -80/+21
Коэффициент гармоник, не более 0,7%
Относительный уровень шумов, не более -60 дБ

ИМС имеет защиту от переполюсовки питания. Если предполагается питать данное устройство от источника питания, напряжение которого выше +12 В, следует использовать стабилизатор типа КР142ЕН8А или 7812, 78L12.
