Регулятор тембра на PT2350

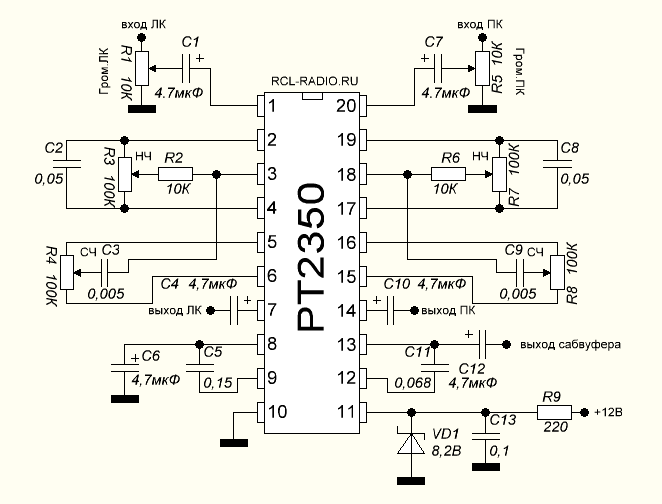

На рисунке показана схема предварительного усилителя на ИМС PT2350 с регулировкой тембра (НЧ и СЧ), так же добавлены регуляторы громкости. Предварительный стерео-усилитель имеет выходы ПК и ЛК , а так же выход фильтра сабвуфера.

Предварительный усилитель с регулятором тембра имеет следующие характеристики:

• Напряжение питания ИМС PT2350 от 3 В до 8,5 В
• Диапазон регулировки тембра 0…10 дБ (50 Гц и 4000 Гц)
• КНИ для стерео выхода не превышает 0,01 %, для сабвуфера 0,2%
• Отношение сигнал.шум 87 дБ

pt2350.pdf
