Регуляторы тембра на ИМС К174УН10

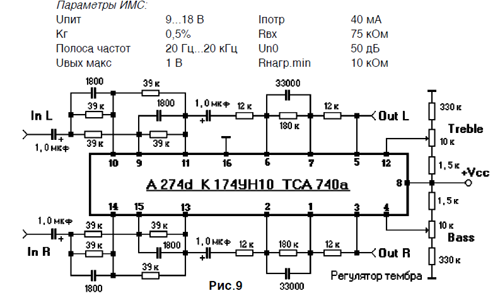

ИМС К174УН10 (TCA740a или A274d) представляют собой двухканальные регуляторы тембра.
Регулировка тембра по низким частотам в пределах ± 20 дБ по сравнению с частотой в 1 кГц осуществляется потенциометром BASS подачей постоянного напряжения 1…9 В на вывод 4 ИМС. Потенциометр Treble регулирует тембр по высоким частотам. Питание ИМС однополярное, потребляемый ток при отсутствии входного напряжения 40 мА. Кг не более 0,5% (при выходном напряжении 1 В).
Входное напряжение не должно превышать величины в 1 В (номинальное — 0,2 В).

Литература

• Блокнот «Радіоаматора” № 11
