Отступим от основной тематики сайта и разберем ремонт китайской газовой колонки Selena SWH-20-E3. В интернете мало качественной информации по этой модели, хотя внутри она типична для большинства китайских аналогов. Статья поможет разобраться в устройстве и устранить типичные неисправности. Если вас интересуют другие темы, например, Динамик Ei AZ 1202/BFO-1, вы найдете их в соответствующих разделах.

Газовая колонка Selena SWH-20-E3: ремонт своими руками и схемы

Симптомы неисправности: колонка долго не загоралась, периодически тухла, а затем перестала включаться вовсе. Замена батареек на новые результата не дала.

Разборка газовой колонки Selena SWH-20-E3

Начинаем с демонтажа. Снимаем ручки с регуляторов. Откручиваем по два винта сверху и снизу корпуса. Осторожно снимаем переднюю панель и отключаем разъем дисплея. Важно: колонка будет работать и без подключенного экрана. Перед нами открывается внутреннее устройство.

Принцип работы и схема подключения

Понимание работы поможет быстрее найти проблему. При открытии крана создается давление воды, которое выдавливает мембрану. Мембрана толкает шток, тот давит на планку микро-тумблера (микрика), замыкая контакты и подавая напряжение на блок управления.

Напряжение поступает на следующие компоненты:

Дисплей — загорается, отображает информацию.
Реле газовой подачи — открывает клапан. Важно: реле срабатывает от 4,5 В (постоянного тока), а не от 3 В, которые дают батарейки.

Датчики — включены последовательно. В норме дают короткое замыкание по сопротивлению.
Электроды розжига — формируют искру (13000 В).

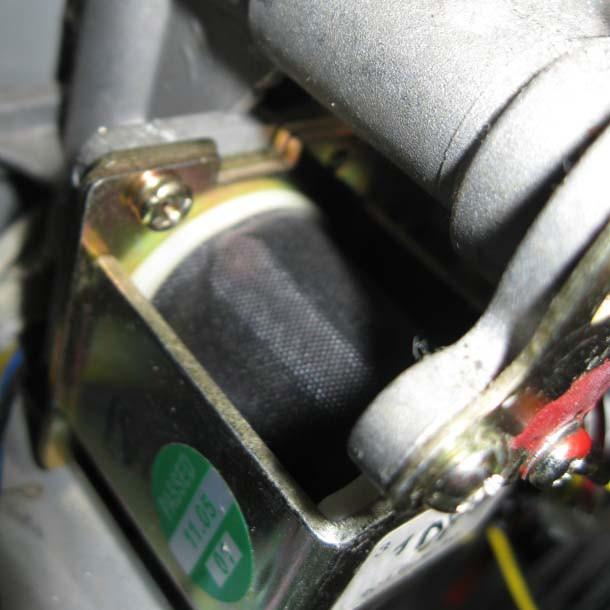

Реле газовой колонки Selena SWH-20-E3:

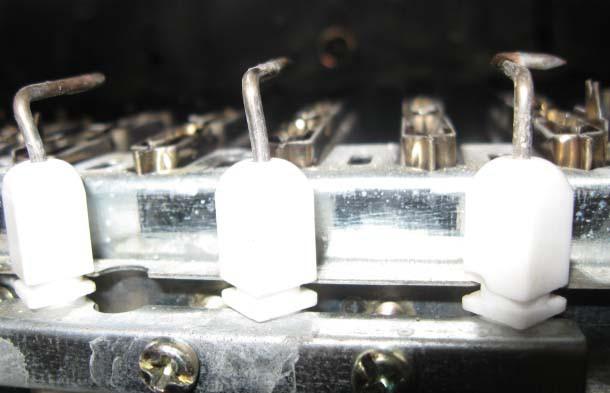

Электроды розжига:

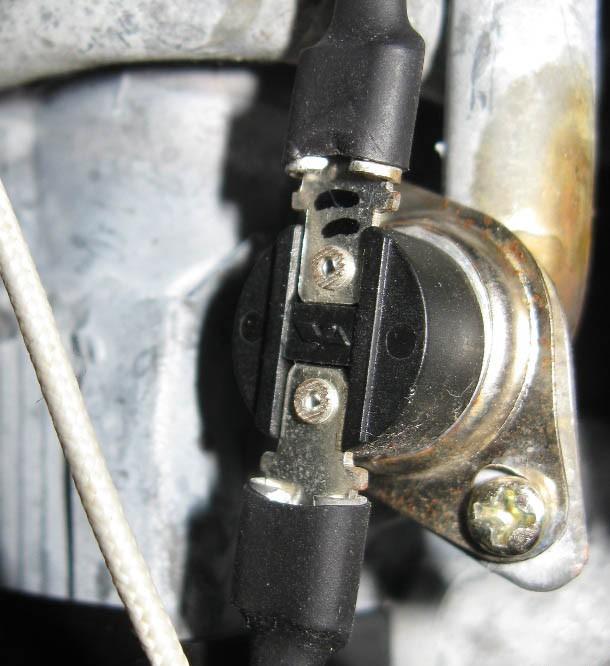

Датчик тяги:

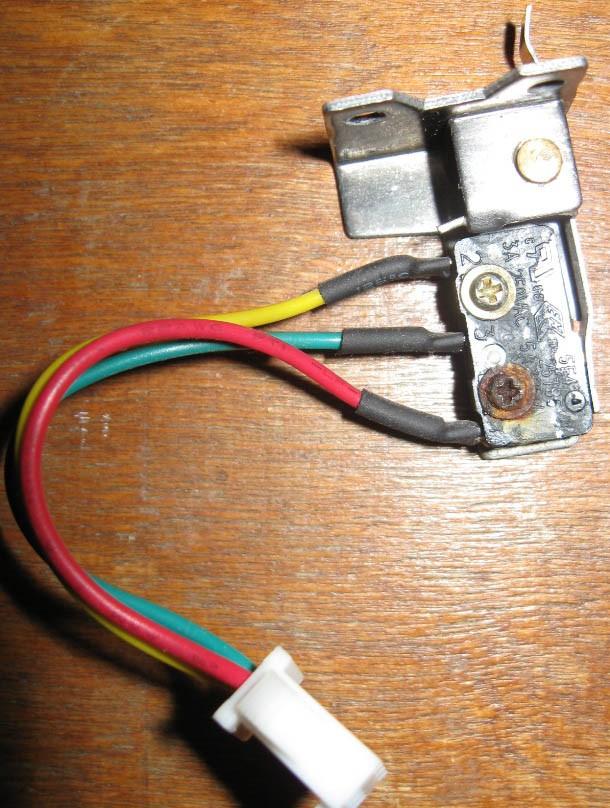

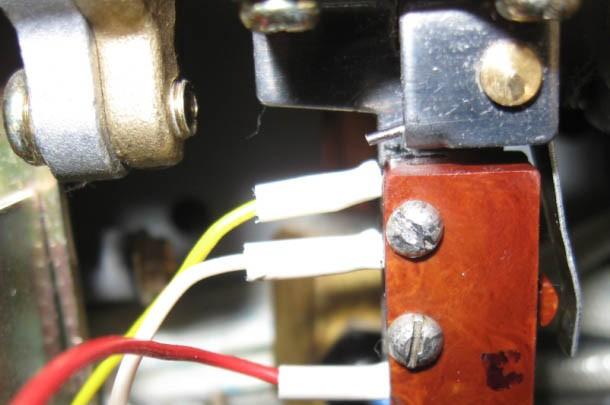

Микропереключатель (микрик):

Диагностика неисправности

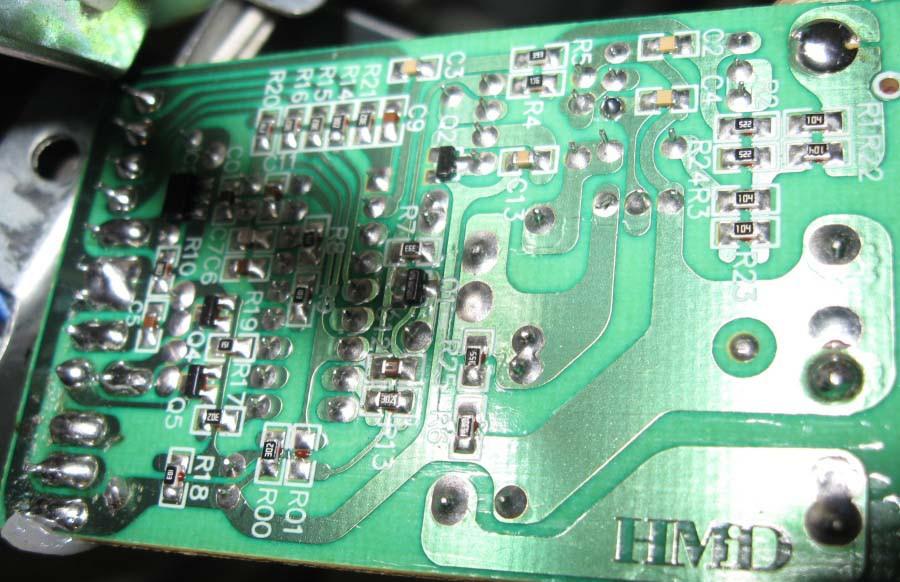

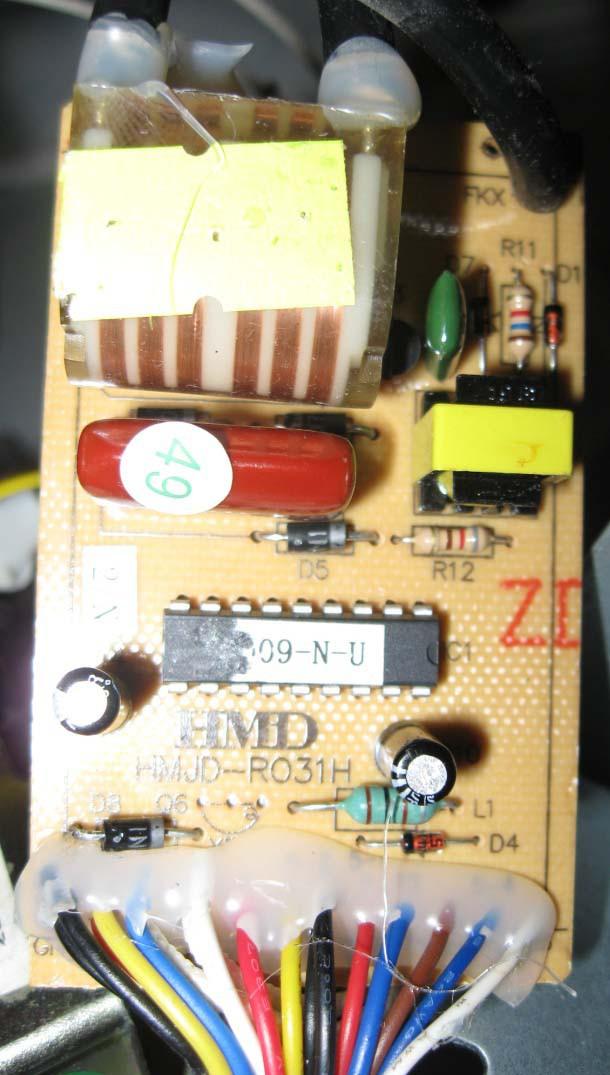

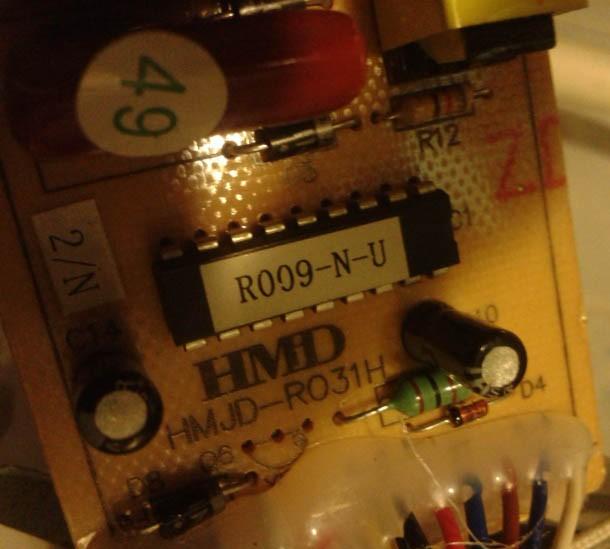

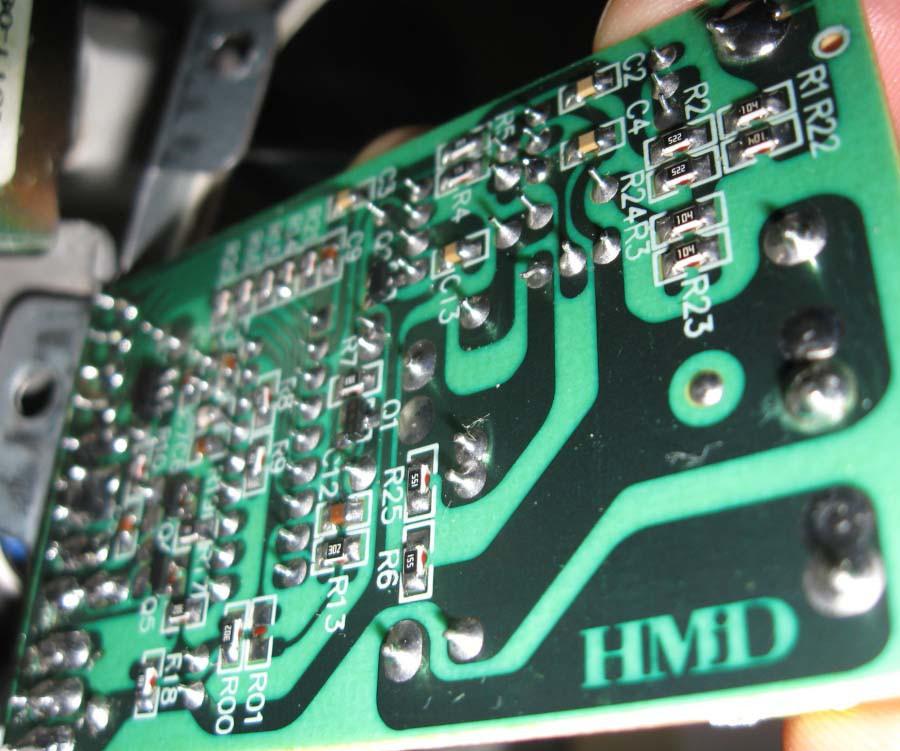

В моем случае полностью отказала электроника. Питание на плату при открытии крана приходило, значит цепочка «батарейка — микрик — плата» работала. Вывод: полетел блок управления (плата стоит как половина колонки). На вид плата была целой, но микросхемы с непонятной маркировкой сгорели.

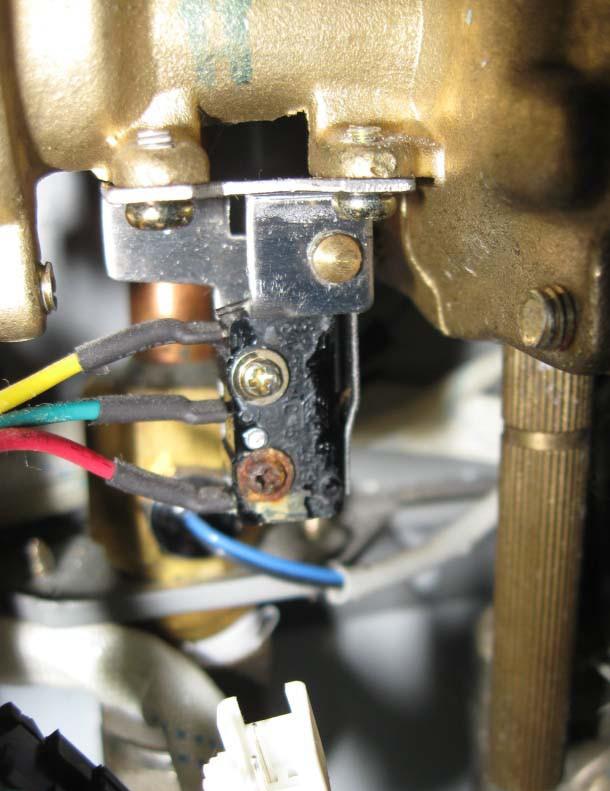

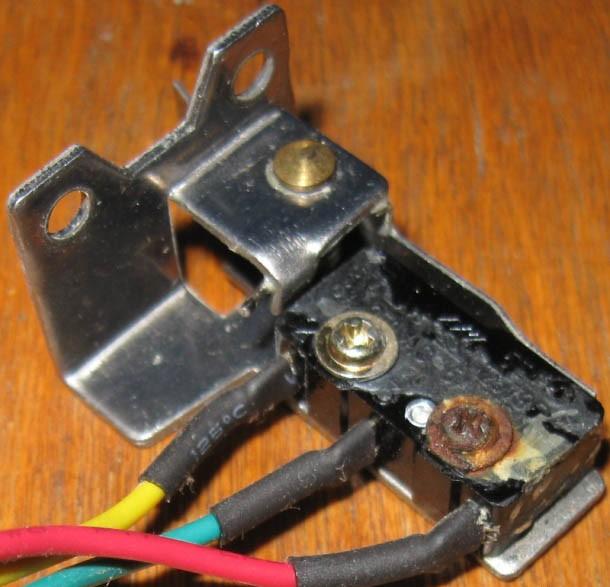

Вернувшись к микропереключателю, я заметил, что один винт слегка поржавел. При нажатии было короткое замыкание, но сопротивление составляло около 10 Ом, а не 0 Ом. Этого было недостаточно для стабильной работы при напряжении 3 В. Я замкнул провода, идущие от микрика напрямую — колонка заработала.

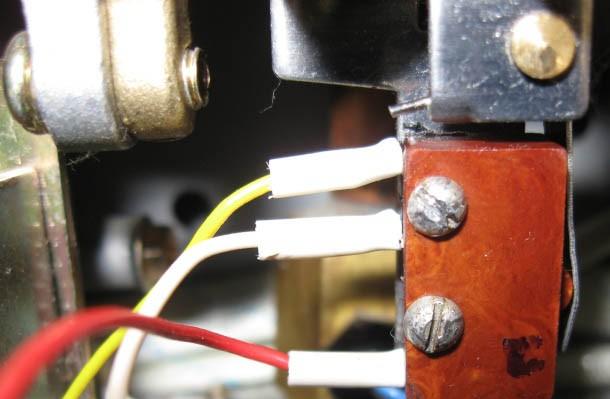

При разборе микрика внутри оказалось визуально чисто. Причина: некачественная сборка, контакты плохо прижимались. Решение — пропаять место соединения ножек и движущихся контактов. Однако я решил поставить качественный микропереключатель. Немного подогнул планку, просверлил отверстия побольше, замазал стыки силиконом.

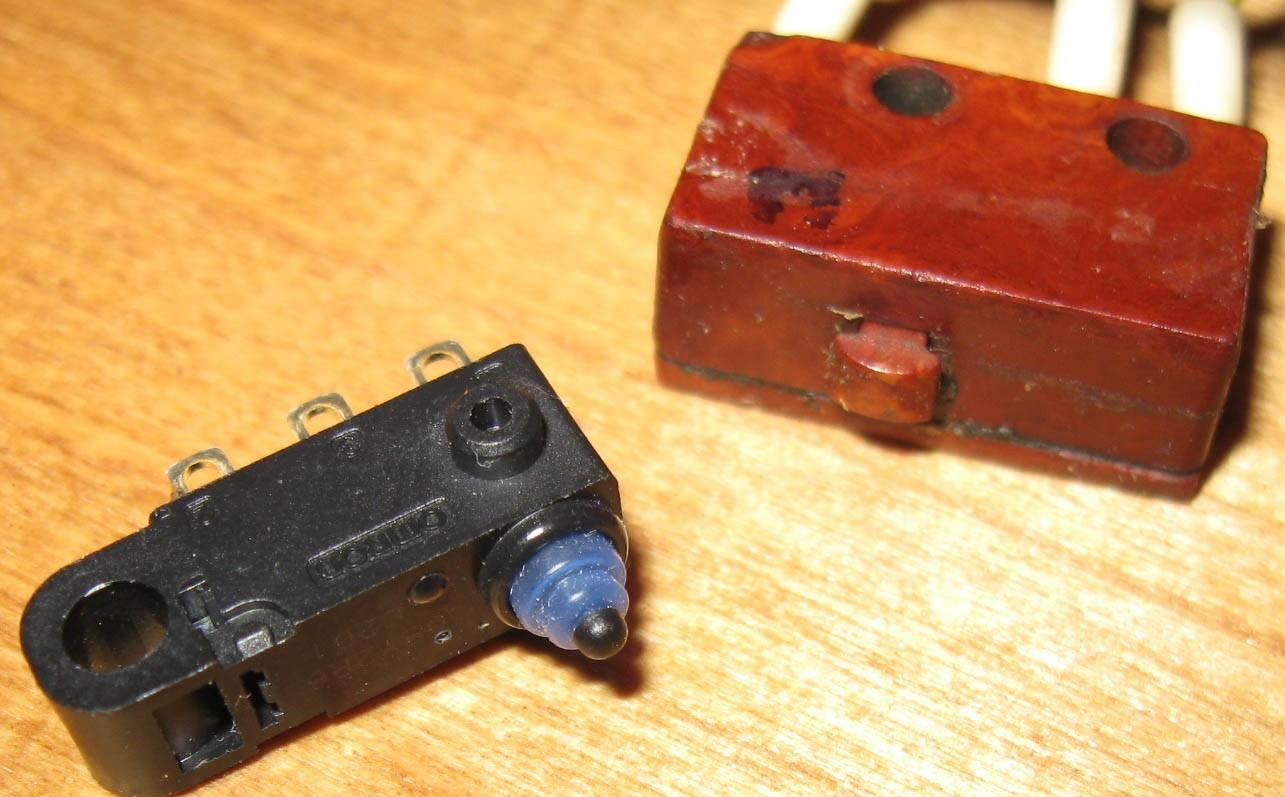

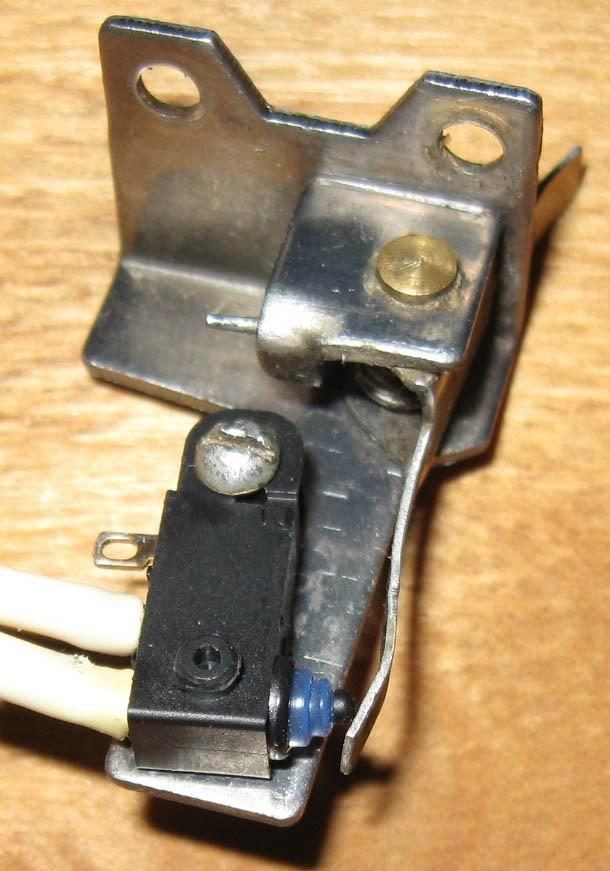

Этот ремонт оказался временным. Спустя год колонка снова начала капризничать: для срабатывания требовался очень сильный напор воды. Было решено установить герметичный микропереключатель фирмы Omron. Кнопка на нем нажимается легче, розжиг происходит при любом давлении воды, а герметичность защищает от влаги.
