В статье показано поэтапная реставрация корпусов 35АС-018 Амфитон. Кроме того, на НЧ и СЧ динамиках были установлены новые пеновые подвесы, клеммная колодка получила новые винтовые зажимы, а декоративные накладки на динамиках окрашены фактурной краской. В остальном акустические системы остались без изменений, как и их электрические фильтры.
Все динамики родные, изготовлены на Прикарпатском радиозаводе.

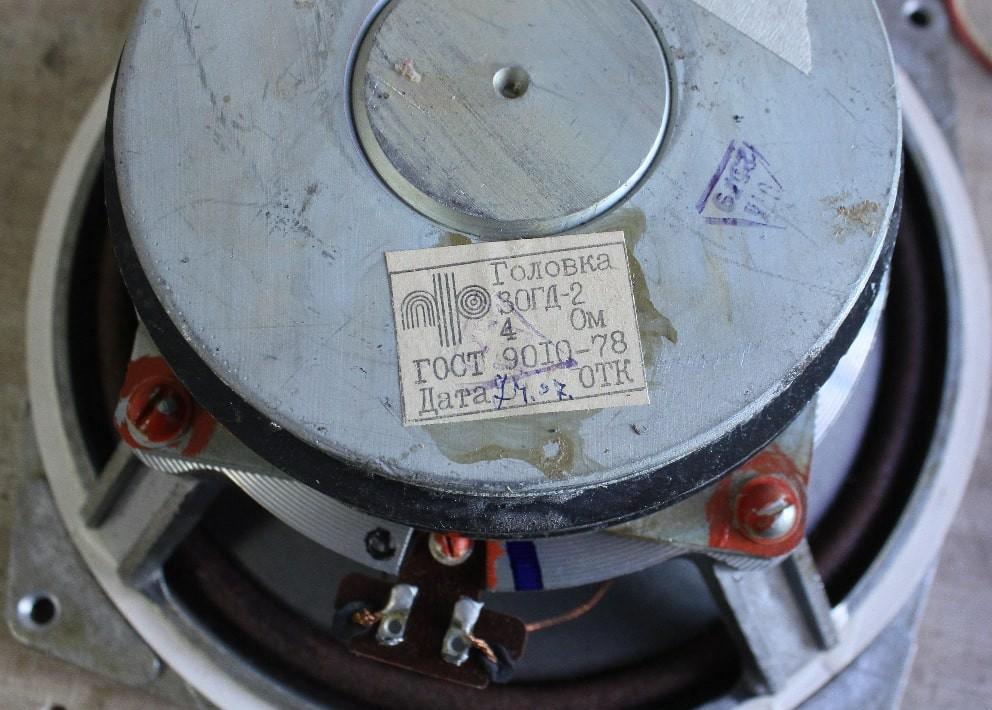

НЧ динамик 30ГД-2 «Прикарпатский радиозавод»:

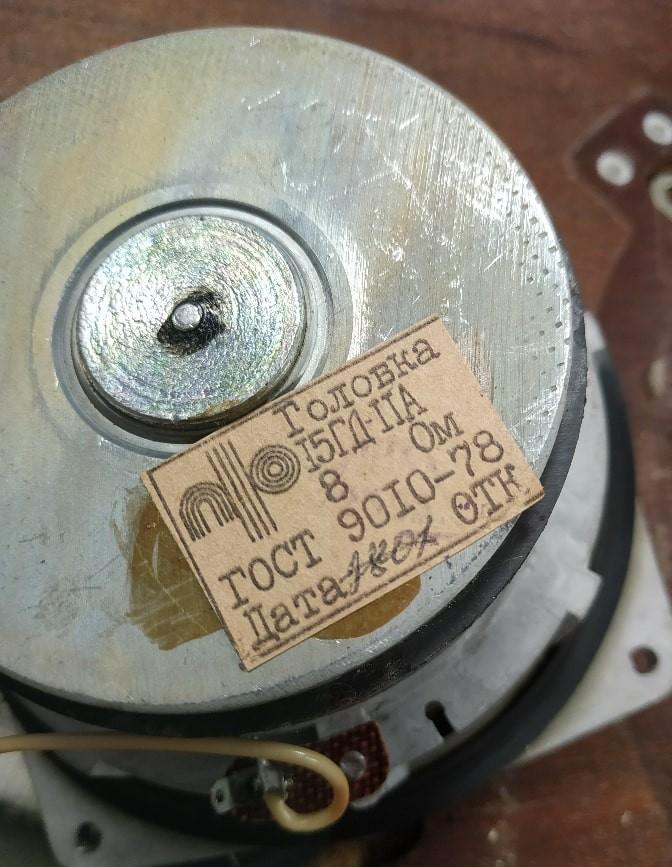

СЧ динамик 15ГД-11А «Прикарпатский радиозавод»:

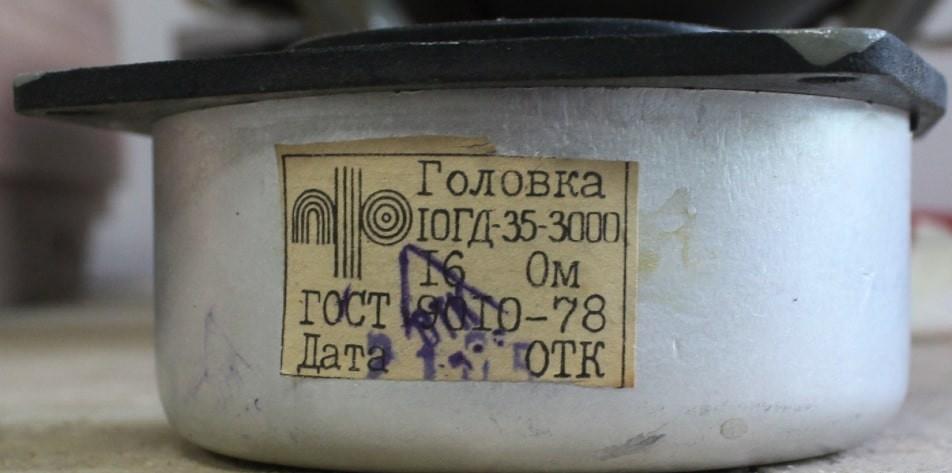

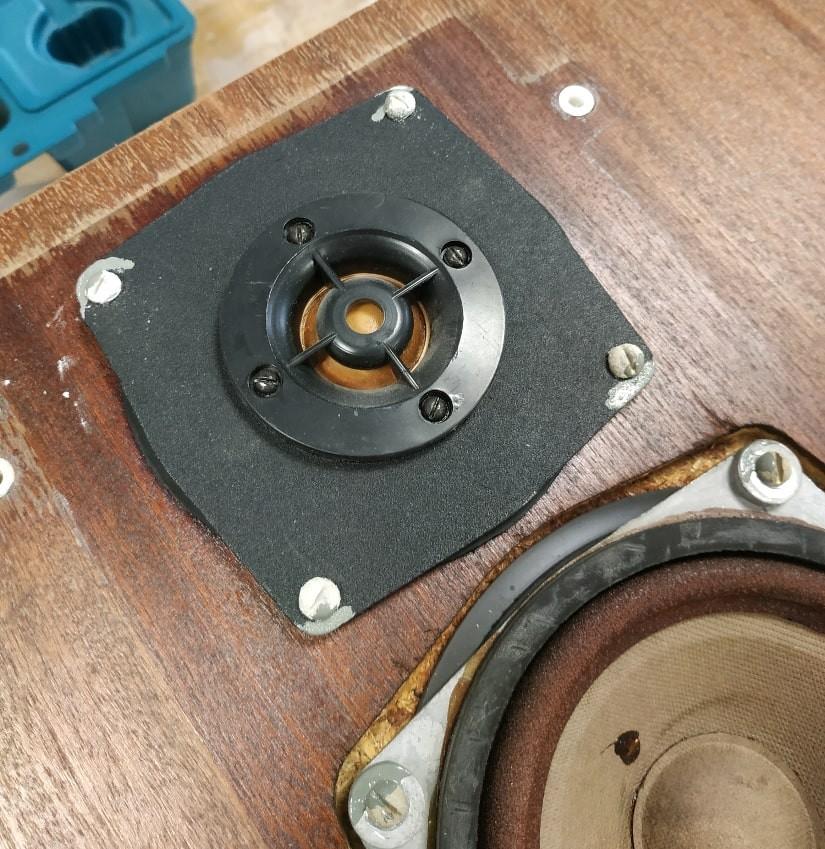

ВЧ динамик 10ГД-35-3000:

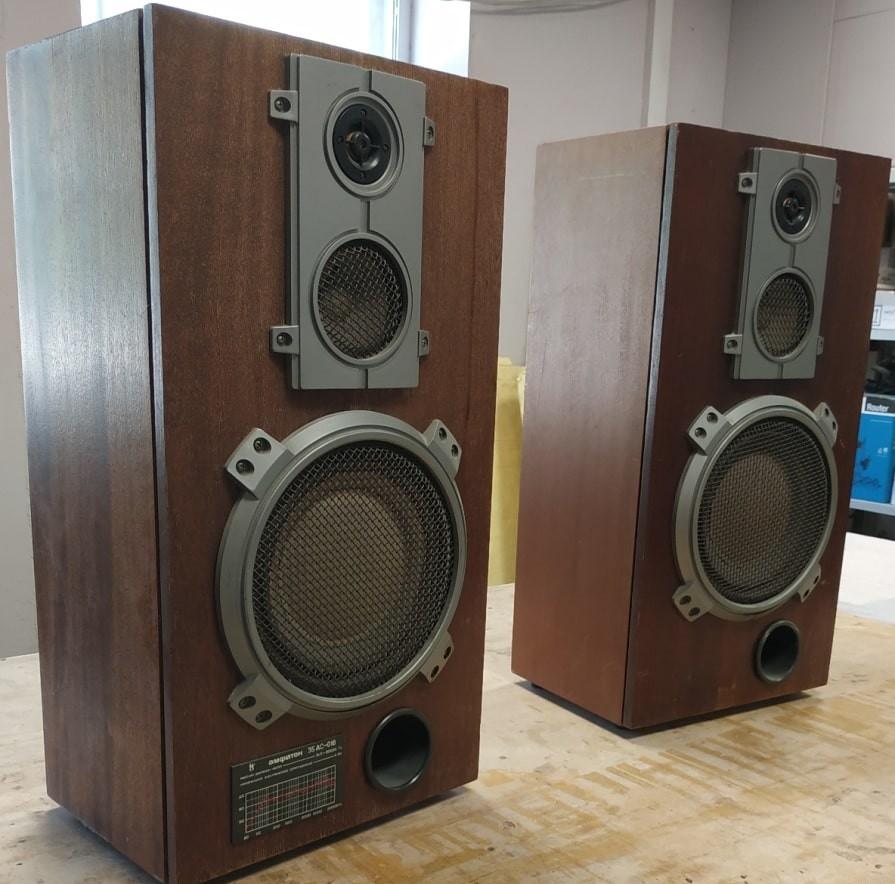

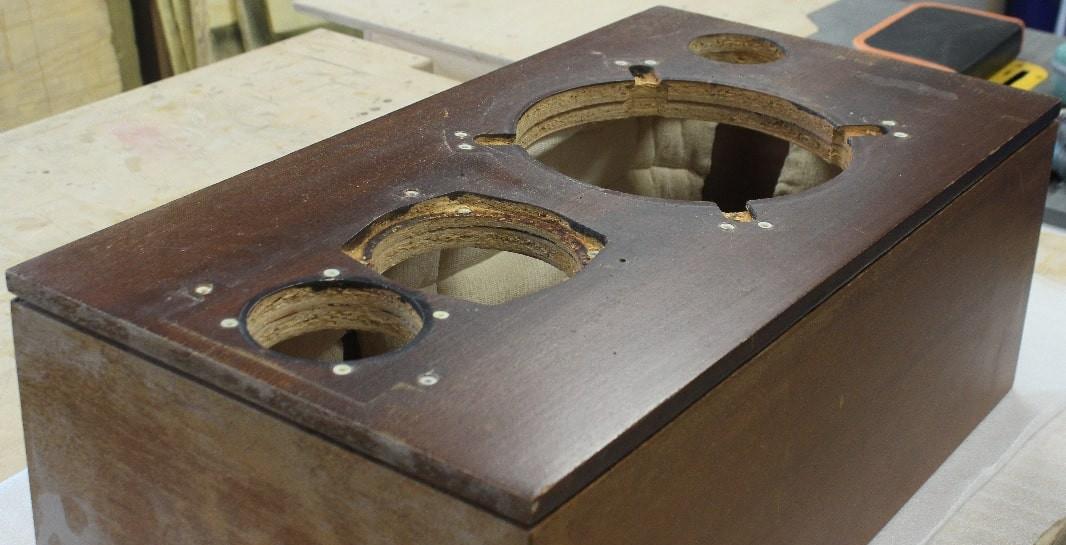

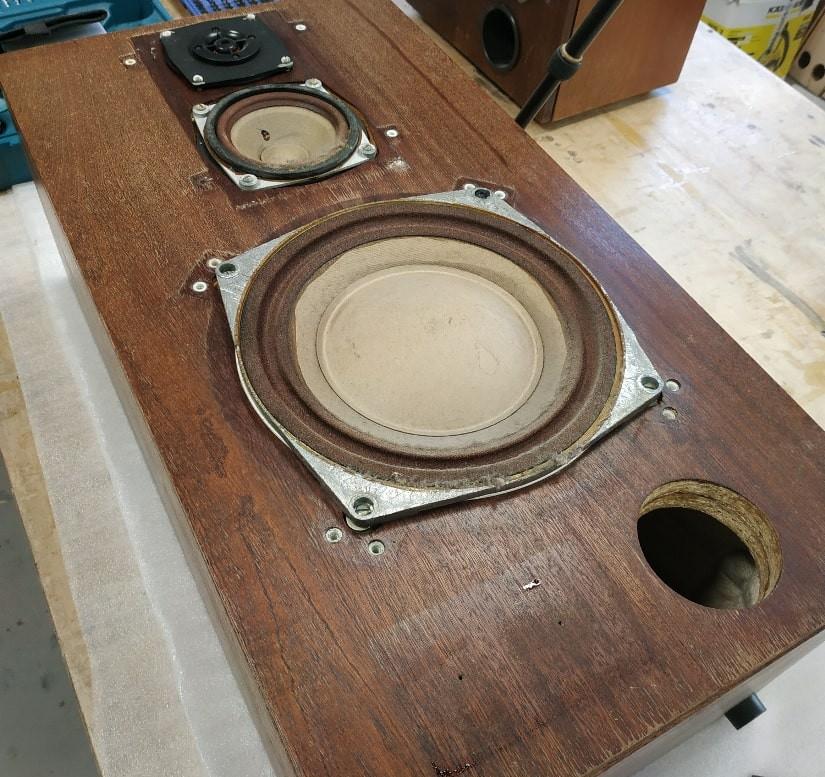

Разборка 35АС-018 не сложна. Корпус здесь неразборный.

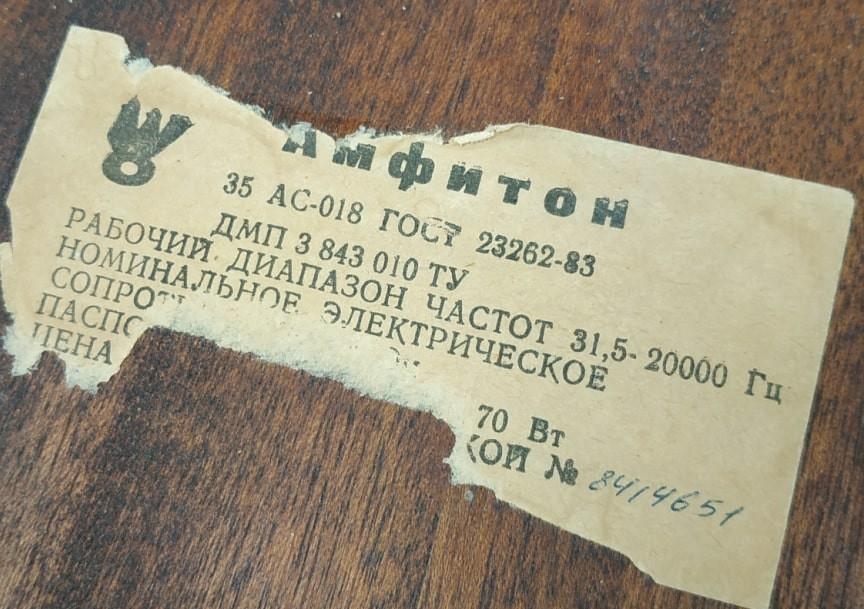

Накладки и динамики прикручены винтами, они легко снимаются. Фазоинвертор и шильдик приклеены к корпусу.

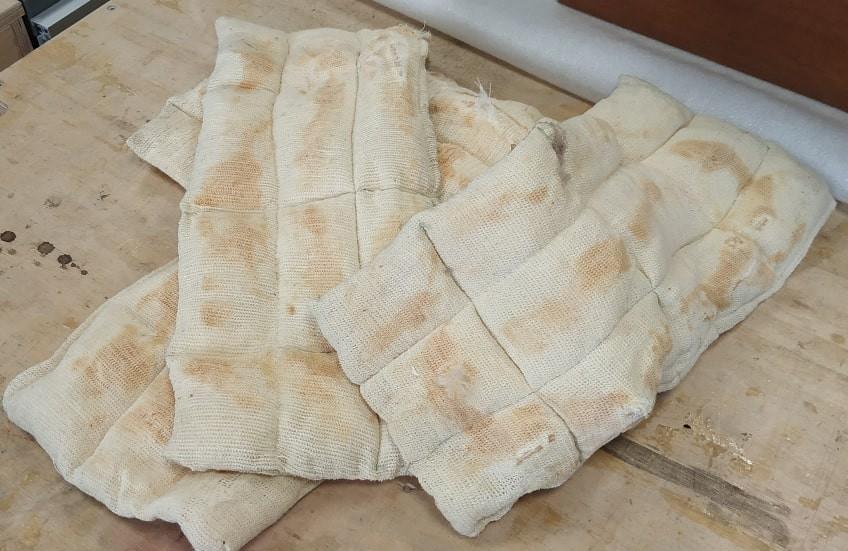

Звукопоглощающий материал (вата в марлевых мещках) так же убираем. Она приклеена изнутри по стенкам корпуса.

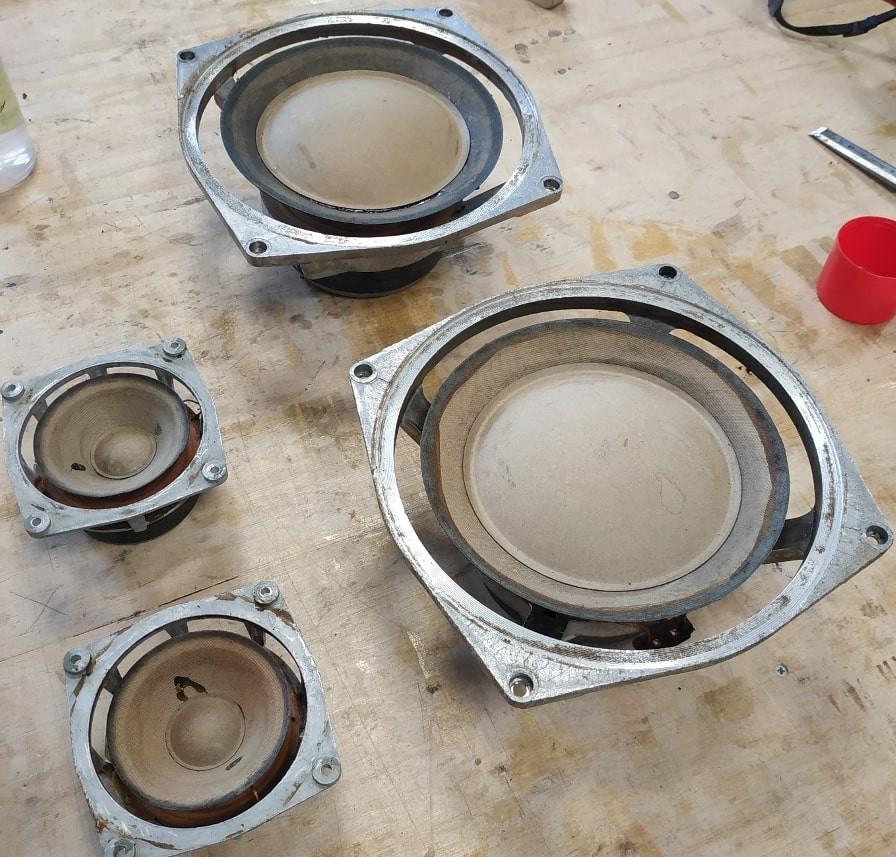

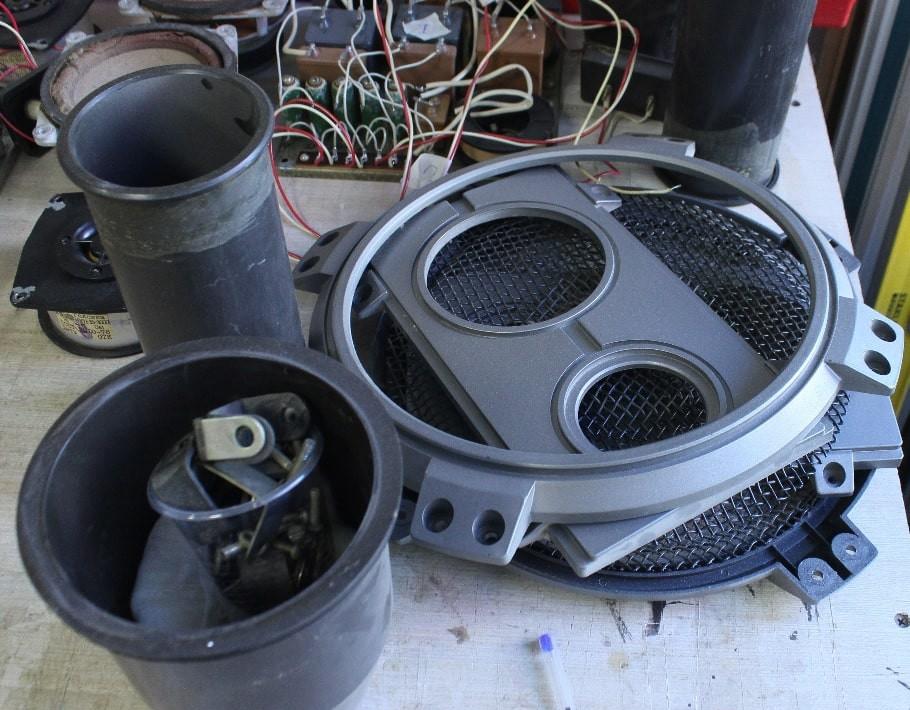

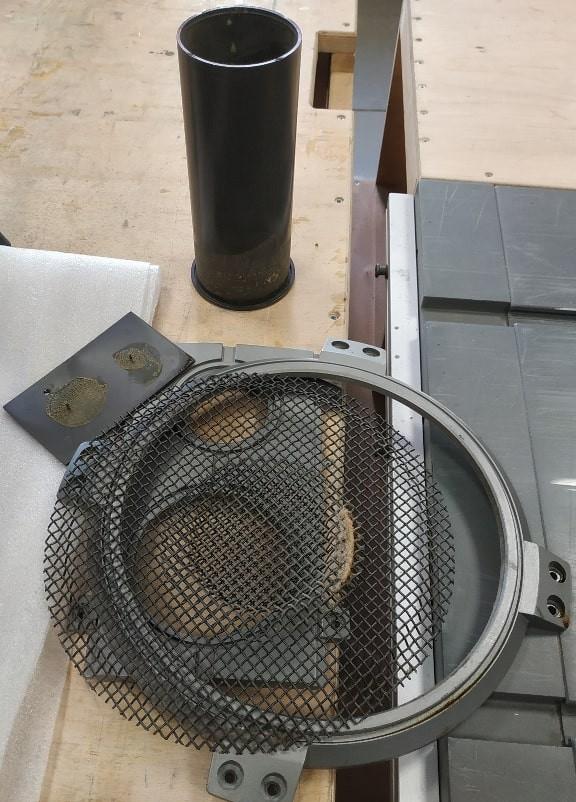

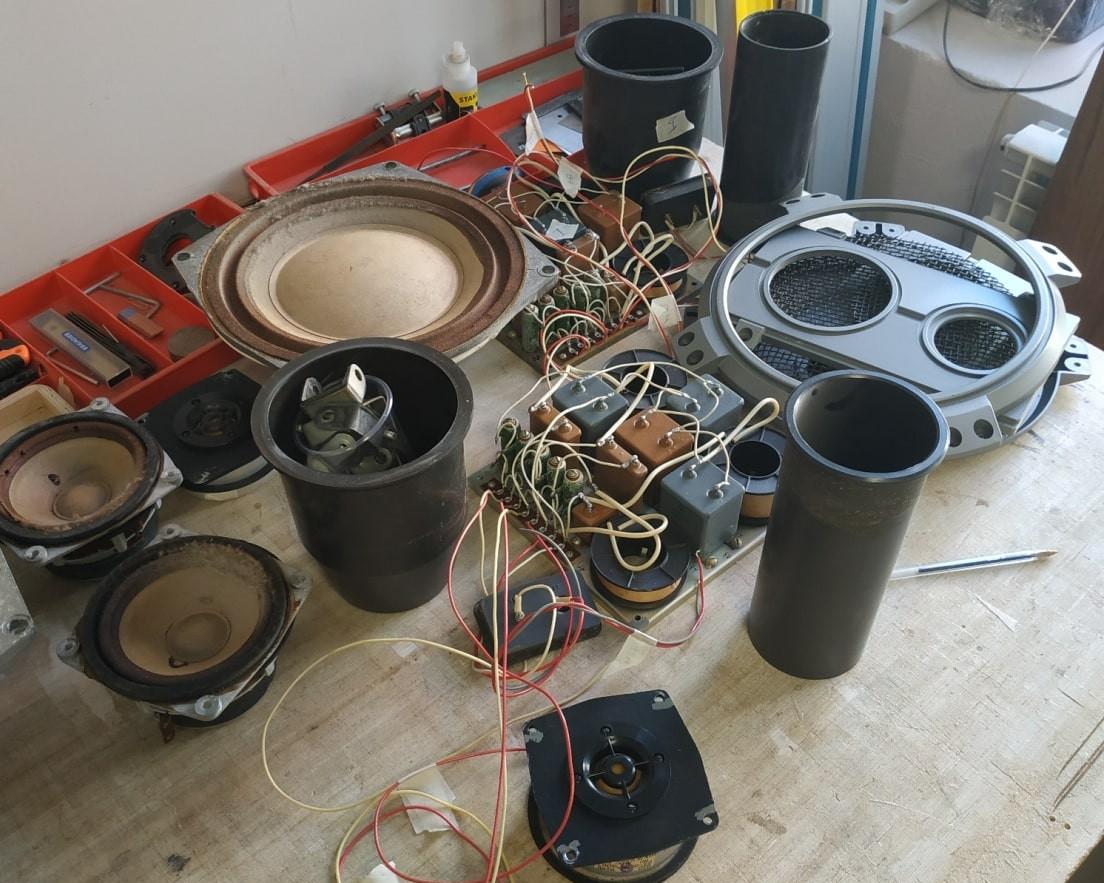

Комплект на пару АС, не считая корпусов.

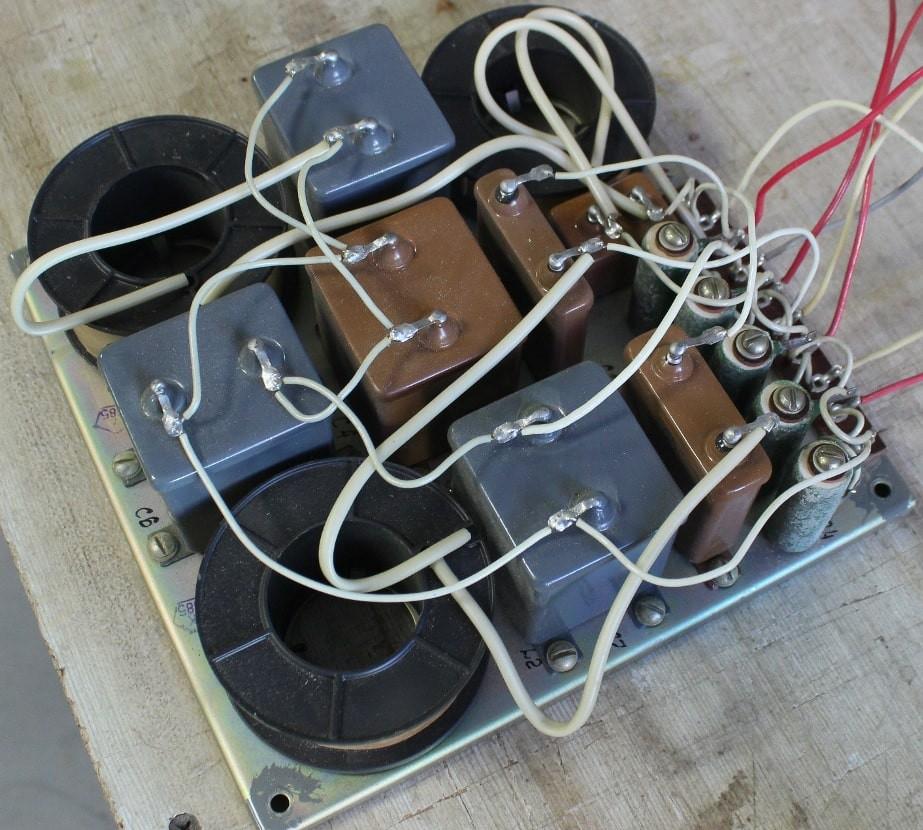

Плата с фильтрами утановлена внутри корпуса, но через отверстия под НЧ динамик легко извлекается. Как писалось выше, фильтры без изменений.

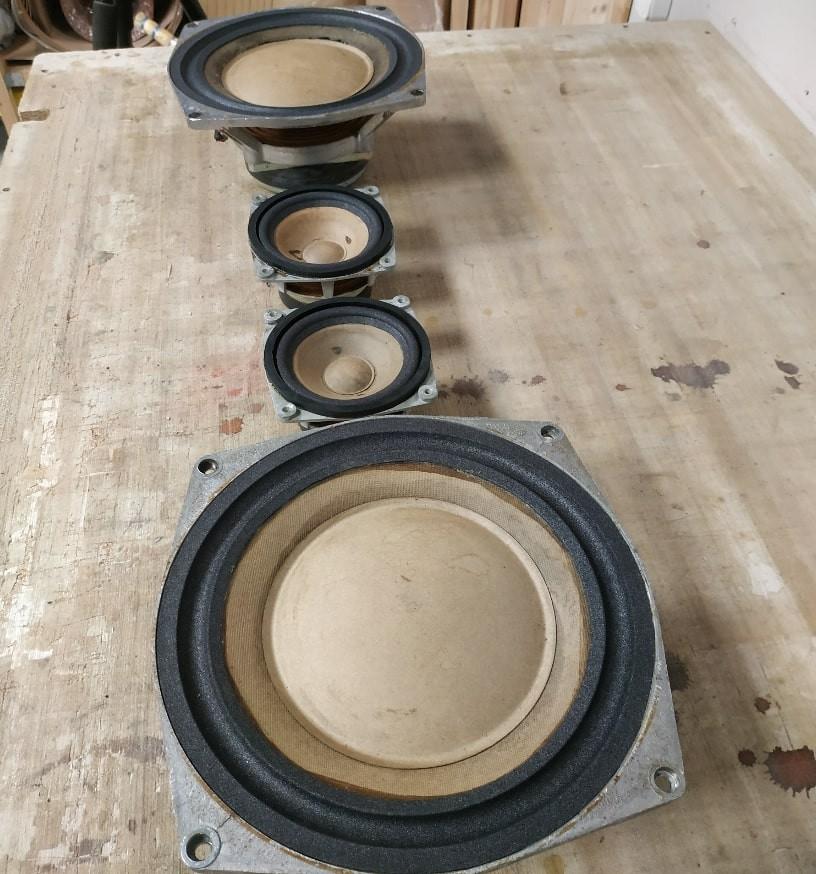

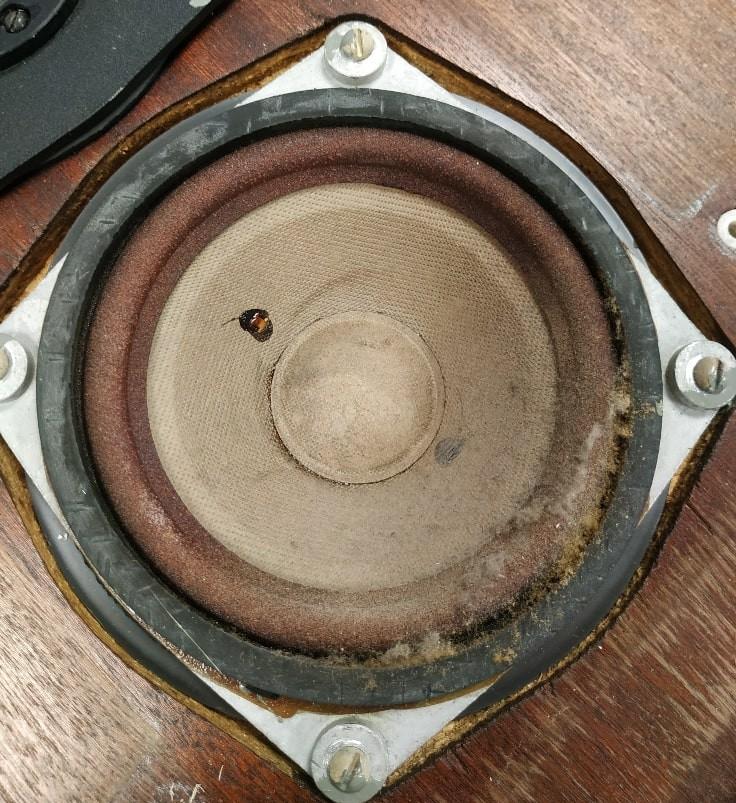

Подвесы на НЧ и СЧ изготовлены из пенополиуретана, и время их не щадит. За все года с момента выпуска они пришли в негодность и больше напоминают пластилин. Сейчас на просторах интернета есть много магазинов, где можно приобрести точно такие же новые подвесы. Старые счищаются и на их место вклеиваются новые. Именно пеновые подвесы и нужно ставить, никакой резины.

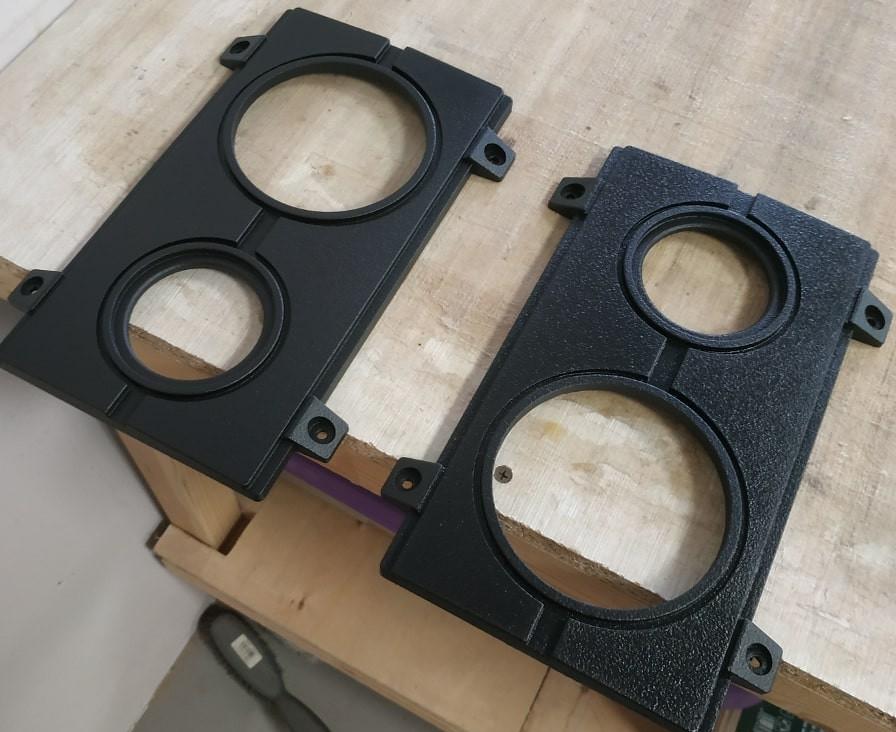

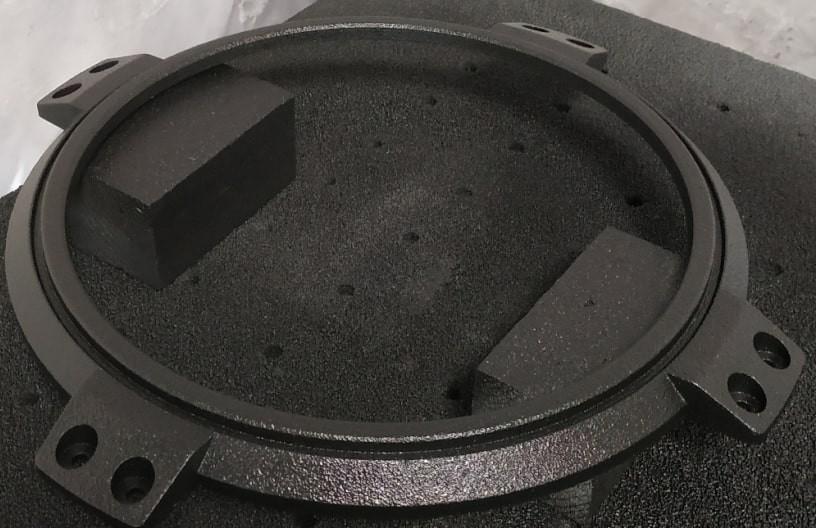

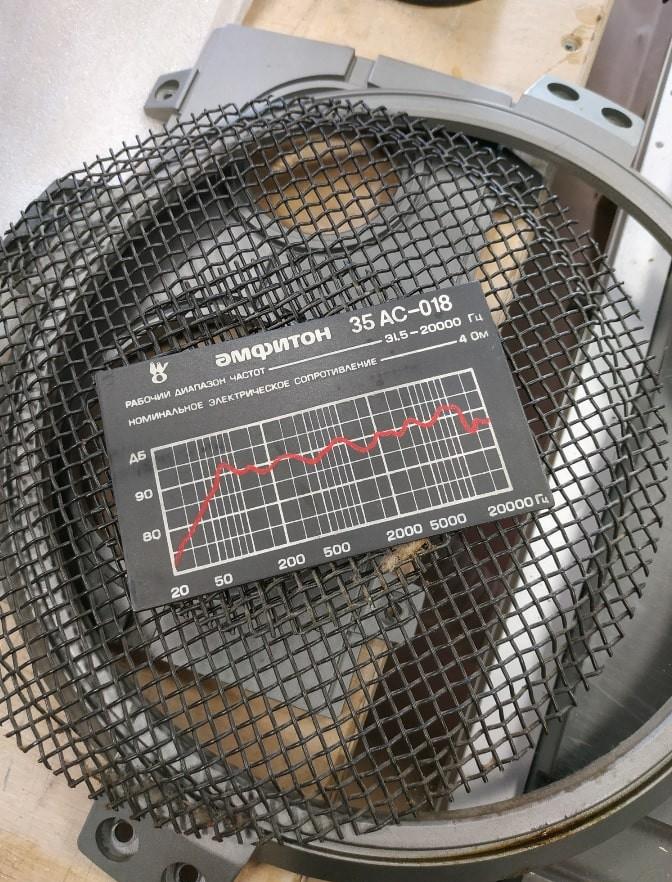

Декоративные накладки, сетки и лицевая часть трубы фазоинвертора окрашены черной фактурной краской.

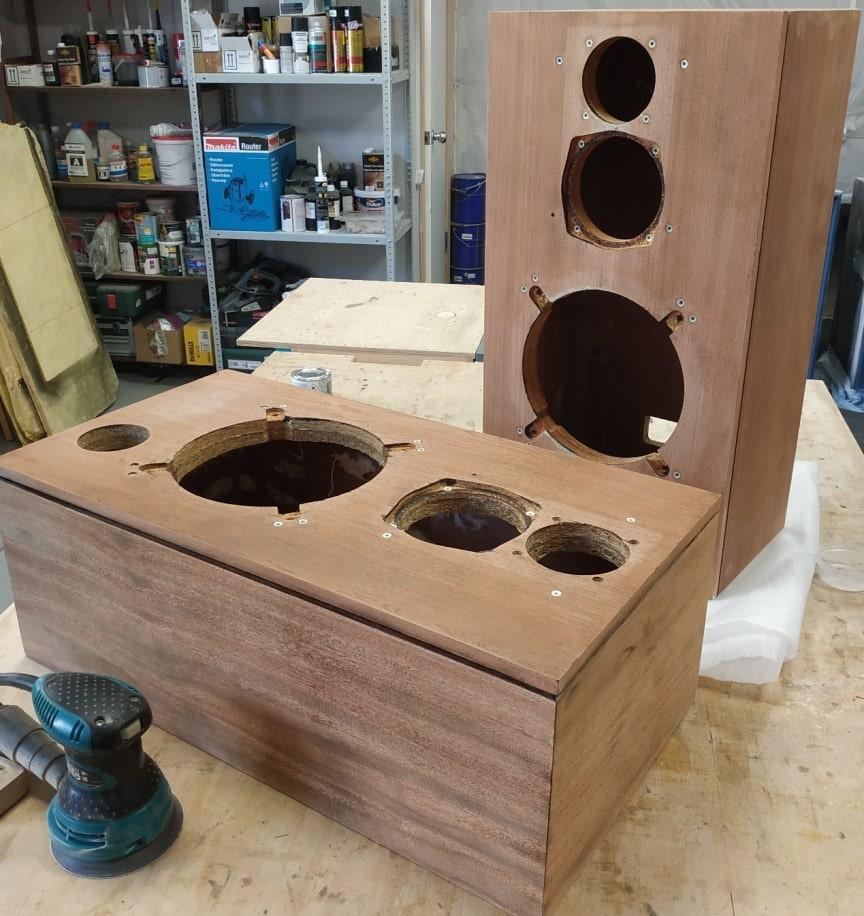

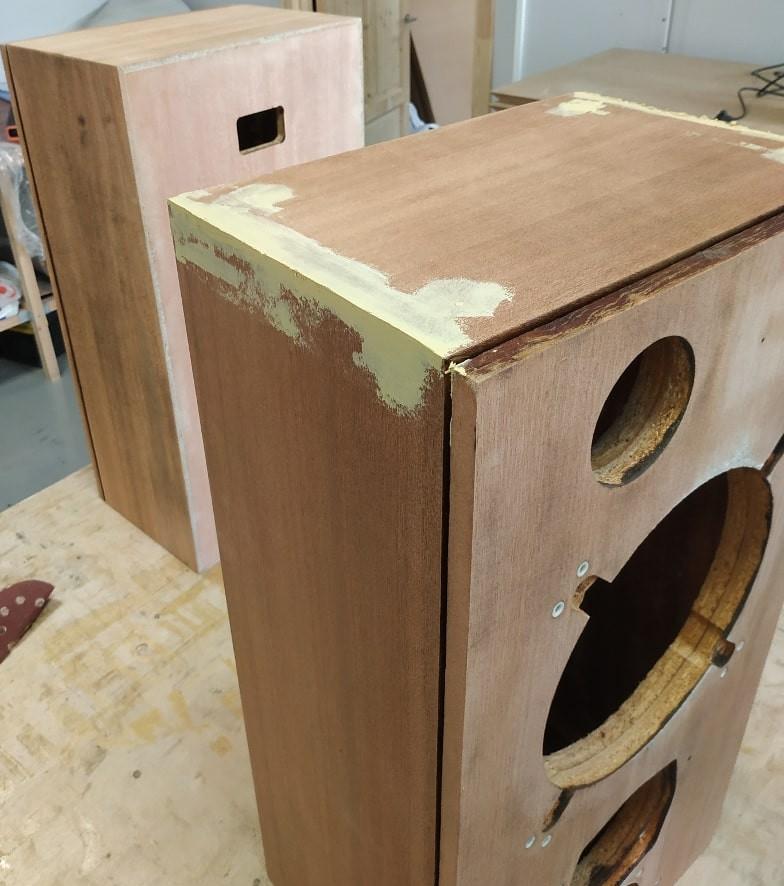

Корпус будет оклеена (фанерован) новым шпоном. Для этого нужно подготовить поверхность. Сколы выравниваем шпаклевкой, неровности зачищаем.

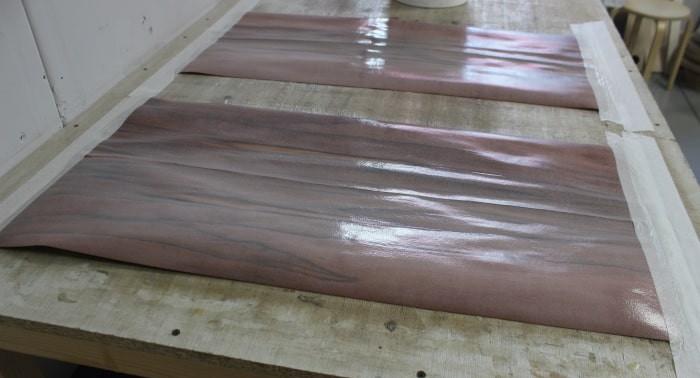

Набираем нужную ширину из строганого натурального шпона. С обратной стороны фиксируем скотчем.
Наносим клей и приклеиваем.

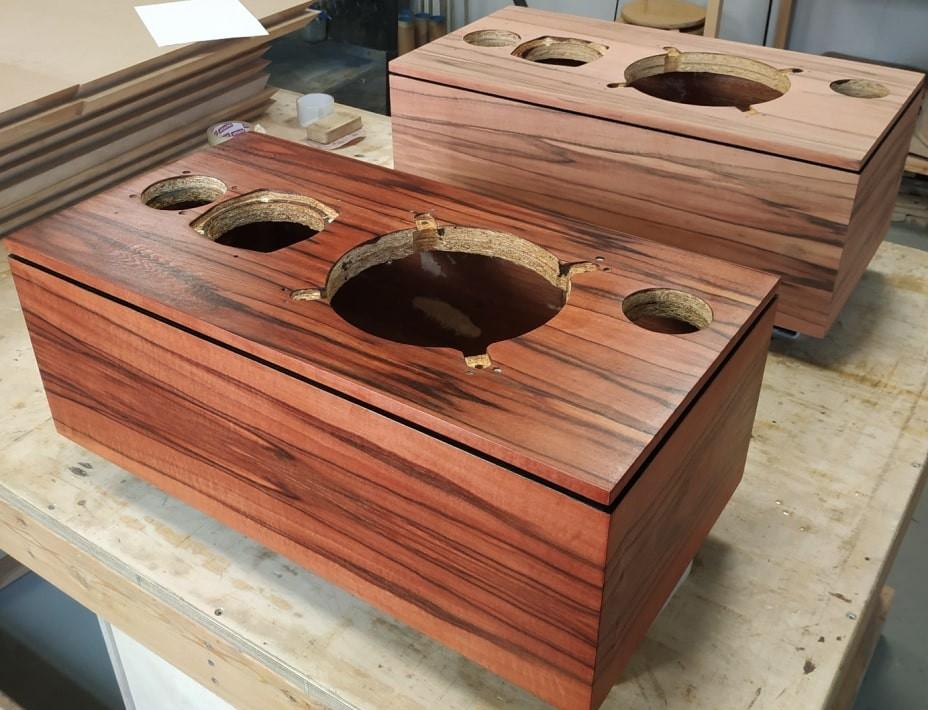

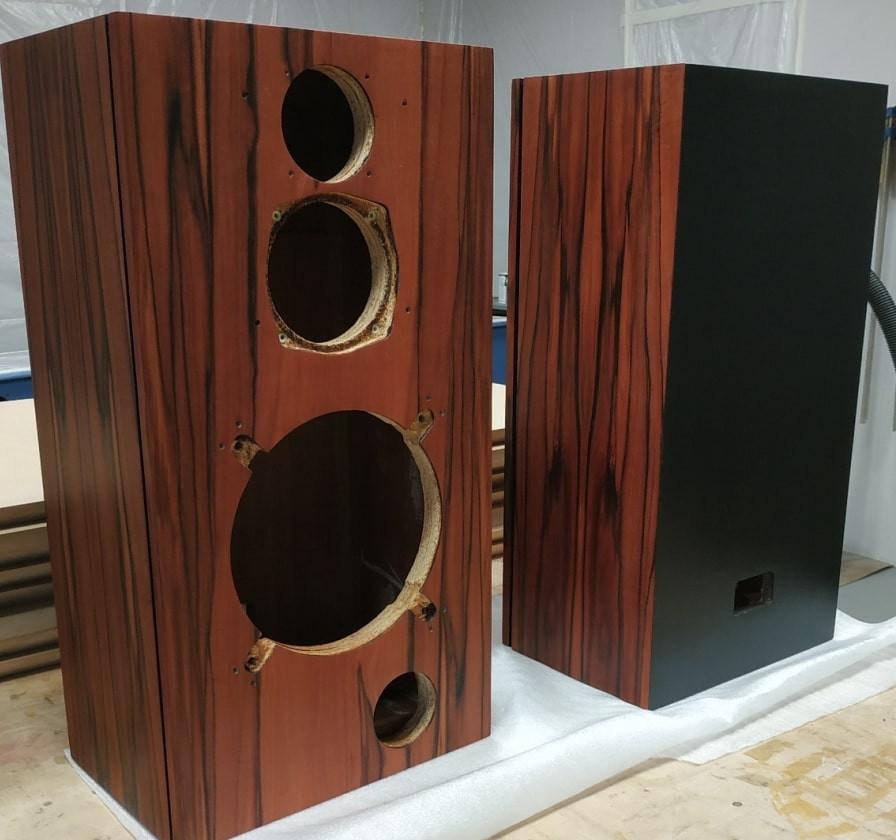

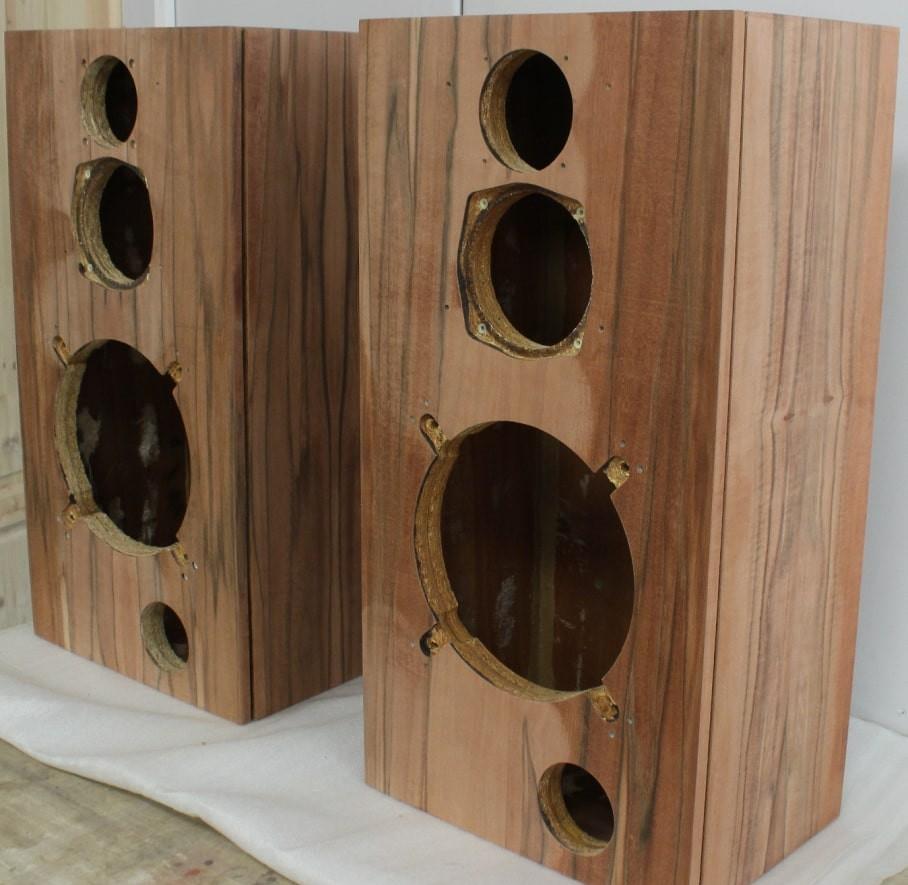

После полного высыхания внешняя отделка практически готова.

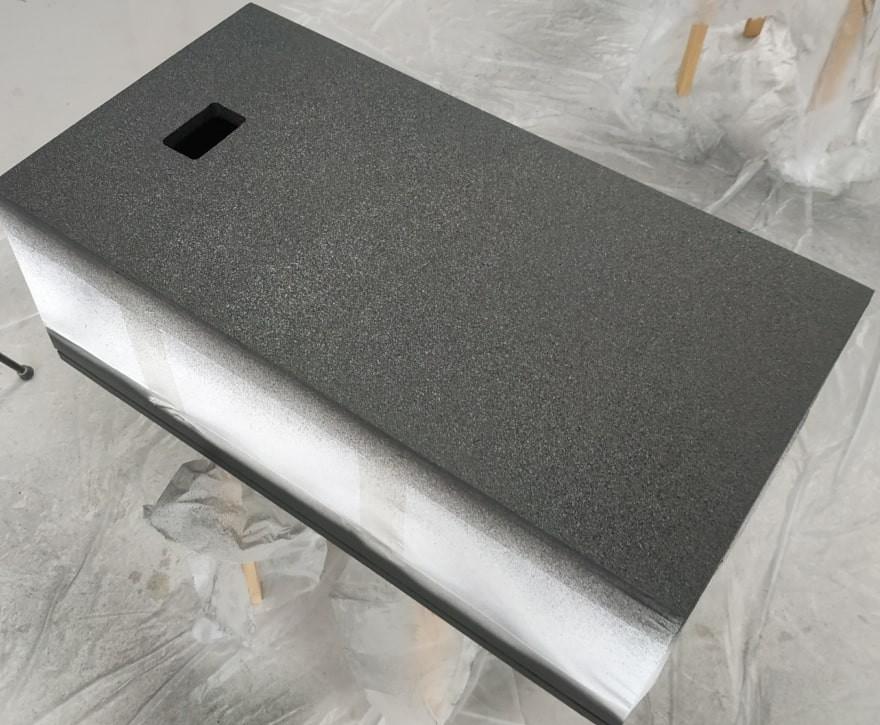

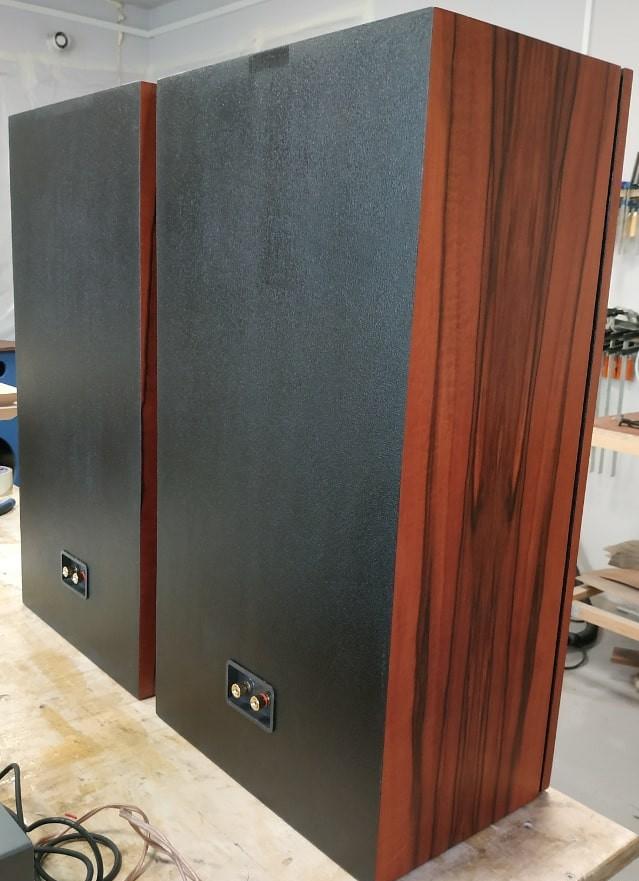

Задняя стенка окрашена так же как и накладки.
Покрытие маслом.

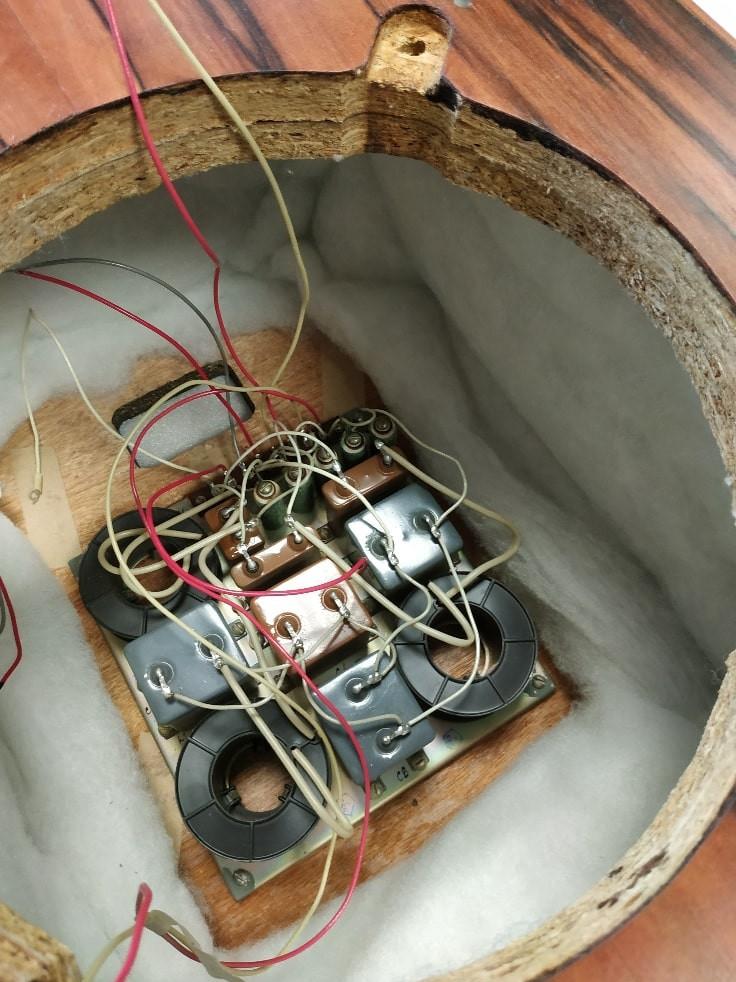

Установка электрического фильтра.

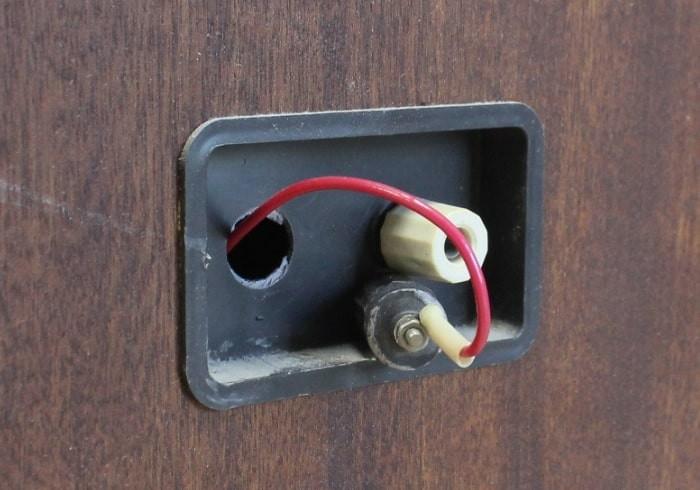

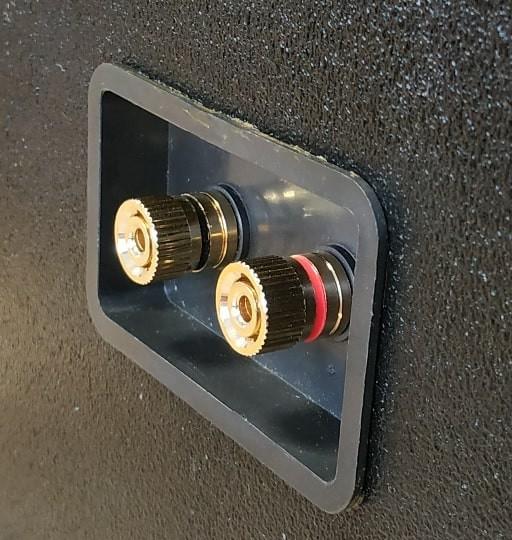

Задняя стенка и клеммная колодка.

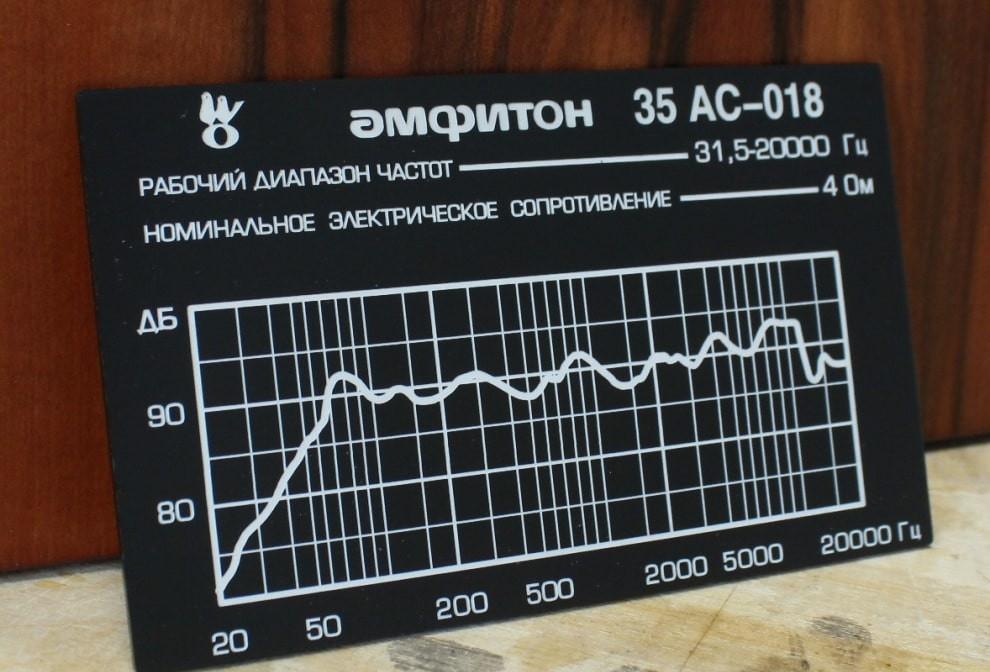

Новые шильдики.
Сборка.

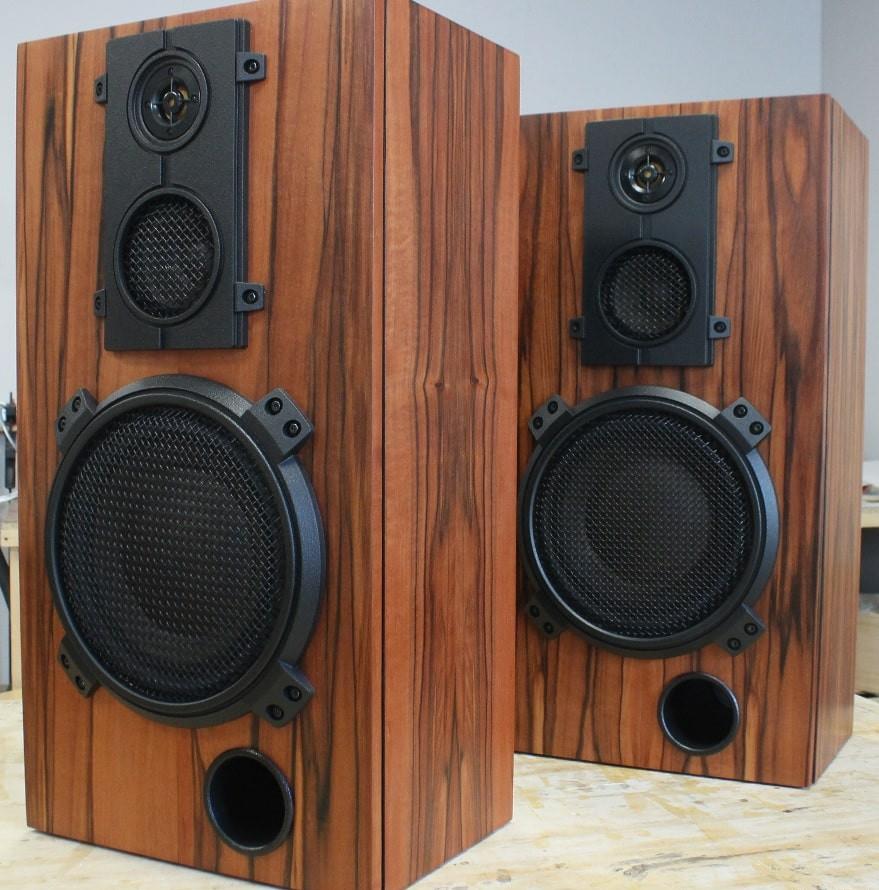

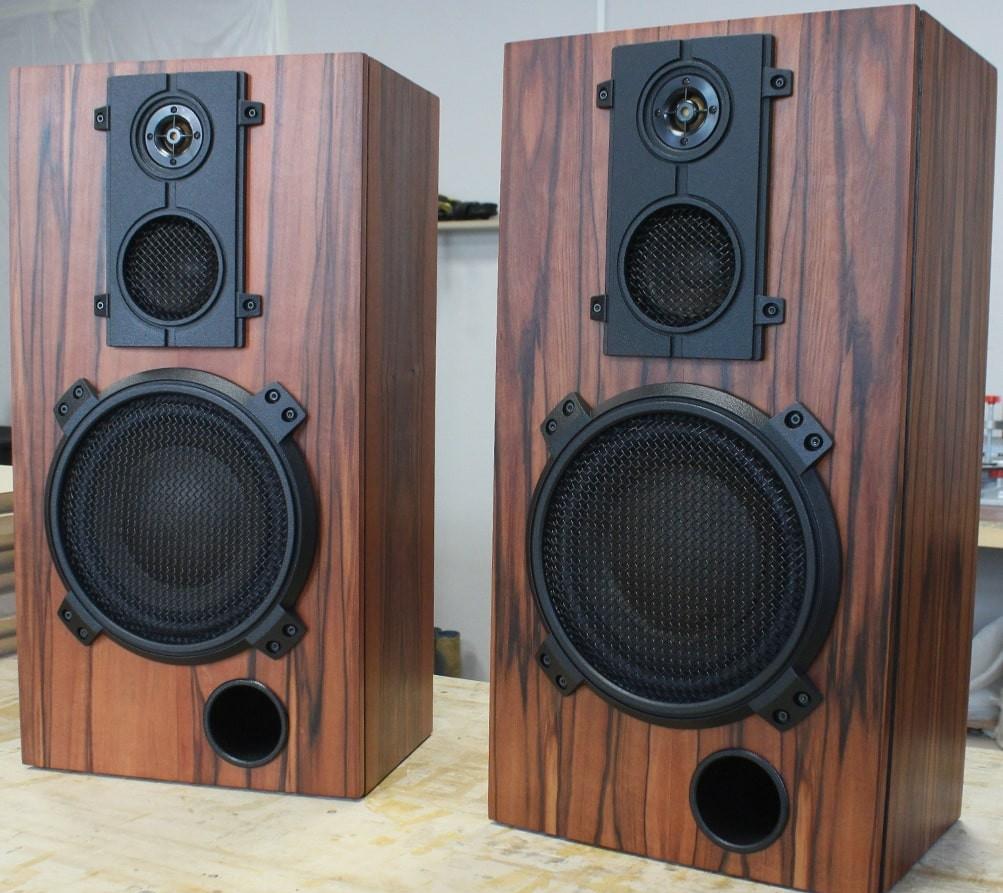

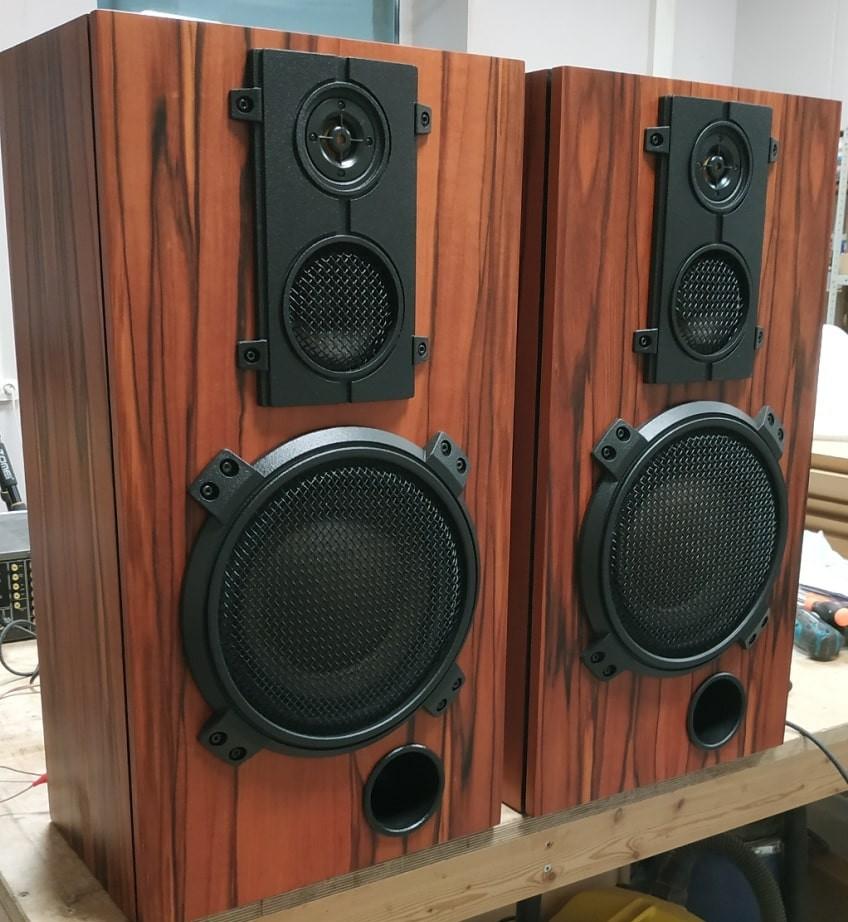

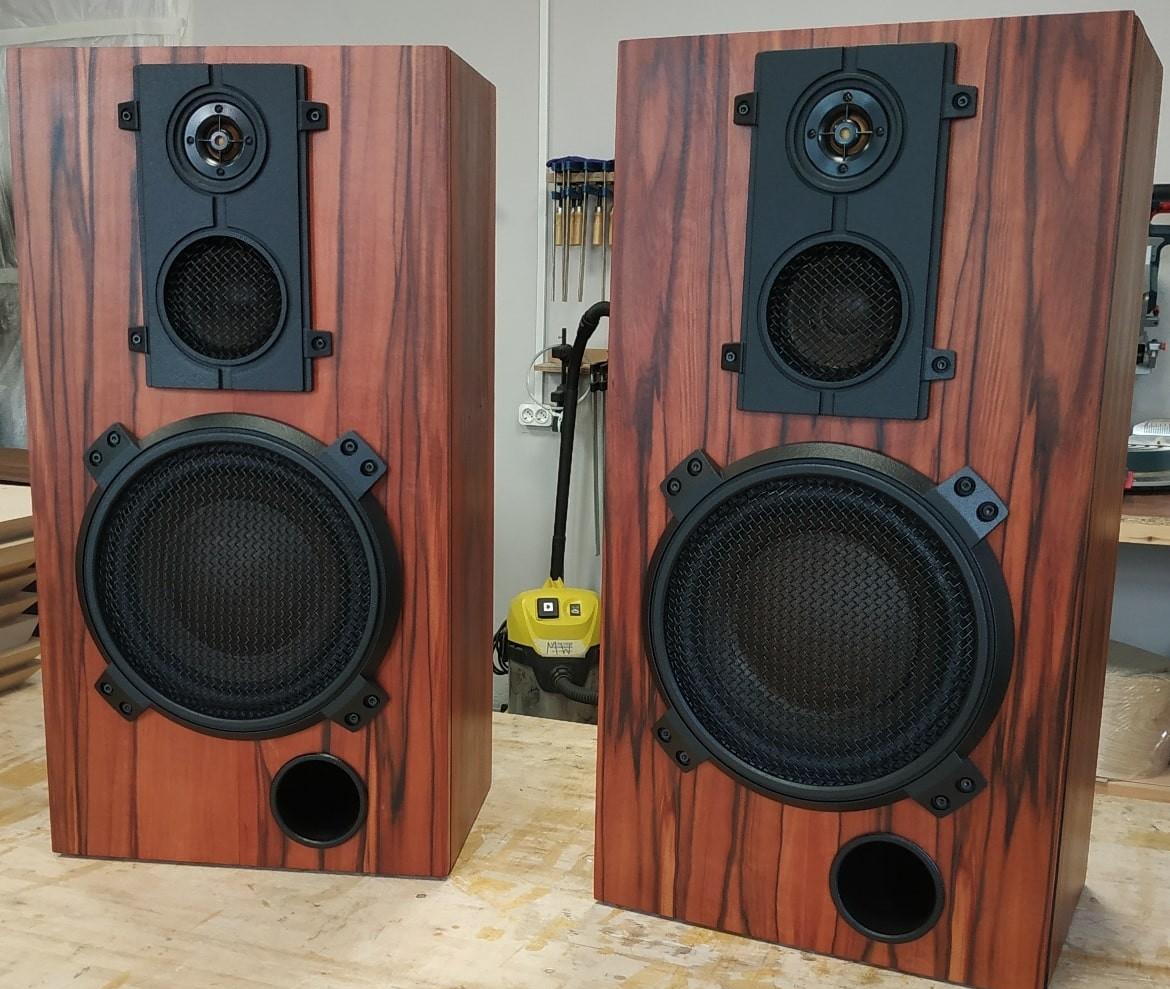

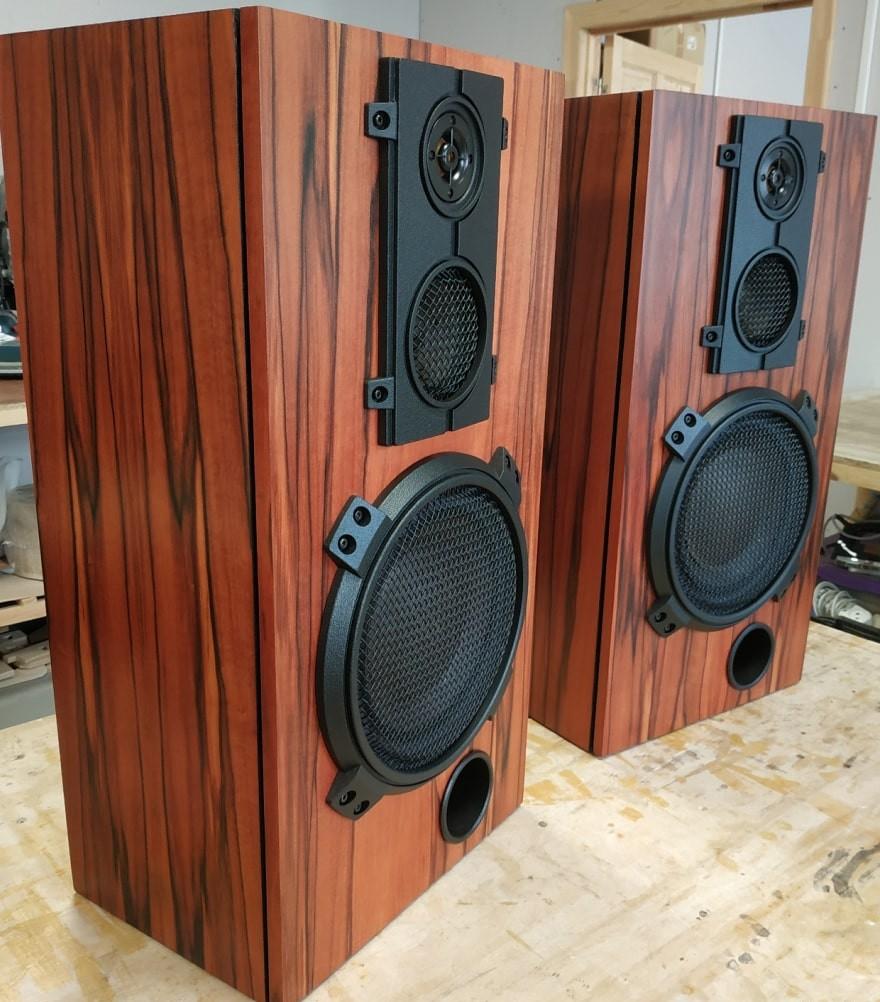

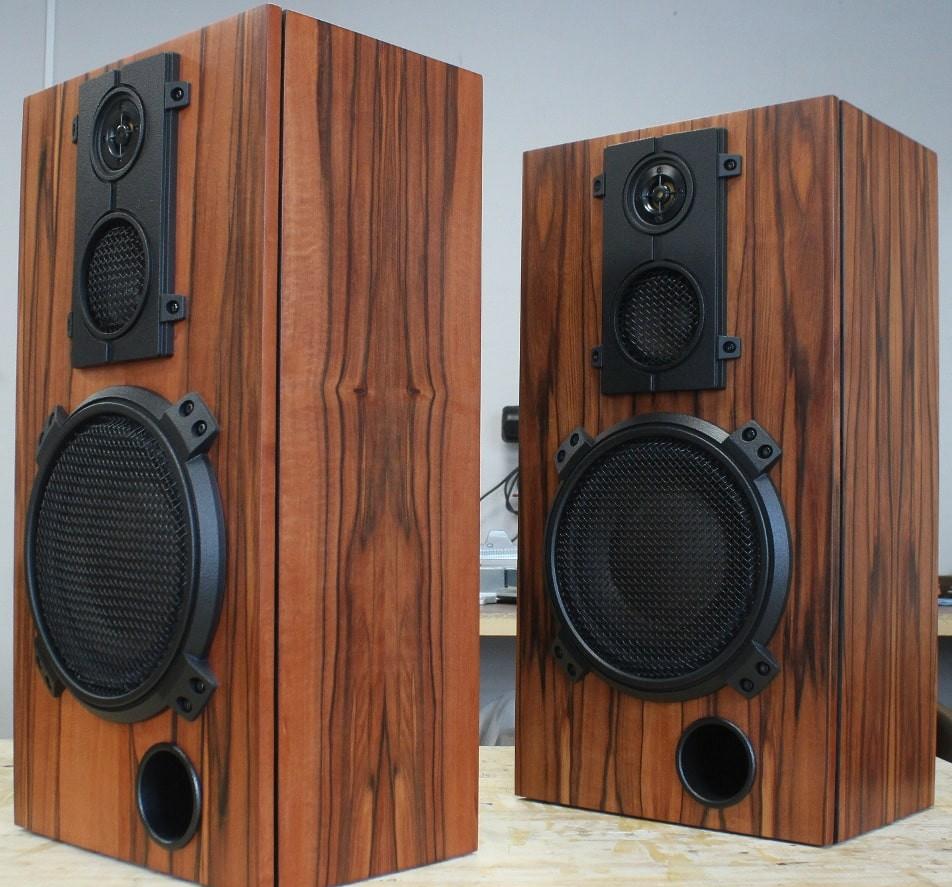

После сборки системы имеют абсолютно новый внешний вид.

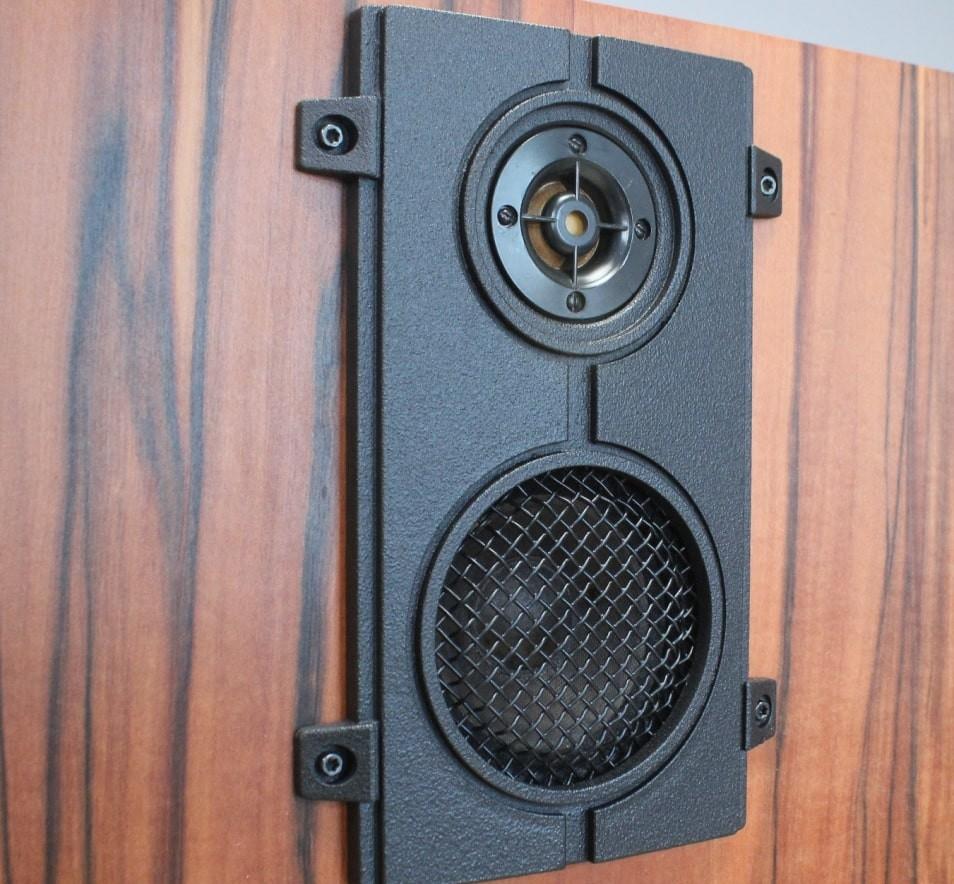

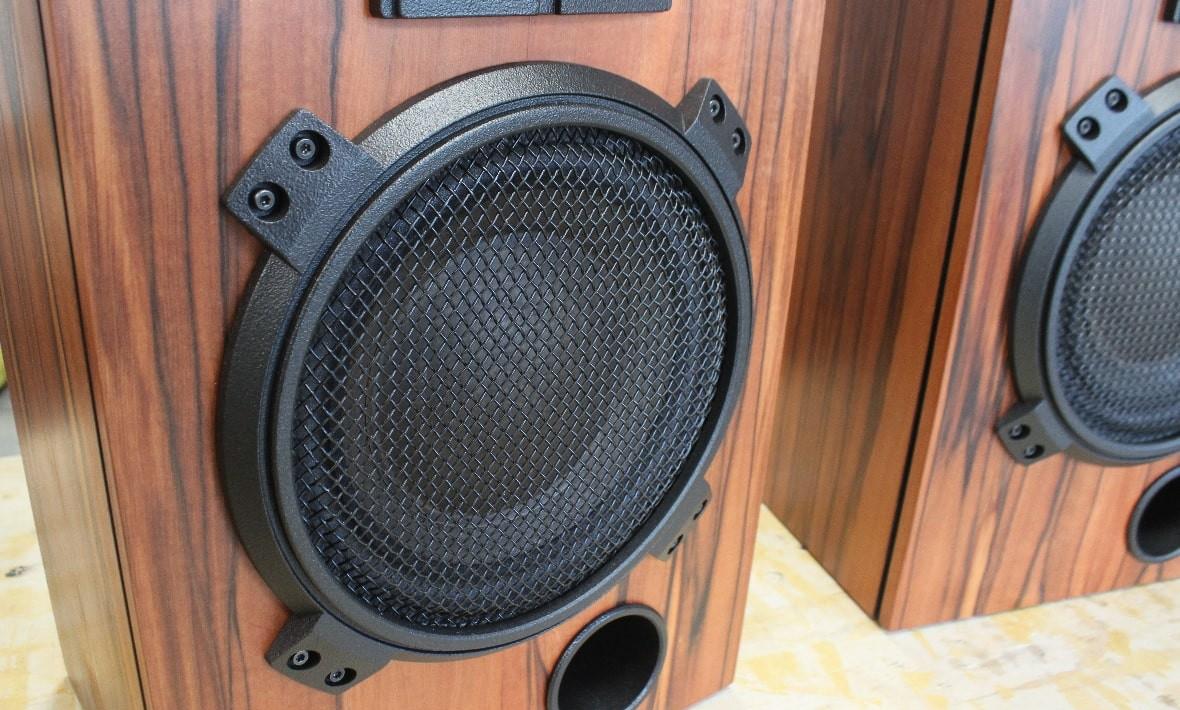

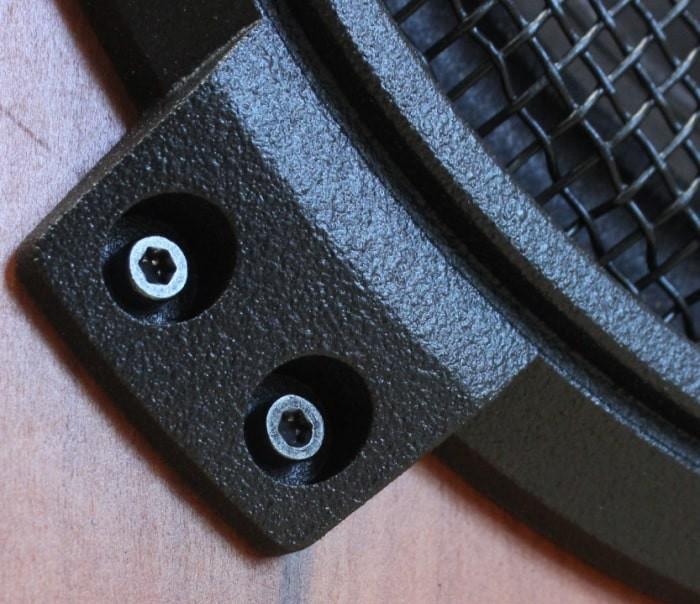

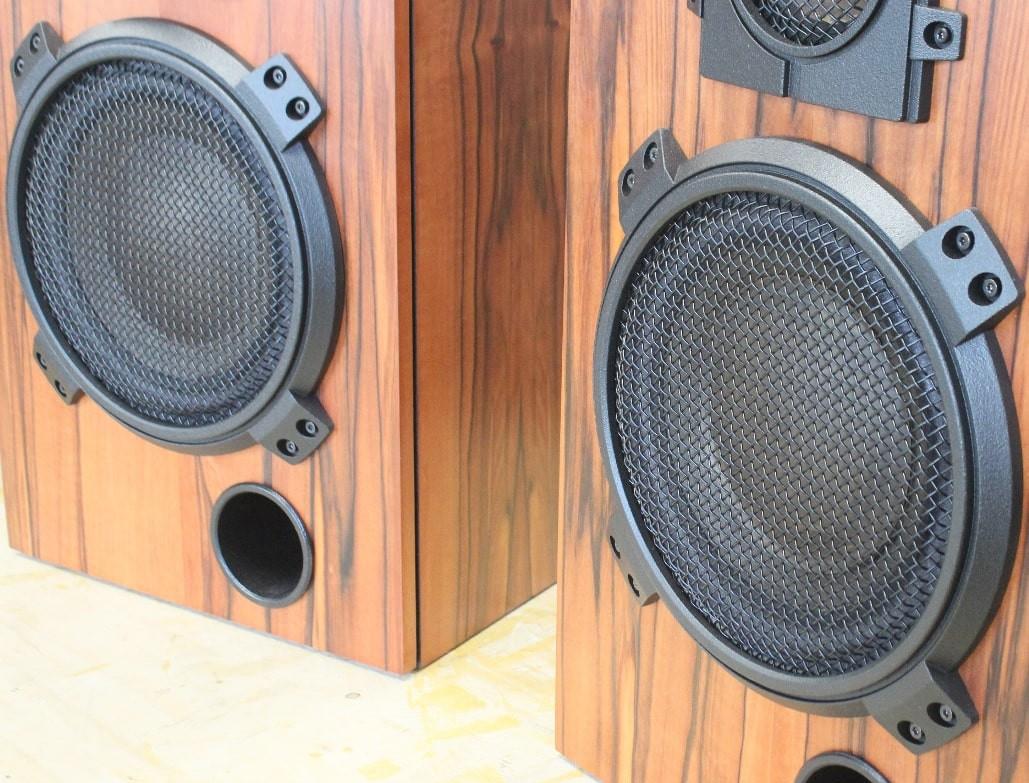

Декоративные накладки на динамики прикручены новыми винтами.

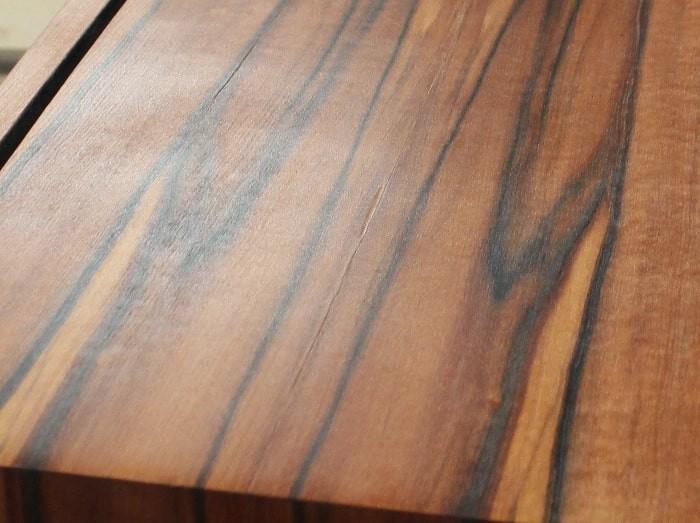

Стык шпона.

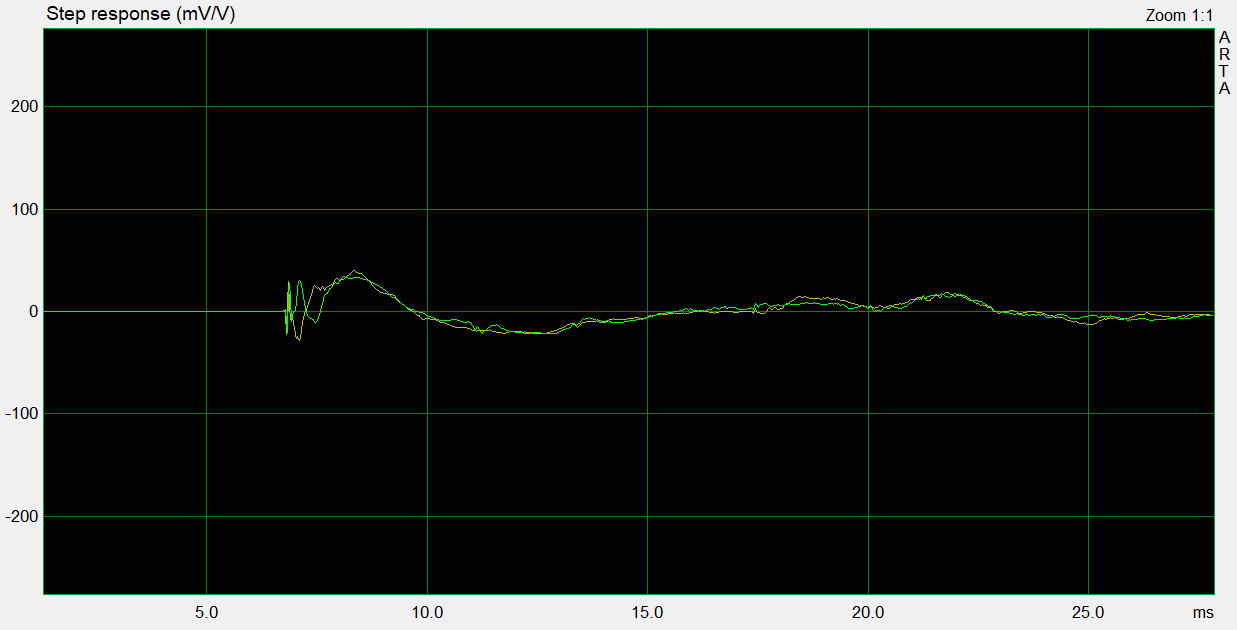

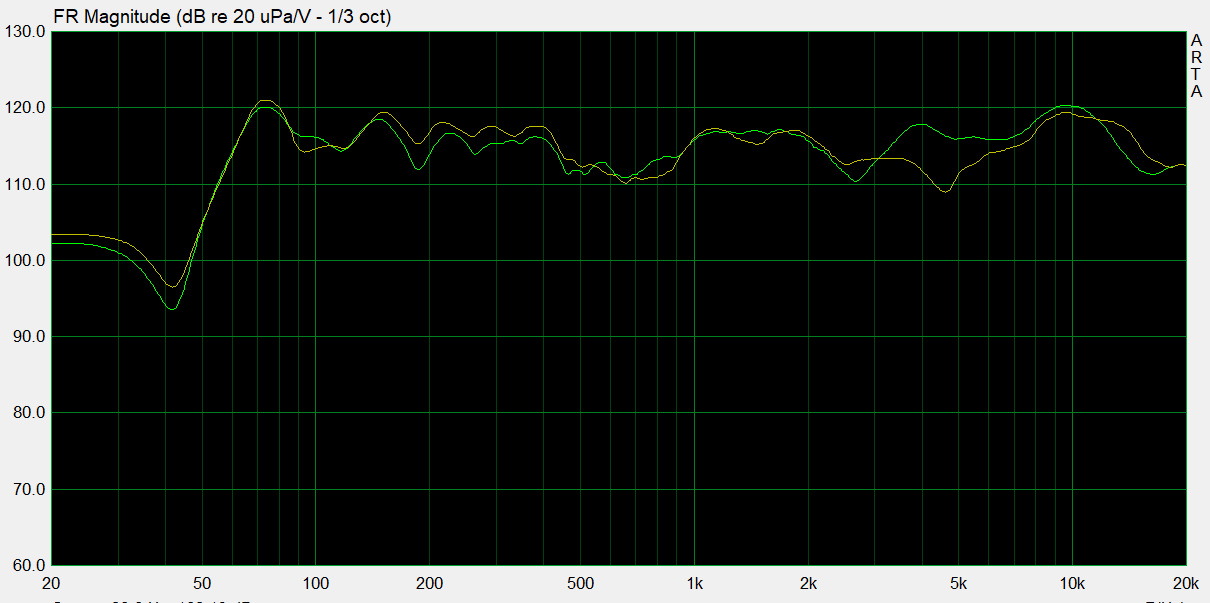

Импульс и АЧХ:
Видео реставрации:
Автор работы: Антон Мороз morozworkshop.ru
