BR 3750 «Konzert» был разработан VEB Musikelektronik Geithhain на основе опыта, полученного при работе с моделями BR25 и BR50. Однако дизайн и расположение динамиков изменились. Впервые представлена на Лейпцигской весенней ярмарке в 1989 году.

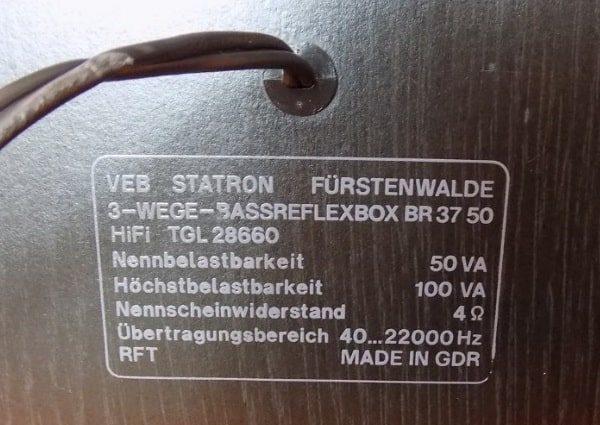

Характеристики RFT BR 3750:
Дальность частот: 40 – 22000 Гц
Чувствительность: 87 дБ
Номинальное сопротивление: 4 Ом
Номинальная мощность: 50 Вт
Максимальная мощность: 100 Вт
Частоты раздела кроссовера: 800 Гц и 2000 Гц
Размеры (ВхШхГ): 575х185×240 мм
Вес одной АС: 9,6 кг
Описание RFT BR 3750

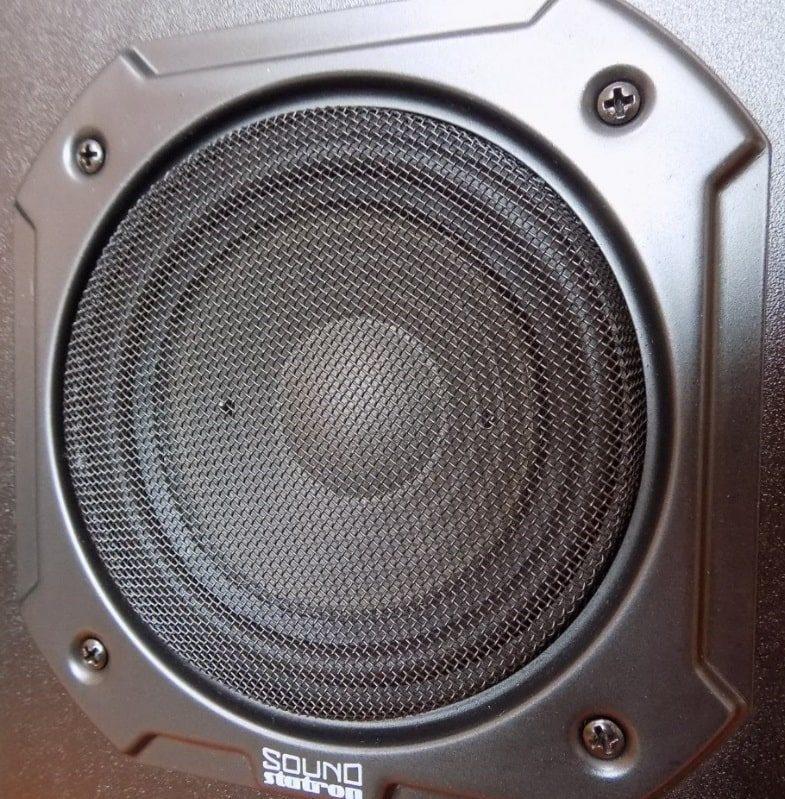

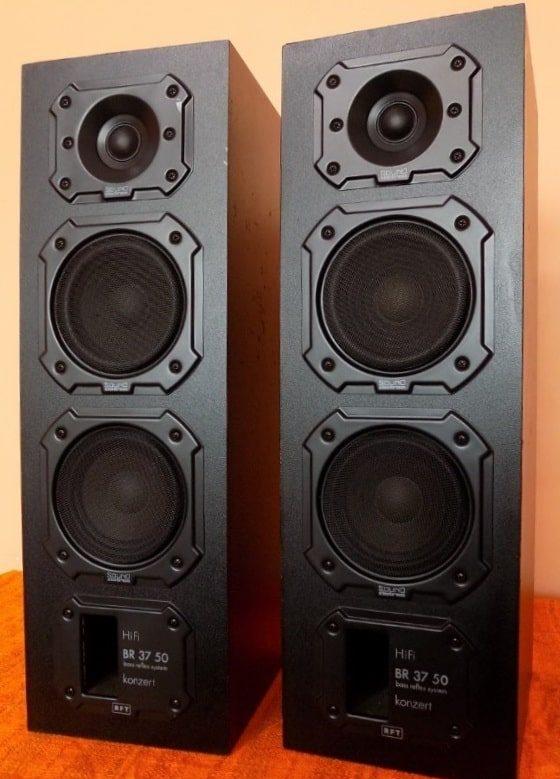

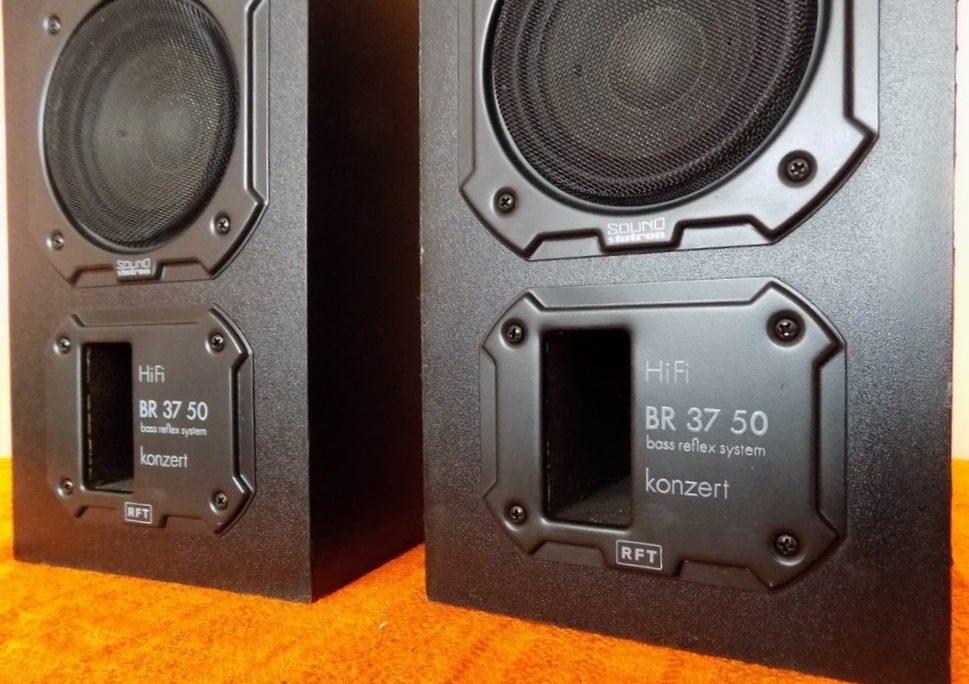

Конструкция колонного корпуса с полезным объемом 17 литров технически очень проста. Он изготовлен из МДФ толщиной 15 мм. Динамики крепятся во фрезерованных рамах с помощью специальных деталей из листового металла спереди. Труба фазоинвертора прямоугольной формы выполнена из картона. Корпус прямоугольный, который либо выкрашен в черный цвет, либо покрыт черным шпоном. Динамики расположены вертикально друг над другом, труба фазоинвертора находится снизу, немного смещена влево. Громкоговорители и труба ФИ закрыты или прикреплены металлическими накладками, окрашенными в черный цвет. Круглая черная металлическая решетка стационарно установлена перед низкочастотными динамиками.

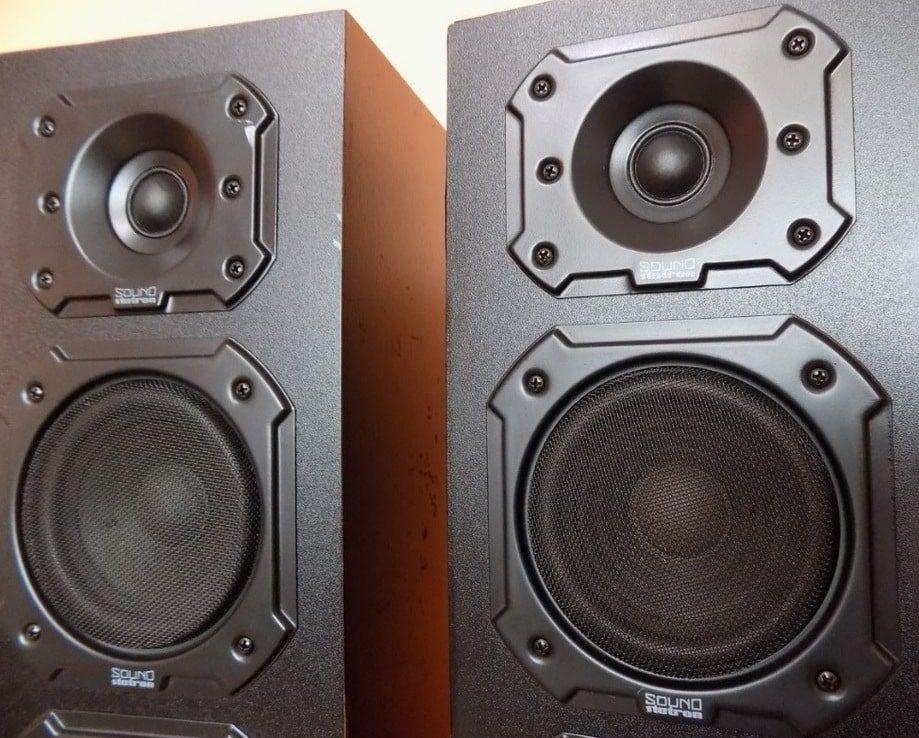

Низкочастотные динамики – L7114 представляют собой 8-омную версию L7102. Они имеет очень мягкий ППУ подвес. Диффузор легкий, бумажный с тиснением. Звуковая катушка намотана на алюминиевом каркасе. В сочетании с системой фазоинвертора достигается нижняя предельная частота в 40 Гц. Включены в схему с разным разделом. Высокочастотный динамик – усовершенствованный 25-мм купольный твитер типа L7104, который, в отличие от предшественника имеет более грубую и, следовательно, жесткую тканевую мембрану. По сравнению с используемым в других случаях куполом L9801 с поликарбонатной мембраной он звучит немного мягче.
Динамики соединены через электрический кроссовер с наклоном 12 дБ/октаву для низких и 18 дБ/октаву для высоких частот. В низкочастотной и средне-низкочастотной ветвях применяются катушки с ферритовым сердечником, в высокочастотной – конденсаторы МКТ. Все компоненты кроссовера размещены на печатной плате. Твитер имеет защиту от перегрузки в виде лампочки на 21 Вт.
Существовал еще один вариант, выпущенный компанией HECO. Большой серый логотип «HECO» на облицовке трубы фазоинвертора и никакой другой маркировки. Этот вариант также имеет тканевую крышку по всей поверхности и клеммы для подключения кабеля.
