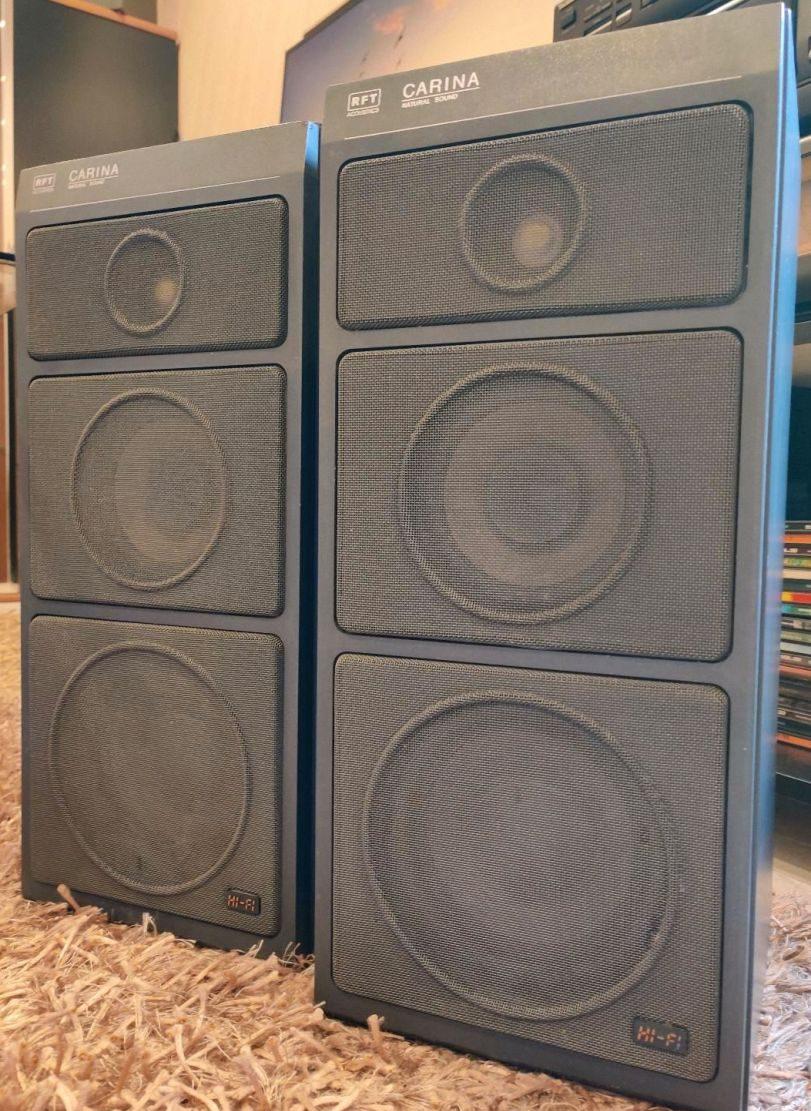

Модель Carina – это 3-полосная компактная акустическая система закрытого типа с внутренним объемом 12,5 литров. Впервые была представлена публике на Лейпцигской осенней ярмарке в 1986 году.
Технические характеристики Carina B9331:
Частотный диапазон: 50 – 20000 Гц
Чувствительность: 84 дБ
Сопротивление: 4 Ом
Рабочая мощность: 14 Вт
Номинальная мощность: 50 Вт
Максимальная мощность: 75 Вт
Частота кроссовера: 1200 Гц и 3800 Гц
Размеры (ВхШхГ): 470х210х220 мм
Масса одной АС: 8,5 кг
Обзор RFT Carina B9331

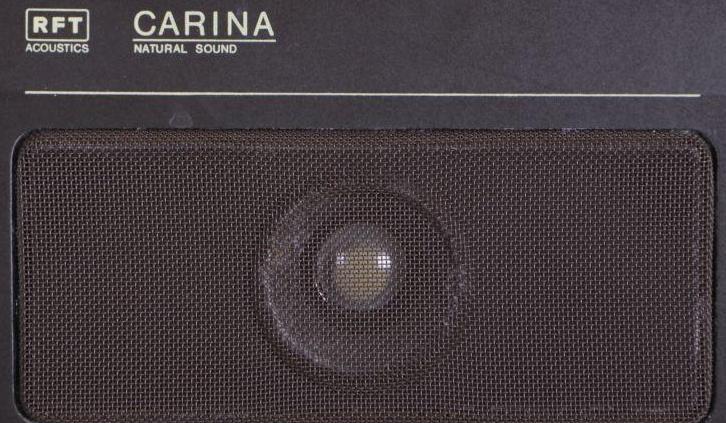

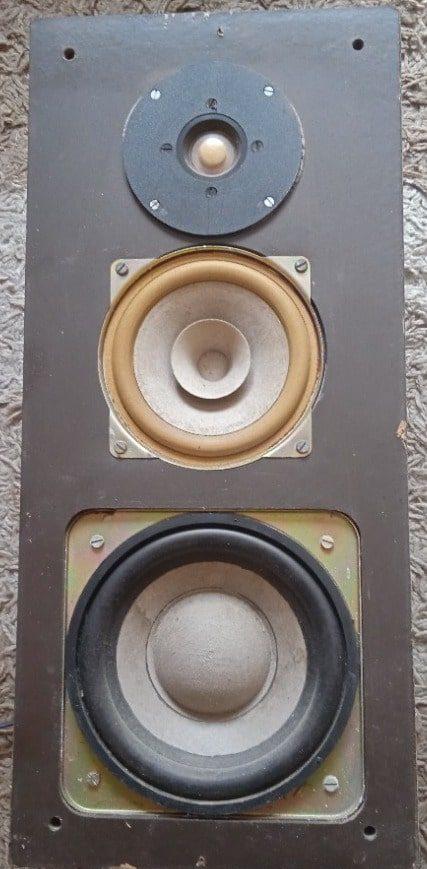

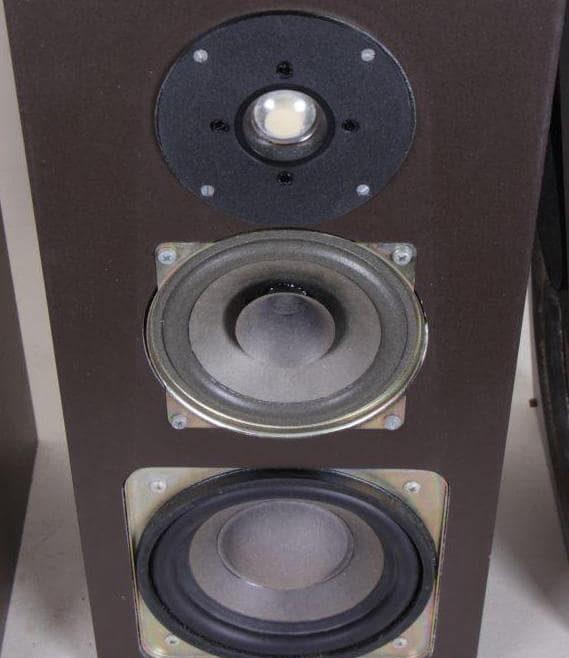

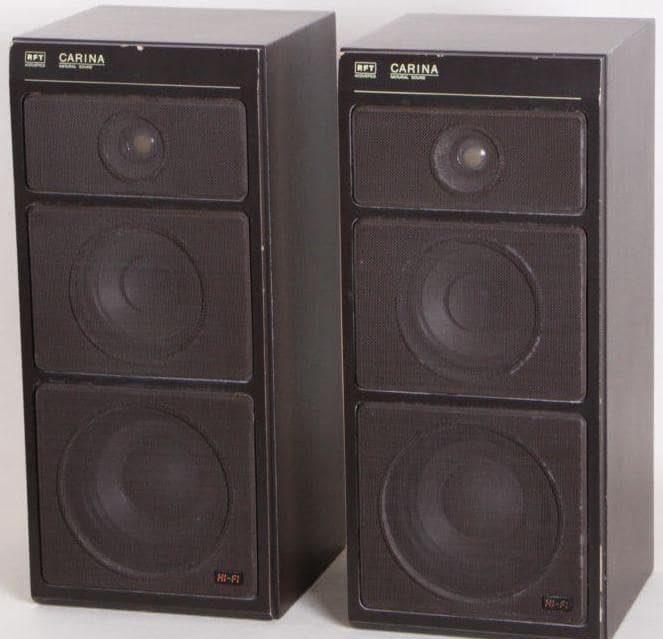

Корпус изготовлен из ДСП толщиной 15 мм. НЧ и СЧ динамики закреплены к лицевой панели через резиновые кольца для герметизации. ВЧ прикручен через фетровое кольцо. Все три динамика расположены вертикально один над другим. Корпус и передняя панель доступны в коричнево-коричневом, коричнево-серебристом, черно-серебристом и черно-черном лаке. Проволочная сетка на передней панели также окрашена в коричневый цвет для коричневой версии, и в черный для серебристой и черной передней панели. Для маркировки коробки использовалась белая или черная трафаретная печать. Дизайн съемной передней панели был позаимствован у модели “Merkur” и закрывает три динамика угловой проволочной сеткой. Поскольку экран функционально эффективен с рупорной насадкой перед купольным твитером, эксплуатация АС без экрана не предполагается.
В качестве НЧ-динамика используется L 2621 мощностью 40 ВА и диаметром корзины 160 мм от VEB Elektroakustik Leipzig. Использование этого динамика в 12,5 л позволяет добиться хорошего воспроизведения низких частот. Он обеспечивает низкую нижнюю частоту среза и меньший подъем звукового давления в диапазоне 100 Гц по сравнению с использованием его в других закрытых корпусах аналогичного размера. Недостатком является более низкая чувствительность, поэтому для его работы необходим мощный усилитель.
Для средних частот используется L 2461. Это широкополосный динамик с диаметром корзины 125 мм, поролоновым подвесом и визером. Он характеризуется высокой мощностью в 20 ВА и широкой, ровной АЧХ. Поскольку динамик не имеет закрытой рамы, он установлен в довольно большой металлический корпус с внутренним демпфированием, чтобы быть отделенным от объема НЧ-динамика.
Для воспроизведения высоких частот используется купольный твитер L 9806 от компании VEB Elektroakustik Leipzig. Он является дальнейшим развитием хорошо известного L 9801, но с увеличенной до 25 ВА мощностью. Это купольный твитер с поликарбонатной диафрагмой характеризуется ровной и широкой частотной характеристикой, а также высокой чувствительностью. Преимущества купольного твитера в том, что благодаря меньшей и, следовательно, более легкой диафрагме по сравнению с конусными твитерами, высокие частоты воспроизводятся лучше и детальнее. Кроме того, куполообразная диафрагма обеспечивает лучшее пространственное распределение звука и меньшую концентрацию высоких частот.
Три динамика соединены между собой через электрический кроссовер с крутизной 12 дБ/октаву, частоты кроссовера составляют 1200 Гц и 3800 Гц. Все компоненты кроссовера находятся на одной плате. Катушка для низкочастотной ветви намотана на ферритовом сердечнике, что позволяет экономить место и медь.

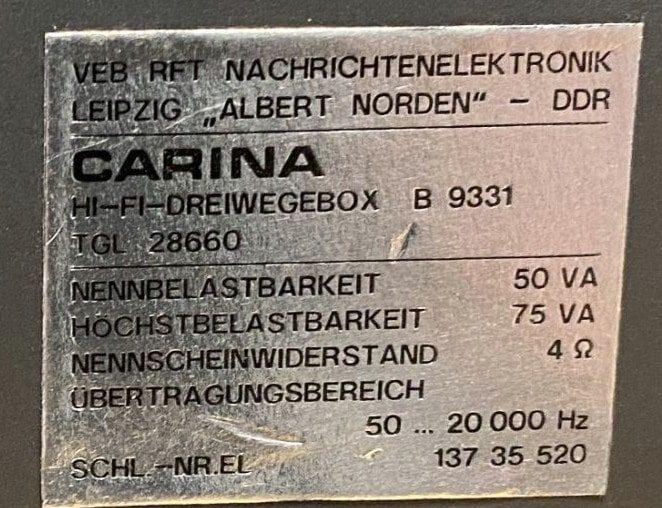

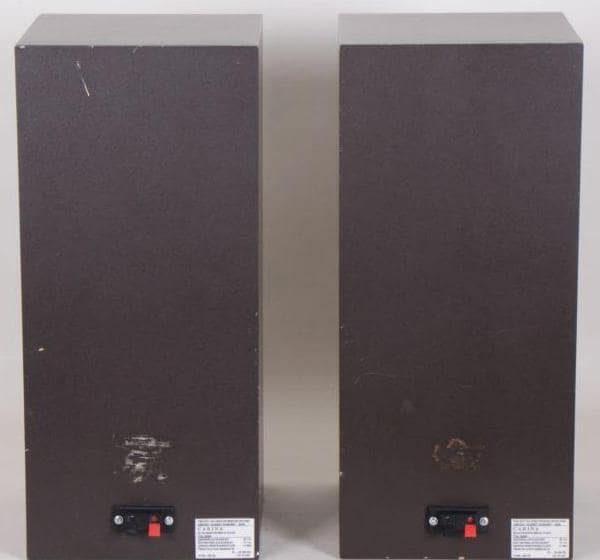

На задней стенке приклеена бирка с названием модели и ее основными характеристиками. Ниже находится выход шнура длинной 3 м.
