Динамик RFT L 2301: характеристики и описание

Производитель: ГДР, VEB Funkwerk, выпуск 70-х годов.

Громкоговоритель RFT L 2301 — это широкополосный драйвер, разработанный в эпоху расцвета восточногерманской аудиоиндустрии. Модель отличается чистым верхом и специфическим звучанием, характерным для продукции VEB Funkwerk. В отличие от более распространенного аналога RFT L 2322, данная модель имеет иные электрические параметры и конструктивные особенности, что делает её уникальной для сборки компактных акустических систем.

Технические характеристики

Основные параметры динамика RFT L 2301, определяющие его применение в акустических системах:

• Диапазон частот: 75 – 16000 Гц
• Чувствительность: 87 дБ

• Номинальная мощность: 6 Вт (ВА)
• Сопротивление: 6 Ом

• Частота основного резонанса (Fs): 110 Гц
• Оптимальный объем корпуса: 6 литров
• Внешние размеры: Ø130х65 мм

• Масса: 0,65 кг

Конструкция и особенности

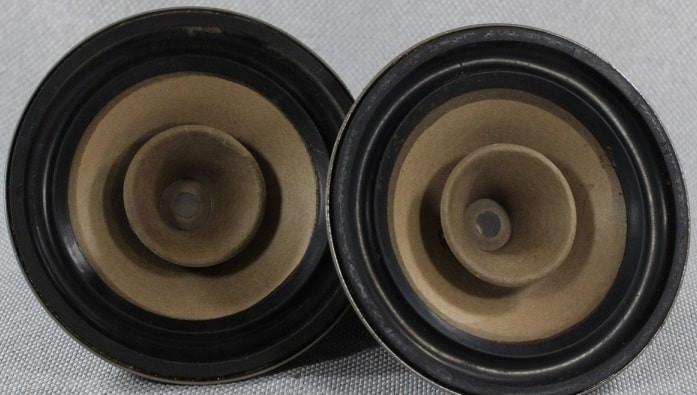

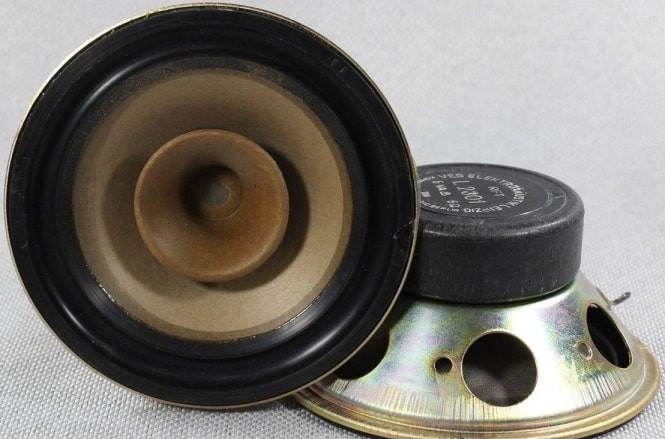

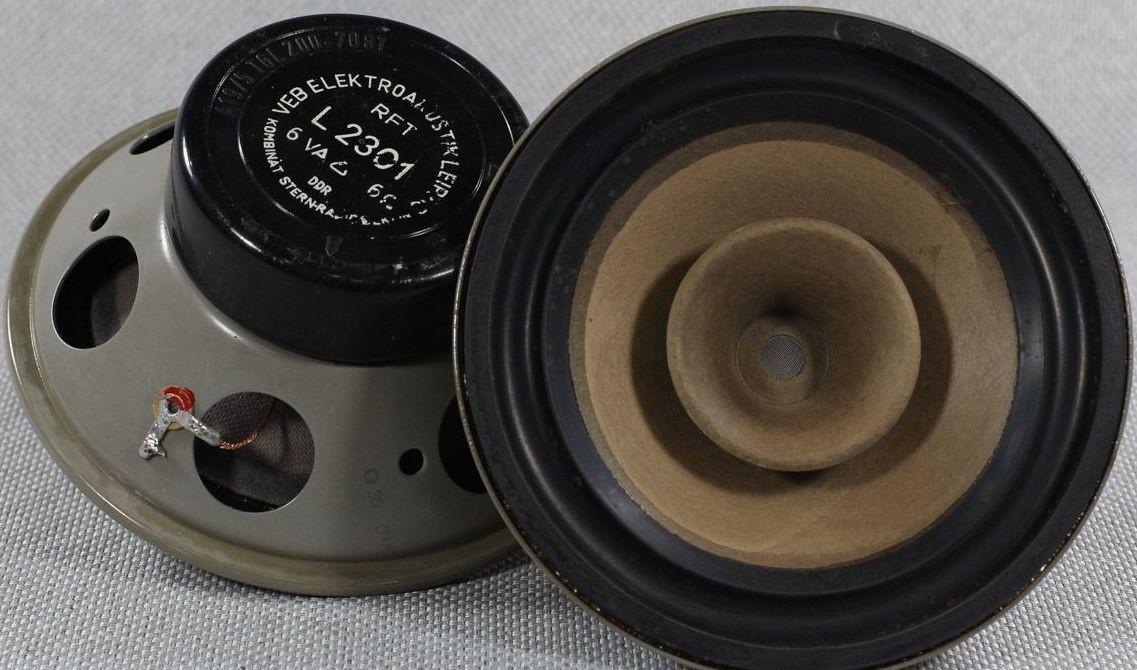

RFT L 2301 представляет собой широкополосную динамическую головку, внешне напоминающую модель RFT L 7114, но с рядом существенных отличий. Диффузор выполнен из бумаги и имеет двухконусную форму, что обеспечивает необходимую жесткость при малой массе. Пылезащитный колпачок также бумажный, с отверстием, которое в заводских условиях заклеивалось тканью для защиты катушки от пыли.

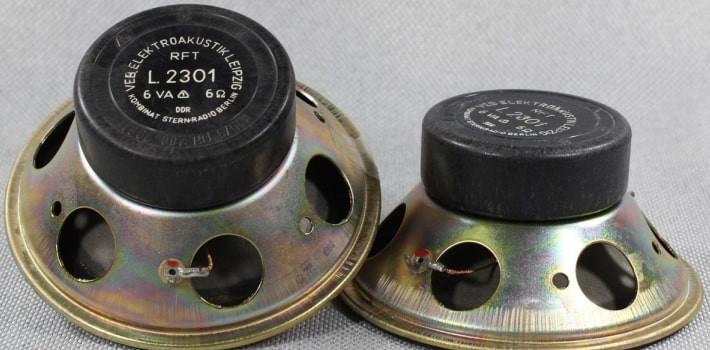

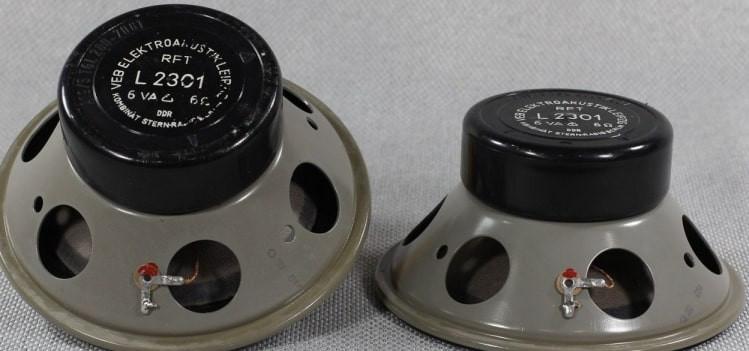

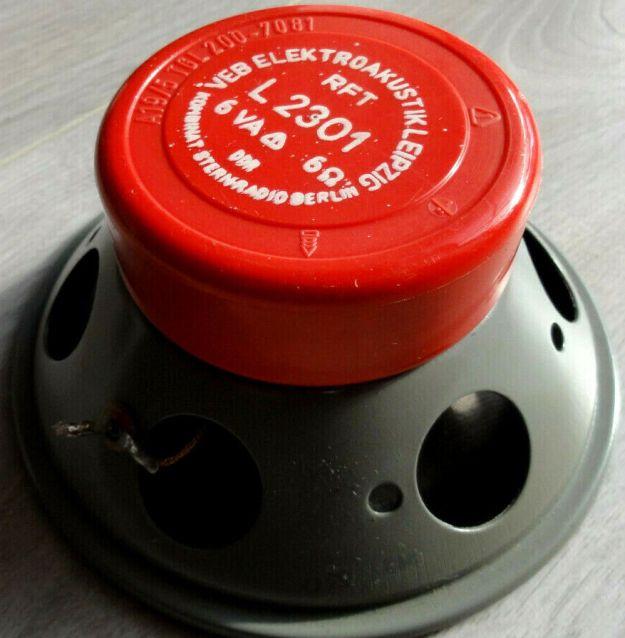

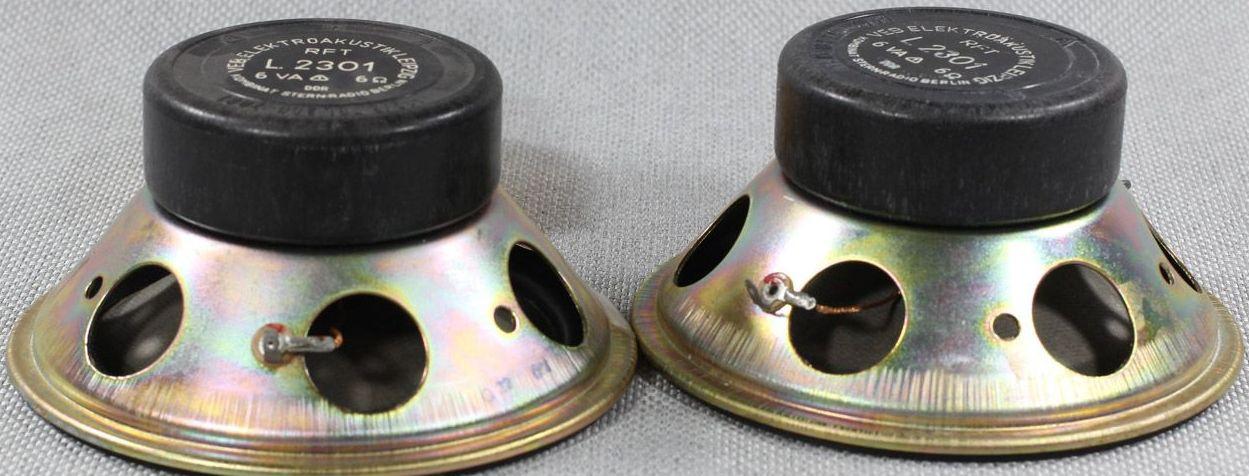

Магнитная система построена на базе кольцевого ферритового магнита, обернутого в защитную пластмассовую пленку. Рама стальная, изготовлена методом штамповки, что характерно для массового производства того периода. Подвес резиновый, обеспечивающий надежную работу в широком диапазоне температур.

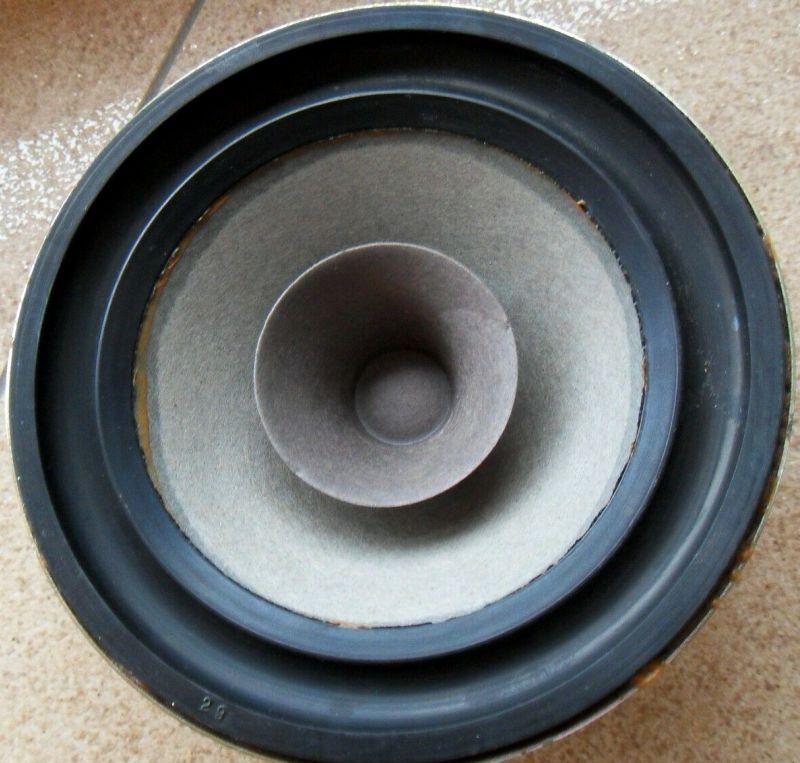

Особое внимание стоит уделить рупору в центре диффузора: он имеет закругленное устье, предназначенное для повышения жесткости конструкции. Этот элемент напоминает решения, применяемые в советских динамиках серии 10ГД, однако электрические параметры RFT L 2301 (в частности, более высокая частота резонанса 110 Гц) делают его менее подходящим для низкочастотных задач по сравнению с аналогами, такими как RFT L 2621.

Динамик устанавливался в компактные малогабаритные акустические системы, выпускавшиеся в ГДР. Благодаря оптимальному объему корпуса всего в 6 литров, RFT L 2301 позволяет создавать небольшие, но достаточно полные по звуку колонки. Чувствительность на уровне 87 дБ позволяет драйверу эффективно работать даже с маломощными усилителями.
