Динамик RFT L 2323: характеристики, конструкция и применение

Широкополосная динамическая головка RFT L 2323 производилась в Германии на заводе . Это устройство предназначалось для использования в компактных малогабаритных акустических системах в качестве самостоятельного излучателя. Динамик отличается надежной конструкцией и характерным для продукции того времени качеством сборки, что делает его востребованным среди любителей ретро-аудио и конструкторов самодельных АС. Для сравнения, другие модели, такие как RFT L 3401, имели иные габариты и частотные характеристики, но подход к созданию магнитных систем оставался схожим.

Технические характеристики RFT L 2323

Основные параметры динамика, определяющие его поведение в акустическом оформлении:

• Диапазон частот: 75 – 16000 Гц
• Чувствительность: 86 дБ
• Номинальная мощность: 6 ВА
• Сопротивление: 8 Ом
• Частота основного резонанса (Fs): 110 Гц

• Внешние размеры: Ø130х71 мм
• Масса: 0,57 кг

Конструкция и особенности звучания

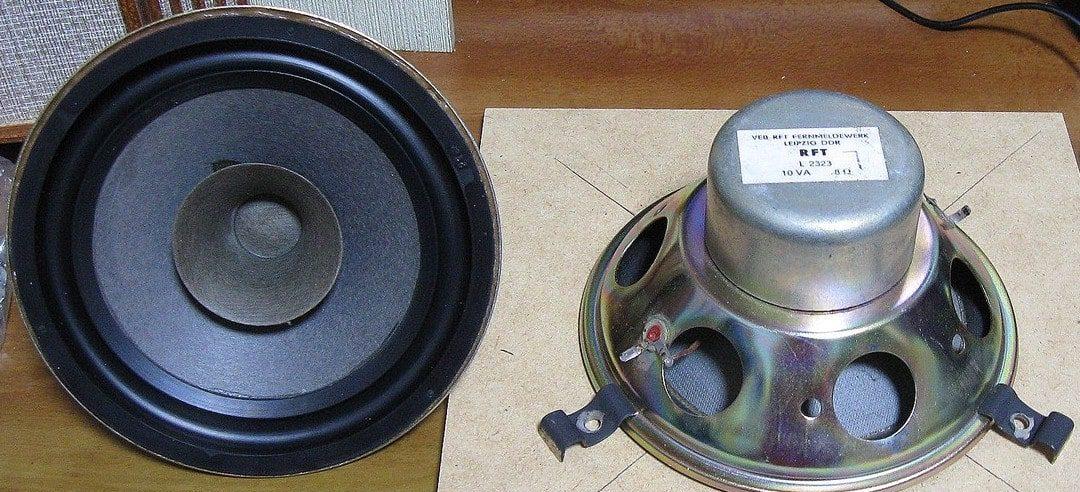

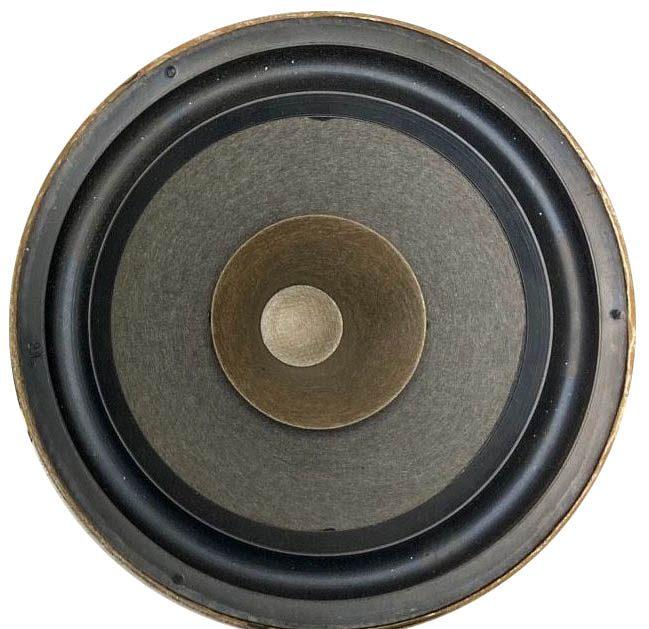

Рама динамика выполнена из стали методом штамповки, что обеспечивает жесткость конструкции при относительно небольшом весе. Диффузор имеет двухконусную форму с дополнительным рупором (визером) и изготовлен из бумаги. Подвес резиновый, что говорит о долговечности элемента и его устойчивости к перепадам температур. Магнитная система построена на базе кольцевого ферритового магнита, защищенного пластмассовой пленкой от внешних воздействий.

Благодаря чувствительности 86 дБ и резонансной частоте 110 Гц, динамик требует внимательного подхода при проектировании корпуса. Оптимальным объемом для закрытого ящика (AC) считается 6 литров. При таких параметрах RFT L 2323 способен воспроизводить достаточно чистый звук в среднем диапазоне, хотя низкие частоты будут ограничены высоким резонансом. Для любителей экспериментов с акустикой также интересна модель RFT L 2901, которая предлагает альтернативные параметры для разных типов корпусов.

Динамик часто использовался в составе компактных систем, таких как RFT Kompaktbox B 7114, где его габариты и характеристики позволяли получить сбалансированное звучание в ограниченном пространстве. Если вы планируете реставрацию старой техники или создание кастомной акустики, этот динамик может стать отличным выбором благодаря доступности запчастей и наличию документации. Более подробные списки и брошюры по серии RFT можно найти в обсуждении: RFT – динамики, акустика (списки и брошюры).
