Высокочастотный динамик RFT L 9801: характеристики, размеры и аналоги

Высокочастотный динамик RFT L 9801 — это классический компонент советской и восточногерманской аудиоаппаратуры, созданный для воспроизведения верхних частот. Изготовленный на заводе VEB Funkwerk (Германия) в 70-80-х годах, этот твитер отличается надежностью и специфическим, теплым звучанием, востребованным среди аудиофилов, занимающихся реставрацией винтажной техники. В отличие от современных решений, здесь используется кольцевой ферритовый магнит и пленочный купол, что формирует уникальную акустическую подпись. Для создания полноценной акустической системы этот динамик часто комбинируют с низкочастотными аналогами, такими как 100 ГДН-6-8.

Конструкция RFT L 9801 лишена сложных современных элементов, таких как фазоинверторы или встроенные кроссоверы, которые физически не применимы в чистом твитере. Это простой динамический излучатель, требующий внешнего кроссовера для разделения частот. Верхний фланец выполнен из пластика, а магнитная система обернута в защитную пленку. Расстояние между отверстиями крепления составляет 90 мм, что является стандартом для многих Hi-Fi систем того времени.

Технические характеристики RFT L 9801

Ниже приведены реальные параметры высокочастотной головки, основанные на заводских спецификациях и измерениях.

Производитель: Германия, , выпуск 1970–1980-х годов.

Характеристики RFT L 9801:

Диапазон частот: 2000 – 18000 Гц

Чувствительность: 92 дБ

Мощность: 15 ВА

Сопротивление: 4 Ом

Внешние размеры: Ø100х40 мм

Вес: 0,63 кг

Описание RFT L 9801

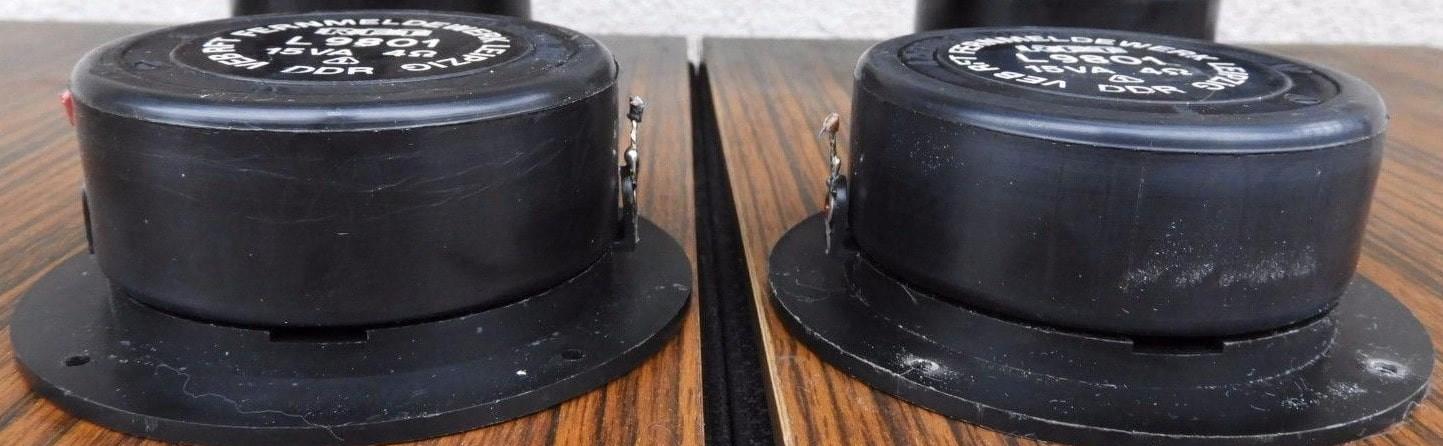

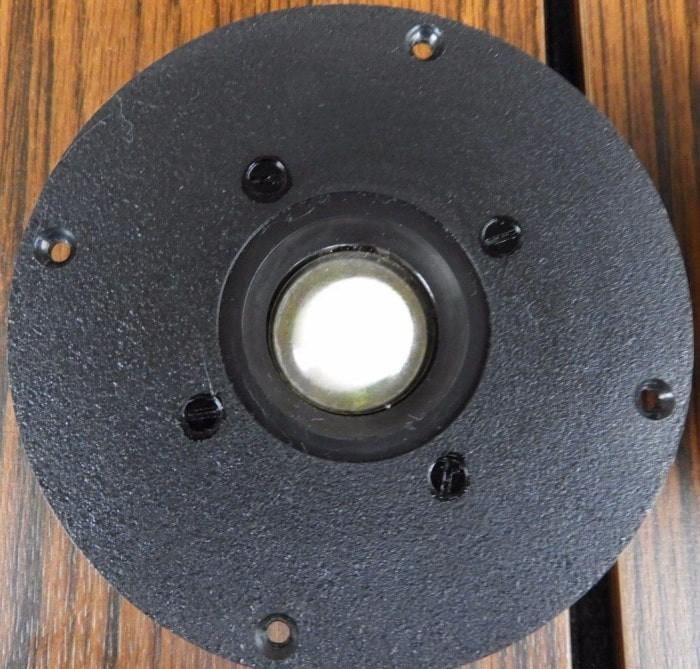

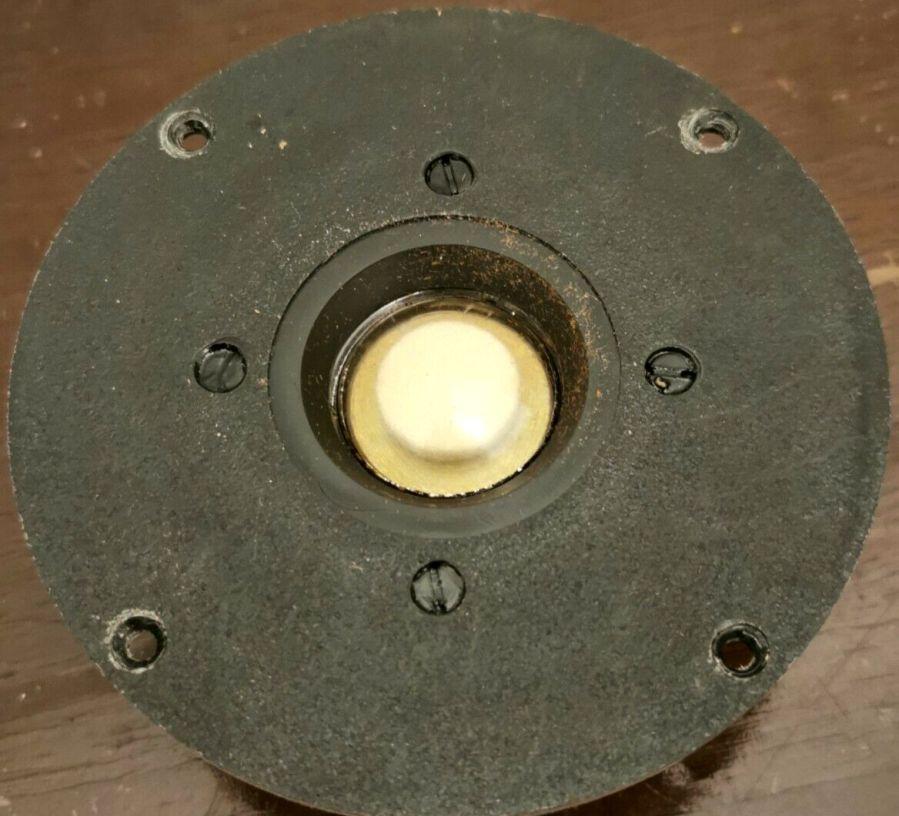

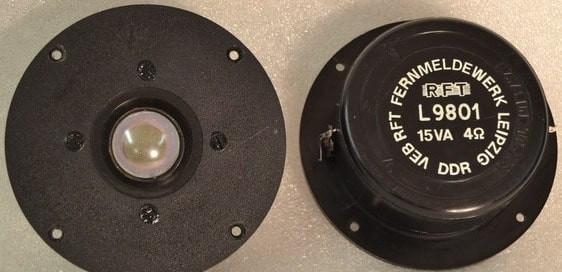

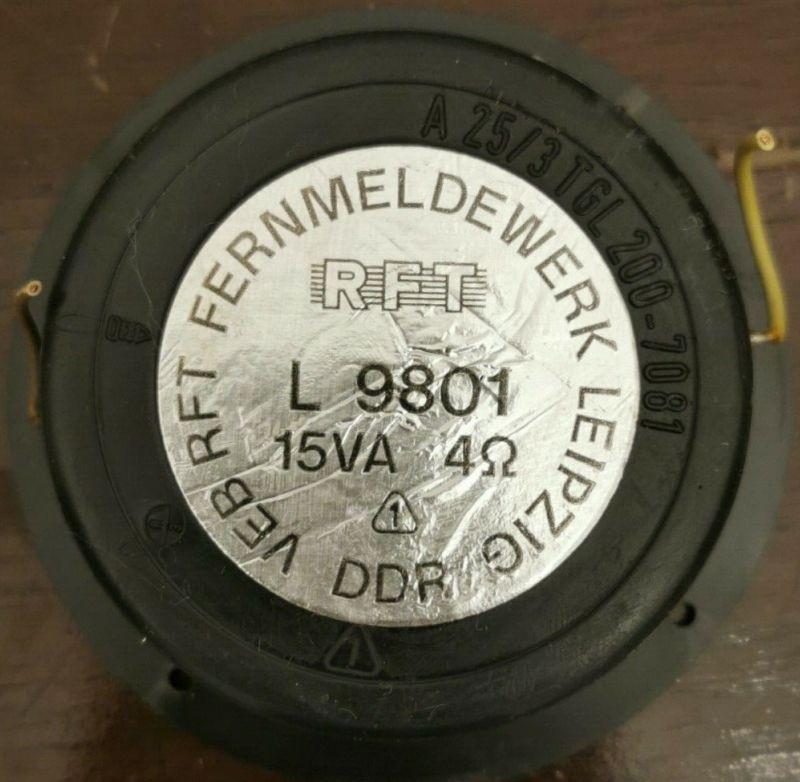

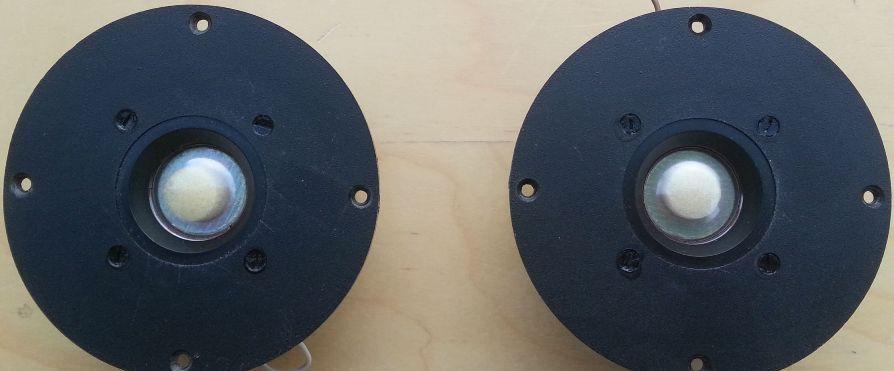

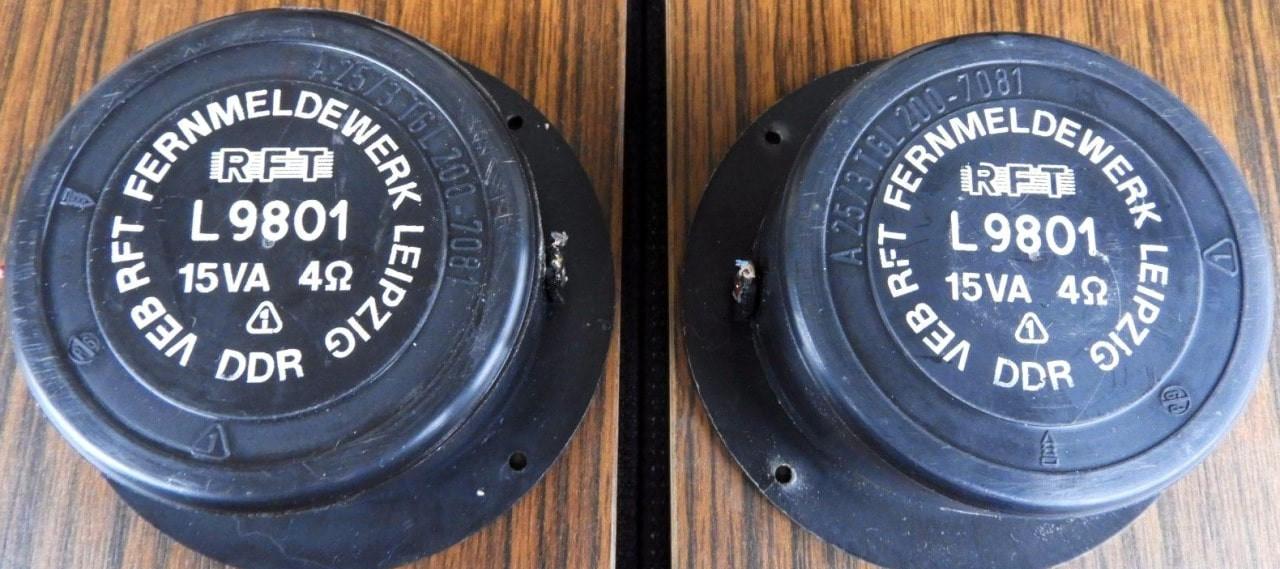

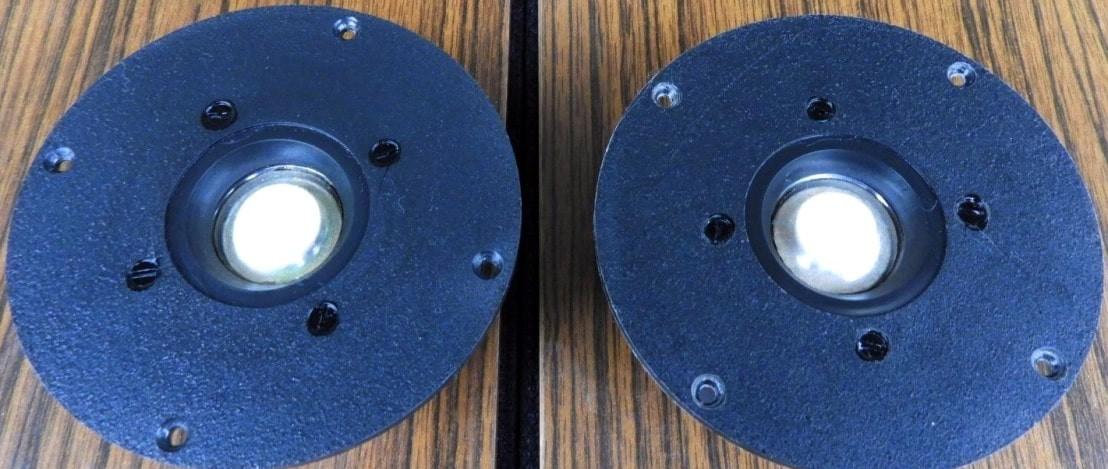

Высокочастотная динамическая головка. Верхний фланец пластмассовый. Купольный излучатель изготовлен из пленки. Под куполом, на керне зафиксирован звукопоглотитель. Магнитная система обернута в пластмассовую пленку. Магнит кольцевой, ферритовый. Расстояние между отверстиями крепления – 90 мм.

---

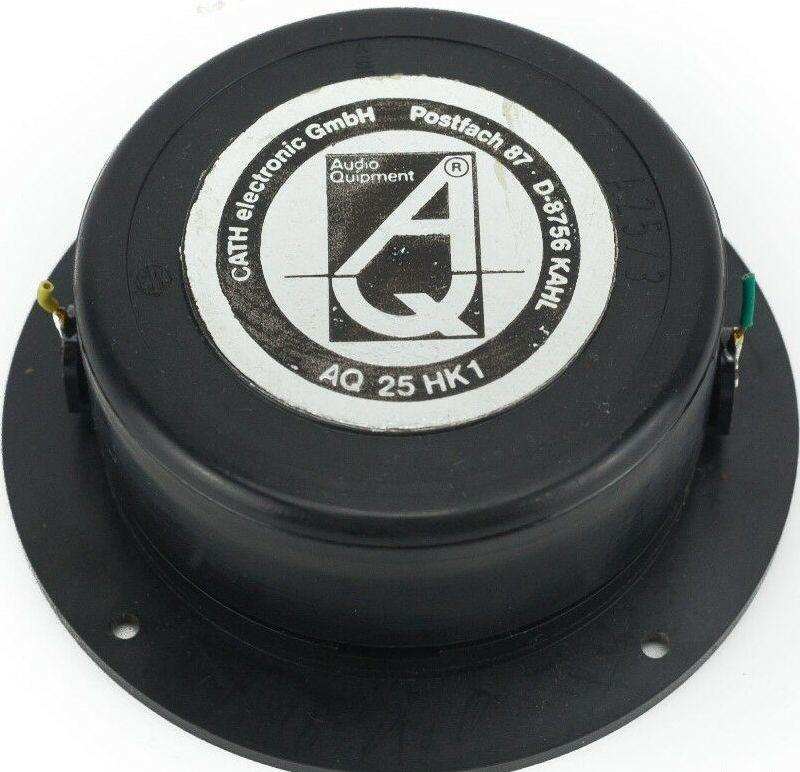

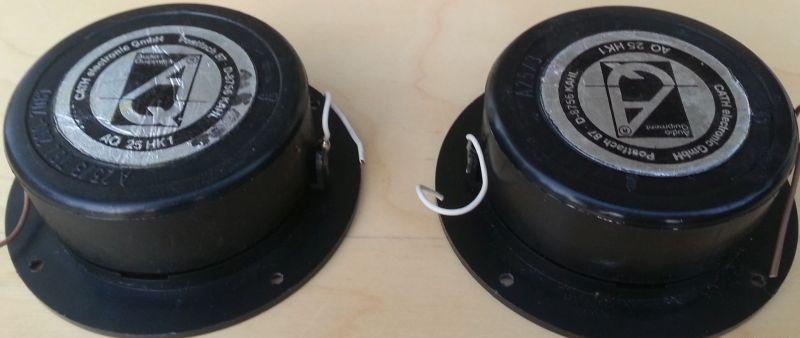

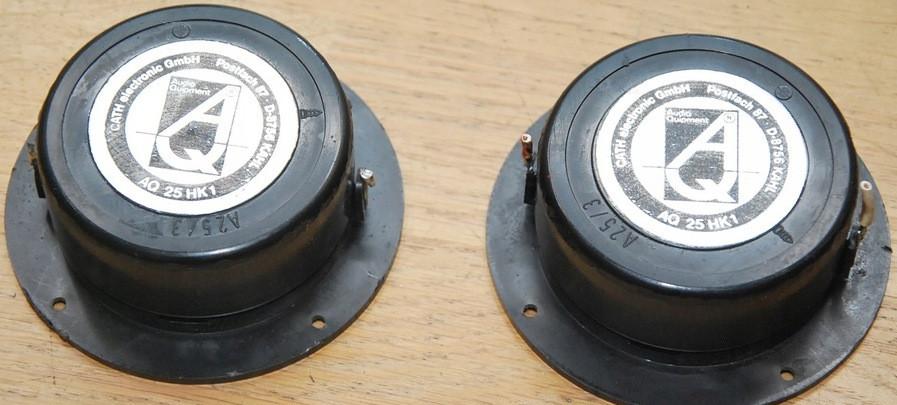

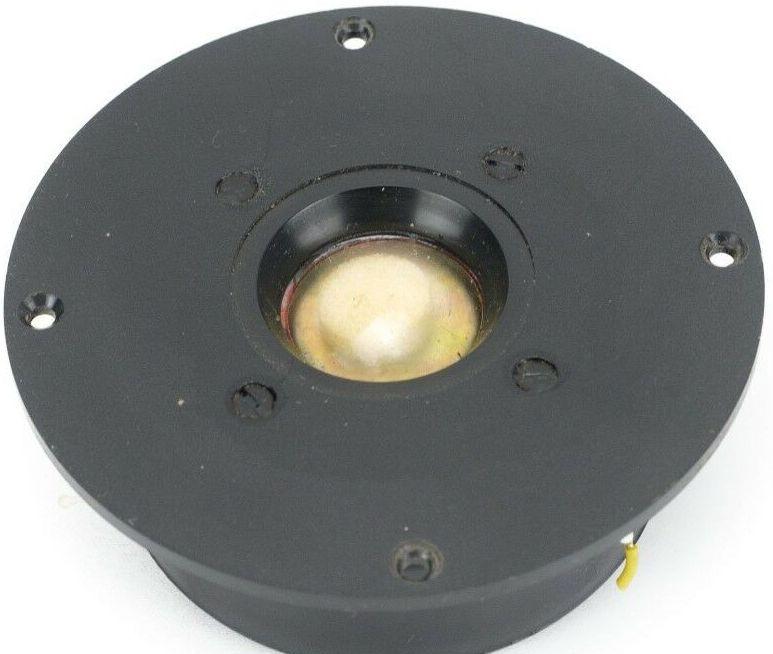

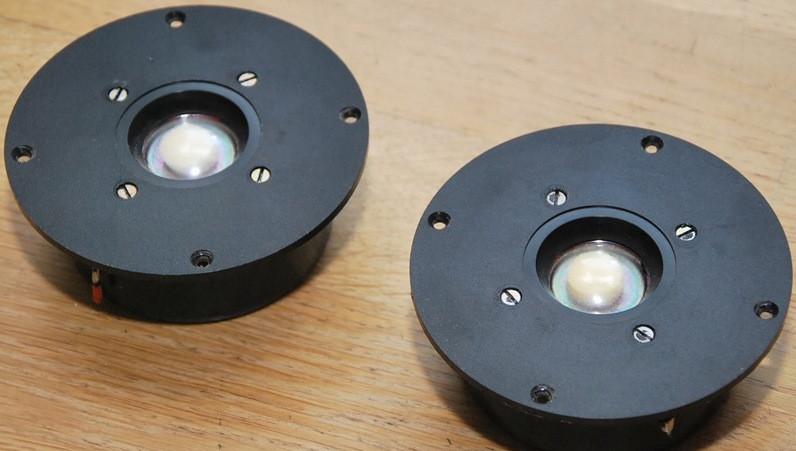

Изготавливались аналогичные высокочастотные громкоговорители AQ 25 HK1, но с другой биркой на задней стороне магнита. Изготовитель – Cath Electronic GmbH.

Применение динамика RFT L 9801

Высокочастотные динамики играют ключевую роль в формировании воздушности и детализации звука. RFT L 9801, благодаря пленочному куполу, обеспечивает плавную АЧХ в диапазоне высоких частот без резких пиков, что делает его отличным выбором для студийных мониторов и домашних акустических систем в стиле Hi-Fi. Динамик устанавливается в закрытый объем или фазоинвертор колонки, где он отвечает за передачу сигналов от 2 кГц и выше. Такая конструкция эффективна для точной передачи звуковых сигналов, что делает данный динамик идеальным выбором для восстановления оригинальной акустики VEB Funkwerk.

Сравнение с аналогами

При замене вышедшего из строя твитера часто возникают вопросы по подбору эквивалента. Среди современных аналогов можно выделить модели с похожими габаритами и характеристиками, например, RFT L 9821, который также относится к серии высокочастотных излучателей данного производителя. Другие альтернативы включают Peerless NE123W-08, Scanspeak Classic P17WJ00-08 и Audax HM170Z18. Эти модели имеют схожие размеры и импеданс, предоставляя пользователям альтернативные варианты для достижения качественного звучания, хотя их акустический профиль может отличаться от классического "немецкого" звука RFT.

Характер звучания

Звучание RFT L 9801 характеризуется как сбалансированное и мягкое. Пленочный купол сглаживает пики на верхах, предотвращая утомляемость при прослушивании. Динамик обеспечивает хорошую динамику и открытость звука, способствуя четкому разделению инструментов в сложных музыкальных композициях. Он идеально подходит для классической, джазовой и вокальной музыки, где важна естественность тембров. Для получения полного спектра частот этот твитер необходимо использовать в паре с качественным среднечастотным и низкочастотным динамиком, например, RFT L 8101.
