Динамик RFT L 3060 PB: характеристики и описание
Легендарный широкополосный громкоговоритель RFT L 3060 PB был разработан в ГДР, на заводе , в 60-е годы прошлого века. Этот динамик стал сердцем культовых акустических систем и сегодня высоко ценится аудиофилами за уникальный, «ламповый» звук и высокую надежность. Ниже приведены подробные технические характеристики, параметры Т-С и описание конструкции.
Технические характеристики RFT L3060
Основные параметры динамика, определяющие его применение в акустических системах:
- Диапазон воспроизводимых частот: 40 – 12500 Гц
- Чувствительность: 100 дБ/м (высокая эффективность)
- Номинальное сопротивление: 6 Ом
- Номинальная мощность: 12,5 Вт
- Внешние размеры: Ø300х160 мм
- Вес: 4 кг

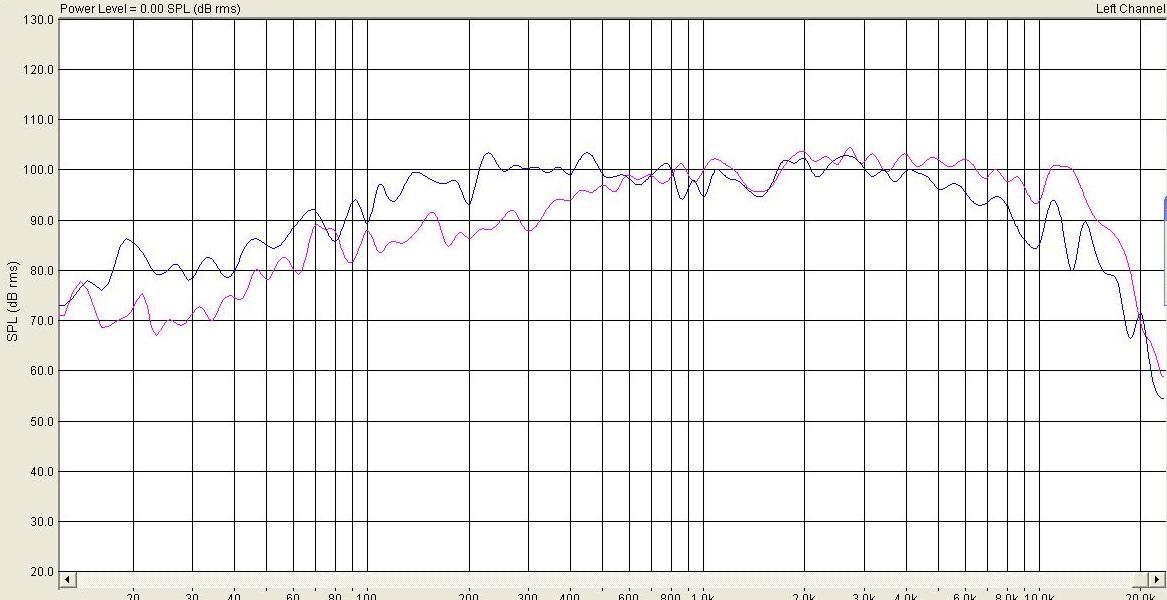

АЧХ на щите и без:

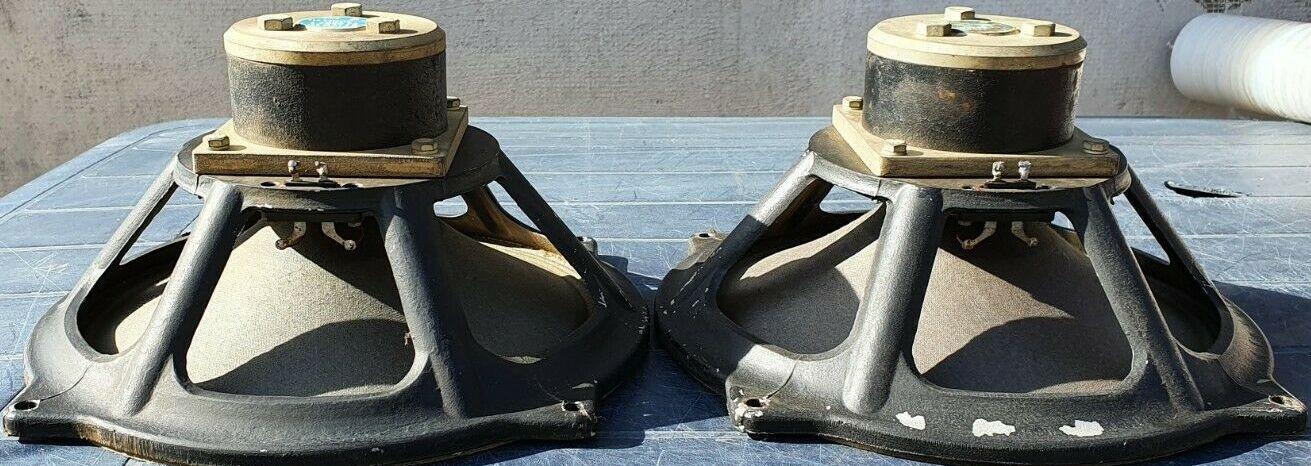

Конструкция и описание L3060
Широкополосная круглая отличается неэкранированной магнитной системой, использующей мощный магнит из сплава AlNiCo (алнико). Это обеспечивает характерное теплое звучание и быструю реакцию на сигнал. Рама выполнена методом литья, к ней на 4 винтах надежно крепится магнитная система.
Диффузор изготовлен из бумаги с фирменным визером (пылезащитным колпачком). Центрирующая шайба сделана из ткани с пропиткой, что улучшает демпфирование. Подвес трехзвенный, обеспечивающий большой ход катушки. Громкоговоритель устанавливался в акустические системы Vermona REGENT 30, 60 и 60-2, став основой их фирменного звука.
Примерные параметры Т-С RFT L3060 PB
Для конструирования АС важно учитывать резонансные параметры динамика:
- Fs = 71 Гц
- Qes = 0,93
- Qms = 5,31
- Qts = 0,79
- Vas = 79 л
Высокое значение Qms указывает на низкие механические потери, что способствует чистоте звучания, а большой объем Vas (79 л) говорит о необходимости использования достаточно объемных корпусов или фазоинверторов для полного раскрытия потенциала динамика. Для сравнения, более компактные решения, такие как RFT L 2322, имеют другие резонансные характеристики, подходящие для малых корпусов.

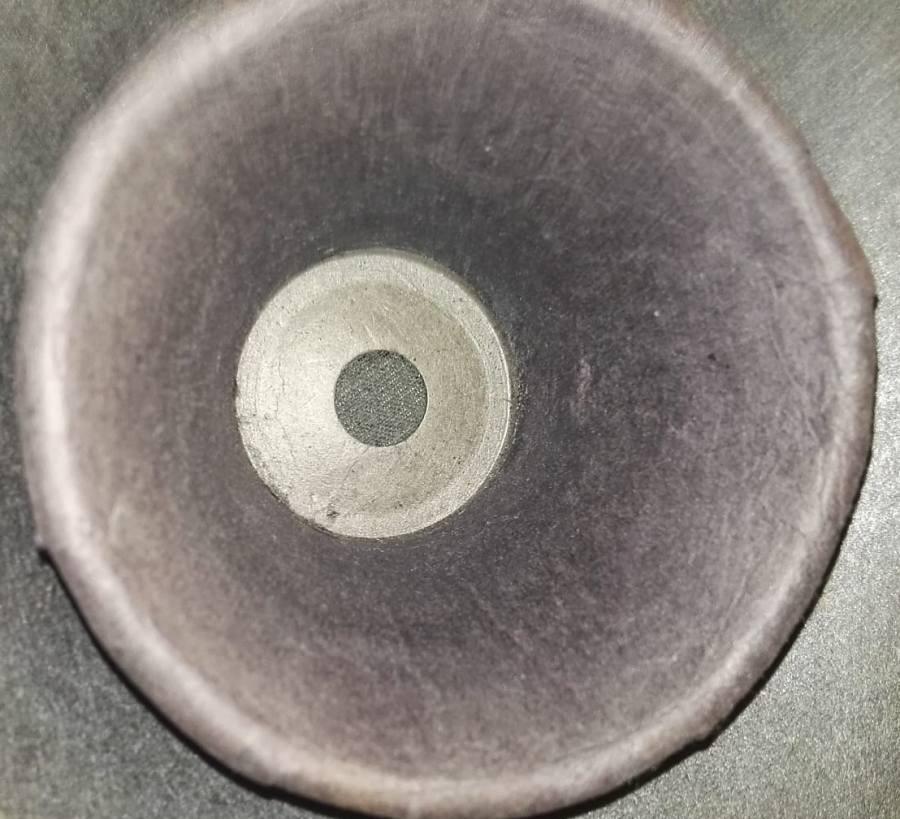

Визер
Визер (пылезащитный колпачок) выполнен из бумаги и интегрирован в диффузор, что снижает паразитные резонансы верхов.
По внешнему краю приклеено войлочное кольцо
Войлочное кольцо на внешнем краю подвеса служит для дополнительной фиксации и демпфирования краевых резонансов диффузора.

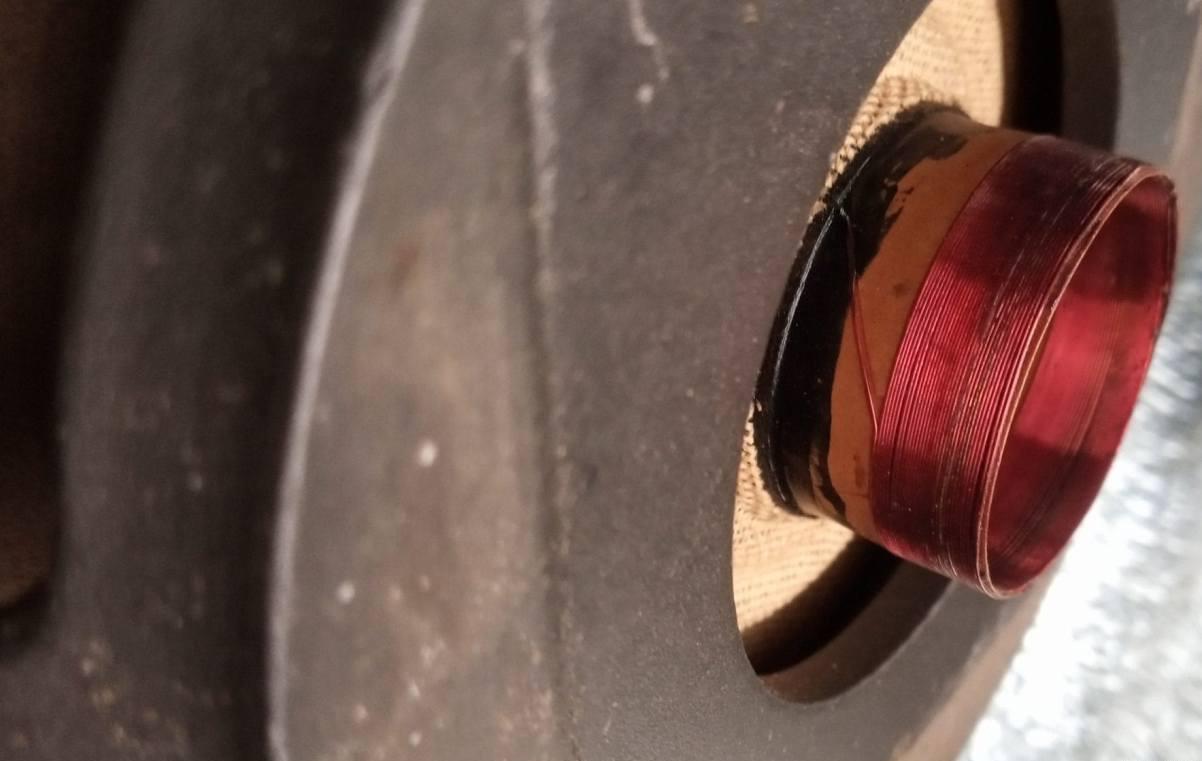

Звуковая катушка намотана с двух сторон каркаса
Уникальной особенностью конструкции является намотка звуковой катушки с двух сторон каркаса. Это увеличивает массу катушки, но также повышает стабильность работы и линейность хода. Подобная конструкция встречается нечасто и требует аккуратного обращения при замене или ремонте. Альтернативой могут служить более современные динамики, например, RFT B 2000, имеющие иную конструкцию катушки.

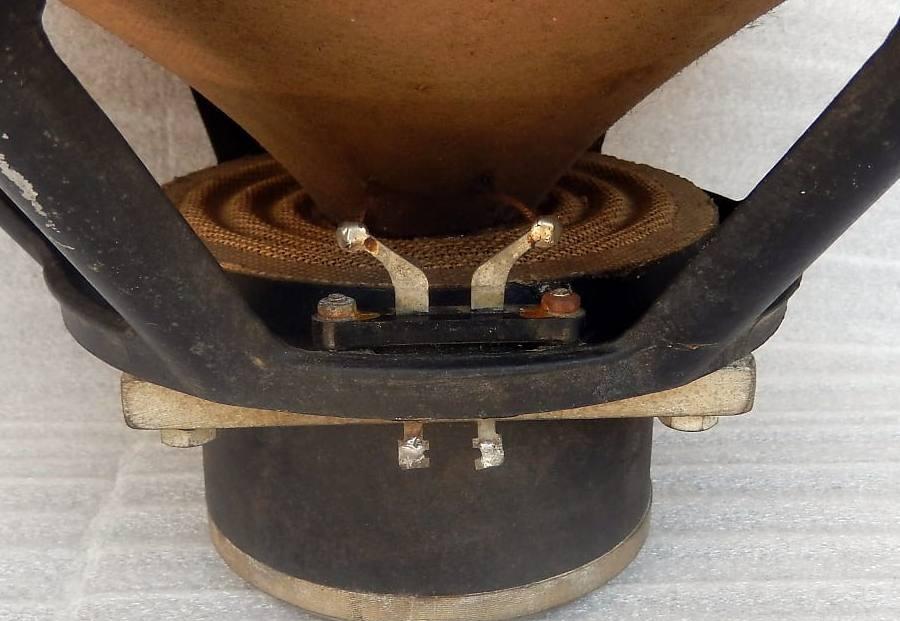

Центрирующая шайба и клеммы
Центрирующая шайба обеспечивает правильную работу подвеса и защиту катушки от перекосов. Клеммы подключения расположены на магнитной системе и обеспечивают надежный контакт. При восстановлении старых колонок Vermona важно проверить состояние шайбы и клемм. Если динамик требует замены, стоит рассмотреть варианты, такие как RFT L 9811, который также обладает качественными параметрами.
