Усилитель RFT SV 3000: технические характеристики и описание

Изготовитель: Германия (ГДР).

Полный комплект: кассетный магнитофон SK3000, тюнер ST 3000 и усилитель SV 3000

История бренда RFT и серия SV 3000

Усилитель RFT SV 3000 — это яркий представитель восточногерманской Hi-Fi техники 1980-х годов. Бренды RFT и VEB Funkwerk Erfurt обеспечивали население ГДР качественной аудиотехникой, которая по своим характеристикам часто не уступала западным аналогам. Данная модель входила в единую серию SV 3000, которая включала в себя также тюнер и магнитофон. Конструктивное решение, примененное в этом аппарате, делает его не только интересным объектом для коллекционирования, но и вполне функциональным устройством для повседневного использования.

Технические характеристики:

Диапазон воспроизводимых частот: 31,5 – 18000 Гц
Неравномерность АЧХ: ±1,5 дБ
Выходная мощность на канал: 13 Вт/4 Ом
Чувствительность входа (TA и TB): 200 мВ
Коэффициент нелинейных искажений (THD) в диапазоне 63-12500 Гц и мощности 13 Вт: 0,7%
Интермодуляционные искажения: 3%
Дэмпинг-фактор: 20
Потребляемая мощность от сети при номинальной выходной: 75 Вт
Габаритные размеры (ШхВхГ): 300х60х260 мм
Вес: 4,5 кг

Конструкция и качество сборки

Каркас усилителя построен из листового металла толщиной 1 мм. Верхняя крышка так же металлическая и закрывает верхнюю и боковые плоскости. Передняя панель алюминиевая. Усилитель выполнен очень качественно. В ремонте будет просто и доступно.

Верхняя крышка

Лицевая панель

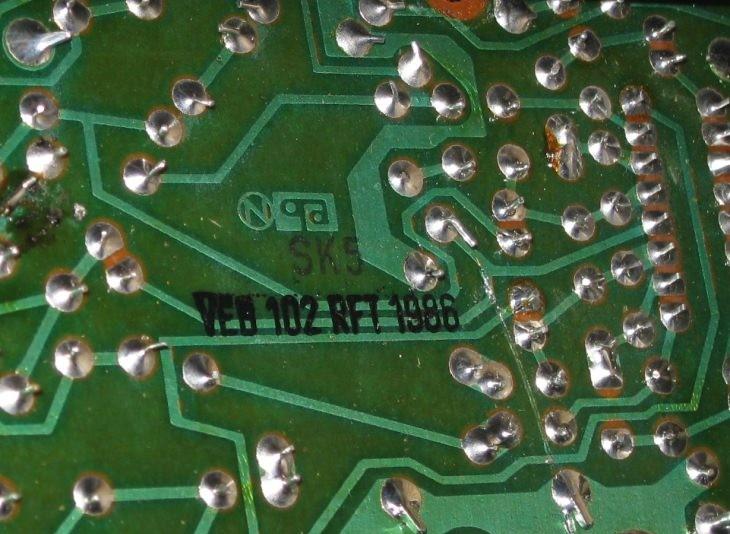

На дне есть крышка, которая предоставляет доступ к предварительному усилителю со стороны пайки.

Усилитель RFT SV 3000 детали

Предварительный усилитель находится у передней панели. Напротив него, сверху, слева крепится плата индикации. В левом углу находится кнопка включения и разъем для наушников. При включении наушников, оболочка разъема размыкает контакты через кнопку, которые находятся в самом разъеме. Далее, продвигаясь выше, слева установлен сетевой трансформатор, правее от него блок питания, еще правее пара конденсаторов по питанию. В правом дальнем углу находится плата с входными разъемами. Слева от разъемов находятся усилители мощности с радиаторами, между ними установлено реле включения с выходными клеммами.

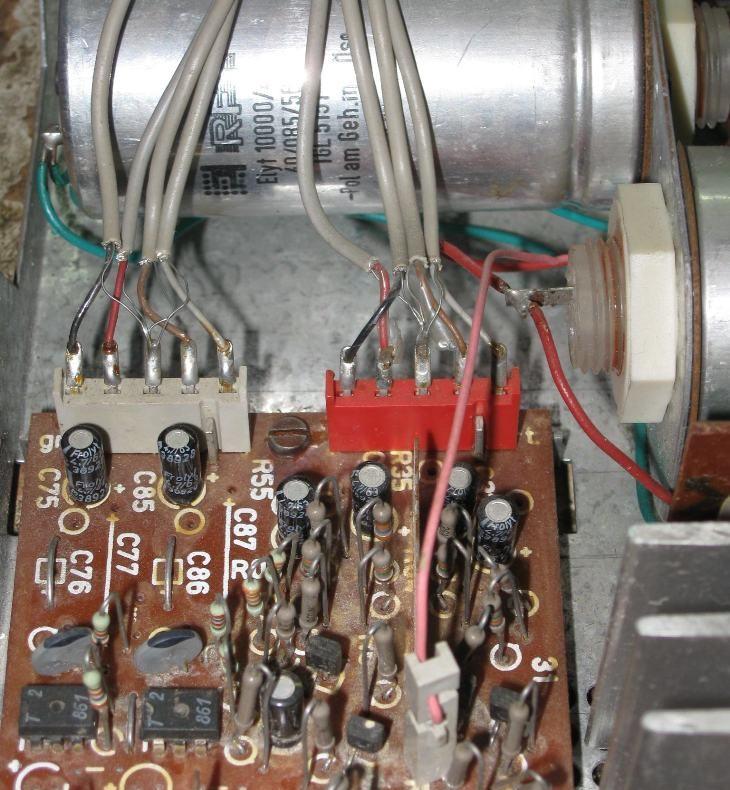

Плата входов, на ней крепятся входные разъемы:

Усилитель RFT SV 3000 плата входов
