Реставрация акустической системы Радиотехника S-30B

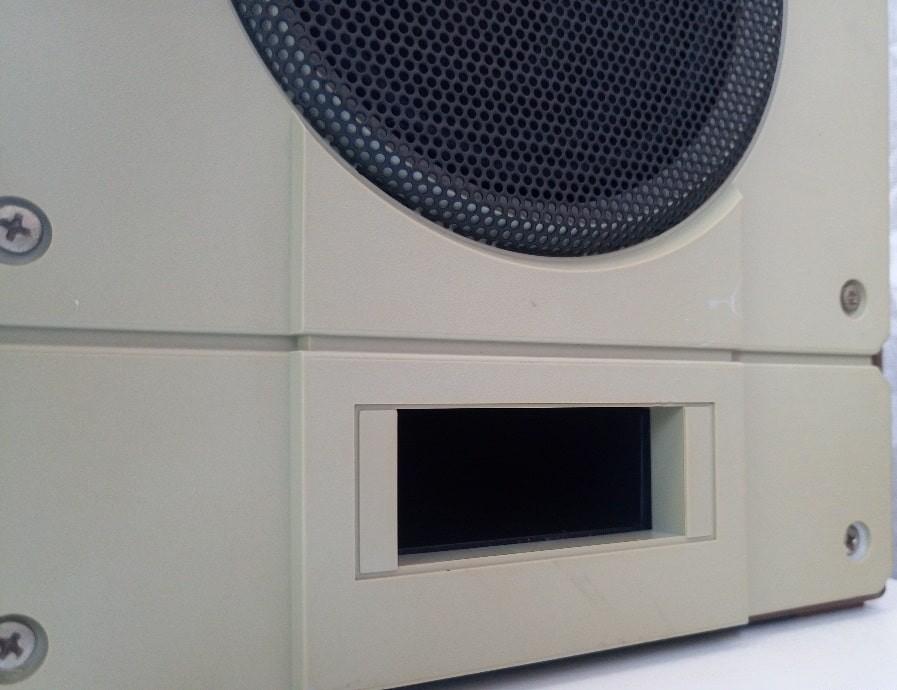

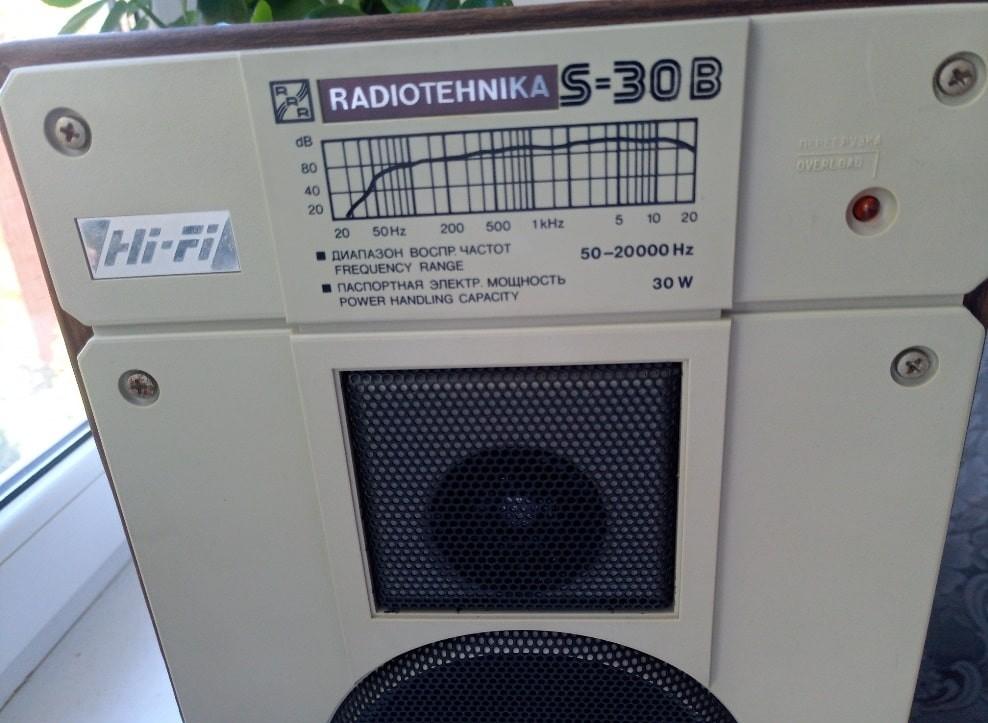

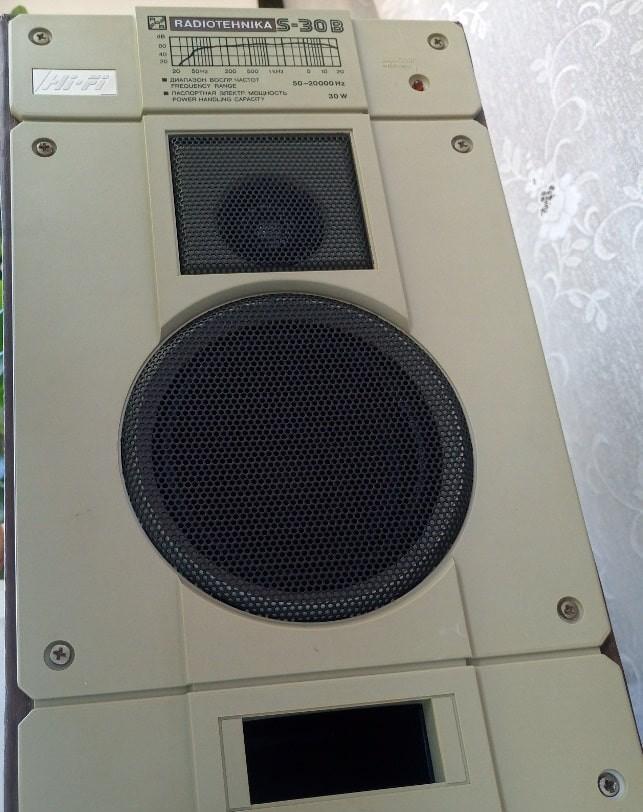

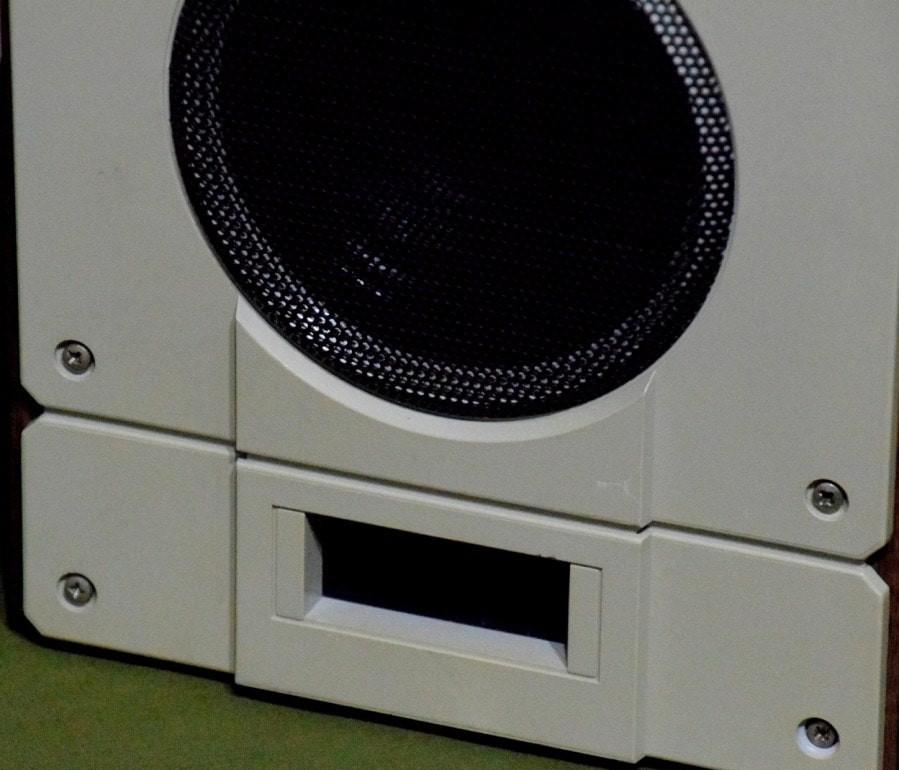

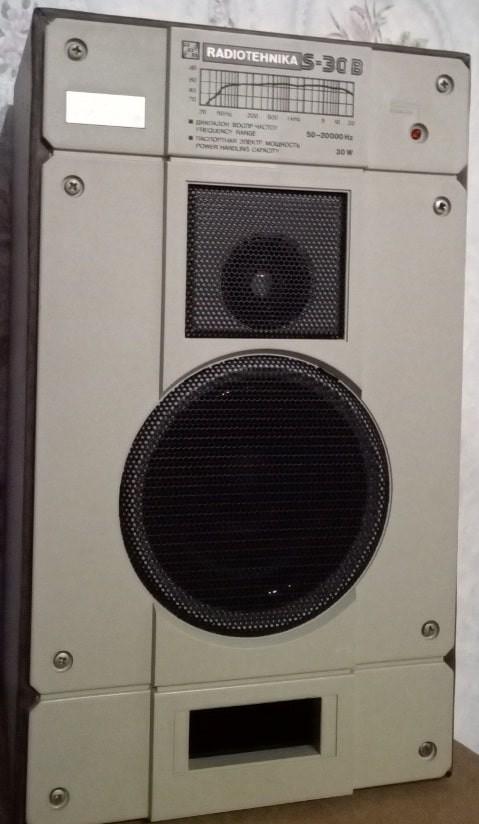

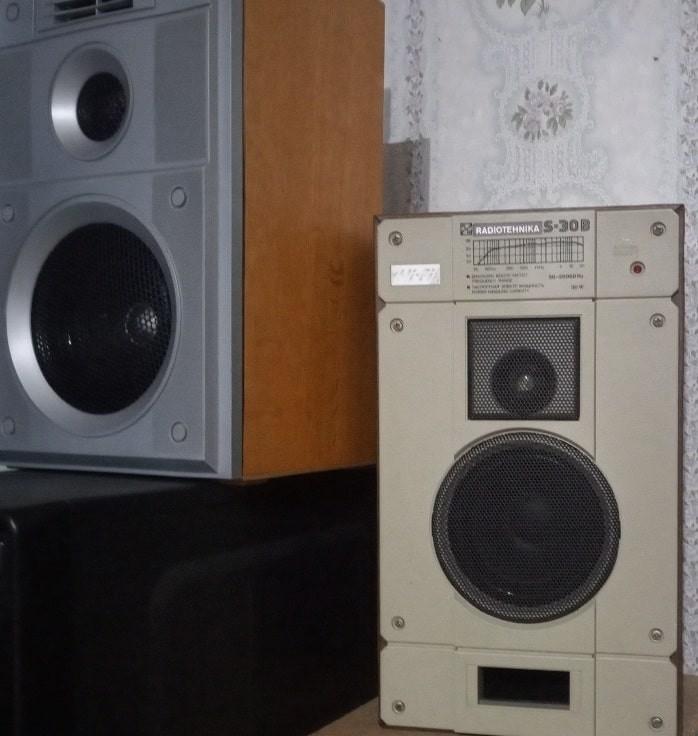

В этой статье подробно описан процесс реставрации и работы с внутренним наполнением акустической системы . Мы рассмотрим, как вернуть к жизни советскую классику, заменив критически важные элементы. Ниже представлены фото АС до начала работ, демонстрирующие исходное состояние корпуса и компонентов:
Проблема: гниение поролоновых колец фазоинвертора

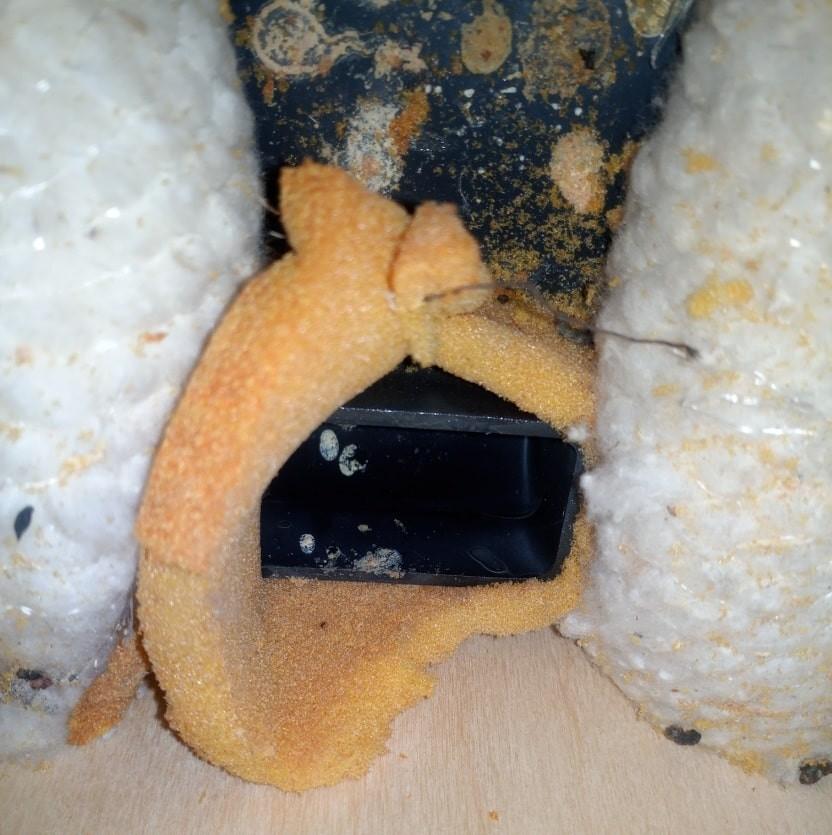

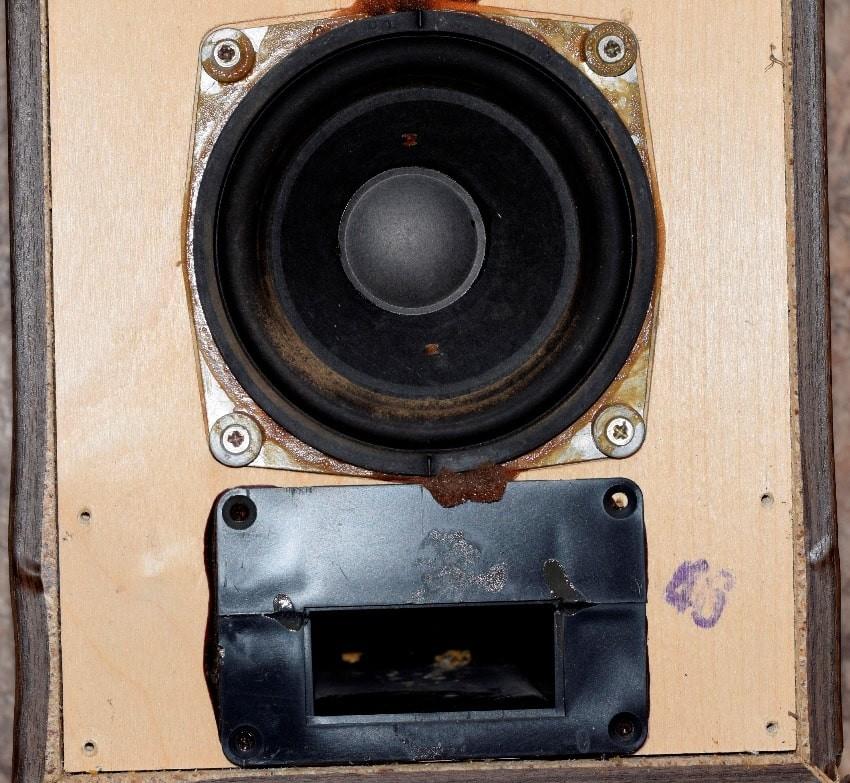

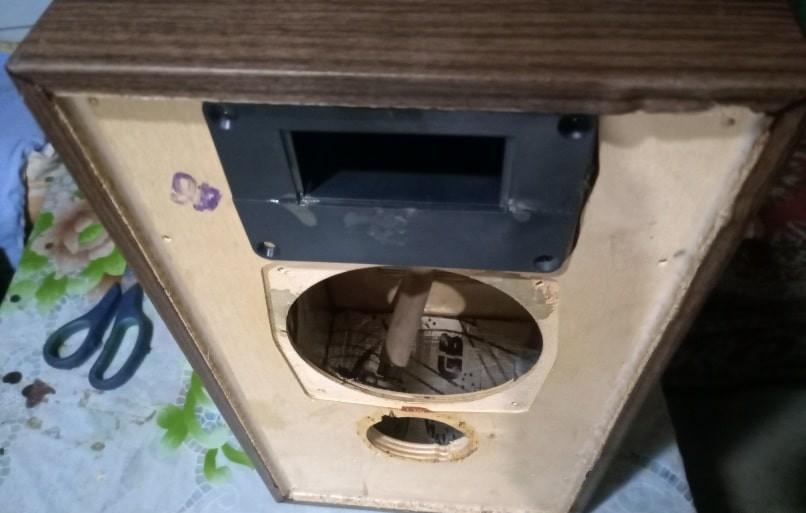

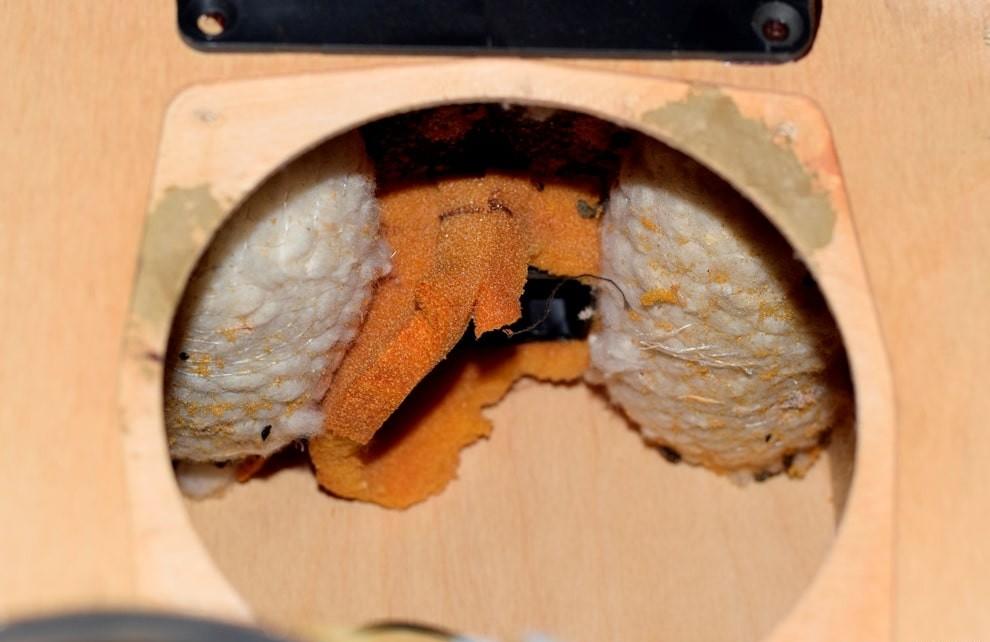

Одной из самых распространенных проблем советской акустики является деградация поролоновых колец. На фото ниже видно, что поролоновое кольцо на внутреннем крае трубы фазоинвертора полностью сгнило. Это критическая неисправность, которая приводит к появлению гула и искажению звукового сигнала. Замена этого элемента — обязательный этап любой реставрации.
Этапы работ: электроника и динамики

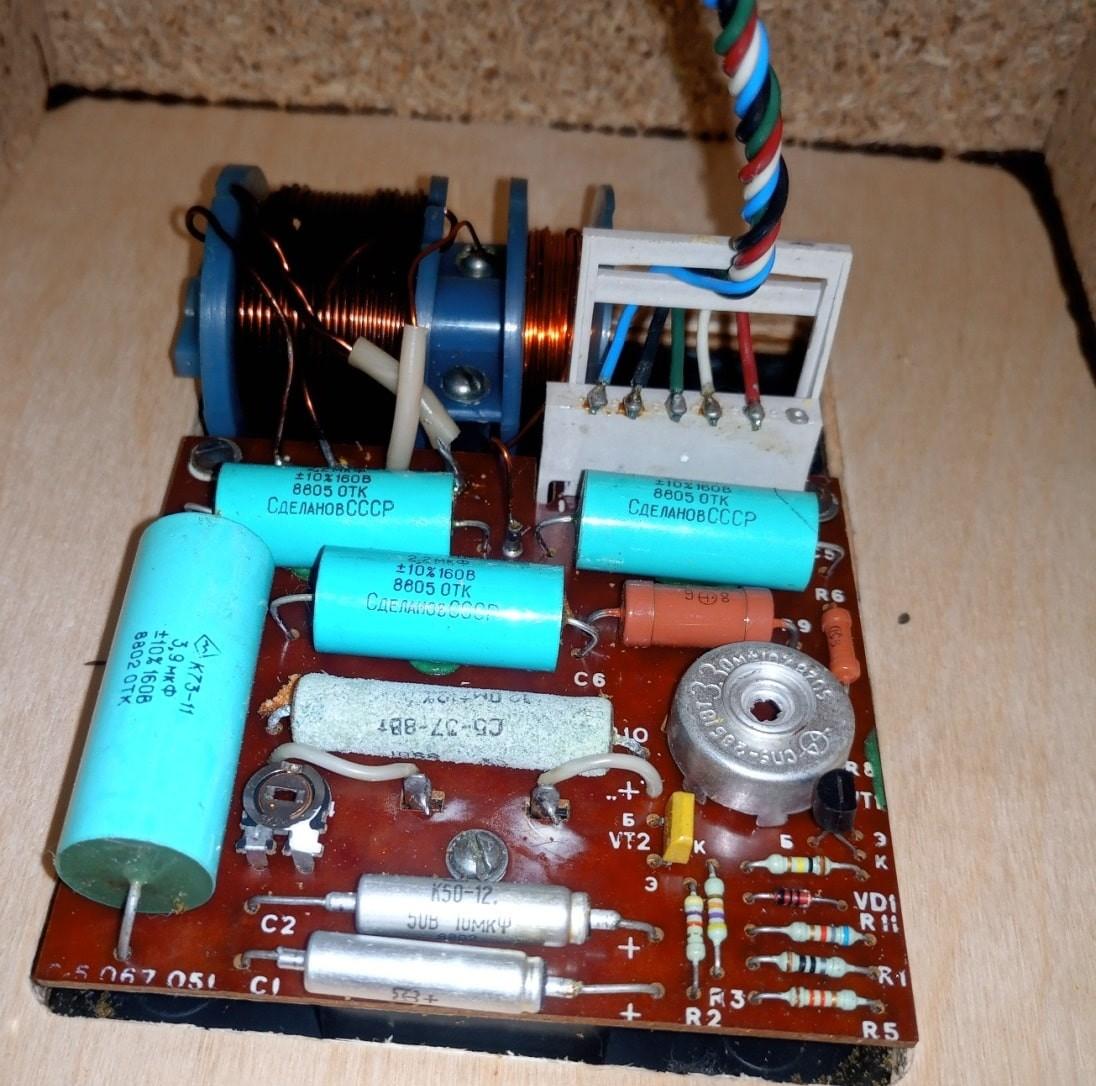

При осмотре внутренней части акустики было принято решение не вмешиваться в работу кроссовера. Фильтр остался без изменений, подстроечный резистор также не трогался, так как его параметры были в норме. Это позволяет сохранить оригинальное звучание, которое ценилось в этой модели:

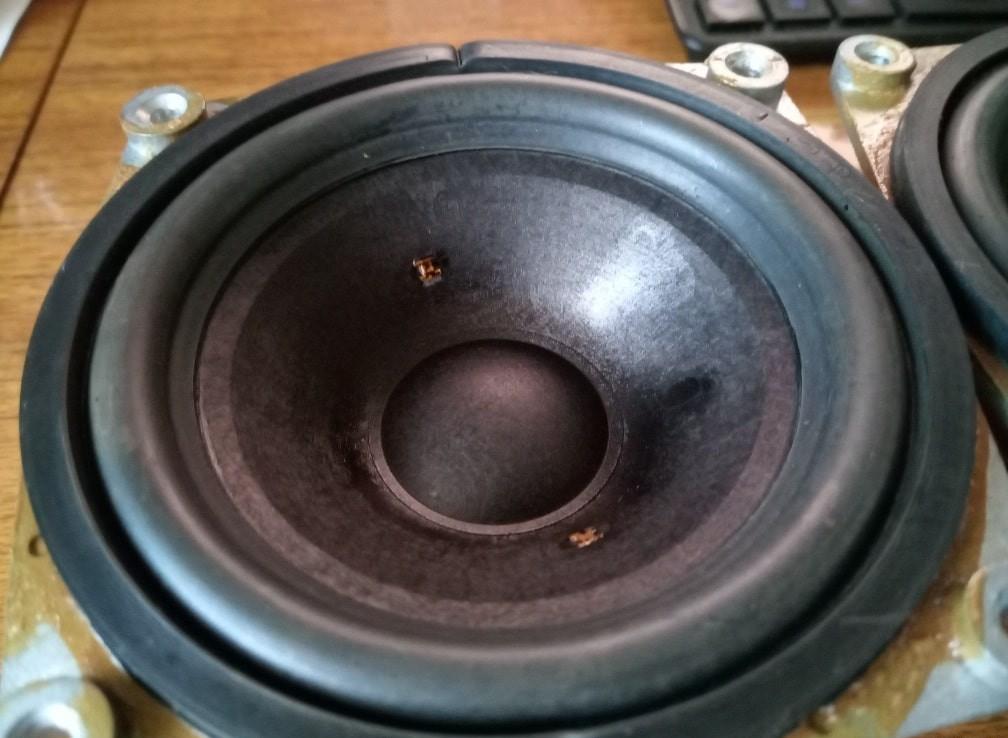

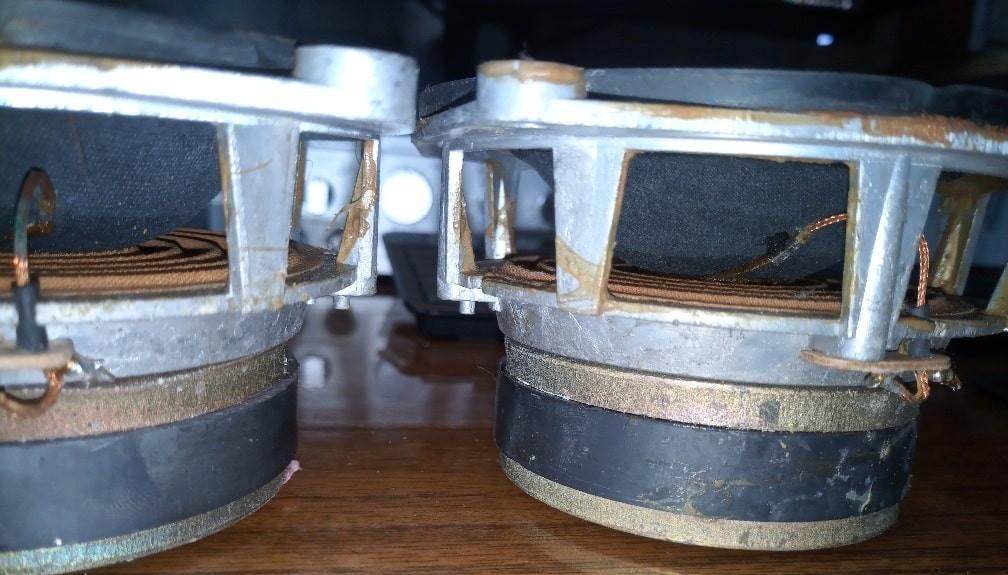

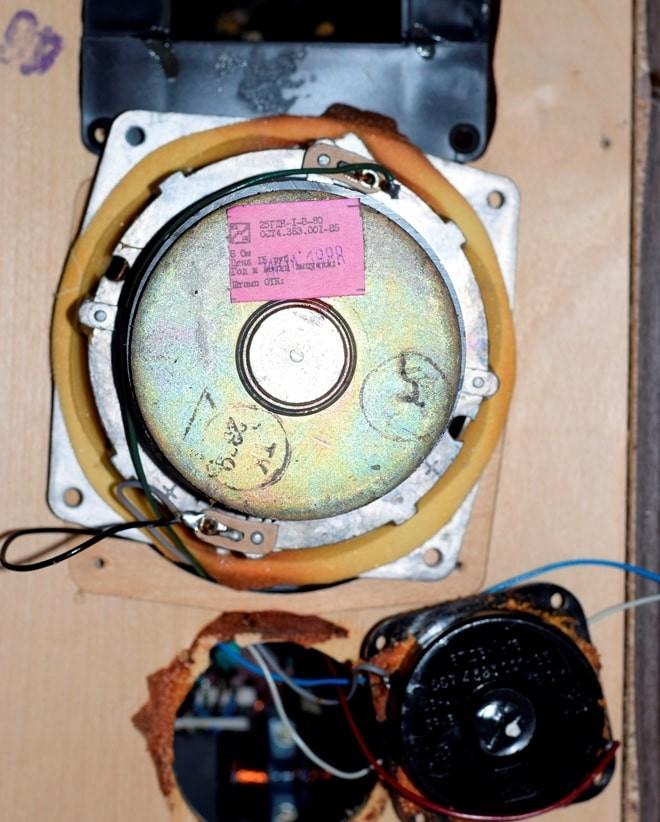

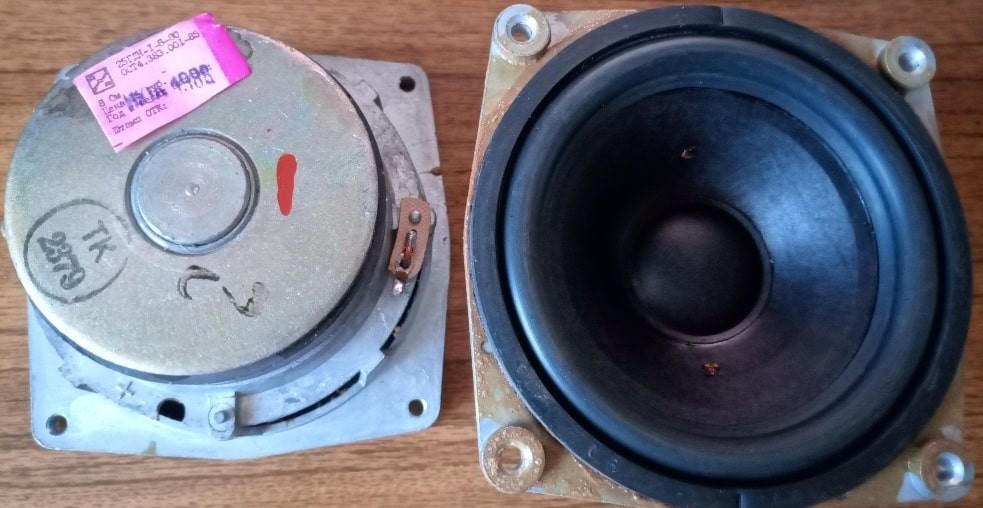

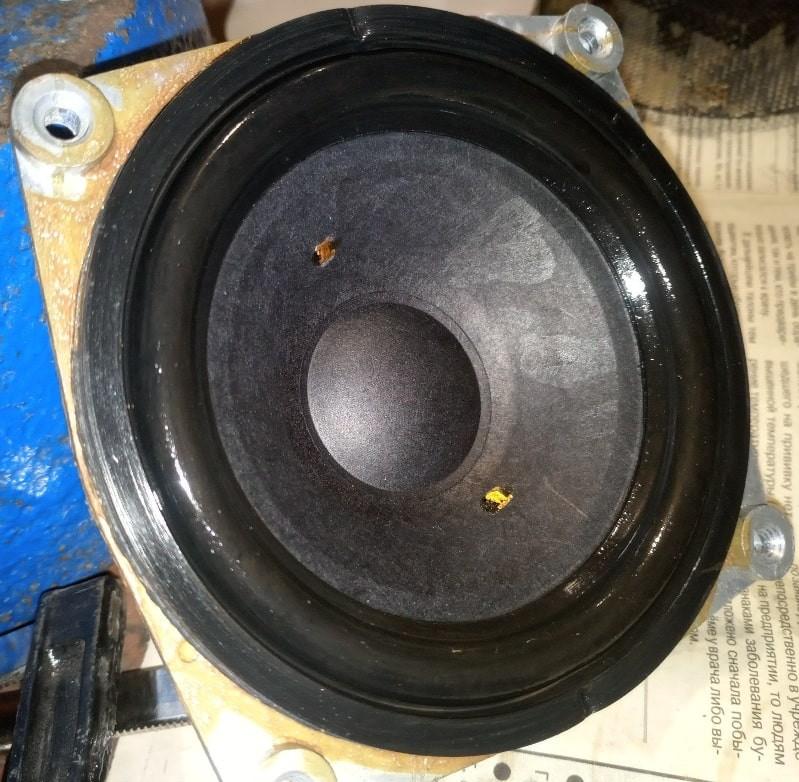

Особое внимание было уделено проводке. Подводящие гибкие провода на одном из динамиков были заменены на новые, так как старые имели признаки износа. Также была произведена обработка резиновых подвесов в НЧ динамиках . Для восстановления эластичности и защиты от пересыхания подвес был пропитан бензином “Галоша” и обработан силиконовой смазкой. Этот метод позволяет значительно продлить срок службы подвеса:
В процессе работы также была обнаружена отслоившаяся пленка, которую пришлось аккуратно подклеить. Это помогло избежать паразитных резонансов от внутренних компонентов:
Усиление корпуса и виброизоляция

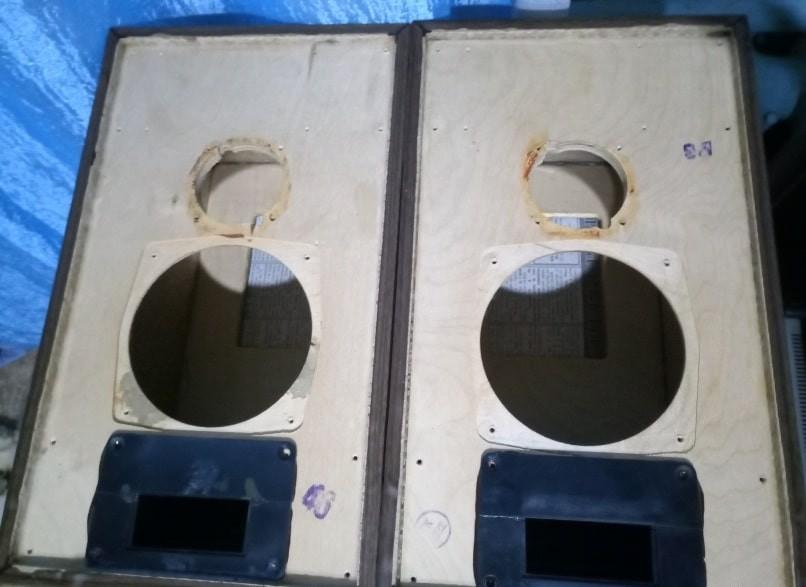

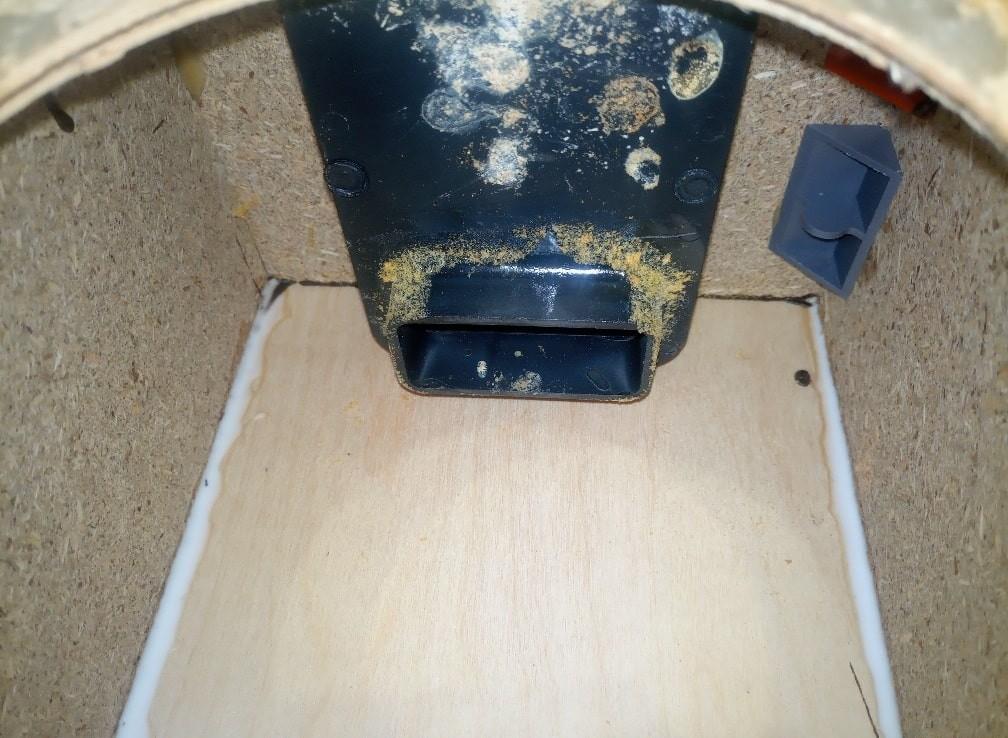

Для повышения жесткости корпуса и устранения дребезга стыки панелей изнутри были пролиты клеем ПВА. Это простой, но эффективный способ увеличить массу и жесткость деревянного ящика:

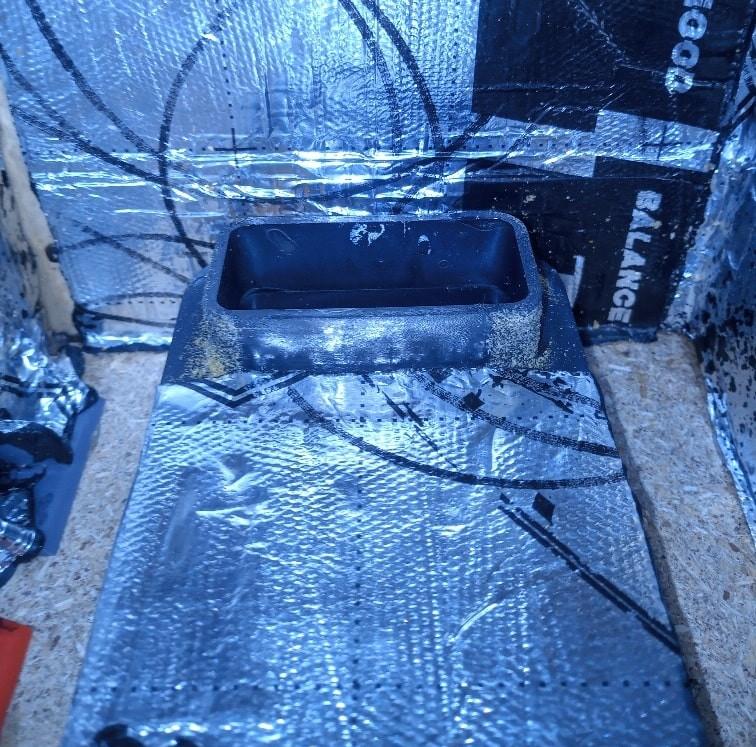

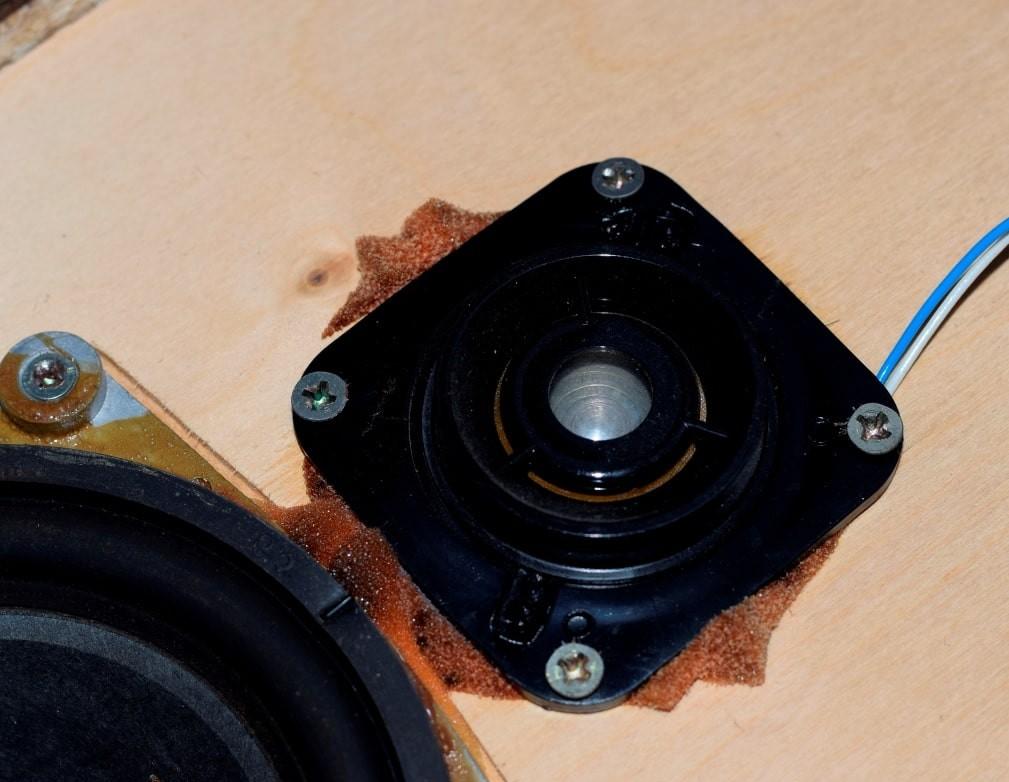

Внутренние стенки и труба фазоинвертора были оклеены виброизоляционным материалом. Это снижает влияние резонансов стенок на звуковой сигнал, делая звук более чистым и прозрачным. Дополнительно стенки изнутри были оклеены поглотителем звуковых волн:

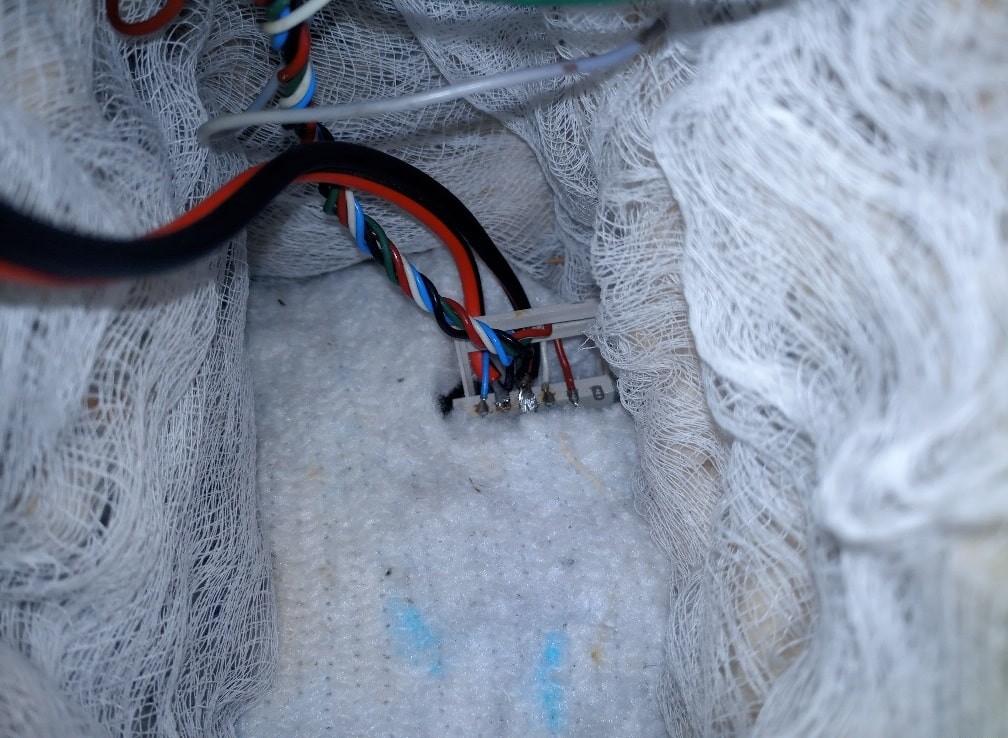

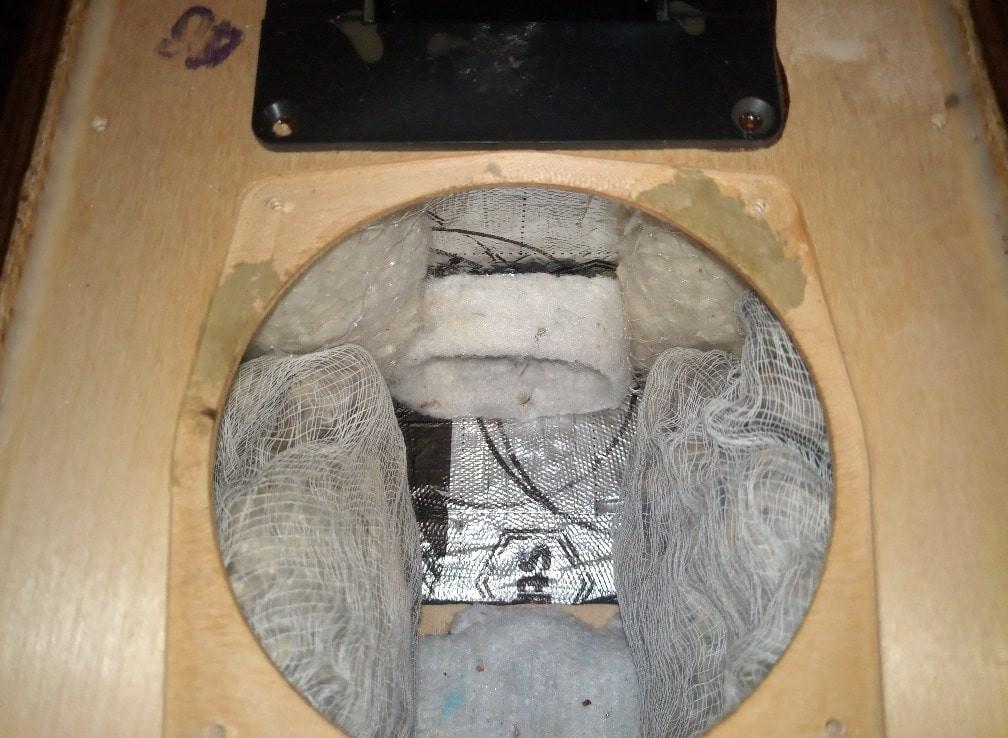

Для улучшения передачи сигнала провода на основной динамик были усилены проводом сечением 2,5 мм2. Это снижает сопротивление и улучшает передачу низких частот. Ватный мешок, служащий демпфером, был надежно зафиксирован клеем к стенкам, чтобы исключить его смещение при работе:
Финальная отделка и результат

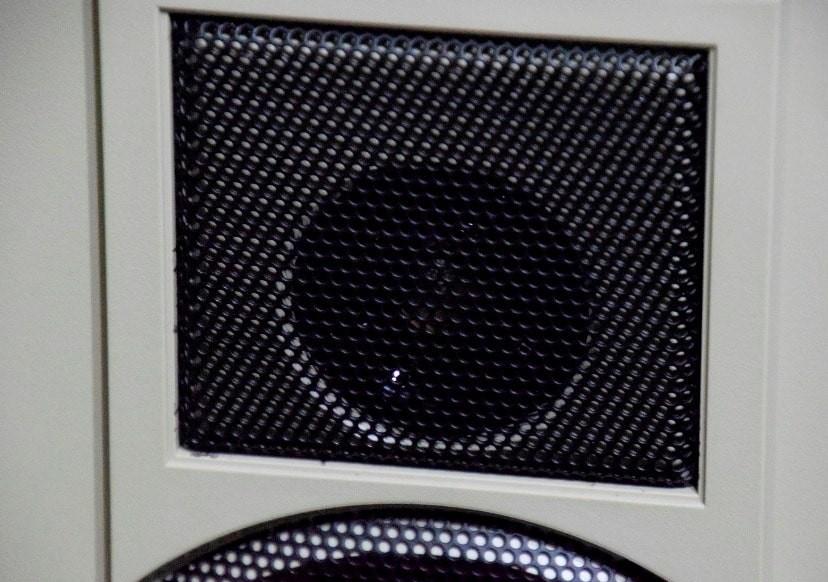

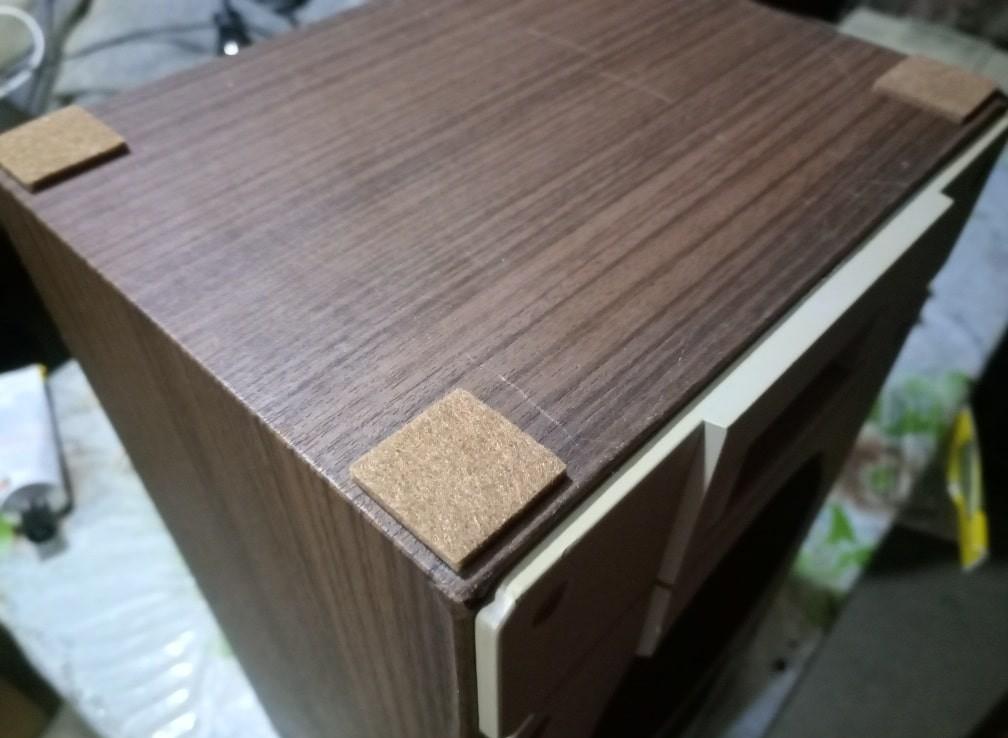

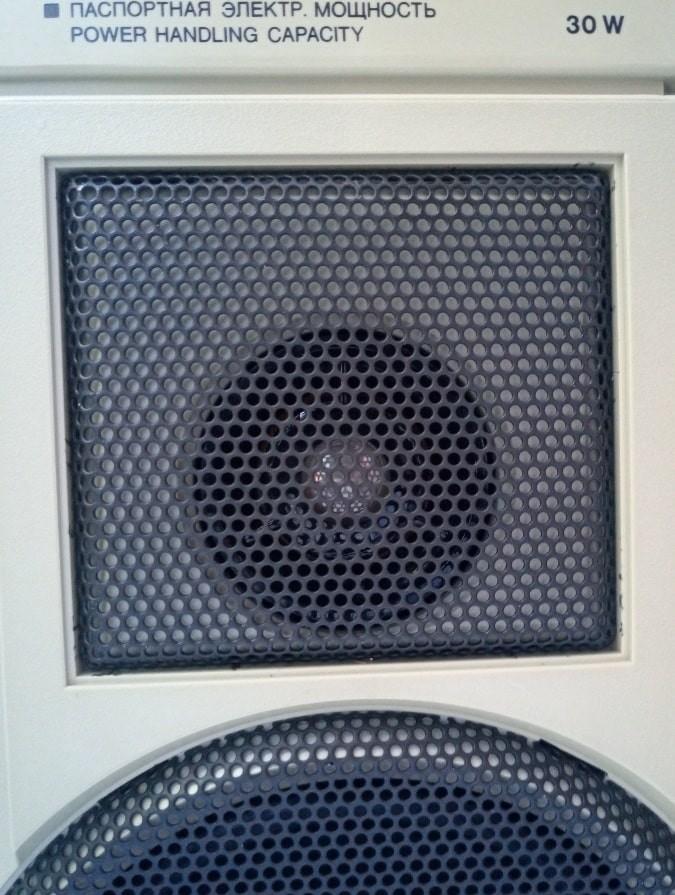

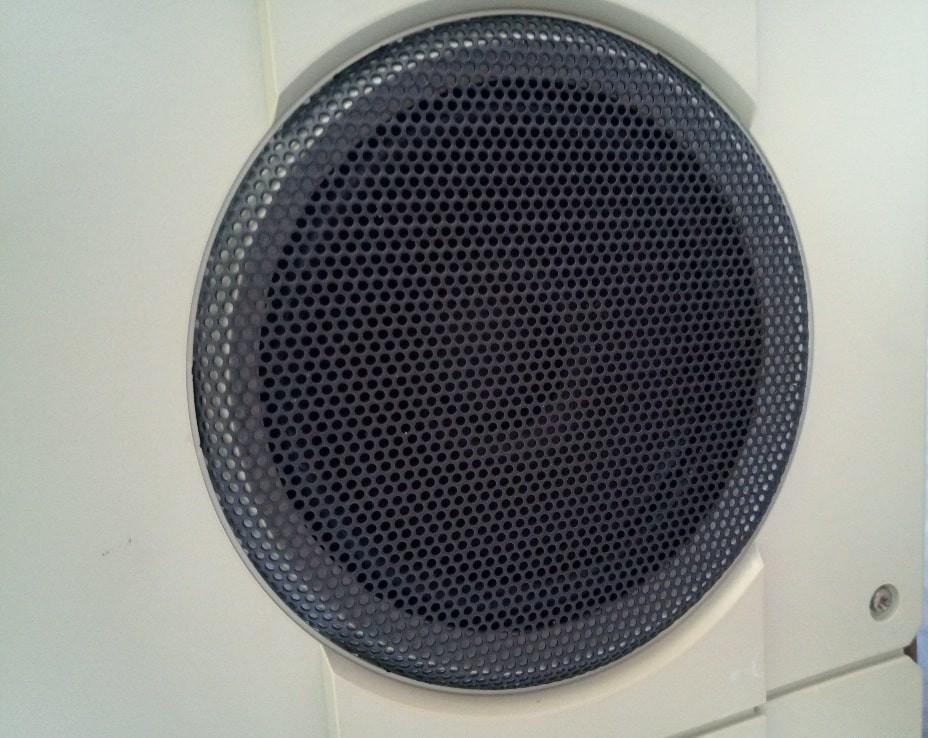

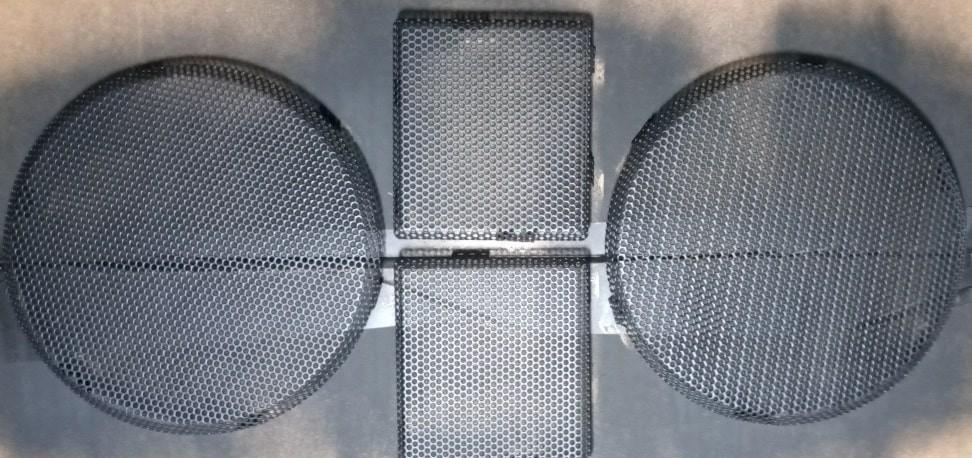

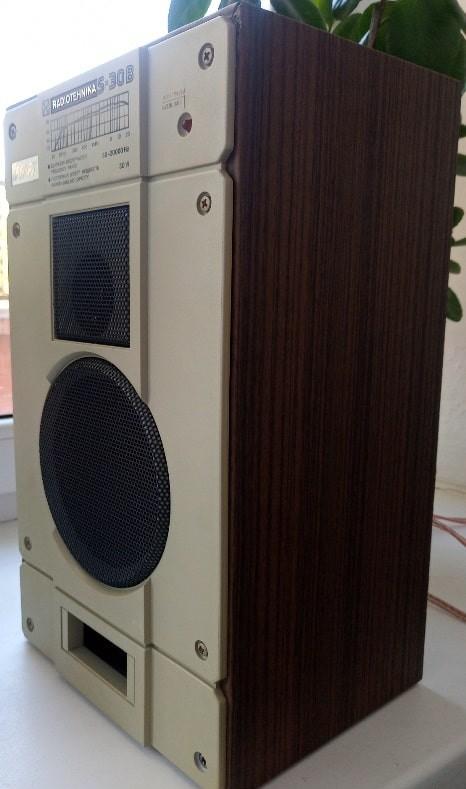

Металлические сетки были окрашены в черный цвет, чтобы придать акустике более презентабельный вид. На нижней панели приклеены войлочные ножки, которые защищают пол от царапин и улучшают контакт с поверхностью. Если вы ищете другие примеры качественного ремонта динамиков, рекомендую ознакомиться с материалом про ремонт 30 ГДС-1-8.

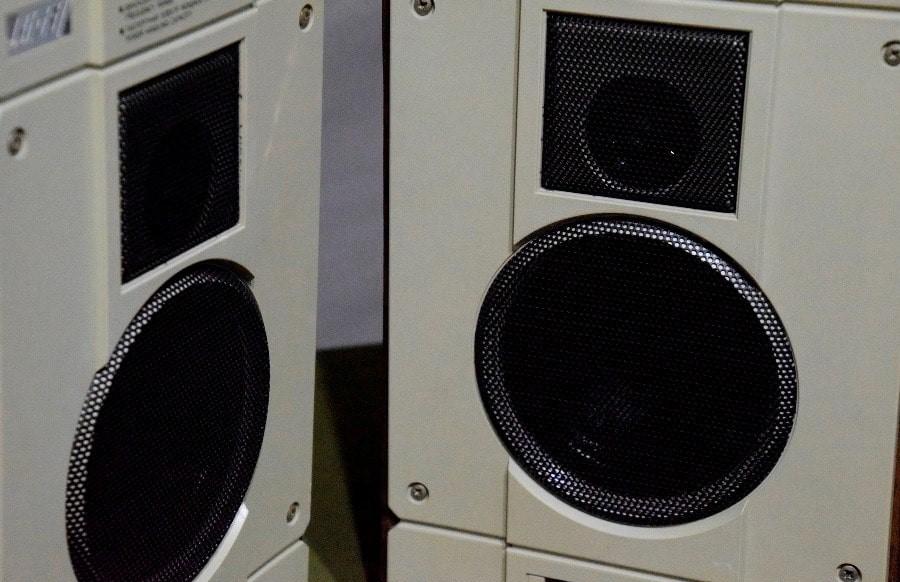

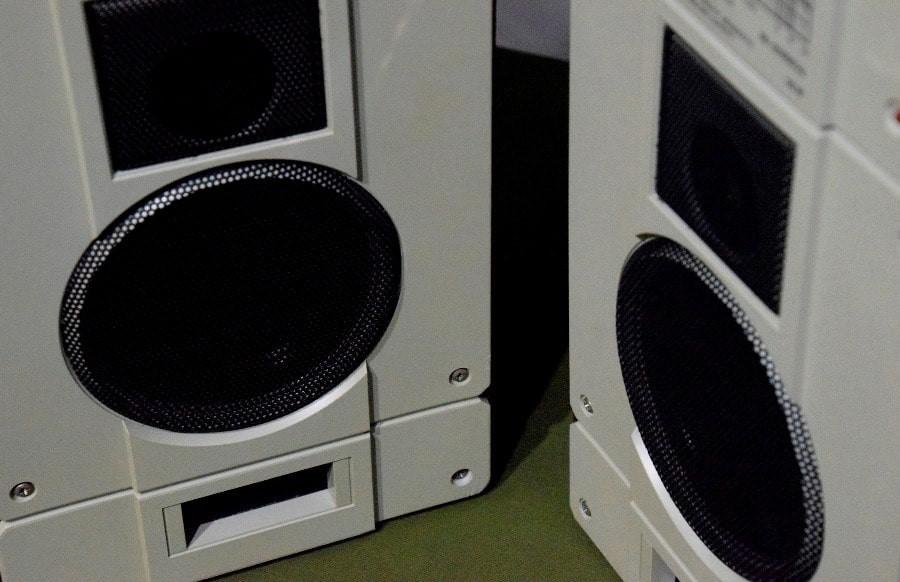

Результат превзошел ожидания. По звучанию колонки стали очень чистыми. “Грязь” полностью исчезла, низов добавилось заметно. Однако, стоит отметить, что по динамике и детализации они все равно уступают , доработанным аналогичным образом. Веги звучат очень прозрачно по ВЧ и приятно внятно по середине. Тем не менее, проделанная работа позволила вернуть S-30B к жизни и получить качественный звук от советской акустики. Подробнее о похожем процессе можно прочитать в статье 30 ГД-1-25. Реставрация.
