Разбор фильтров и АЧХ акустики S-50B: исправление фазировки
Акустическая система S-50B — легендарная модель, требующая внимательного подхода к настройке. Ранее я уже проводил анализ, но допустил ошибку в суммировании уровней (подробнее: , обсуждение на форуме: по графикам от Multisim). В этой статье я исправляю неточности и привожу корректные данные. Для тех, кто интересуется доработкой других советских АС, полезно будет изучить опыт доработки 50 АС-106 «Вега».
Суммарная АЧХ фильтров S-50B
Ниже представлена приблизительная суммарная АЧХ фильтров. Построение производилось исходя из нулевого сдвига фаз от смещения акустических центров и идеальных ФЧХ динамиков. Важно отметить, что в реальности такая идеализация не совсем верна, но она дает базовое понимание формы отклика.
Проблема фазировки НЧ и СЧ

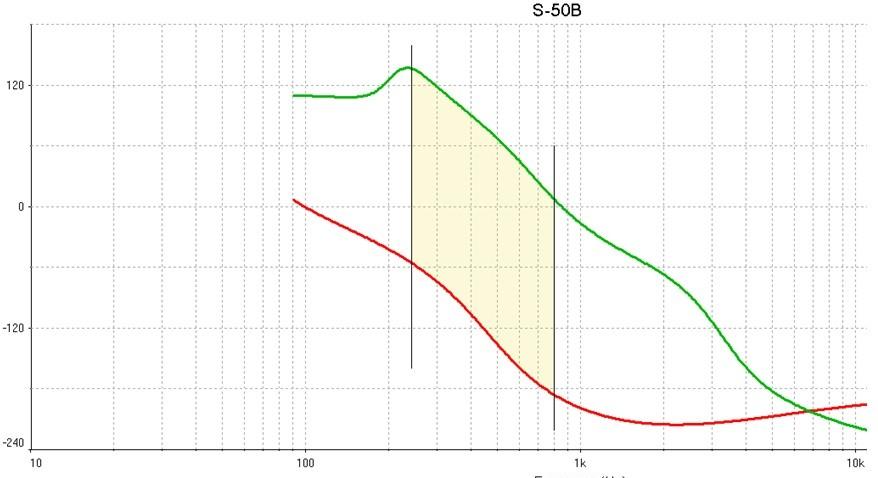

Критически важным аспектом является проверка фазировки. На графике ниже показана разница фаз между токами в НЧ (красная кривая) и СЧ (зелёная кривая) динамиках.
В зоне совместной работы динамиков (250…800 Гц) разница фаз стабильно составляет 190 градусов. Это требует ПРОТИВОФАЗНОГО включения НЧ и СЧ динамиков, что вполне логично для стыка двух полос со вторым порядком фильтрации. Сдвиг фаз на частоте раздела (500 Гц) из-за смещения акустических центров несущественен.
Суммарная АЧХ на графиках приведена именно для противофазного включения. Однако на заводской схеме динамики включены В ФАЗЕ! Это грубая ошибка конструкторов, которую необходимо исправить. Подробнее о том, как правильно подходить к восстановлению и доработке, можно узнать из проекта S-50B – новый шпон и реставрация АС.
Анализ АЧХ и проблемы СЧ звена
Что имеем по АЧХ? Срез ФНЧ (фильтр низких частот) происходит около 450 Гц и идет круто вниз. Учитывая приличный подъём АЧХ у динамика 25ГД-26 выше 500 Гц, это выглядит логичным. Но зачем тогда здесь же наблюдается огромная отдача СЧ звена?
Если добавить работу баффл-эффекта, получаем ещё +1,5…2 дБ в области 500…1000 Гц. В сумме это дает примерно +5 дБ на частоте 700 Гц, из-за чего бас благополучно «уходит в тундру» и маскируется средами. АЧХ фильтра СЧ звена напоминает рекомендованную из паспорта (ссылка на обсужнение: 20ГДС-1-8 / 15ГД-11). Следовательно, фильтр изначально рассчитан под экземпляры 20ГДС-1-16, у которых на 1,5 кГц имеется горб, а не провал.
Общий уровень СЧ явно завышен, в том числе из-за номинала конденсатора в 20 мкФ. Зачем это сделано? Чувствительность АС заявлена на уровне 85 дБ/Вт, а у НЧ динамика без фильтра чувствительность составляет 84 дБ/Вт. Видимо, срединкой уровень решили поднять для громкости, пожертвовав точностью воспроизведения.
