Сабвуфер на “китайце” 100 Вт

Ремонт сабвуфера на 100 Вт: разборка, восстановление динамика и сборка корпуса

Сабвуферы бюджетного сегмента часто страдают от некачественных комплектующих, особенно в блоке питания. На примере разбора сгоревшего устройства мощностью 100 Вт рассмотрим типичные неисправности, характеристики динамика 8 дюймов и процесс создания качественного фазоинвертора (ФИ) из сохранившихся деталей. Этот опыт применим к ремонту многих китайских акустических систем, где основной упор сделан на внешний вид, а не на надежность электроники.

История началась с получения от знакомого сгоревшего сабвуфера. При визуальном и аппаратном осмотре выявилась серьезная проблема: внутри корпуса было обгоревшее покрытие, на печатной плате — прогары, микросхемы усилителя (TDA7293) и процессор для сателлитов (TDA7265) были полностью выведены из строя. Трансформатор имел межвитковое замыкание в первичной обмотке. Основной причиной поломки стал низкое качество трансформатора и критически малая емкость конденсаторов в блоке питания, что привело к скачку напряжения и сжиганию усилительного каскада.

Несмотря на то, что электронная часть не подлежала восстановлению, акустические системы и динамики часто оказываются более живучими. Первым делом был извлечен динамик. На маркировке значились параметры: 8 дюймов (20 см), мощность 80-100 Вт, сопротивление 4 Ом. Динамик оказался абсолютно целым, что позволило использовать его для сборки нового сабвуфера.

Технические характеристики и выбор корпуса

Извлеченный динамик показал параметры, близкие к известному советскому 35ГДН-1-4, но с лучшими характеристиками по мощности. Для такого динамика оптимальным решением является корпус типа фазоинвертор (ФИ). Расчеты показали, что для получения частоты настройки 40-45 Гц необходим внутренний объем корпуса около 30 литров. В качестве фазоинвертора использовалась труба плотной бумаги с внутренним диаметром 75 мм.

Для корпуса были использованы остатки ДСП и карпет для внешней отделки. Стыки внутри были проклеены и залиты силиконом для герметичности, а внутренняя поверхность оклеена синтепоном толщиной 20 мм для поглощения стоячих волн. Такая конструкция позволяет получить глубокий и чистый бас, превосходящий по качеству дешевые заводские решения.

Процесс сборки и результаты

Сборка нового сабвуфера заняла минимум времени благодаря наличию материалов. Внешняя отделка карпетом на клее ПВА дисперсия придала устройству аккуратный вид. Клеммная колодка была использована от старой аппаратуры. В результате получилась акустическая система с частотой настройки 45 Гц и объемом 30 литров.

Тестирование показало, что динамик уверенно работает при подводимой мощности около 100 Вт без перегрева катушки. Хотя звуковое давление уступает профессиональным драйверам, такой сабвуфер обеспечивает ощутимый, «грудной» бас, который хорошо сочетается с колонками типа S30 или их современными аналогами. Стоимость всех материалов не превысила символической суммы, что делает этот метод ремонта экономически выгодным.

Для тех, кто интересуется созданием качественного звука с нуля, стоит также обратить внимание на ламповые усилители, которые могут раскрыть потенциал восстановленных динамиков еще лучше благодаря мягкому и натуральному звучанию.

Возможна доработка внешнего вида: установка гриля из прутков или оставление открытой конструкции. Субъективно, полученный сабвуфер удался на славу, обеспечивая достойное звучание за копейки. Этот опыт доказывает, что даже из полностью сгоревшей китайской акустики можно извлечь полезные компоненты и создать качественную систему своими руками.

Если вы хотите углубиться в тему источников звука, рекомендую ознакомиться с лазерными проигрывателями, которые предлагают принципиально иной подход к воспроизведению музыки.

Дело было вечером – делать было не чего. Пошел в местный киоск купить чего-то к чаю. Тут подходит знакомый и говорит, мол у него сгорел сабик, ну сгорел так сгорел, схожу, посмотрю.

Пришел к нему с утра, показал он мне тот сабик, я его разобрал и вижу *картину маслом*. Внутри всё чёрное, в печатке две дырки, микросхемы тоже в дребезги, трансформатор такой как алкаши на приём цвет мета приносят, с обожженными обмотками.

Ну, что тут сказать, – *пациент скорее мёртв чем жив*. Да и сам тот мужик почесав репу со мною согласился, причину такой *картины* он объяснить не мог, только сказал, что принес его сын киношку на болванке *красная шапочка* (2011 год). Включили и для спецэффектов звук погромче, на средине фильма из сабика пошел дым.

Вот я думаю, если *красная шапочка* на такое способна, то какие последствия были бы от просмотра например *ну погоди*. В общем мужик не долго думая предложил его мне, а по тому как я с собой в кошельке ношу 10$ (на развод) и за пару гривен мне его не продали бы, то я предложил эту 10-ку, в надежде, что хоть что-то там пригодится.

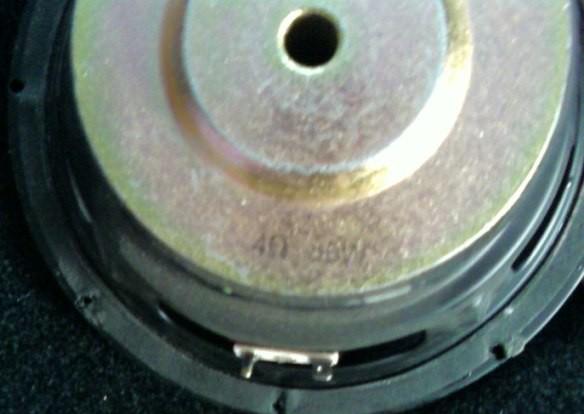

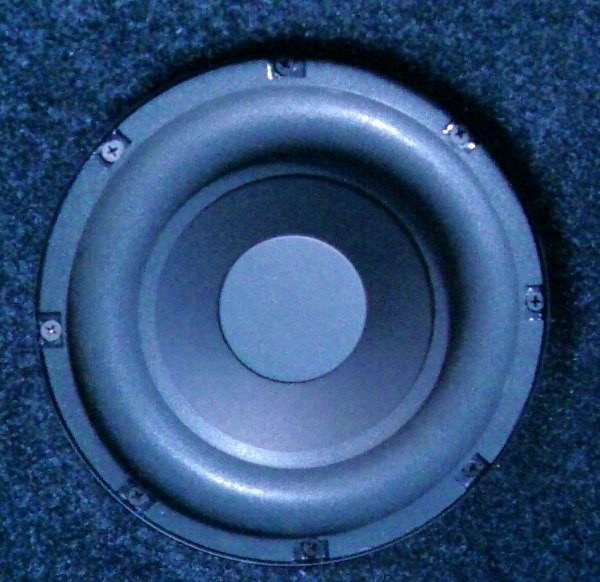

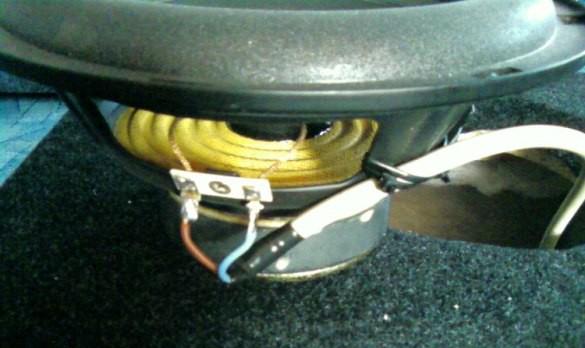

Принёс я его домой и во дворе принялся разбирать на запчасти, первым выкрутил динамик (8” – на маркировке 80 Вт на 4 Ом, в керне отверстие для вентиляции, в общем если что, то можно сделать не плохой сабик – подумал я).

Распотрошив всё остальное, нашел причину, а всё оказалось очень просто – дерьмовый китайский трансформатор и очень маленькая ёмкость конденсаторов в блоке питания + полное отсутствие хоть какой-то защиты (предохранитель на входе транса не в счёт, он оказался целым, хоть и на 3.16 А).

Сабовый канал питался от TDA7293 (что уже радовало), но сама микра *пала смертью храбрых от видать слишком большого напряжения питания (первичка то замкнуло межвитковым).

Процессор и микрухи на сателиты TDA7265 тоже приказали долго жить, – тут у меня совсем настроение упало, взгляд пал на тот динамик, который я первым делом выкрутил – и *о чудо!* – динамик оказался абсолютно целым.

Завернув всё в брезентовку (я всегда разбираю такое хламьё на каком-нибудь тряпке), чтобы потом запчасти не собирать по двору, а так свернул в кучу и порядок.

Отмыв спиртом (да им самым, другие бы просто его выпили а динамик вытерли тряпкой, но нет – делать так делать) – в итоге динамик стал как новый.

Порывшись в обрезках ДСП, нашел нормальные по размеру остатки, так же и с карпетом, считай, всё нашлось в хозяйстве.

Сходил на местный рынок и купил 5 шт. по 2 м брусков, каждый брусок 2х4 см стоит 3 – 4 гривны, так что самому заморачиваться вообще не стоит, купил готовые и порядок. По дороге зашел в киоск – купил чай с бергамотом (ну нравится мне чай и всё тут) и пошел домой.

За остаток дня не сделал абсолютно ни чего, просто было *в лом*, да и подруга привезла хороший кусок мяса от родни, шашлычок не заставил долго себя упрашивать приготовить (мясо можно замариновать всего за 2 часа – проверено), вот так мы и посидели с шашлычком и забежавшими *на запах* соседями.

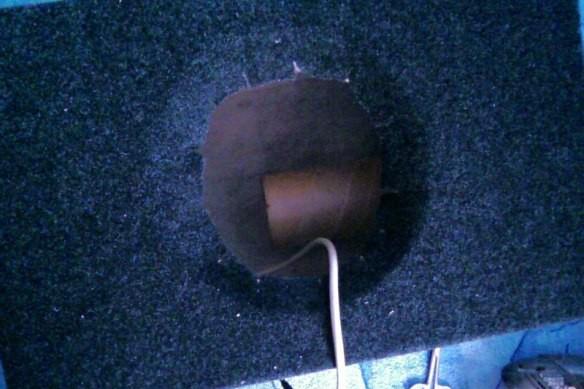

С утра померил динамик и пришел к выводу, что он не далёкий от 35ГДН-1-4 по параметрам, а поэтому будет ФИ с настройкой 40-45 Гц, прикинув, получился объём корпуса 30 литров, труба у меня была (плотная бумажная с внутренним диаметром 75мм).

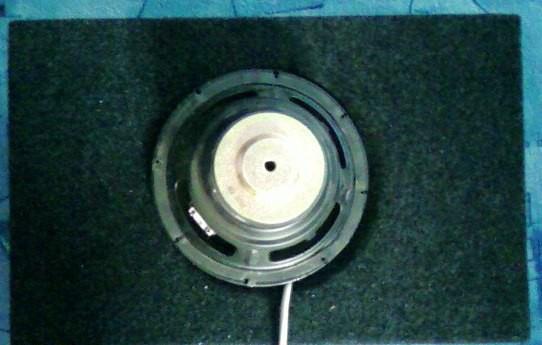

Напилив ДСП – принялся собирать, в общем, здесь всё просто, кто следит за моими работами, тот уже знает, по какому принципу всё собирается воедино. Как итог моей *работы выходного дня*. Получился вот этот сабик.

Динамик оказался очень *живучим* и при подводимой мощности около 100 Вт, даже и не думал *подванить катушкой*. Хоть звуковое давление совсем не то, что от 75ГДН, но посильнее чем от 35ГДН.

Клемник у меня остался со старых запасов, теперь пригодился.

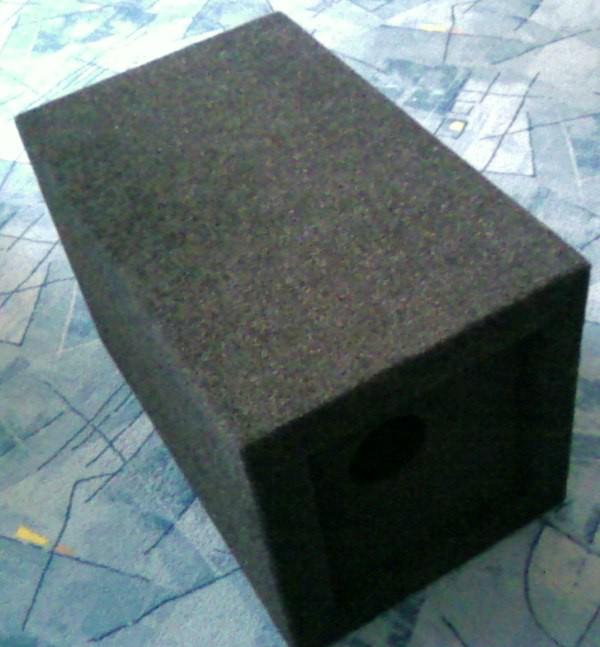

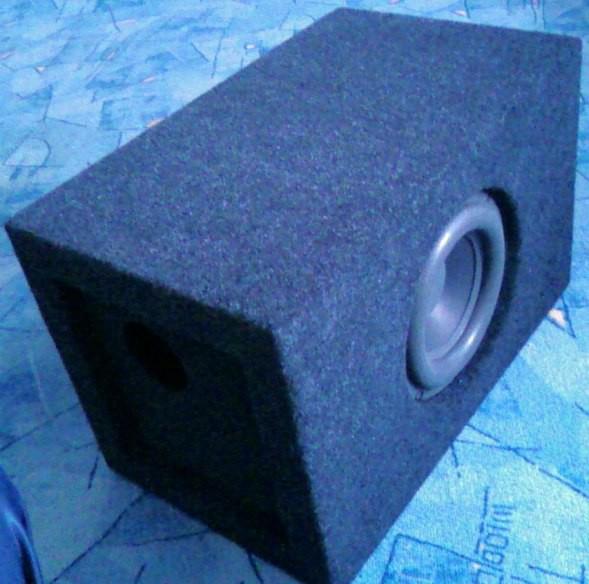

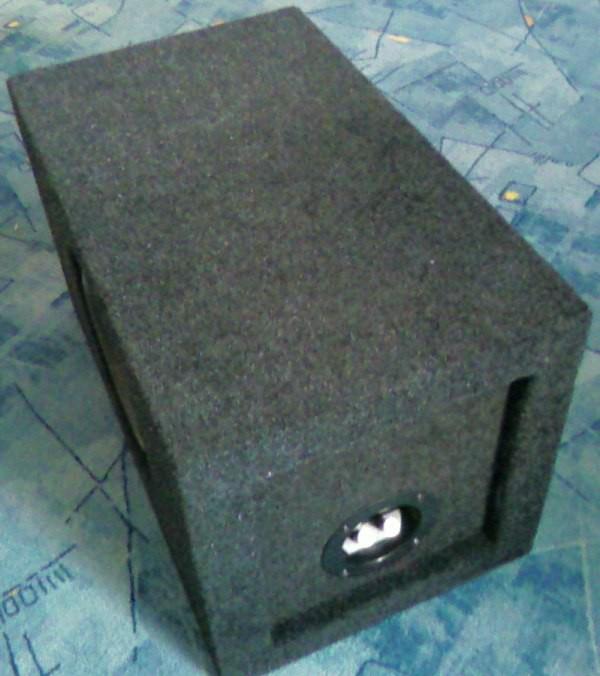

В общем вот собственно вся история, получился сабик в оформлении фазоинвертор, частота настройки 45 Гц, внутренний объём 30 литров. Внешняя отделка карпетом на клею *ПВА дисперсия*. Внутри стыки все *засиликонены* + оклейка синтепоном толщиной 20 мм.

ВОЗМОЖНО, сделаю гриль в виде двух – трёх прутков, а может и так оставлю, в общем, как найдётся клиент, буду уже рассматривать варианты по желанию.

Субъективно, сабик – удался, звучит вполне достойно, в паре с (к примеру колонками на подобие S30 или подобных импортных клонов) звучит вообще отлично, конечно стены не дрожат и мебель не падает, но басок чувствуется грудной клеткой.

Стоимость всех материалов не превысила 200 гривен (если бы я всё покупал а не было у меня в загашнике + динамик), так что думаю всё таки не зря я сходил вечером в киоск.
