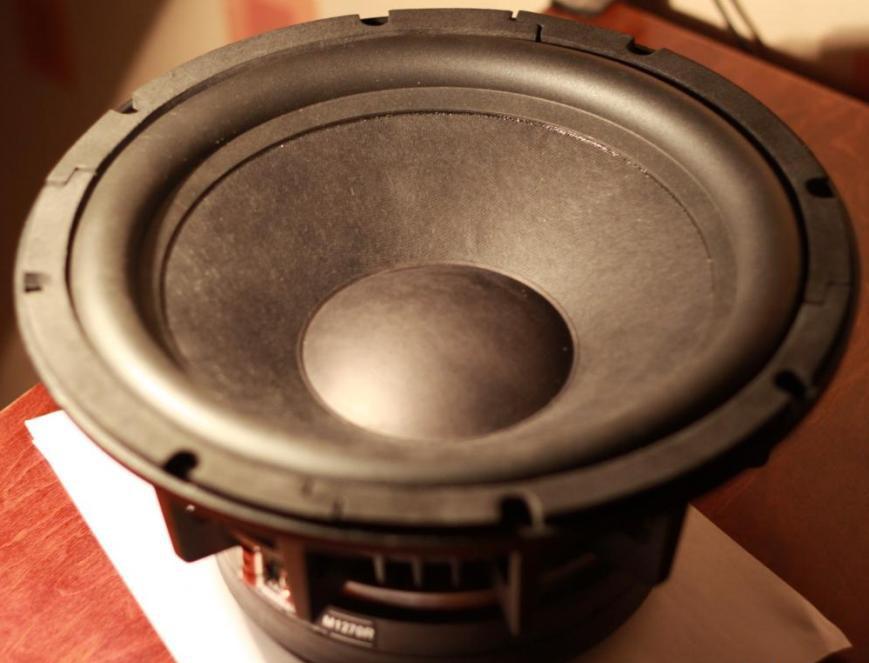

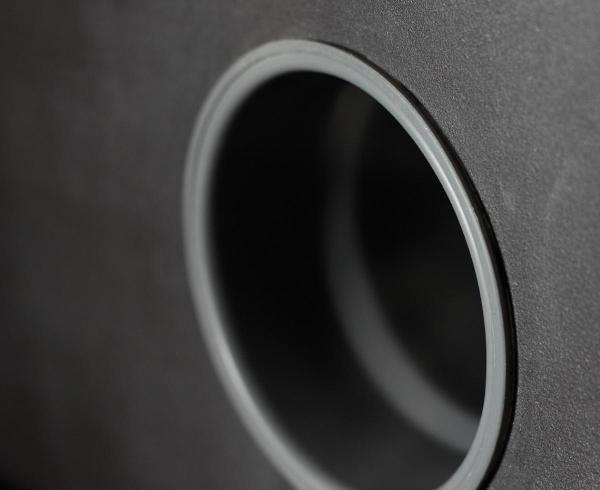

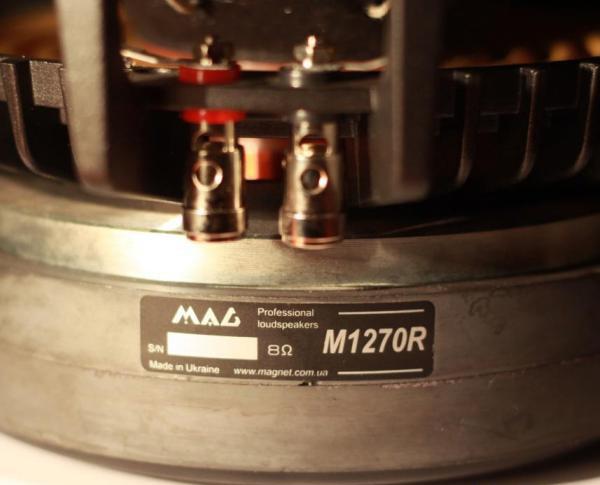

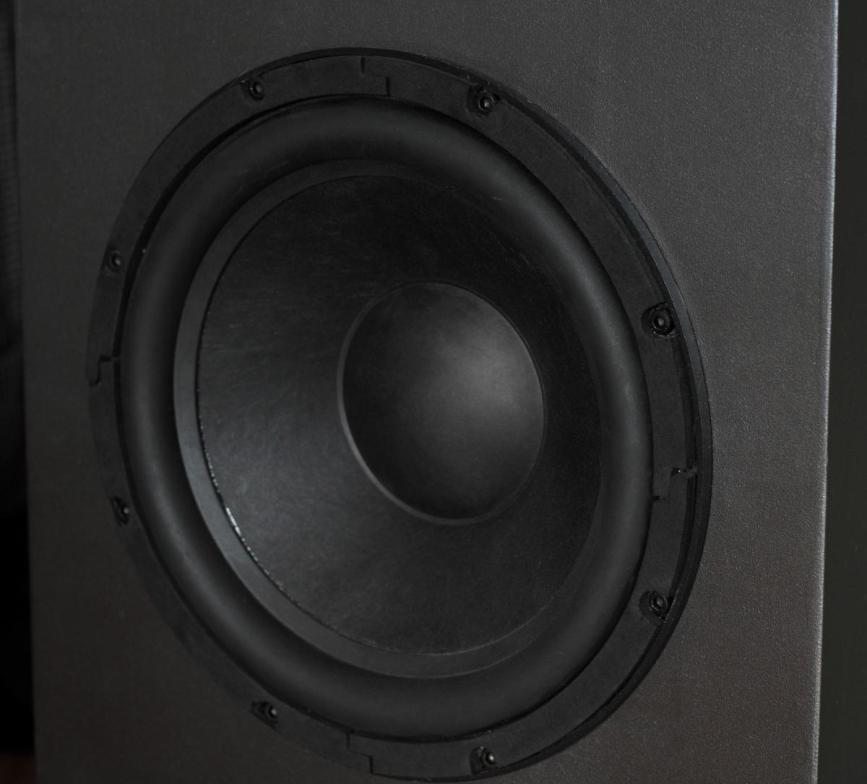

Пассивный сабвуфер на динамике MAG 1270R в оформлении фазоинвертор. Корпус изготовлен из ДСП толщиной 21 мм. Внешние габариты 60х41х43 см. Внутренний объем корпуса 75 л.

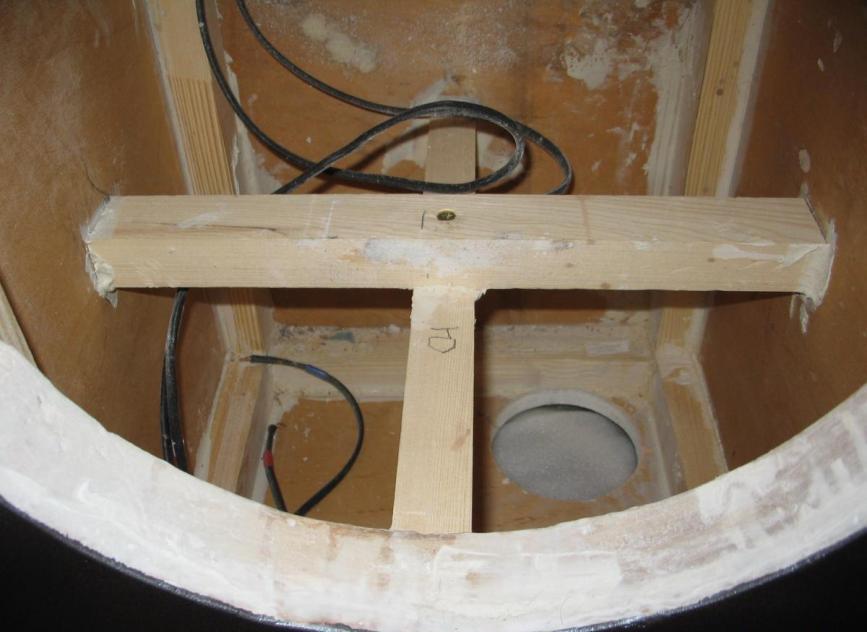

Внутри, по углам корпуса – брусы 3х4 см, из него же и распорки сделаны. Передняя стенка выполнена из 2 листов ДСП, склеены между собой жидкими гвоздями и скручены кучей саморезов. Все стенки на стыках обильно промазаны герметиком и скручены саморезами 45/55 мм.

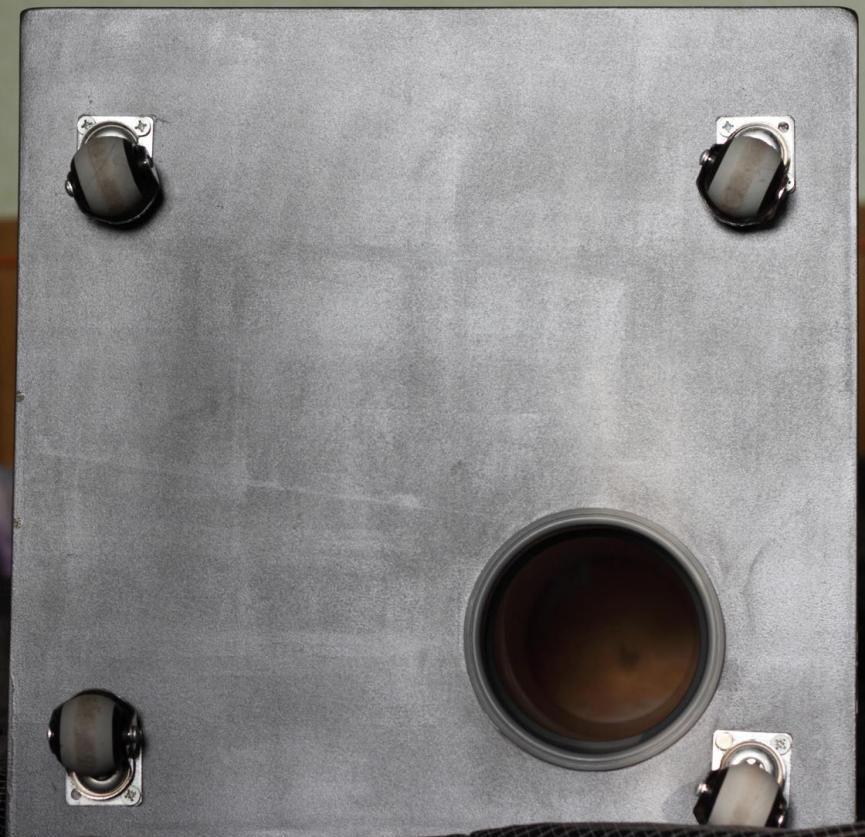

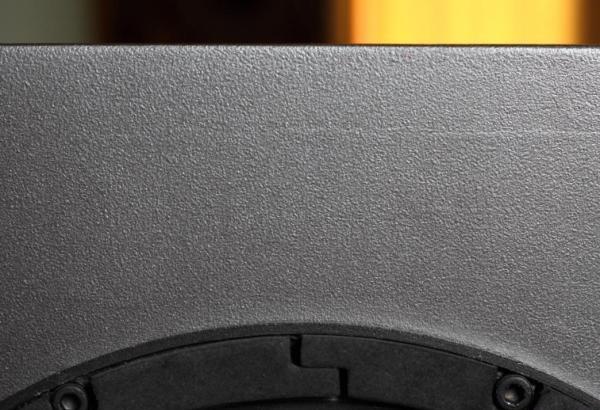

Корпус без наполнителя, снаружи зашпаклеван, зашлифован и покрашен. Ножки в виде резиновых колесиков для мебели – очень практичны, учитывая, что масса саба в сборе более 30 кг.
Сабвуфер работает с усилителем по мостовой схеме на TDA 7294 в будущем планируется заменить его на Nataly или ОМ2 на 350 – 400 Вт.

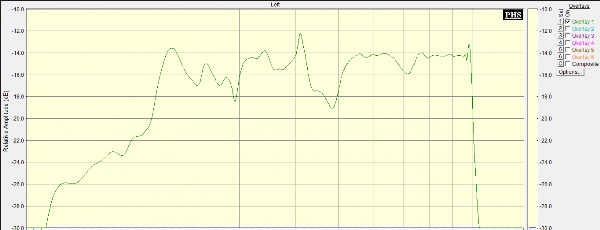

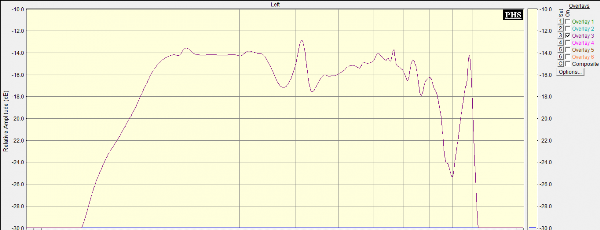

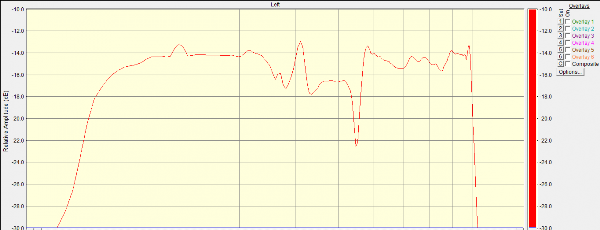

Замер АЧХ на расстоянии 1 м от сабвуфера и в комнате, возле стены и в углу.

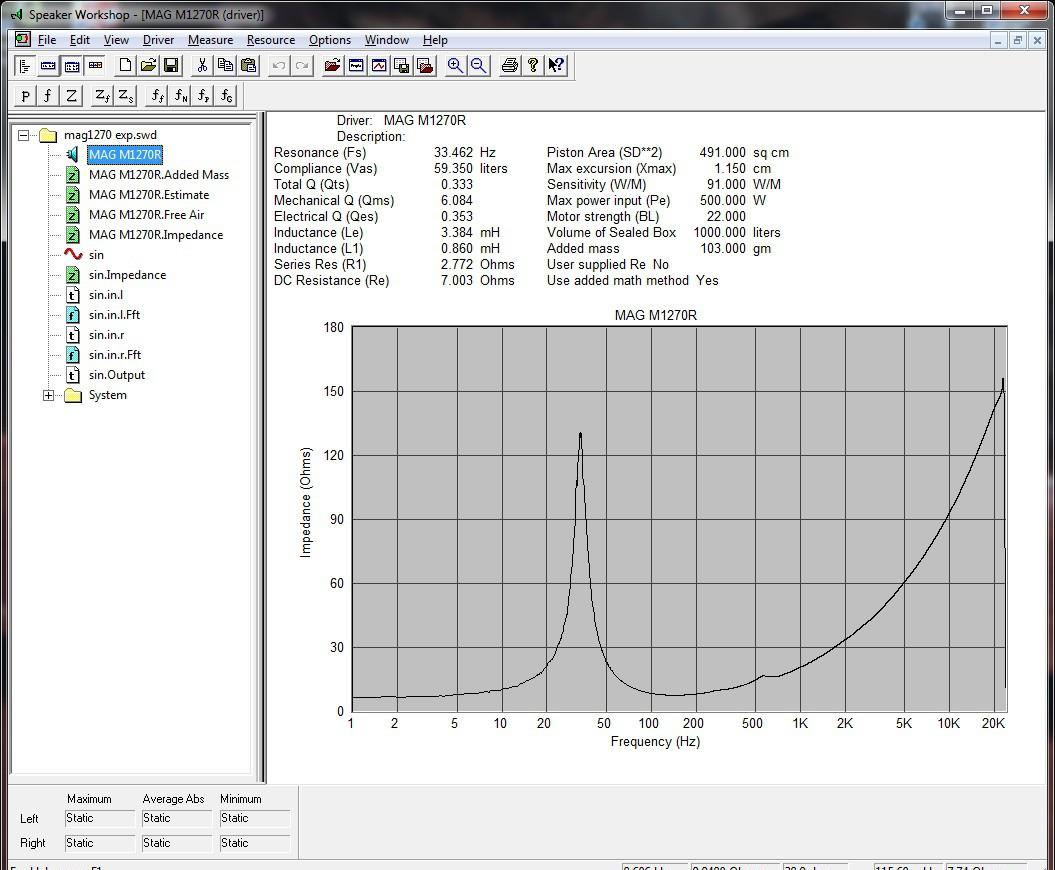

Параметры ТС:
Автор проекта: koyot
