Всем доброго времени суток. Хочу поделиться собственной поделкой. Недавно была закончена конструкция сабвуфера для домашнего кинотеатра в оформлении лабиринт, он же четвертьволновой резонатор (ЧВ) на динамике Peerless 830669. Понимаю что не самый лучший выбор для данного оформления, но использовал то что оказалось под рукой.

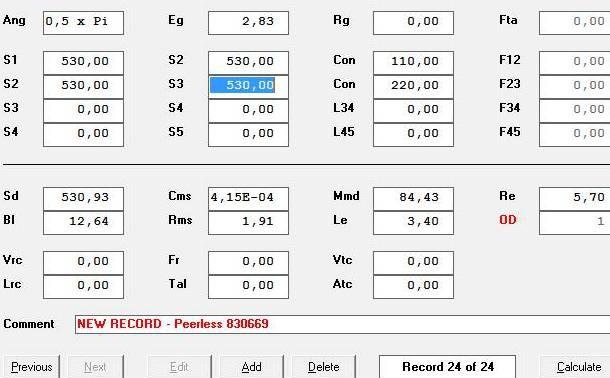

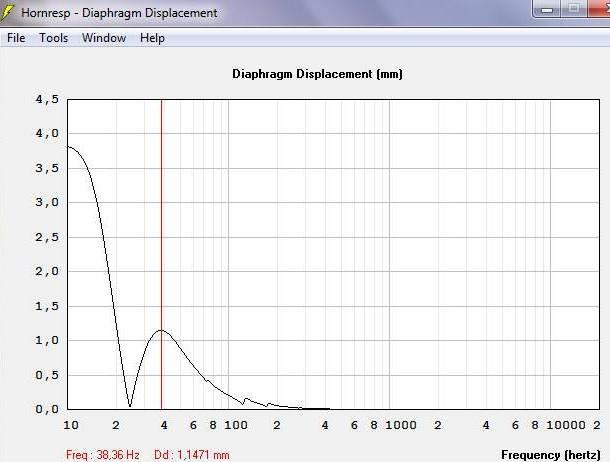

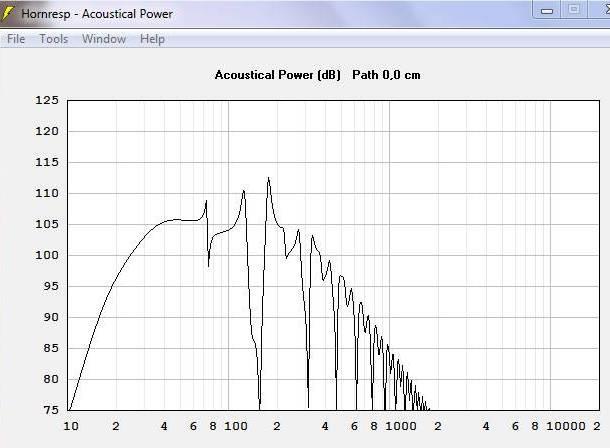

После моделирования в хорнреспе вышло следующее:

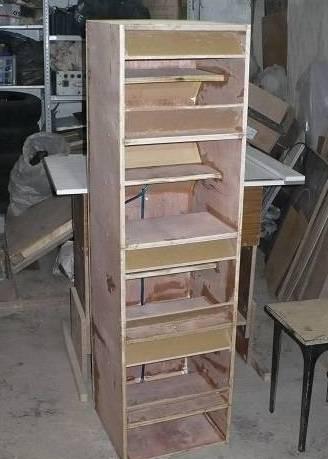

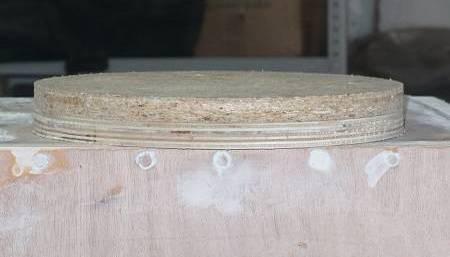

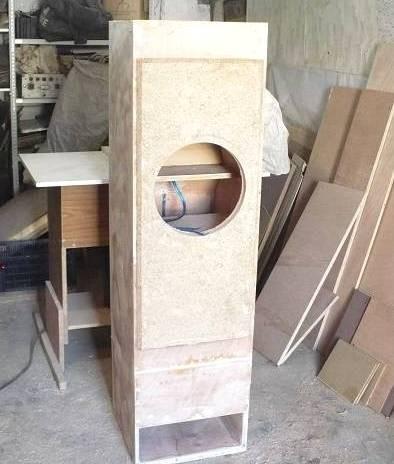

Корпус сабвуфера выполнен из фанеры толщиной 18 мм. Передняя панель фанера + ДСП с общей толщиной в 34 мм. Размеры получились следующие (ВхШхГ): 147х40х40 см. Длинна лабиринта 330 см. Динамическая головка установлена со смещением на 1/3 от начала: 110 см сверху и 220 см снизу лабиринта, если смотреть в разрезе. Размеры порта 365х145 мм с площадью в 530 см2.

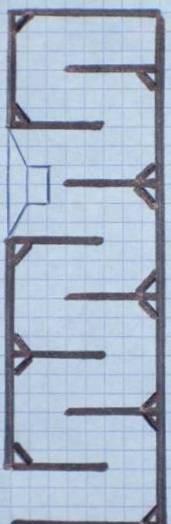

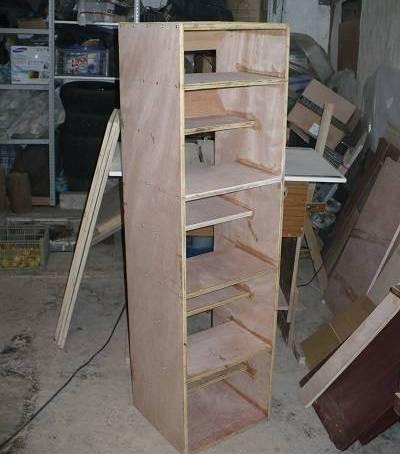

Схема внутренних перегородок:

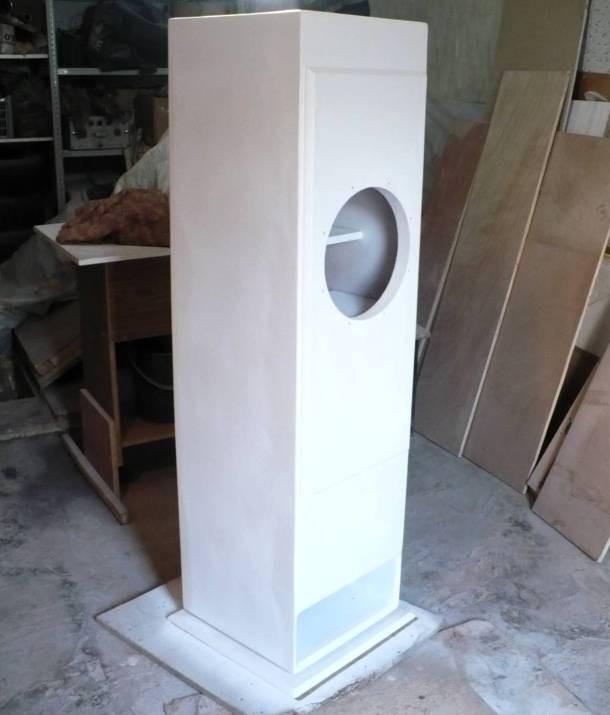

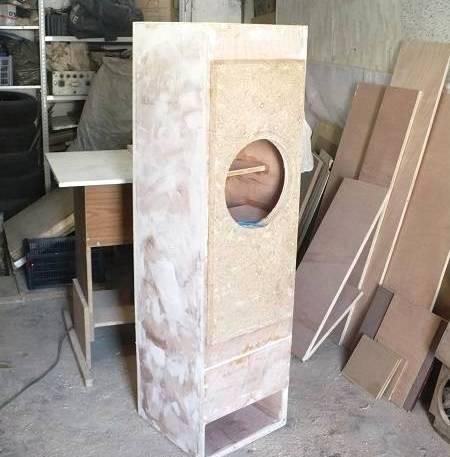

Отделка выполнена по автомобильной технологии (шпаклёвка Novol, автомобильный грунт, базовая краска и лак с добавкой перламутр).

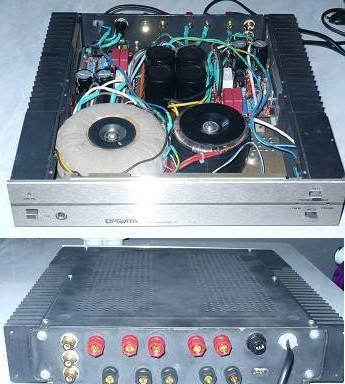

Используется в составе домашнего кинотеатра. Работает от усилителя на микросхеме TDA2022, работающем в классе T (180 Вт/4 Ом). Фильтрация сигнала и полное согласование с системой производится процессором ресивера Denon X1000.
