Ленточные пищалки своими руками: пошаговая инструкция по сборке

В данной статье рассматривается процесс самостоятельного изготовления высококачественных ленточных излучателей звука. Данный проект позволяет развеять миф о высокой сложности производства и стоимости таких устройств, а также демонстрирует, что параметры ленты и согласующего трансформатора влияют на звук минимально, на уровне технических нюансов. Уровень собственных шумов излучателя находится ниже порога чувствительности человеческого слуха, что делает самодельные конструкции конкурентоспособными по сравнению с заводскими аналогами. О том, как собрать ленточный динамик, читайте в материале на на что обращать внимание при прослушивании.

Принцип действия и магнитная система

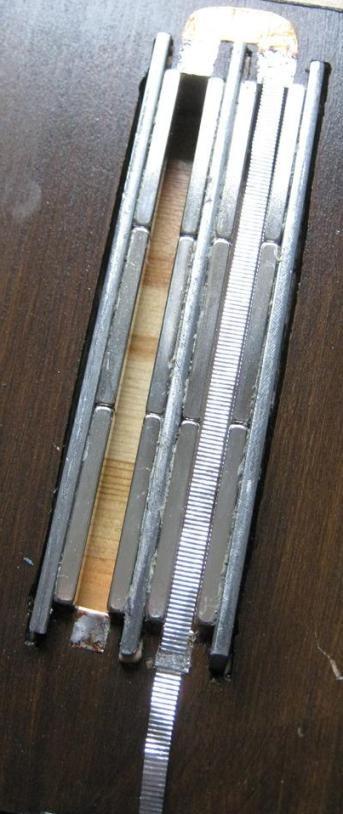

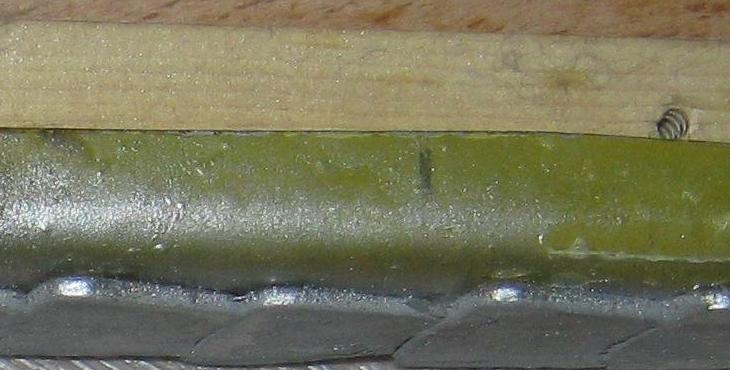

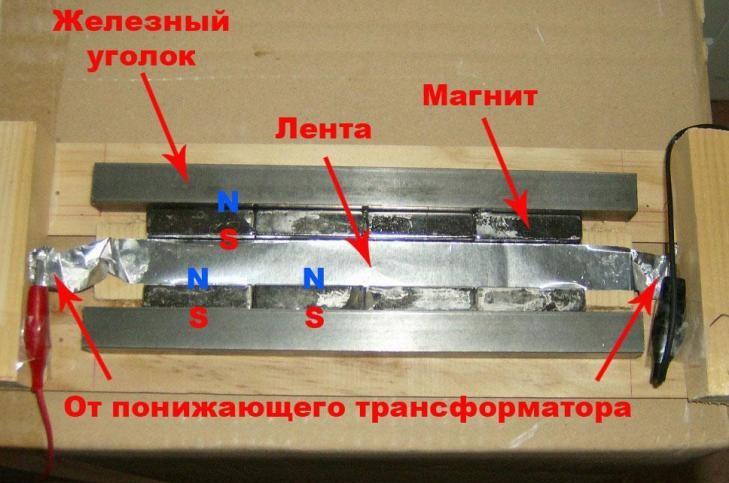

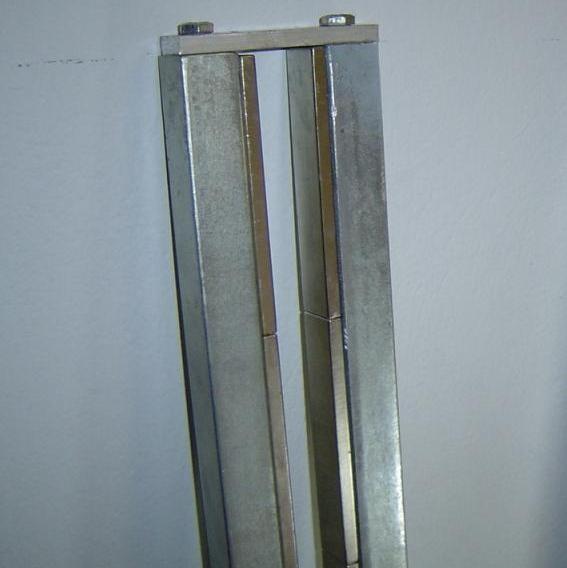

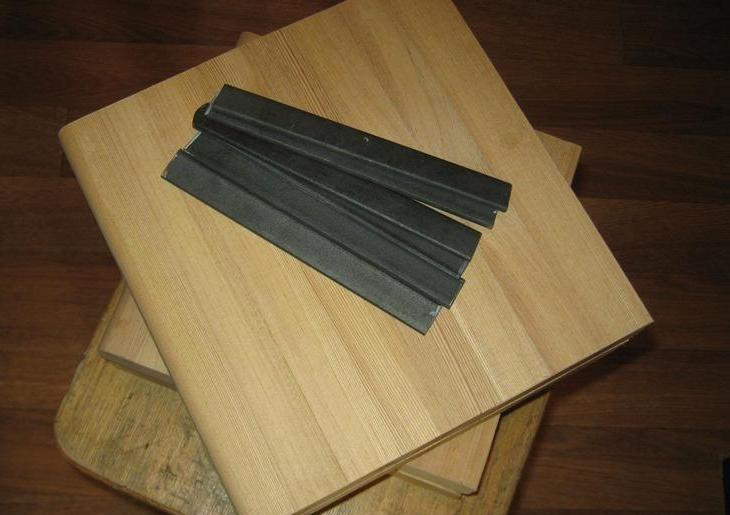

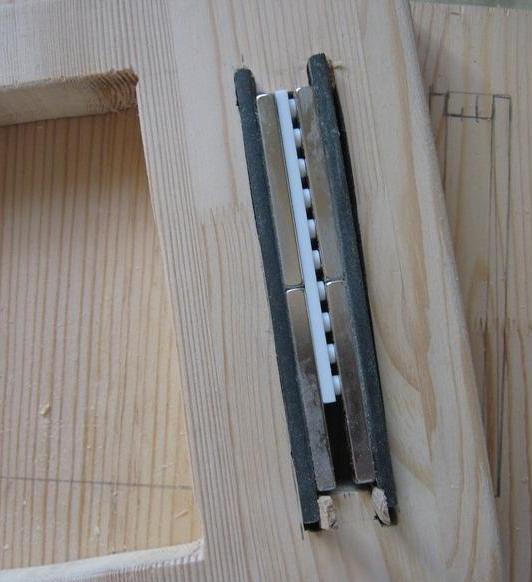

Общий принцип конструкции заключается в использовании магнитов, закрепленных на железных уголках (можно использовать П-образный профиль). Магниты клеятся противоположными сторонами: при сближении уголки должны сильно притягиваться друг к другу. Для обеспечения необходимой магнитной индукции используются неодимовые магниты. При работе с ними необходимо соблюдать технику безопасности: использовать хлопчатобумажные перчатки и проверять полярность отдельным магнитиком, чтобы избежать травм при случайном сближении.

Далее производится сборка конструкции, натяжение пищевой алюминиевой ленты и подключение через согласующий-понижающий трансформатор. Для тестовых целей допускается подключение через резистор 4 Ом.

Выбор материалов и альтернативы

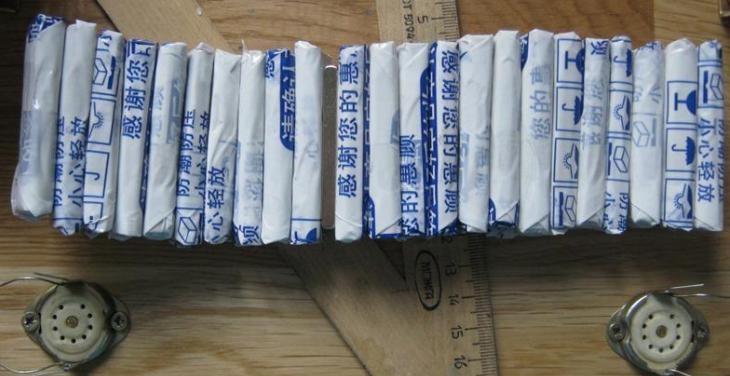

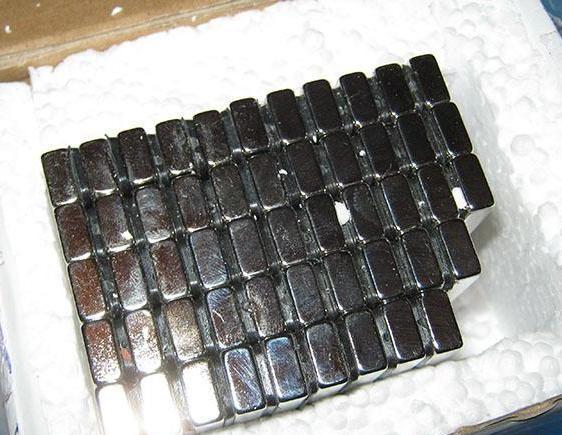

Ленточные излучатели не воспроизводят низкие частоты из-за малой площади и минимальной амплитуды смещения ленты. Использование крупных неодимовых магнитов может быть дорогостоящим. В качестве альтернативы можно использовать набор небольших магнитиков или извлекать их из старых жестких дисков, что является более экономичным, но трудоемким решением.

Конструкция излучателя и крепление

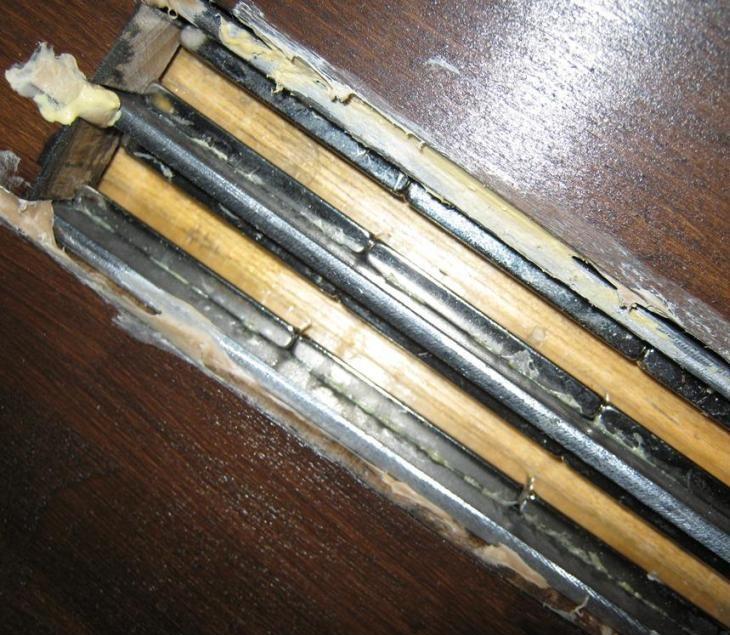

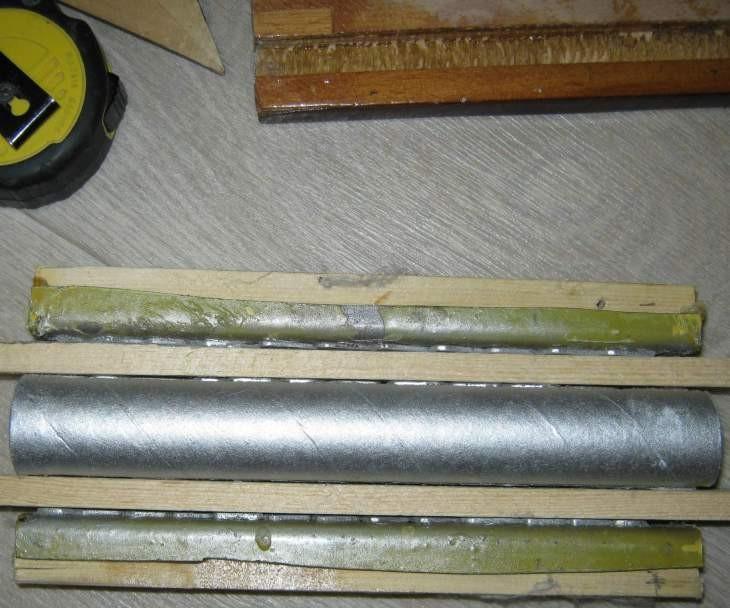

При использовании длинной ленты расстояние между краями получается слишком большим, что приводит к сужению диаграммы направленности и снижению верхней границы диапазона. Оптимальным вариантом является сборка конструкции в форме буквы «П» с использованием двух коротких лент. Это обеспечивает удобное подключение трансформатора без необходимости прокладки длинных проводов. Для юстировки конструкции на раме можно использовать рейки нужной ширины.

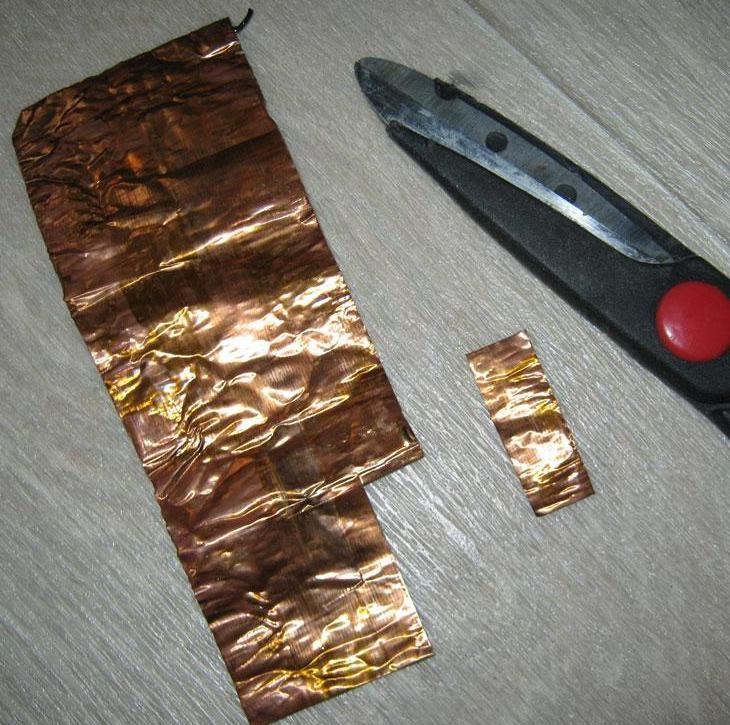

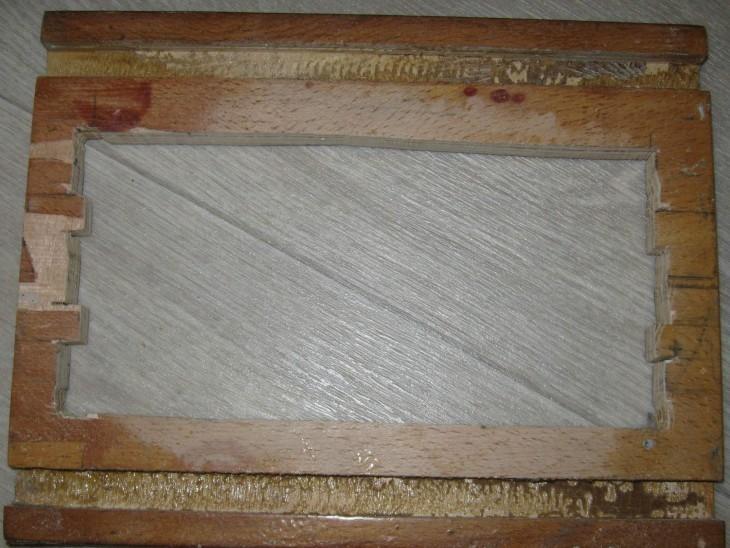

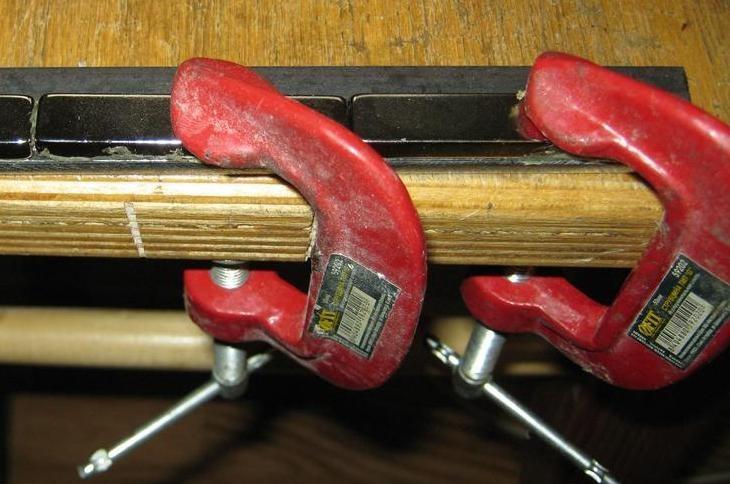

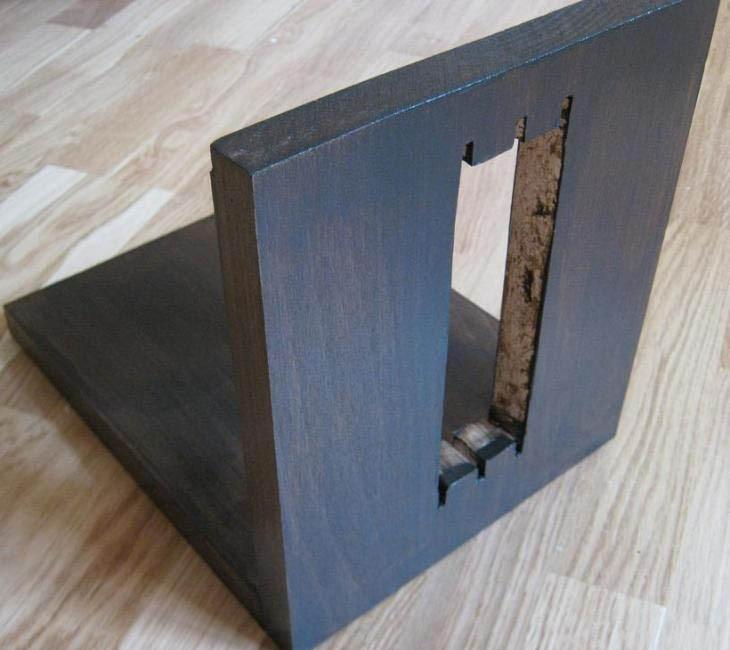

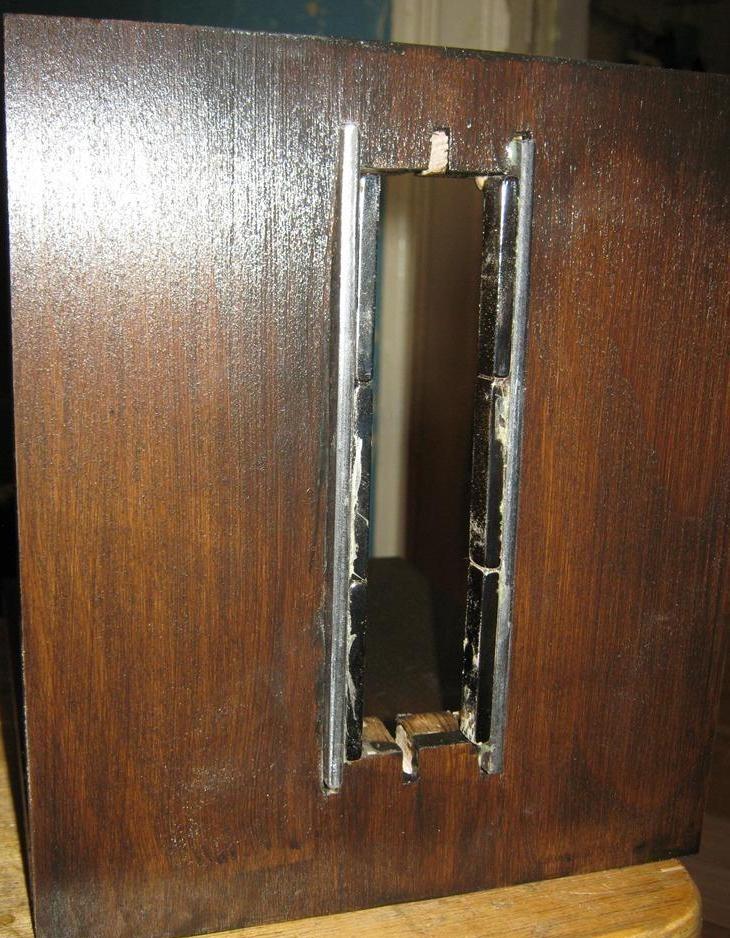

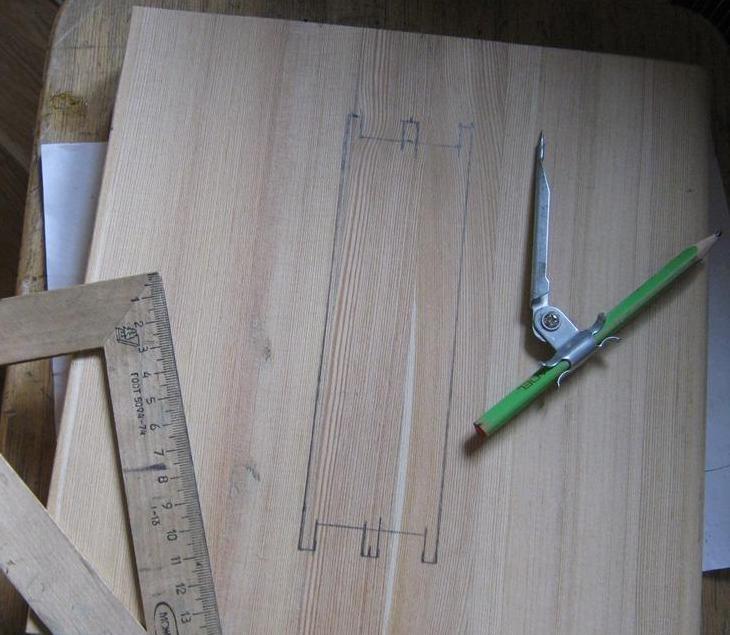

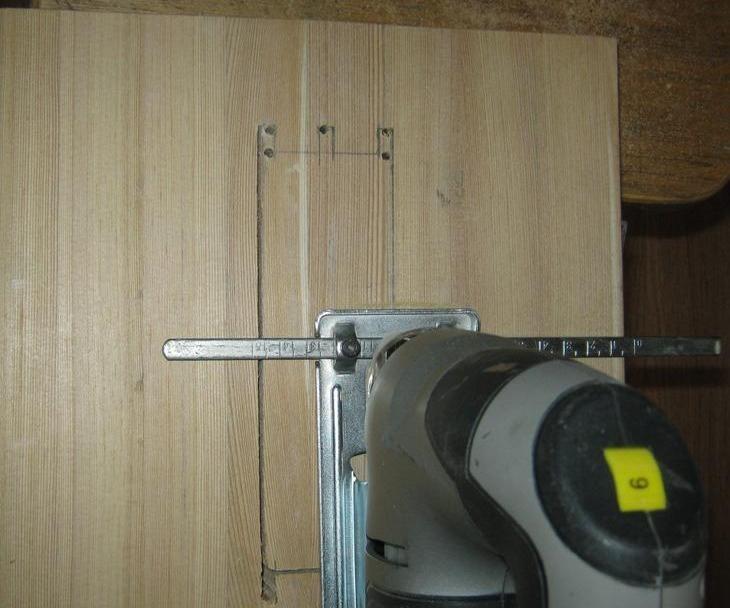

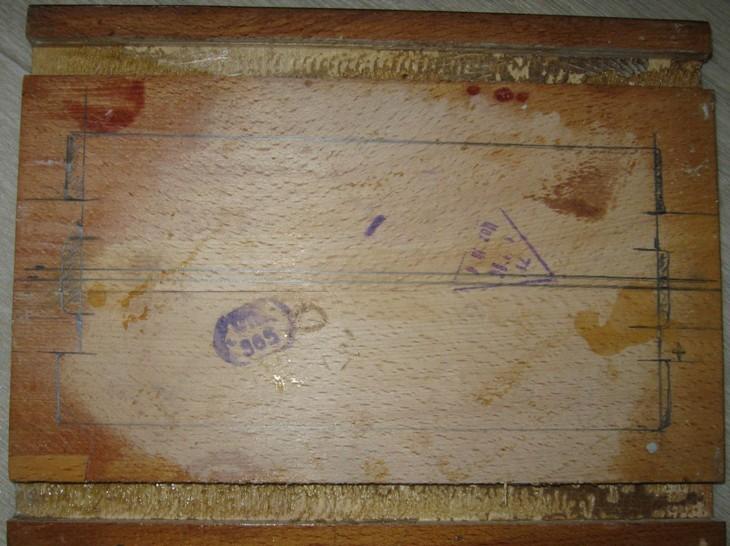

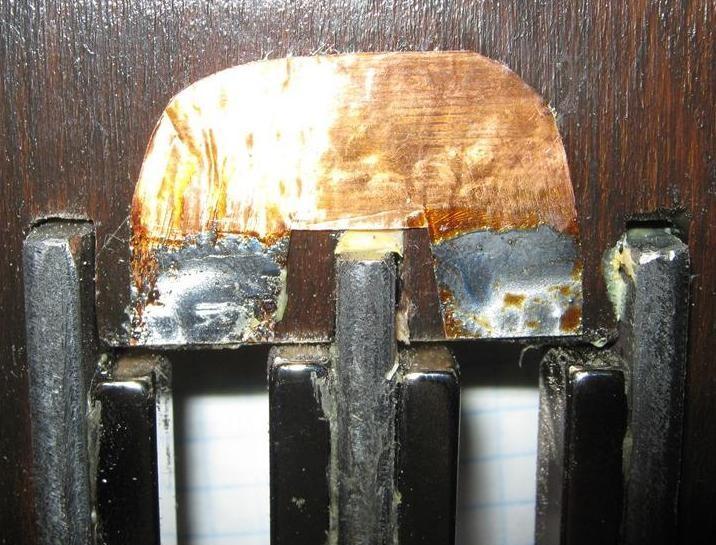

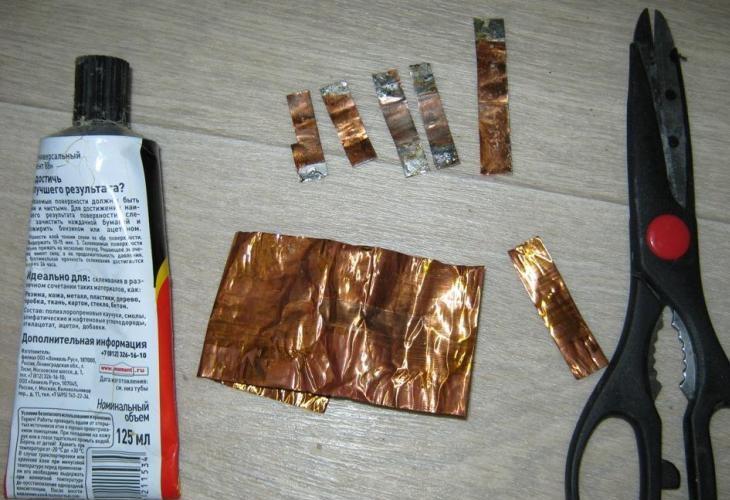

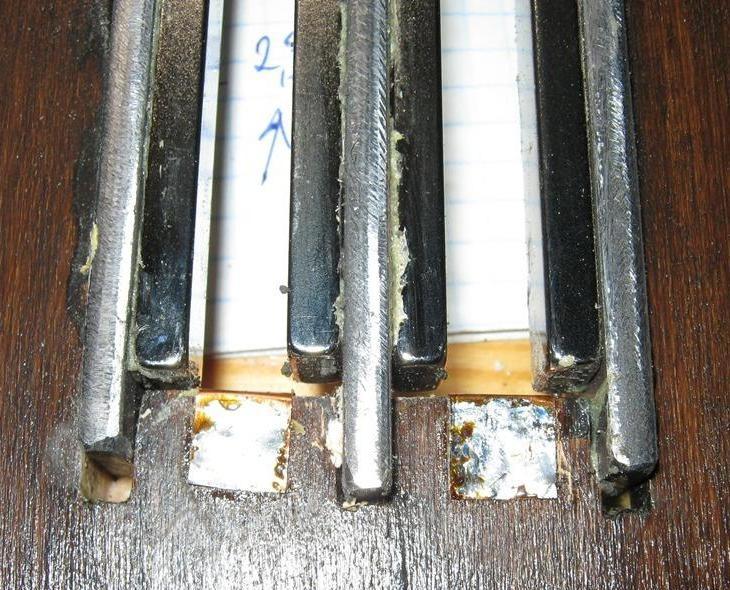

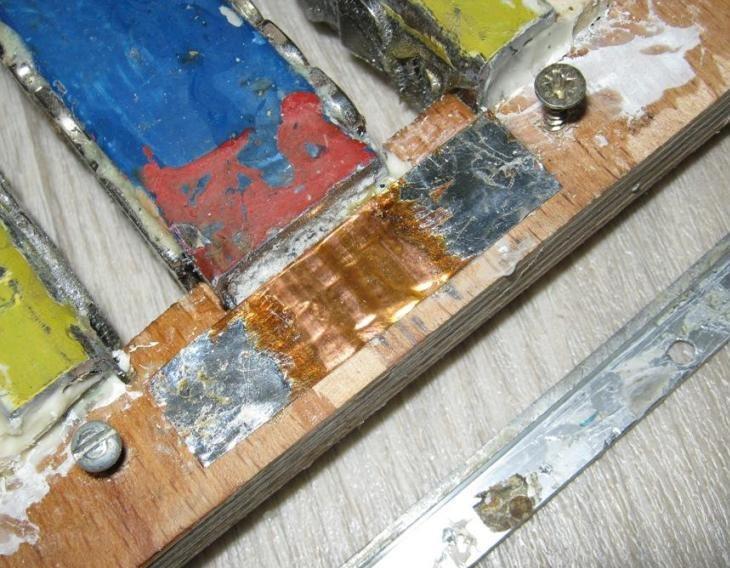

Для основания используется фанера толщиной около 14 мм. Конструкция фиксируется клеем. Для создания контактных площадок применяется медная фольга, нарезанная полосками и приклеенная к каркасу. К этим площадкам в дальнейшем припаивается трансформатор.

Согласующий трансформатор

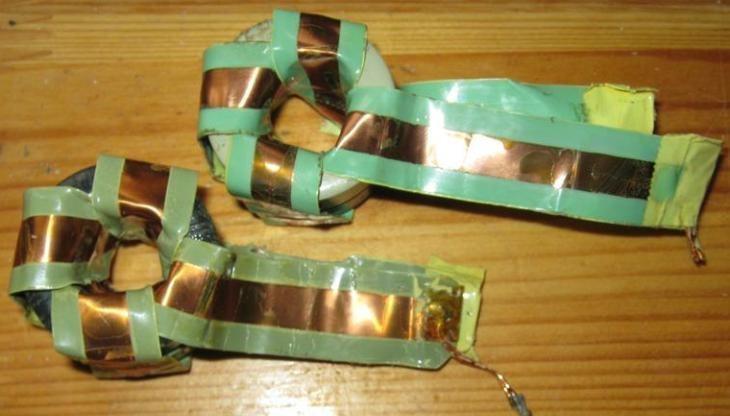

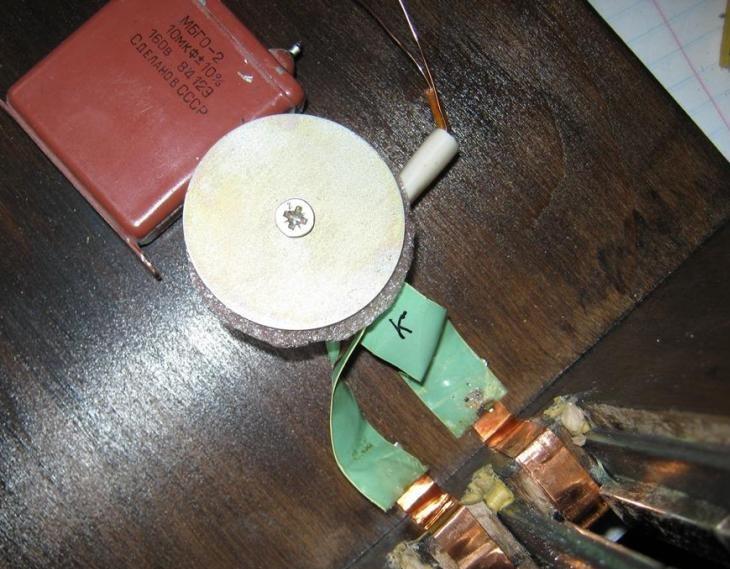

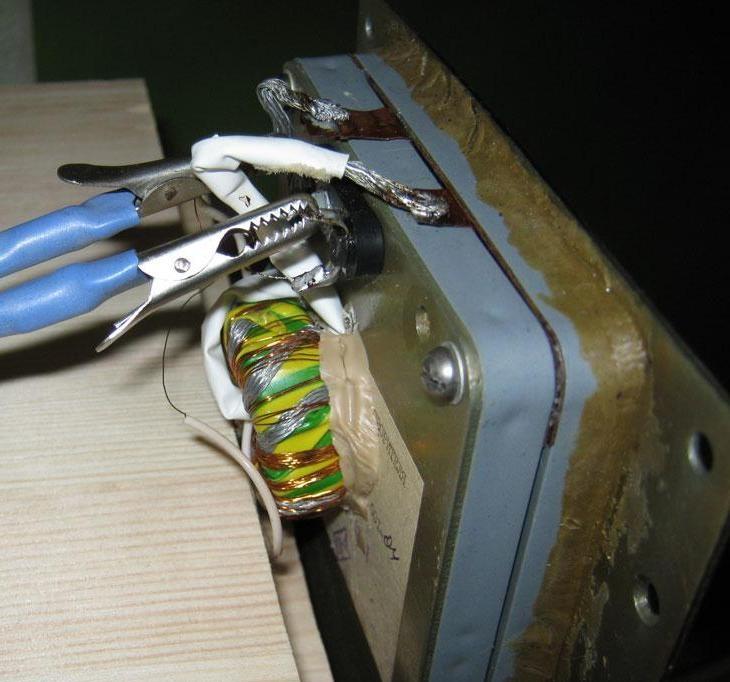

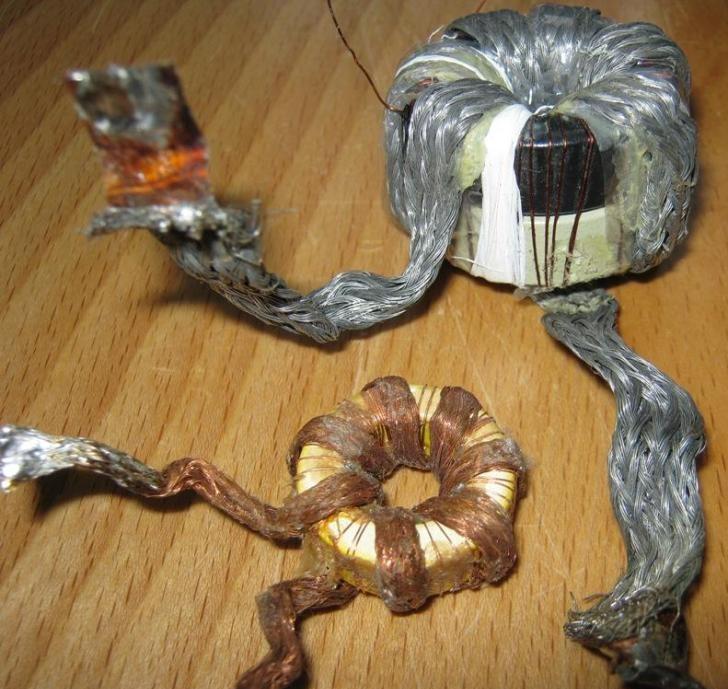

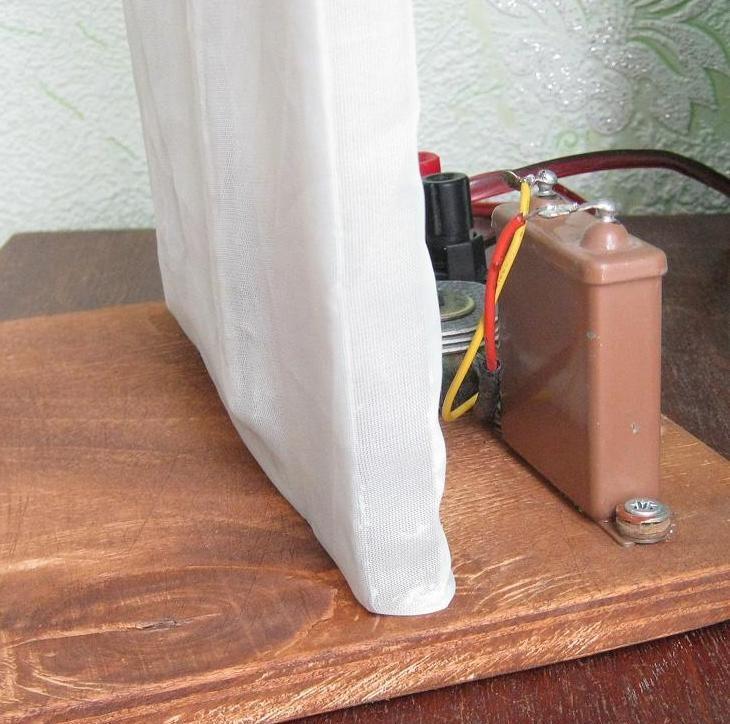

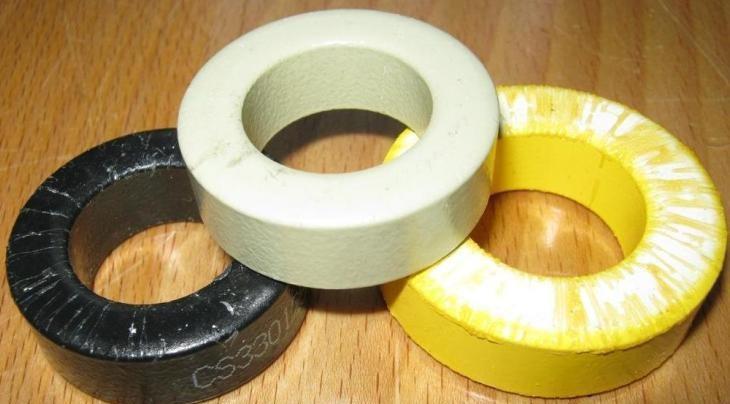

Для согласования импеданса используется понижающий трансформатор. Допускается использование любых доступных сердечников: от ферритовых ТВС до ТС180. Оптимальным вариантом является использование дроссельного кольца от компьютерного блока питания. Намотка производится следующим образом: первичная обмотка — 100 витков провода 0,2-0,3 мм, вторичная — 10 витков медной косички (например, из оплетки коаксиального кабеля РК50/75). Импеданс излучателя составляет около 8 Ом. Для снижения импеданса следует уменьшить количество витков первичной обмотки.

Разница в звучании между различными трансформаторами минимальна и составляет около 15-20% КПД, поэтому нет необходимости в использовании сверхдорогих материалов. Более подробно о выборе компонентов для аудиофильских систем можно узнать из статьи про самодельные ленточные наушники с ламповым усилителем.

Монтаж ленты и защита

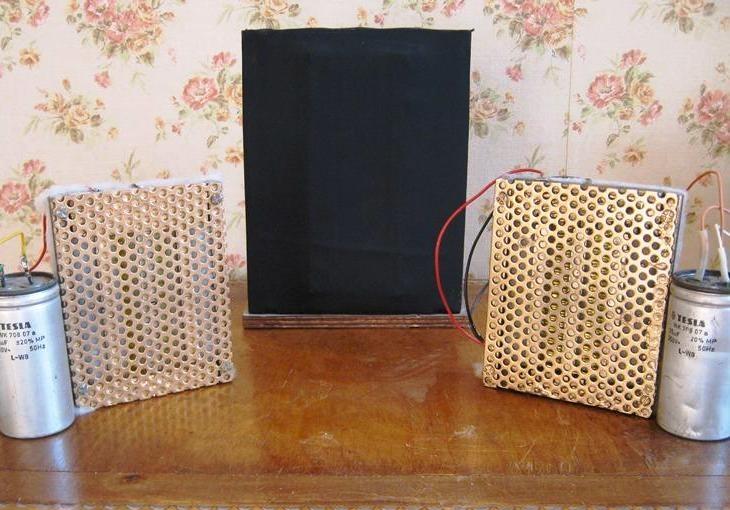

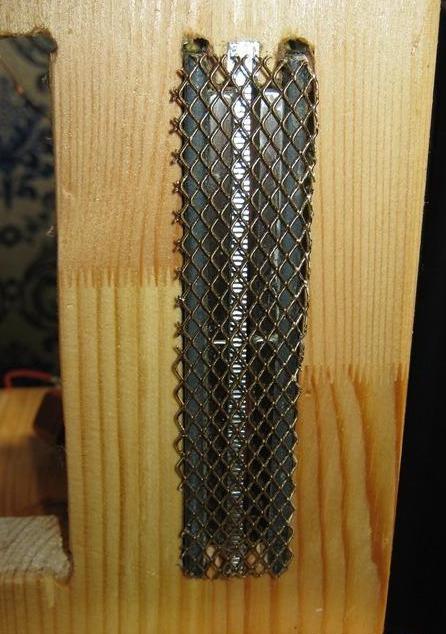

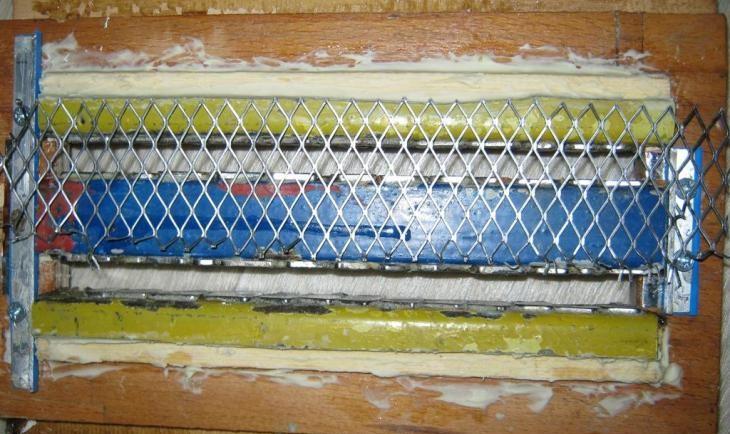

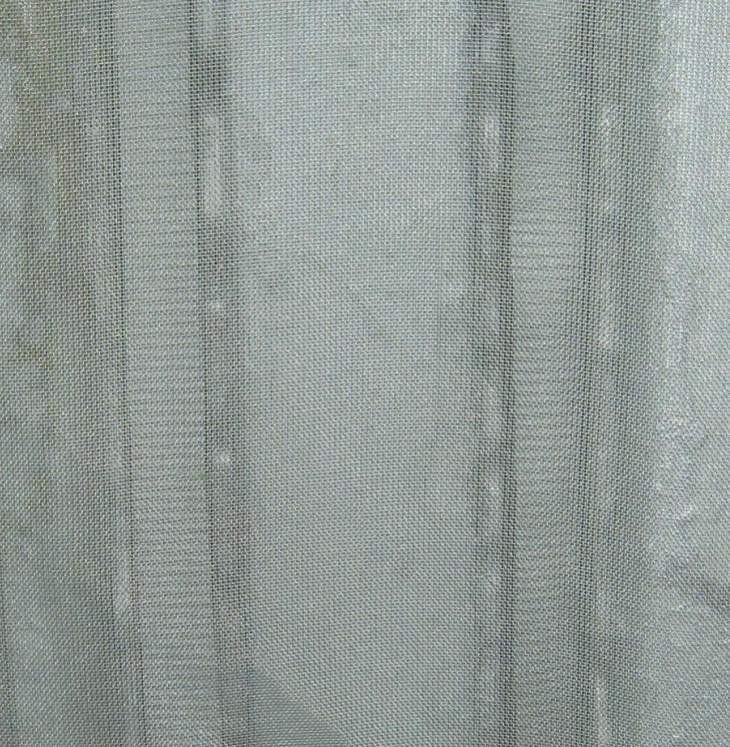

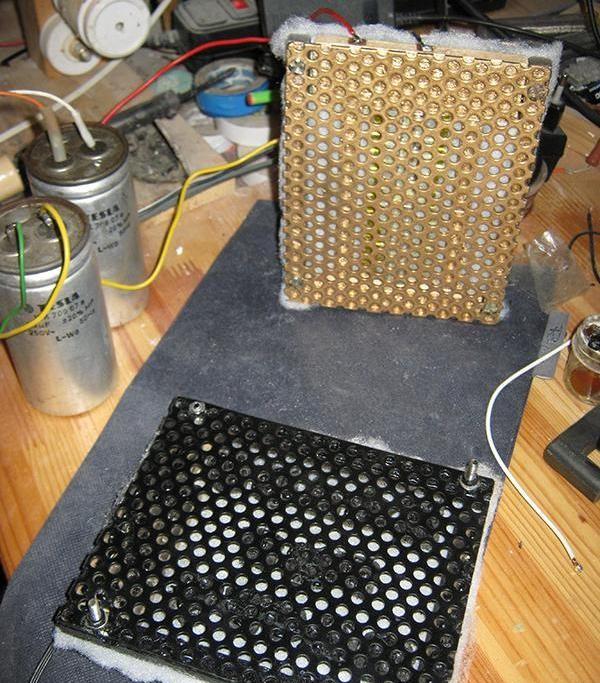

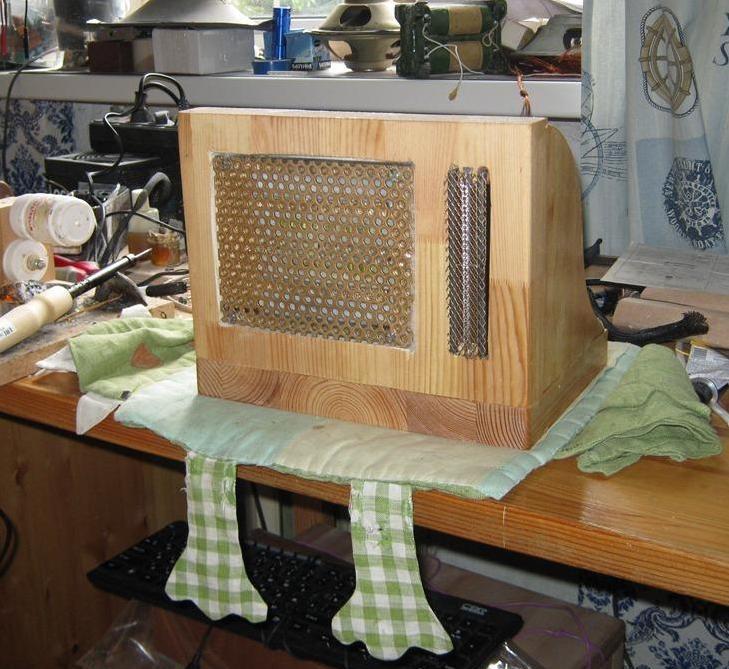

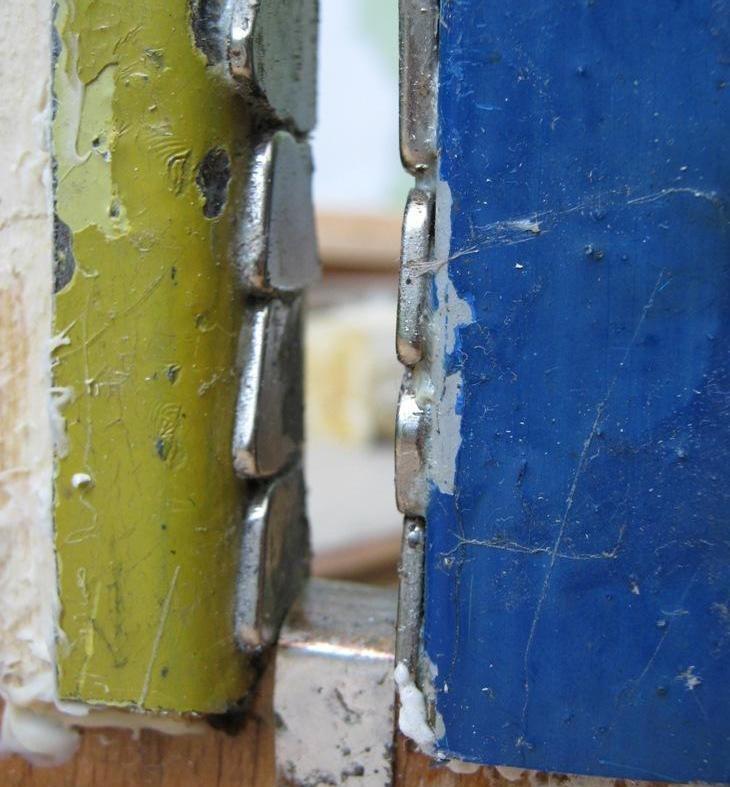

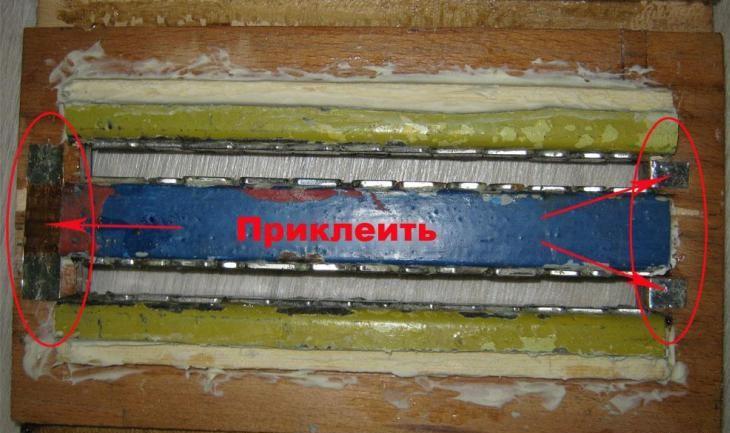

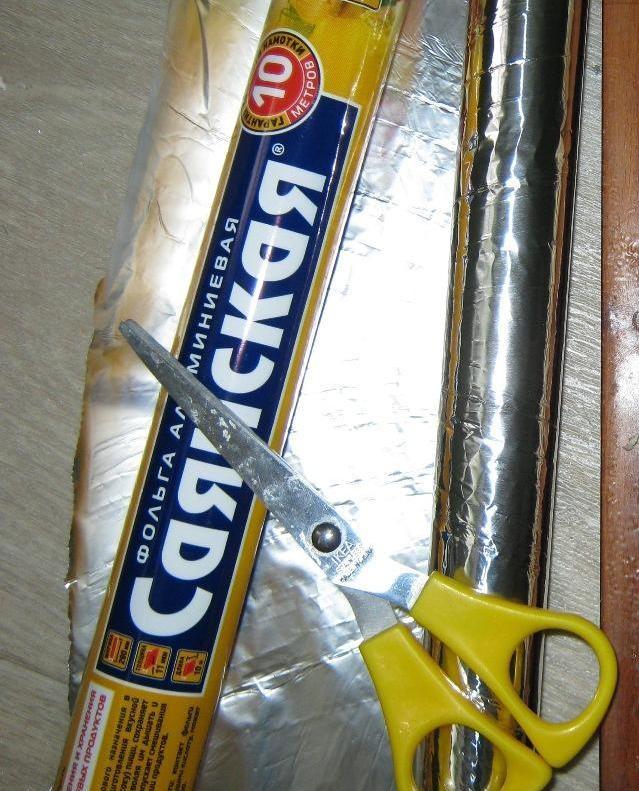

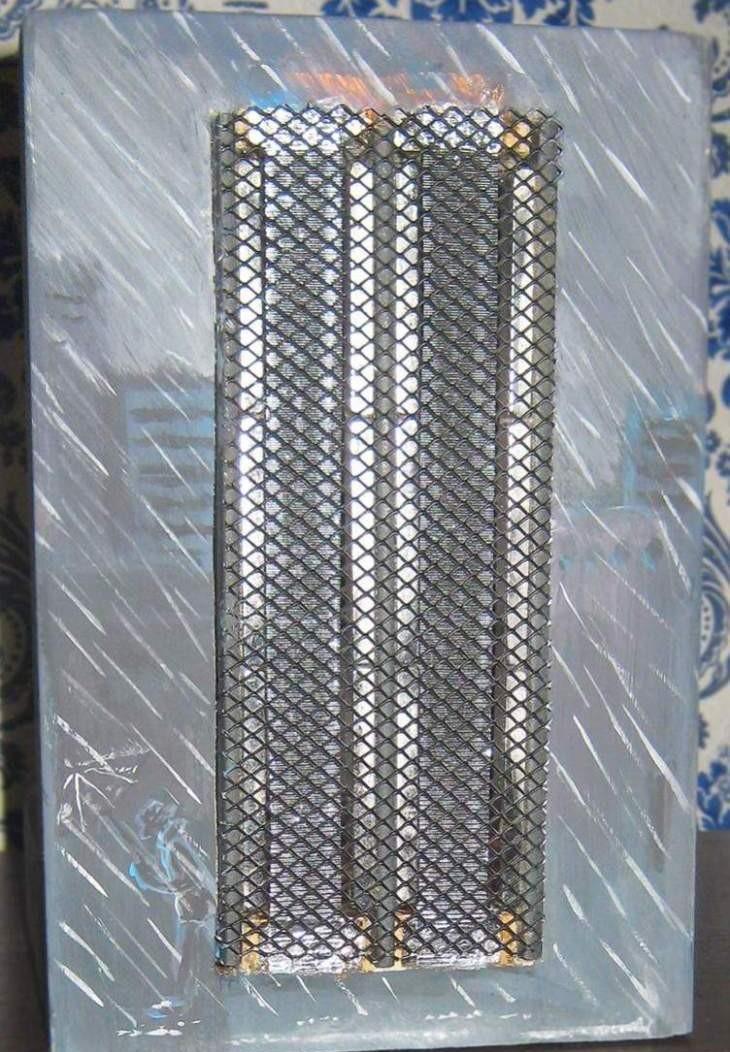

Лента может крепиться не только пайкой, но и прижимом скобой или алюминиевым уголком для обеспечения жесткости. В качестве материала ленты используется пищевая алюминиевая фольга. Для улучшения диэлектрических свойств и прижима на уголки наклеивается синяя изолента. Рекомендуется закрывать ленту металлической сеткой для защиты.

Гофрировка ленты

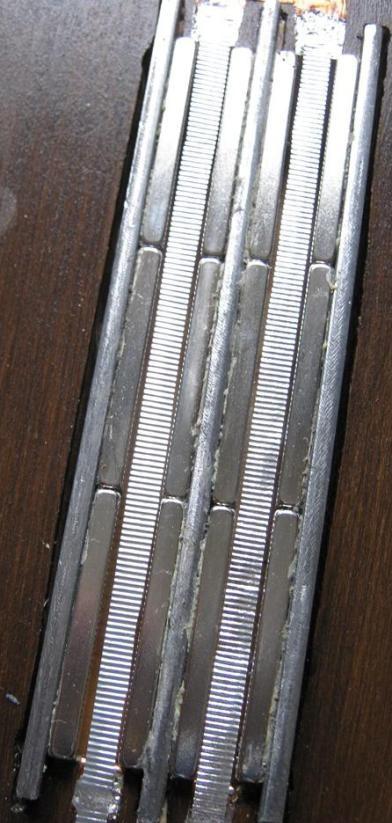

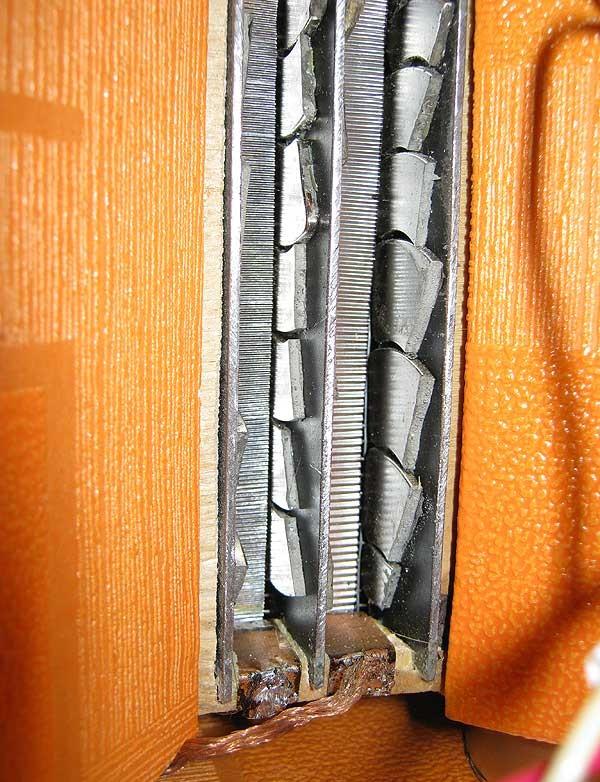

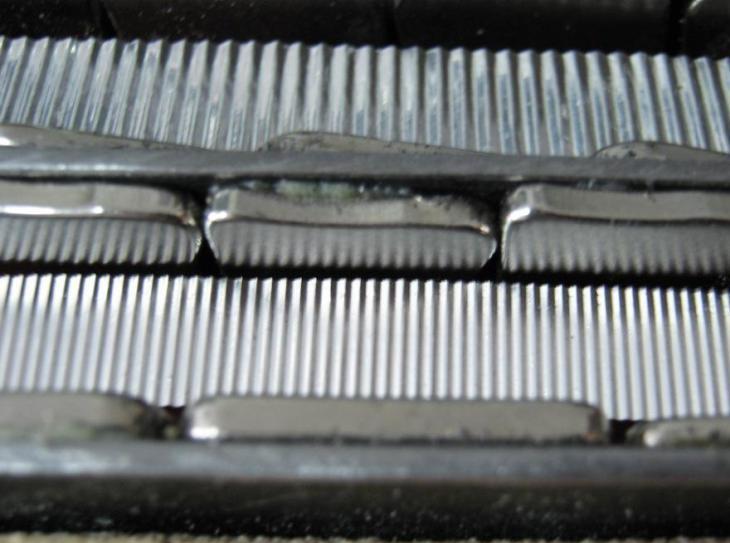

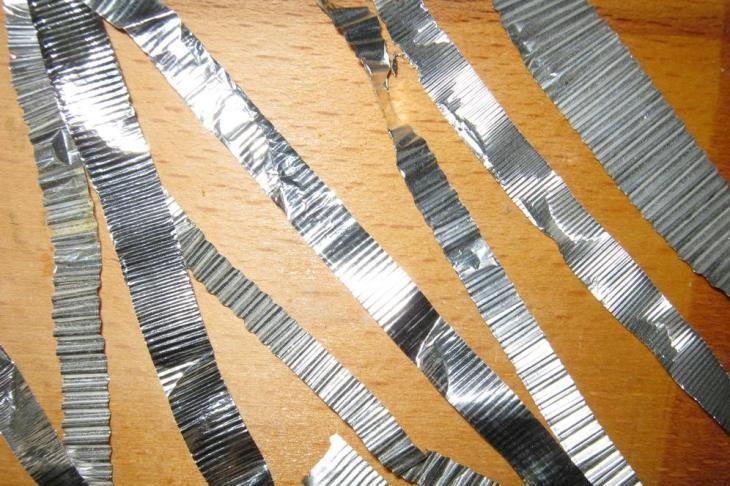

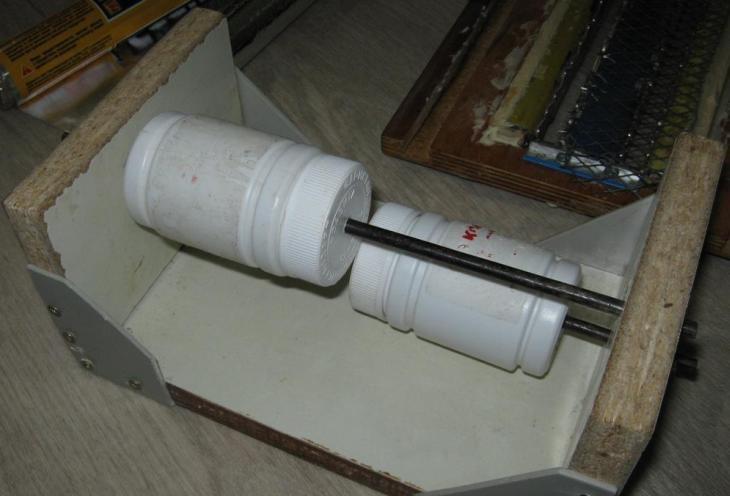

Для предотвращения продольных растяжений и сжатий ленты при работе, её необходимо гофрировать, придав волнистую форму. Это позволяет ленте свободно колебаться между магнитами. Для гофрировки можно использовать станок из двух баночек с зубчатыми крышечками. Различные варианты зубчатых крышек дают разные типы гофрировки, однако на слух различия между ними минимальны.

Акустическое оформление

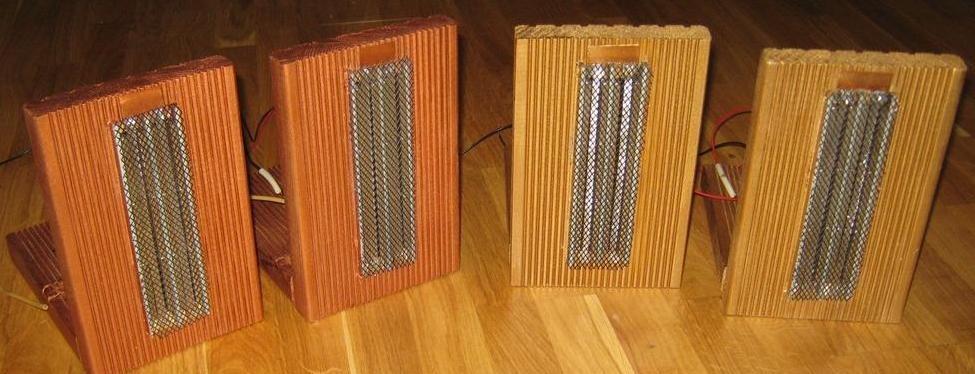

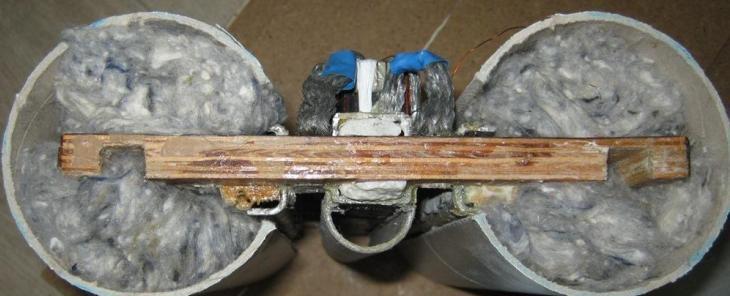

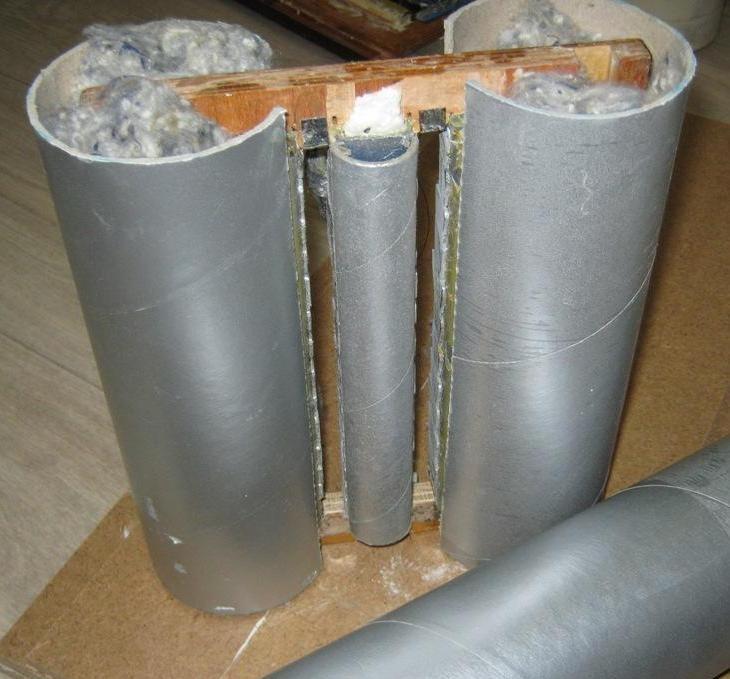

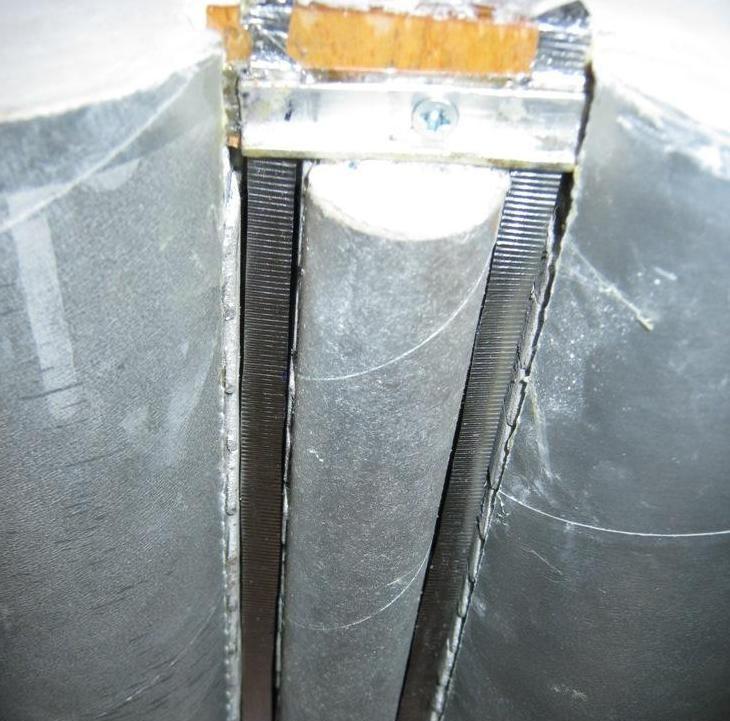

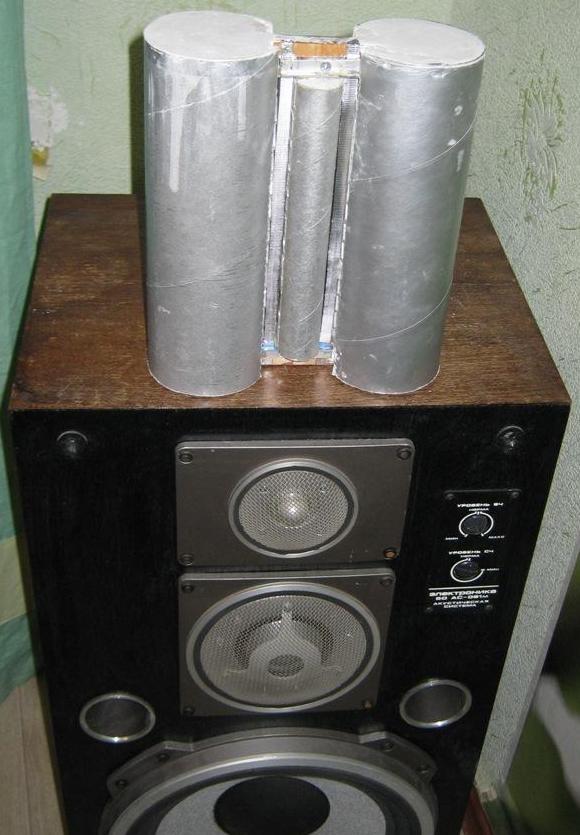

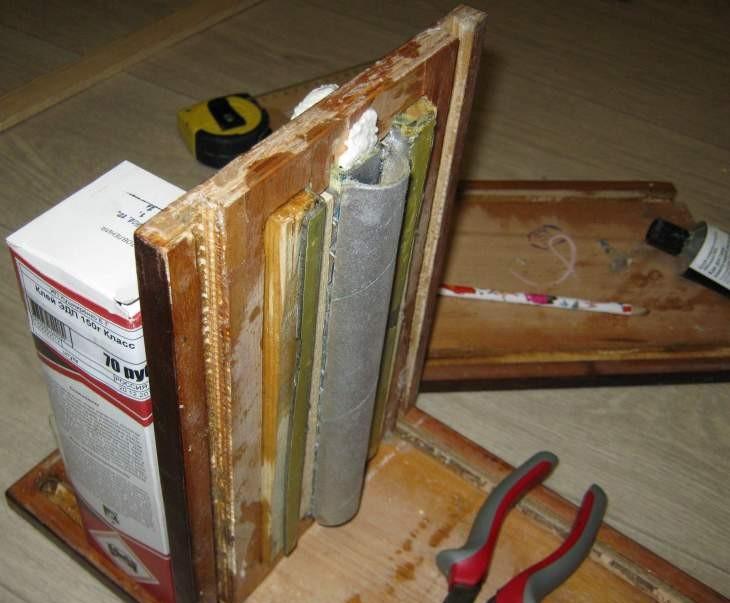

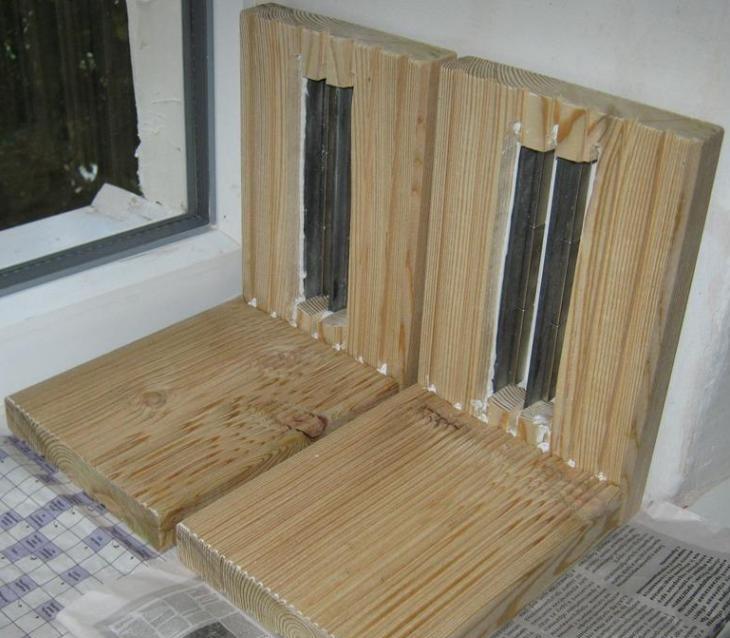

Рекомендуется использовать оформление Free Air. Закрытие задней стороны излучателя ватой или герметичным боксом делает звук плоским и менее «воздушным». Для увеличения звукового давления и разделения фаз можно использовать рупорное оформление, увеличивающее расстояние между передним и задним фронтами излучения.

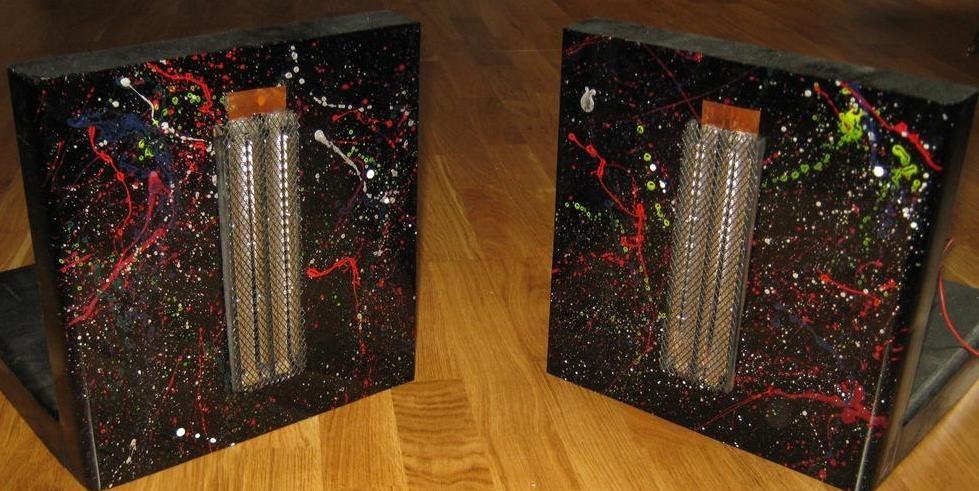

Так что, клеем, красим по вкусу (еще можно бархоткой обклеить рупор для «мягкости» и еще большей «натуральности» звучания), сушим и только потом вставляем ленты.

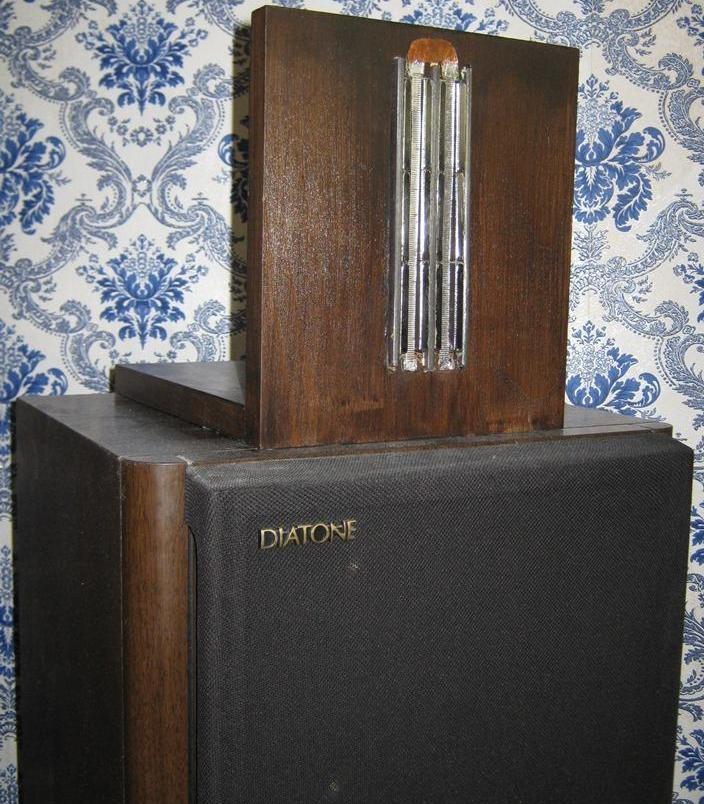

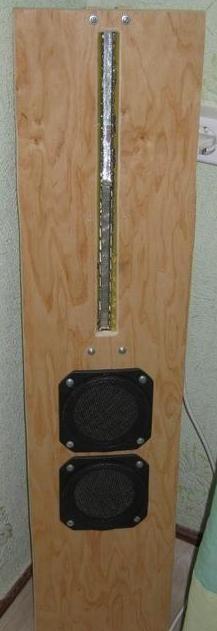

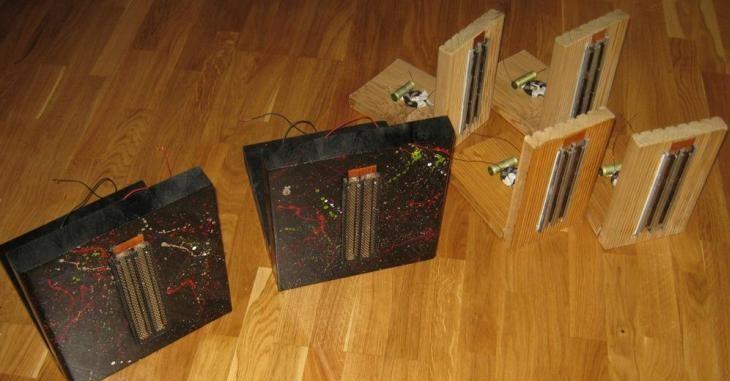

Первая пищаль в работе. Вариант черновой и требует косметической доработки. Жаль, что времени не хватило на вторую.

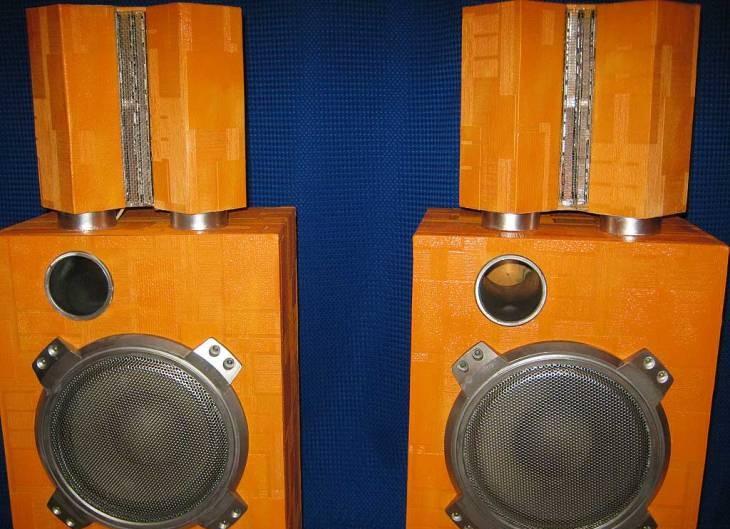

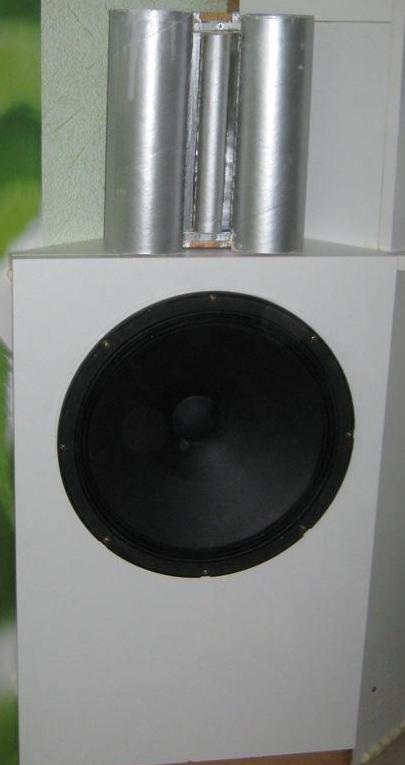

Пришли мне заказанные низкочастотные динамики 50 ГДН-37 (НОЭМ, с облегченными диффузорами). Вчера до собрал один АС. Оформление 50 ГДН – ОЯ. Самодельного ленточника, то же самое – *фрии эйр*. Сравнивал с .

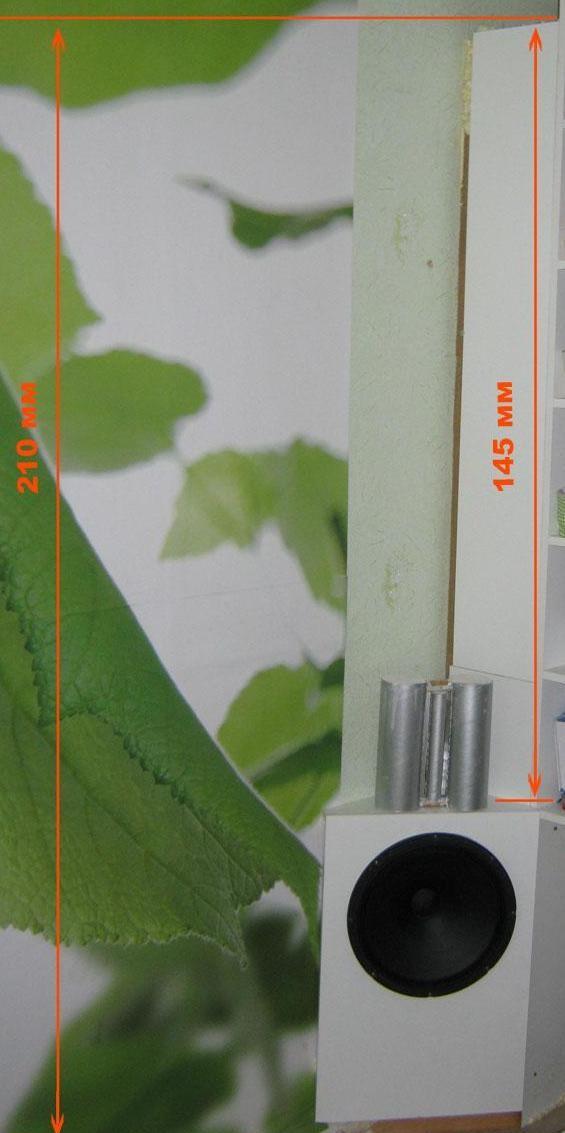

Акустика встроена в стенной шкаф. Кто был у меня дома знает, что вся моя *музыка* расположена в спальной комнате, а зал отведен под детскую. На правой картинке выше размеров виден порт выхода излучения обратной стороны диффузора динамика. Ленточник надо перекрасить в белый цвет. Да и начинать собирать вторую АС…

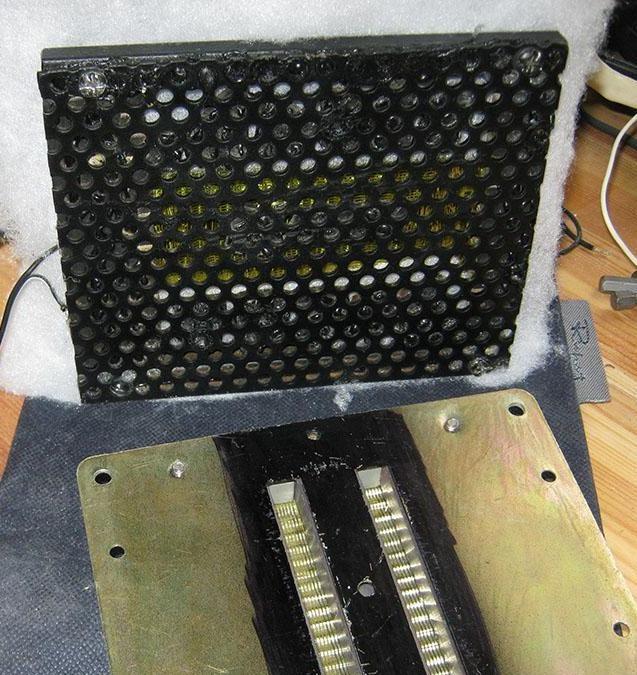

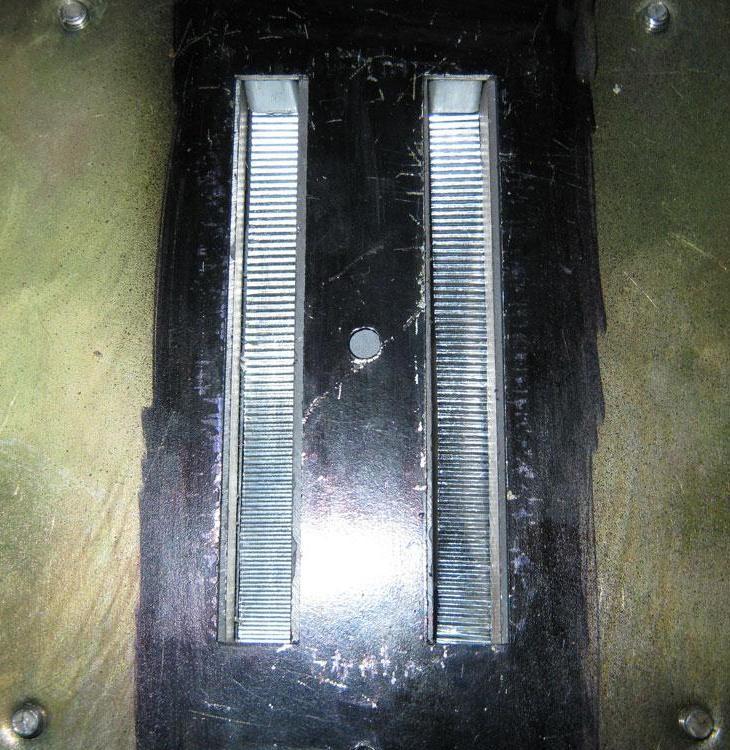

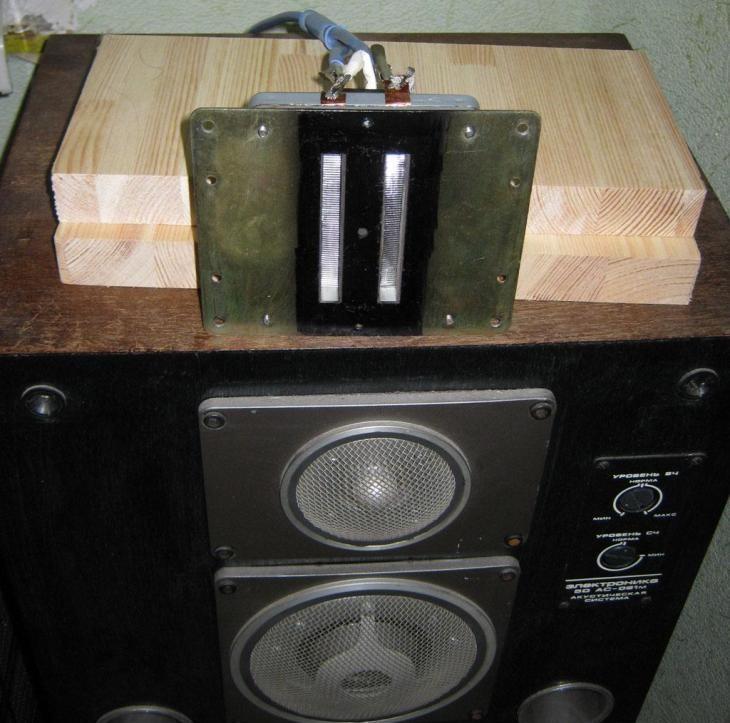

Позавчера, благодаря доброте Павла /Shumaher/ стал счастливым обладателем неисправного изодинамика, известной в миру под псевдонимом *ГИ*-шка. Эта пищалка восстановлению не подлежала и была любезно предоставлена для любых страшнейших опытов (на какие только способна моя фантазия). Сегодняшний плаксивый вторник к экзотическим фантазиям не располагал, поэтому разобрав пищалку я решил её переделать: из мёртвого изодинамика в живой ленточник (некромонгер, блин…). Симметричное расщепление объекта прошло вполне удачно. Лишняя опухоль (дырявая лавсановая плёнка-катушка) благополучно удалена в мусорку, а сама рамка (вернее её части) оставлены. Находим медную фольгу (рр-раз-и нашлась!), нарезаем площадки под ленту.

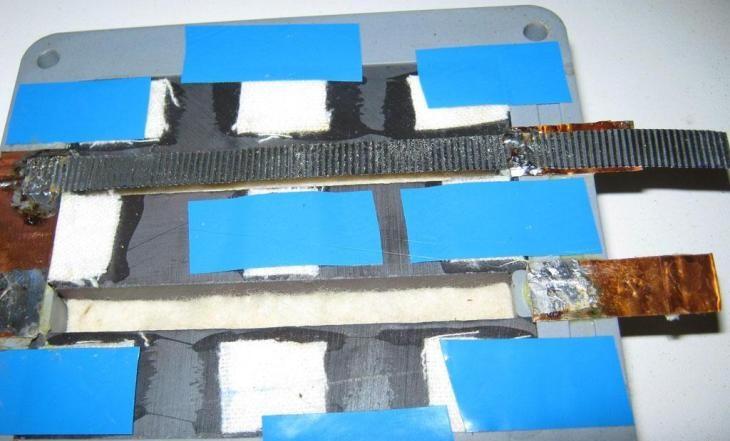

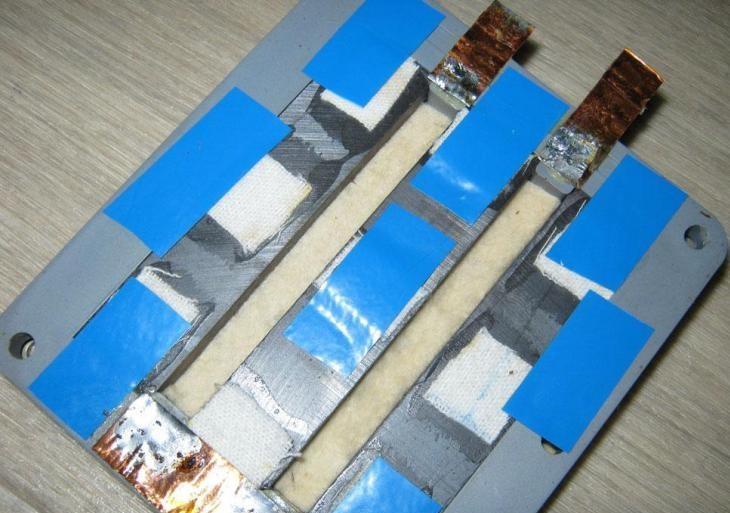

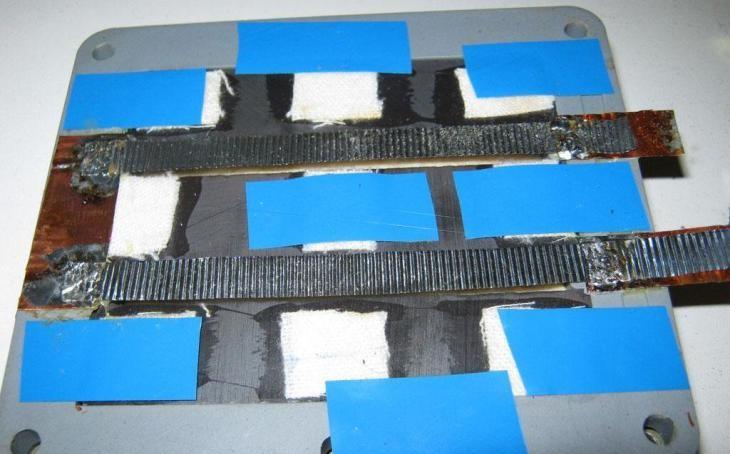

Приклеиваем медные полоски-площадки на предполагаемые места установки ленты-т.е. по сторонам двух щелей-прорезей. На синюю изоленту не обращаем внимания-просто так веселее смотрится…

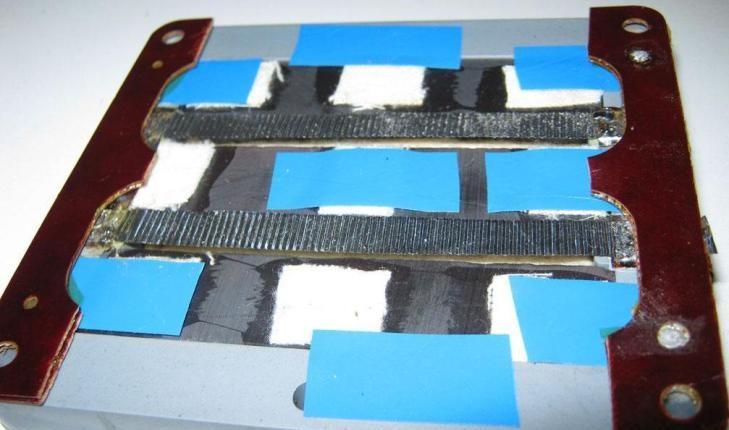

На супер-станке по гофрировке алюминиевых лент прокатываем пару лент толщиной пару микрон…Гы-гы, вру конечно-микрон там десять-двенадцать. Во общем фольга пищевая, алюминиевая, тоже подойдет. Ширина полоски (инфа секретная-просьба не разглашать) – 7 мм. Припаиваю сначала одну ленту…
