Сборка и настройка динамика 6ГДВ-4-8 (6ГД-13)

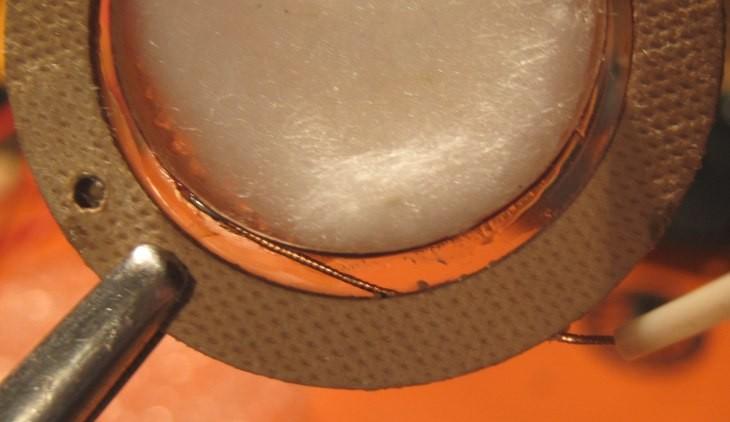

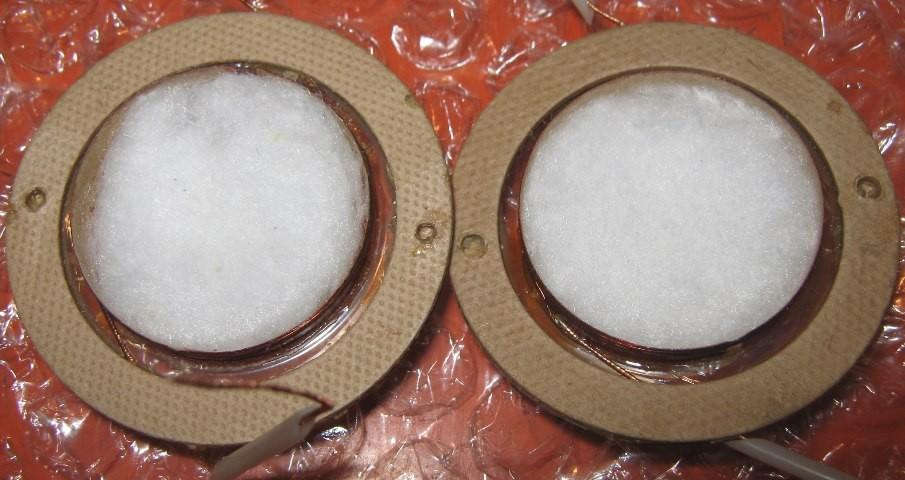

Сборка динамика 6ГДВ-4-8 требует точной центровки катушки для минимизации искажений. Правильная настройка увеличивает ход мембраны и улучшает воспроизведение низких частот. В отличие от стандартных моделей, у новых подвижных систем направляющие отверстия имеют меньший диаметр, поэтому их необходимо рассверлить для обеспечения свободного хода. Также критически важно подбирать катушки по сопротивлению — они должны быть максимально близки по параметрам друг к другу. Провода следует припаивать непосредственно на каркас катушки, а не на мембрану, так как крепление на мембране снижает чувствительность и ограничивает ход.

Проверка полярности и центровка катушки

Для определения полярности используйте батарейку: ловите плюс и отмечайте его маркером точкой. Это поможет избежать фазировки при сборке акустической системы.

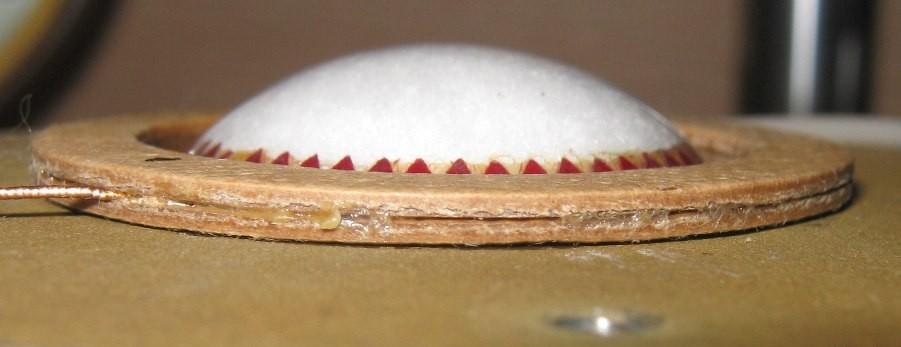

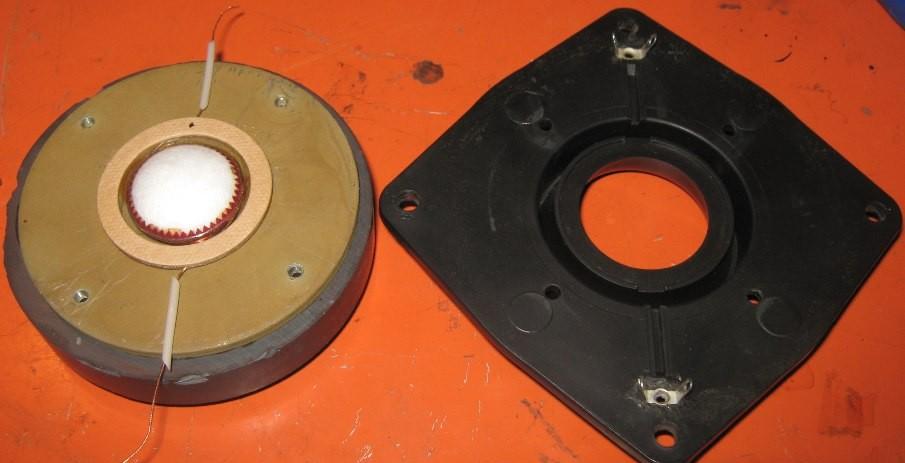

Картонная платформа должна плотно прилегать к фланцу магнита. Это необходимо для того, чтобы середина намотки катушки находилась точно посередине верхнего фланца. Распространенная ошибка мастеров — установка катушки вровень с керном. На самом деле, вся сила индукции сосредоточена посередине фланца, а не вверху в одной плоскости с керном. Правильная установка обеспечивает максимальную эффективность работы динамика.

Крепление лепестков и пайка

Лепестки катушки должны быть надежно приклеены к мембране. Любое слабое крепление неизбежно приведет к появлению посторонних призвуков при работе динамика.

Провода ШЗГ (шлейфа) должны проходить под углом через два кольца. Нарушение этого правила приведет к обрыву проводов в скором времени. Если вы планируете использовать искрогасящие цепи для защиты твитеров, убедитесь, что общая сборка НЧ-динамика выполнена без перекосов шлейфов.

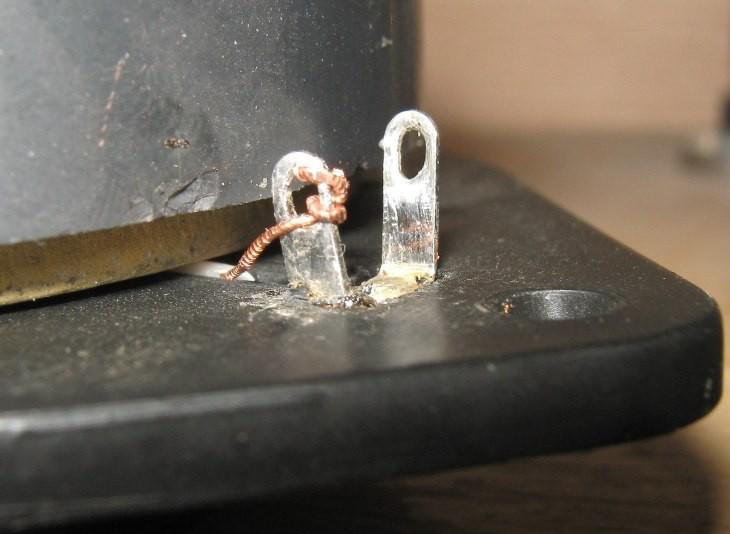

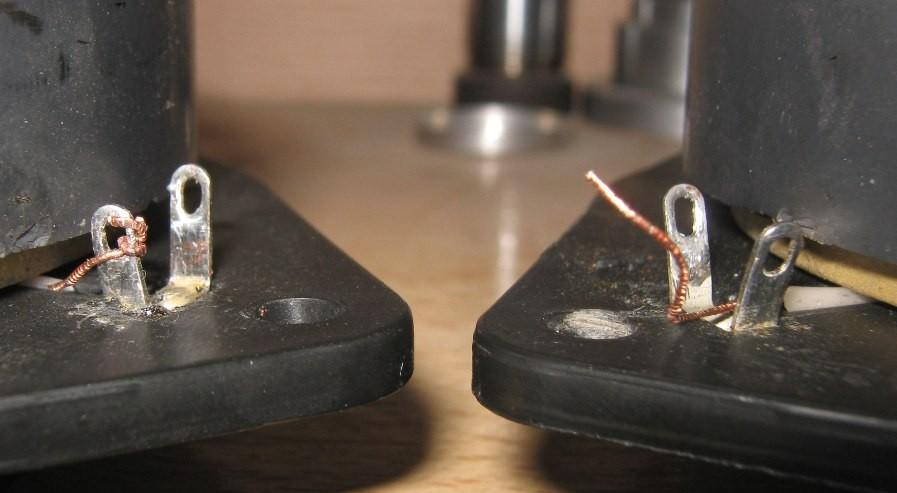

Пайка на лепестках производится с обязательным механическим крепежом. Паять необходимо с использованием инструмента, отводящего температуру — например, пинцетом, так как лепесток может сразу выплавиться из платформы при перегреве. Для более сложных задач, требующих мощного и чистого звука, можно рассмотреть усилитель на полевых транзисторах, который лучше раскроет потенциал правильно собранного динамика.

Финальная регулировка и подбор

Затягивать винтики нужно не по принципу «сила есть, ума не надо». Оптимальная схема: затягиваем до первого упора плюс пол-оборота. Затем проверяем динамик на скользящем тоне на предмет призвуков. При необходимости подтягиваем или отпускаем винты.

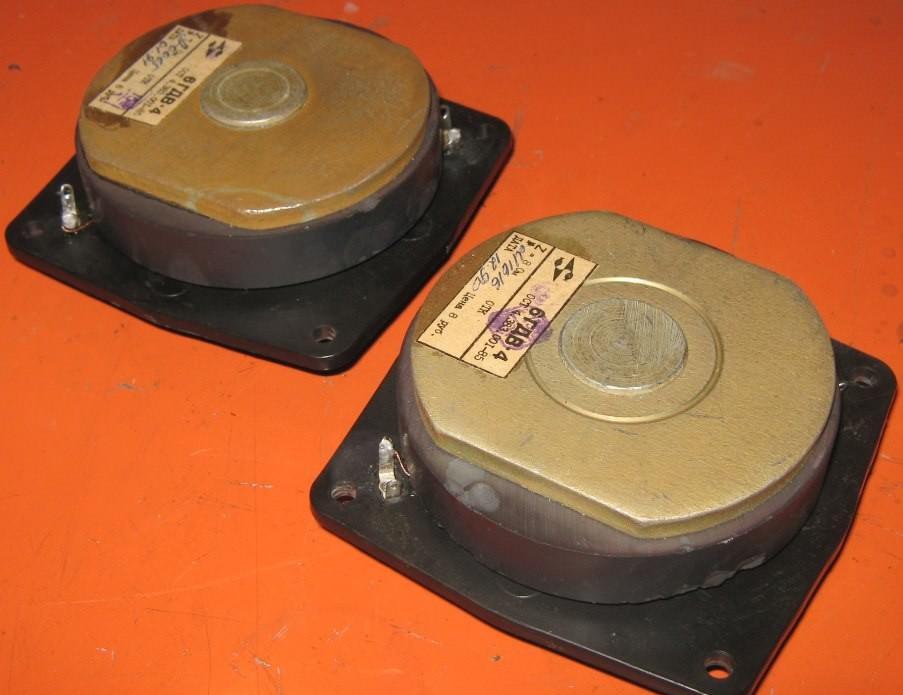

Самый главный и часто нерешаемый вопрос — это подбор по звуковому давлению. Динамики, даже одной модели, звучат по-разному из-за разной магнитной индукции. Из-за этого одна пищалка может быть громче другой. В советских колонках крайне редко встречаются одинаковые по давлению пищалки и середняки. Для идеального баланса необходимо иметь запас магнитных систем и компоновать их по шумомеру. Если вы переделываете другие динамики, например, 25 ГДН-4-4 (15 ГД-17) для трехполосной АС, подход к подбору по давлению остается таким же критичным.
