Ламповый фонокорректор Shaula RIAA MM: схема Ульянова и конструкция

Ламповый фонокорректор Shaula RIAA MM представляет собой высококачественное устройство для предварительного усиления сигнала с магнитных звукоснимателей (MM). Прибор выполнен по классической , которая зарекомендовала себя как одна из лучших топологий для достижения чистого и детального звука в ламповых аудиофильских системах. Данное устройство идеально подходит для энтузиастов, стремящихся получить «теплый» ламповый окрас без потери детализации.

Одной из ключевых особенностей конструкции является продуманная система питания и компоновка компонентов, что позволяет минимизировать наводки и обеспечить стабильную работу электронных ламп на протяжении многих лет. Если вы планируете собрать собственный ламповый усилитель мощности или предусилитель, данная схема станет отличным примером для изучения, наряду с другими ламповыми усилителями для самостоятельной сборки.

Схемы питания и компоненты

Качество звука в ламповых устройствах на 50% зависит от качества питания. В фонокорректоре Shaula применена схема питания, обеспечивающая низкий уровень пульсаций и помех. Ниже представлены схемы питания и силовых трансформаторов, используемых в данной конструкции.

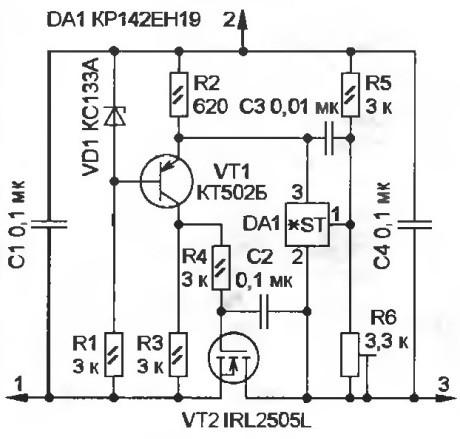

Схемы питания:

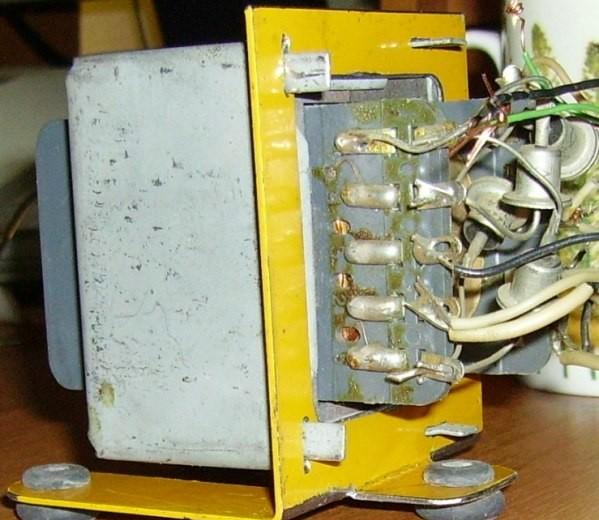

Силовой трансформатор:

Печатная плата и монтаж

Особое внимание в конструкции Shaula уделено печатной плате (PCB). Правильная разводка земли и сигнальных цепей критически важна для сохранения динамического диапазона и стереобазы. Ниже представлены фото печатной платы и этапов монтажа компонентов.

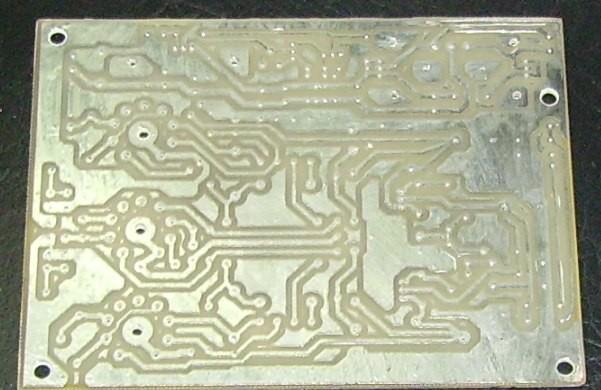

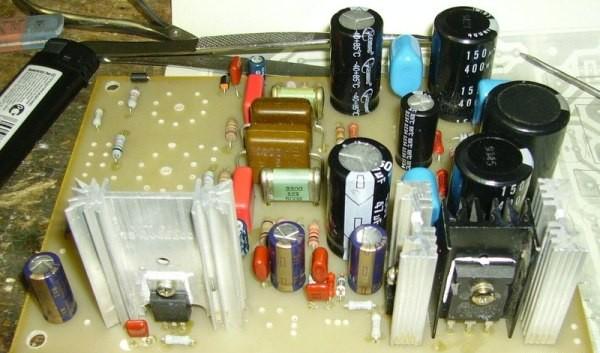

Печатная плата:

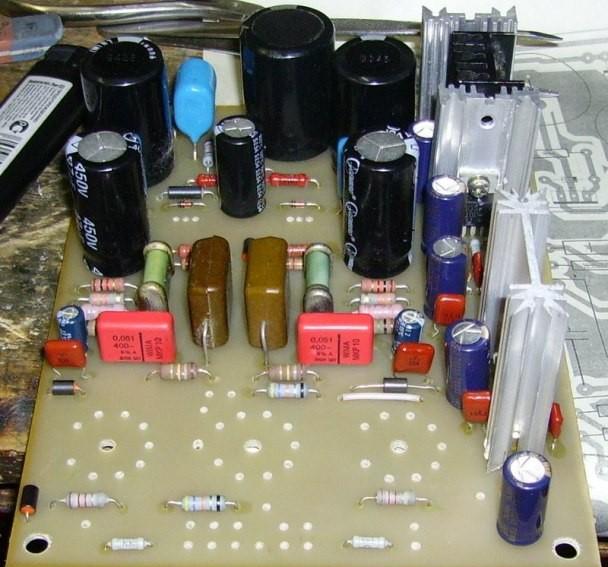

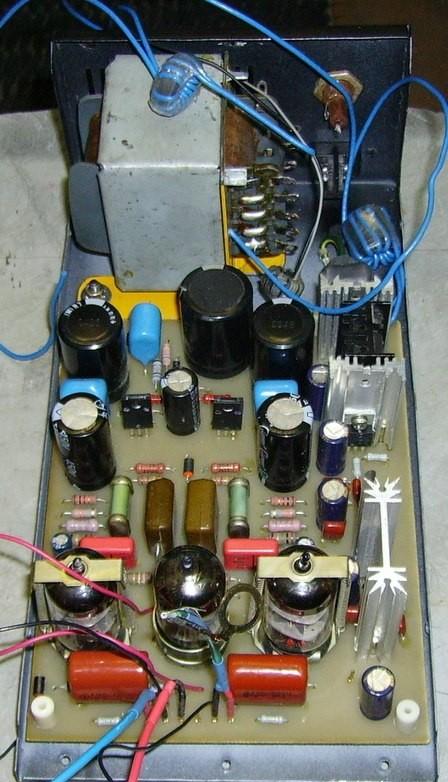

Монтаж:

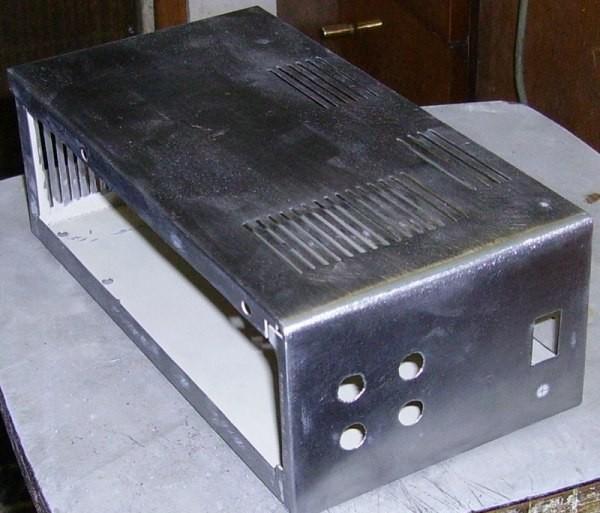

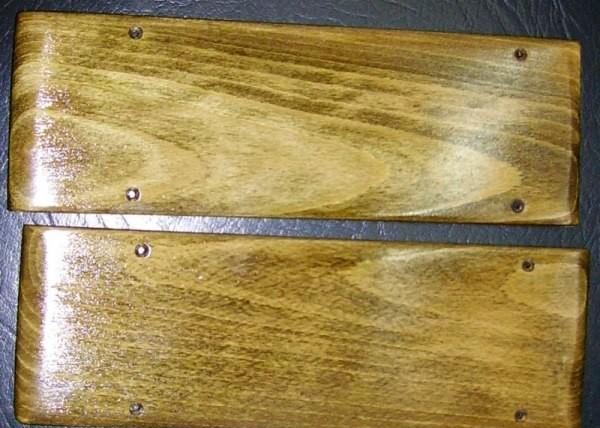

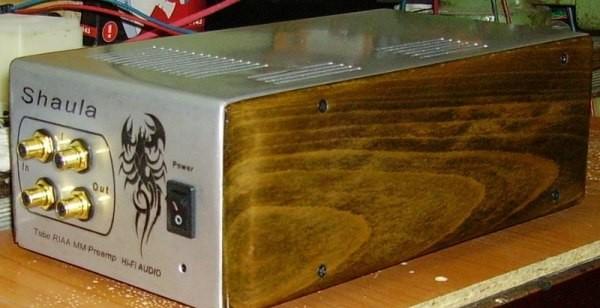

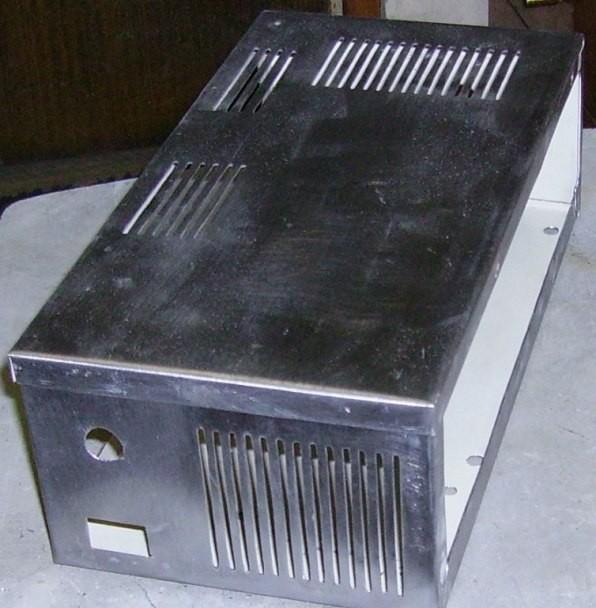

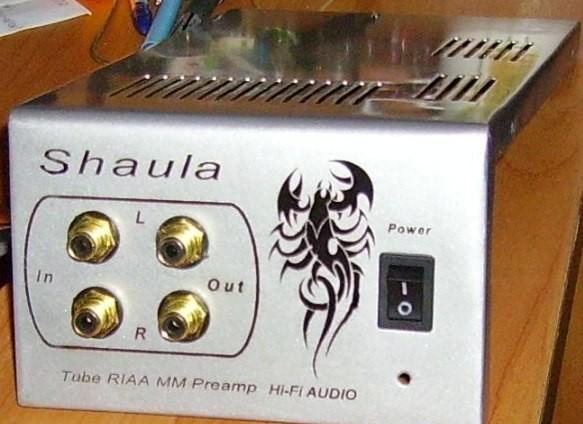

Корпус и эстетика

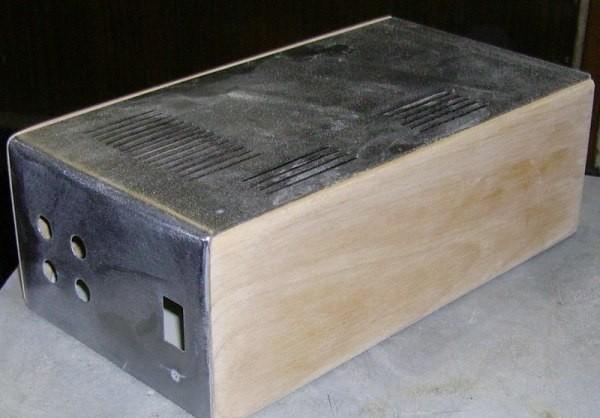

Корпус фонокорректора Shaula не только защищает чувствительные элементы от внешних помех, но и придает устройству законченный аудиофильский вид. Использование качественных материалов и аккуратная отделка делают этот прибор достойным элементом любой стереосистемы.
