Софт-старт для усилителя: схема, расчет и печатная плата

Софт-старт (Soft Start) — это устройство, которое обеспечивает плавный заряд конденсаторов блока питания усилителя. Это предотвращает резкие броски тока при включении, защищает предохранители от перегорания и исключает неприятный хлопок из колонок. Ниже представлена проверенная временем схема, которую я использую в своих конструкциях, включая проект звезд на земле.

Принцип работы и расчет тока заряда

Схема обеспечивает задержку включения нагрузки около 2 секунд. За это время конденсаторы большой емкости плавно заряжаются через ограничительные резисторы, без скачков напряжения и моргания лампочек в доме. Ток заряда жестко ограничен величиной, которая рассчитывается по следующей формуле:

I = 220 / (R5 + R6 + Rt)

Где Rt — это сопротивление первичной обмотки трансформатора постоянному току (измеряется мультиметром), Ом.

Сопротивление резисторов R5 и R6 рекомендуется принимать в диапазоне от 15 Ом до 33 Ом. Меньшее значение неэффективно для защиты, а большее приводит к излишнему нагреву резисторов. При номиналах, указанных на схеме, максимальный пусковой ток будет ограничен приблизительно так:

I = 220 / (44 + (3..8) ) = 4,2..4,2 А.

Скачать печатную плату

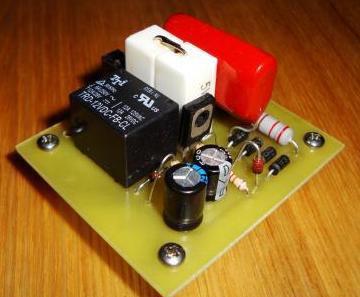

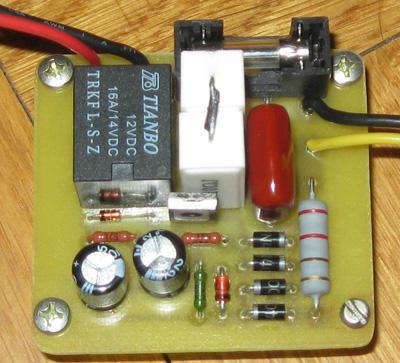

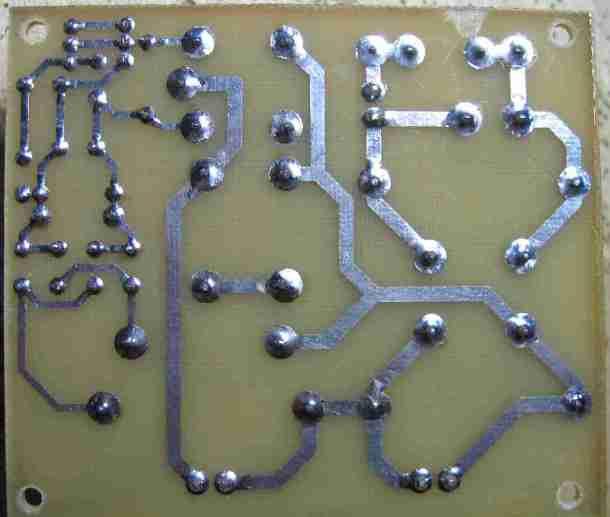

Для удобства сборки доступна готовая печатная плата. Зеркалить её не нужно.

Частые вопросы по сборке и настройке

Основные вопросы, возникающие у радиолюбителей при повторении схемы:

1. На какое напряжение ставить электролитические конденсаторы?
Номинальное напряжение электролитов указано прямо на печатной плате — это 16В и 25В.

2. На какое напряжение ставить неполярный конденсатор?
Напряжение также указано на плате — 630В (допускается применение на 400В).

3. Какие транзисторы можно применить вместо BD875?
Подойдут отечественные КТ972 с любым буквенным индексом или зарубежные аналоги BDX53.

4. Можно ли применять вместо BD875 обычный (не составной) транзистор?
Технически можно, но лучше поискать именно составной транзистор для лучшей стабильности.

5. Какое реле необходимо применять?
Реле должно иметь катушку на 12В с током потребления не более 40 мА (лучше 30 мА). Контакты должны быть рассчитаны на ток не менее 5А.

6. Как увеличить время задержки включения?
Для увеличения времени задержки необходимо увеличить емкость конденсатора С3.

7. Можно ли применять реле с другим напряжением катушки, например 24В?
Нет, нельзя. Схема с таким реле работать не будет.

8. Собрал схему, но она не работает. В чем причина?
Если схема собрана из исправных деталей правильно, она начинает работать сразу и не требует настройки или подбора элементов. Скорее всего, допущена ошибка в монтаже.

9. На плате есть предохранитель, на какой ток его применять?
Ток предохранителя рекомендуется рассчитывать по формуле: Iп=(Pбп/220)*1,5, где Pбп — мощность блока питания. Полученное значение округляем в сторону ближайшего стандартного номинала предохранителя.

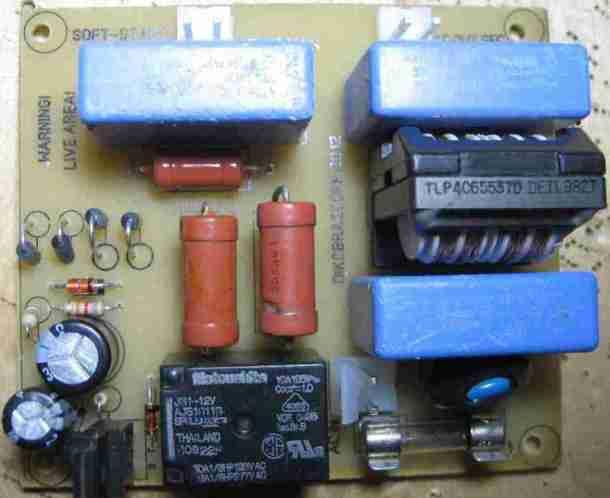

Для тех, кто использует другие комплектующие, существует альтернативный вариант печатной платы. Ссылка на софт-старт для УМЗЧ с другими номиналами доступна ниже.
