Целью создания этого проекта сабвуфера было достижение хороших низких частот в относительно небольшом объеме корпуса. Поиск правильного баланса между массой подвижной системы, жесткостью её подвеса и силовым фактором магнитной цепи (BL) очень важен, так как это напрямую влияет на конструкцию громкоговорителя.

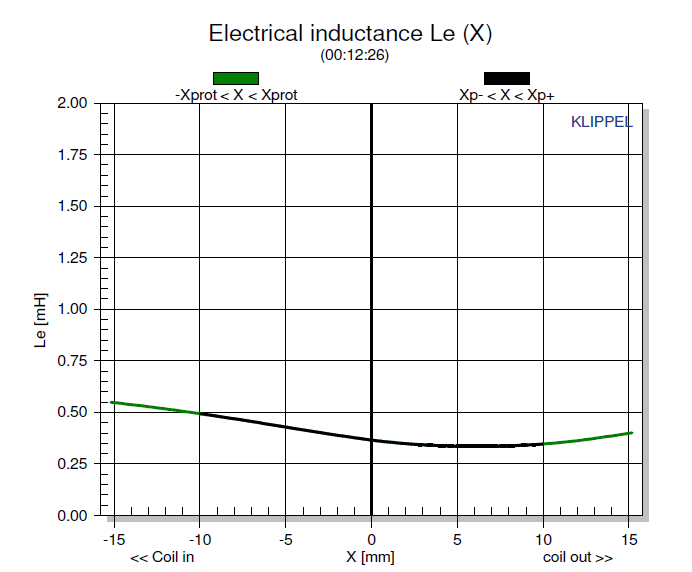

В данном случае для передачи движения звуковой катушки в окружающую среду нам нужен очень жесткий диффузор. В L26ROY используется алюминиевый диффузор, который идеально подходит для этой задачи. Этот диффузор делает громкоговоритель свободным от резонансов в очень широком диапазоне частот, поэтому применение этого динамика не ограничивается сабвуфером. Он будет очень хорошо работать в 3-х полосной АС как НЧ звено до 500 Гц. В L26ROY используется длинная звуковая катушка намотанная в 2 слоя. На керне установлен медный колпачок. Приведенные ниже измерения выполнены с помощью модуля Klippel LSI и показывают индуктивность (Le) при смещении подвижной системы ±15 мм.

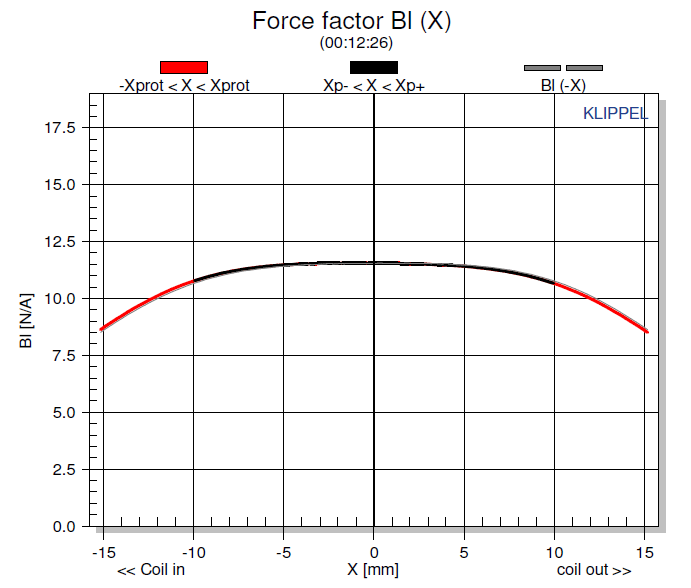

Для получения силового фактора (BL), необходимого для достижения нужных T-S параметров, нам потребуется очень большая магнитная система при использовании двухслойной звуковой катушки. Динамик очень тяжелый, по этому должен быть надежно закреплен в корпусе. Измерения показывают, что динамик очень линейный. Силовой фактор симметричен благодаря оптимизированной магнитной цепи. Когда намотка звуковой катушки смещается в магнитном зазоре на 14 мм (на сторону), BL уменьшается всего на 20%.

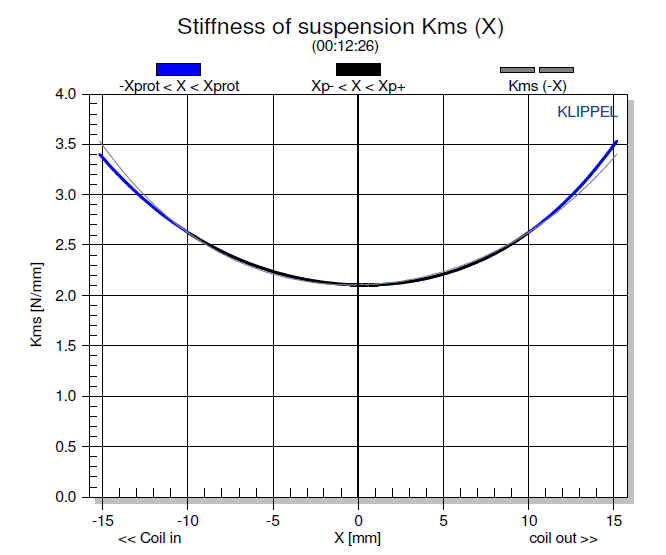

Подвес также был оптимизирован с помощью современного программного обеспечения FEA, чтобы обеспечить длинный ход для подвижной системы, но при этом сохранить центрирование звуковой катушки в воздушном зазоре.
При проектировании корпуса с фазоинвертором, с низкой частотой настройки, можно обнаружить, что длинная труба фазоинвертора занимает много объема, особенно когда сечение самой трубы имеет большую площадь. Решением этой проблемы является пассивный радиатор. Это решение дороже, чем порт фазоинвертора, но если сравнить полностью бесшумную работу пассивного радиатора со свистящим портом фазоинвертора, нет сомнений, что критически настроенный слушатель предпочтет сабвуфер с пассивным радиатором.

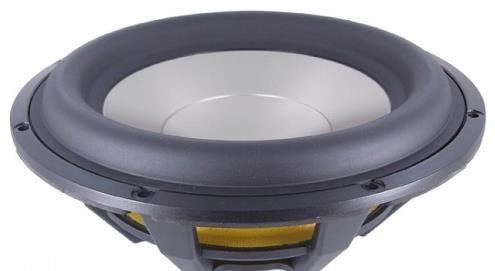

Пассивный излучатель Seas SL26R основан на модели данного громкоговорителя. Он имеет тот же диффузор, пылезащитный колпак и подвес.

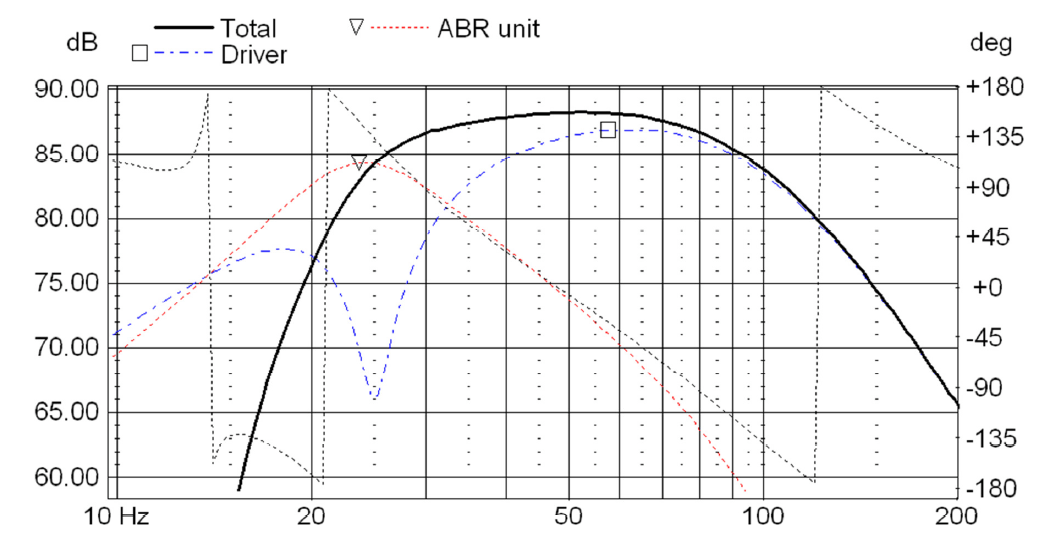

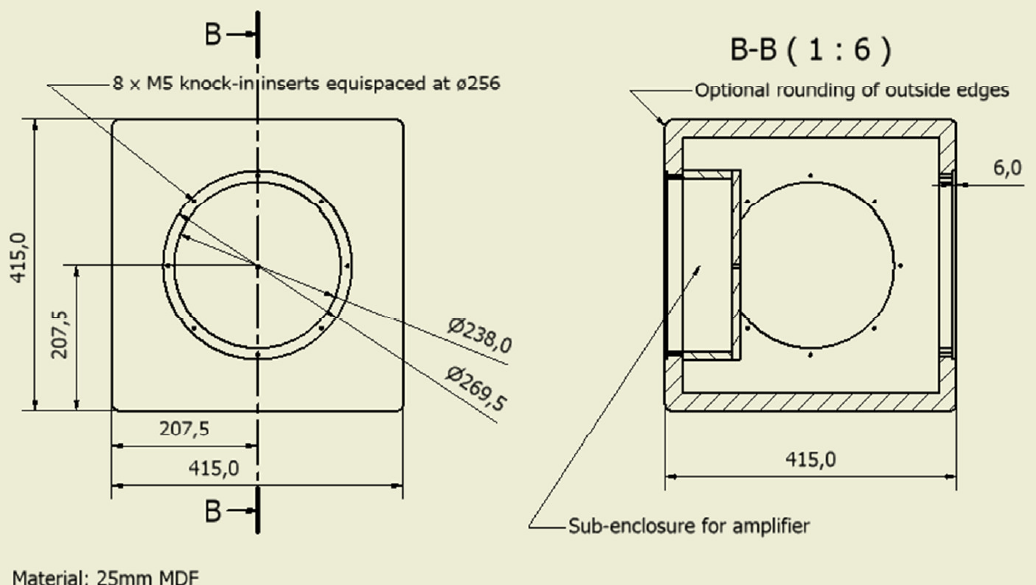

Смоделированный график L26ROY с пассивным излучателем SL26R в корпусе объемом 40 литровом предсказывает резонансную частоту для пассивного излучателя в районе 25 Гц. С фильтром низких частот (обычно используемого в сабвуферах) частота 26 Гц будет находится по уровню -3 дБ, а частота 21 Гц – по уровню -10 дБ.
В корпусе такого же объема 40 л, но с фазоинвертором, при сечении трубы 70 мм, ее длина должна быть 380 мм, чтобы достичь резонанса 25 Гц. При использовании прямой трубы до задней стенки остается всего 10 мм, поэтому мы не рекомендуем использовать корпус объемом 50 л с длинной трубы в 300 мм, что так же выведет настройку порта на 25 Гц.
