Активный сабвуфер Sven HA-670W: характеристики и особенности конструкции

Активный сабвуфер Sven HA-670W представляет собой мощное решение для расширения низкочастотного диапазона в домашних аудиосистемах и студийных мониторах. В отличие от пассивных аналогов, таких как SVEN BF-31, данная модель оснащена встроенным усилителем мощности, что исключает необходимость в дополнительном аппарате и значительно упрощает коммутацию. Корпус из MDF с покрытием под дерево не только эстетичен, но и акустически оправдан: он подавляет паразитные резонансы, которые часто возникают в пластиковых шасси при высоких уровнях звукового давления.

Технические параметры и акустическое оформление

Технические характеристики:

Активный сабвуфер с фазоинвертором

Диапазон воспроизводимых частот: 25 – 150 Гц

Выходная мощность канала сабвуфера: 150 Вт

Выходное сопротивление: 4 Ом

Отношение сигнал/шум: 80 дБ

Габаритные размеры (ШхВхГ): 385х500х490 мм

Вес: 29 кг

Указанные параметры отражают сбалансированный подход инженеров к проектированию. Мощность 150 Вт обеспечивает плотный, не перегруженный бас, способный заполнить звуком комнату средних размеров. Диапазон 25–150 Гц покрывает основные суббасовые задачи, охватывая как кинематографические эффекты, так и музыкальные инструменты. Отношение сигнал/шум на уровне 80 дБ гарантирует чистоту воспроизведения без фоновых шумов и искажений. Вес в 29 кг и габариты 385х500х490 мм свидетельствуют о массивной конструкции, необходимой для стабильной работы фазоинвертора и предотвращения вибраций корпуса.

Конструкция корпуса и динамика

Описание:

Особенностью активного сабвуфера HA-670W в деревянном корпусе являются встроенный кроссовер с регулятором частоты среза от 50 до 150 Гц, возможность подключения к линейному входу и входу сигнала высокого уровня источника аудиосигнала, переключатель фазы 0° или 180°, защита от короткого замыкания, отличные мощностные характеристики, автоматический переход в дежурный режим при отсутствии сигнала.

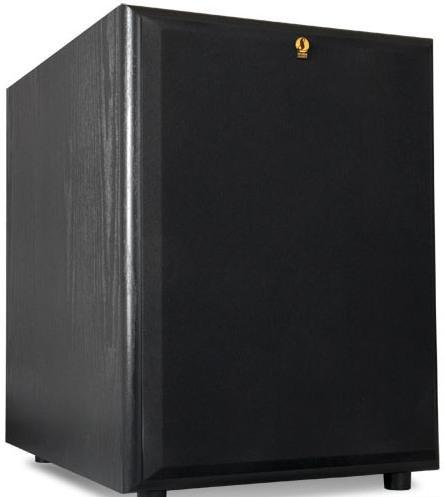

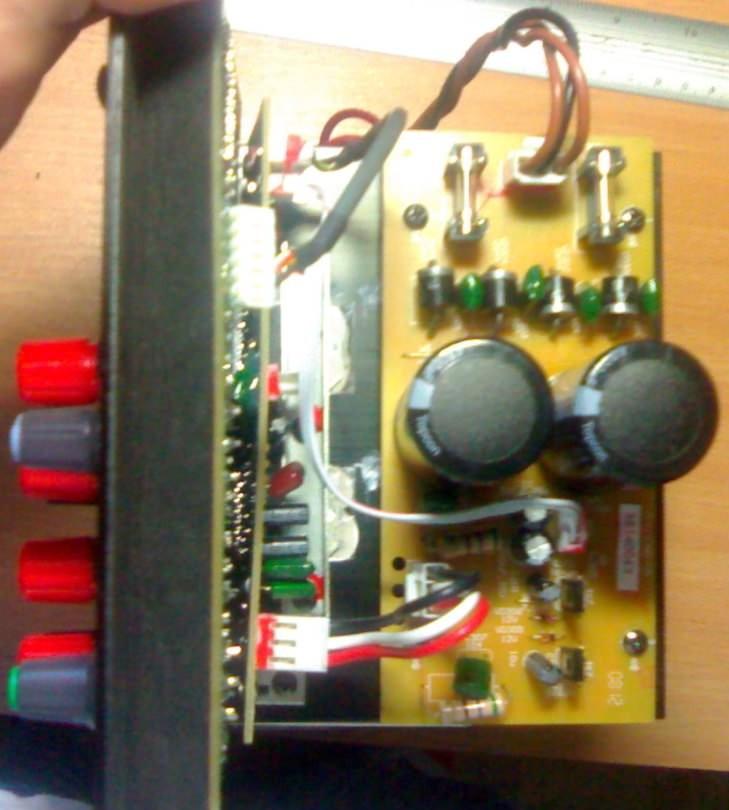

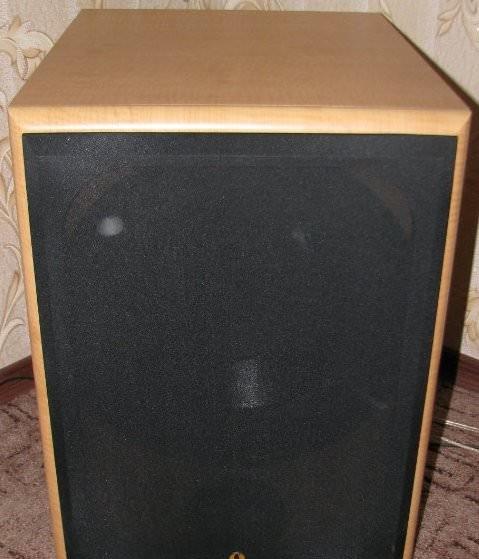

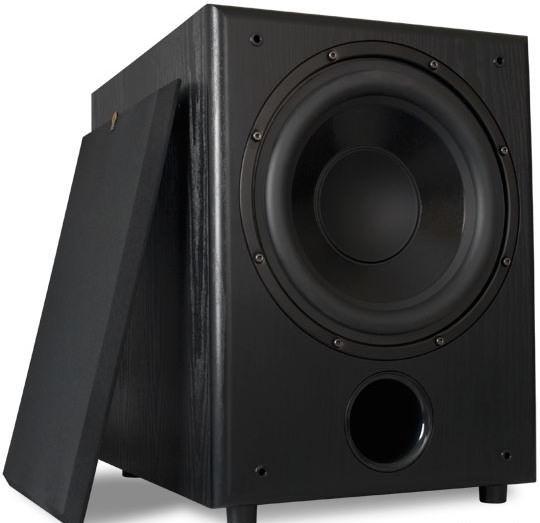

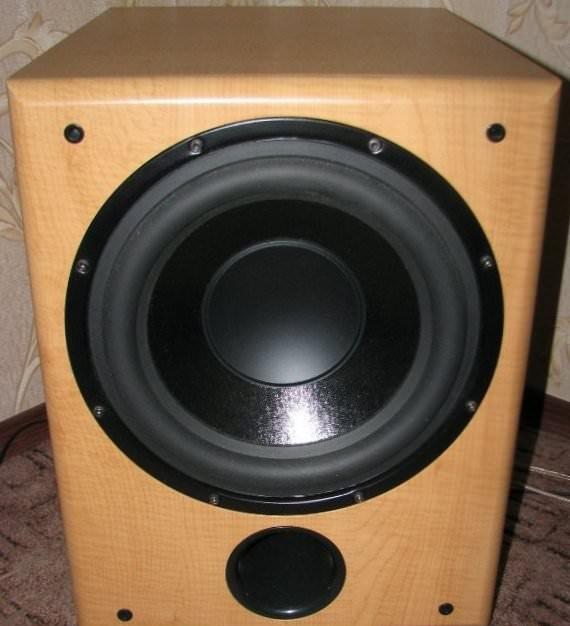

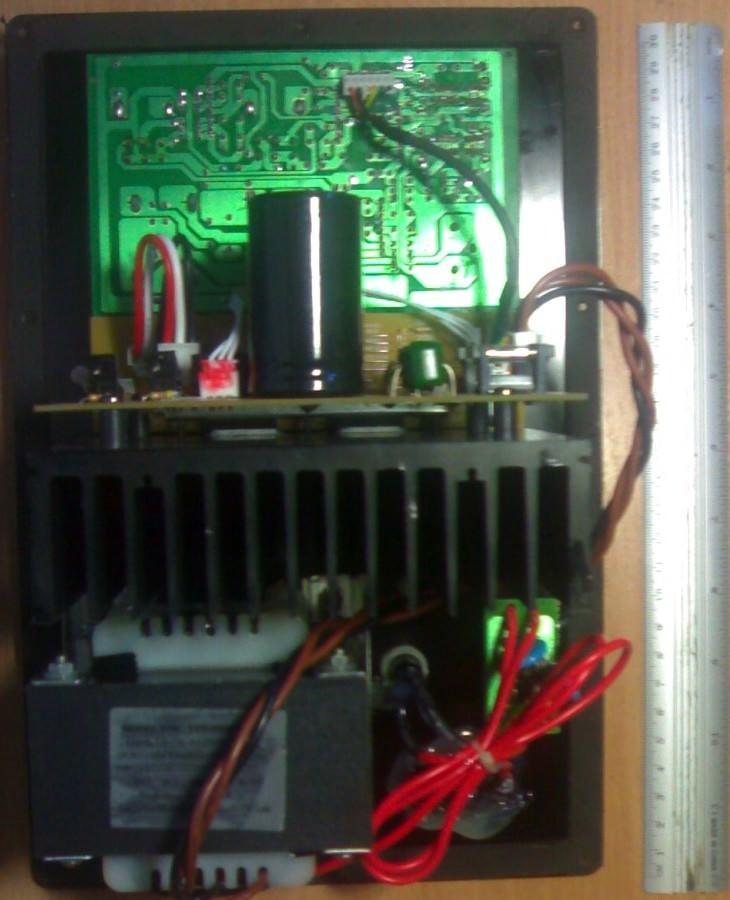

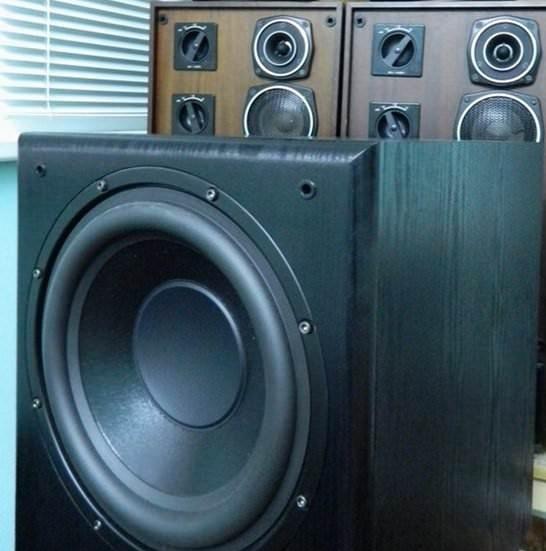

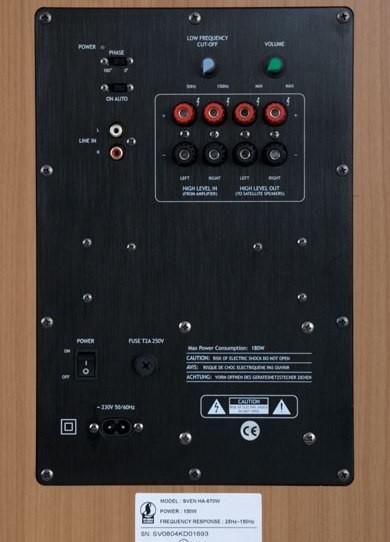

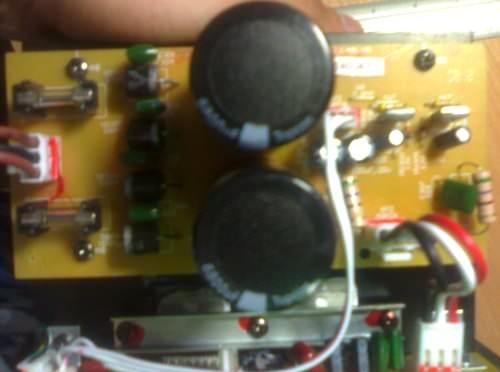

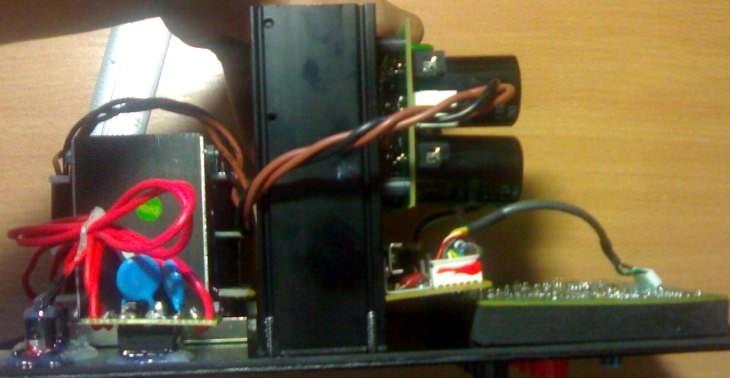

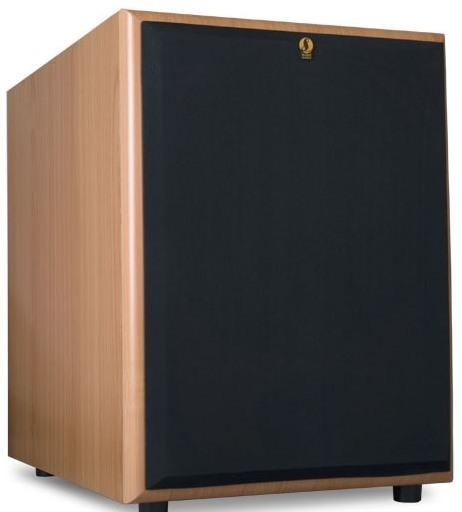

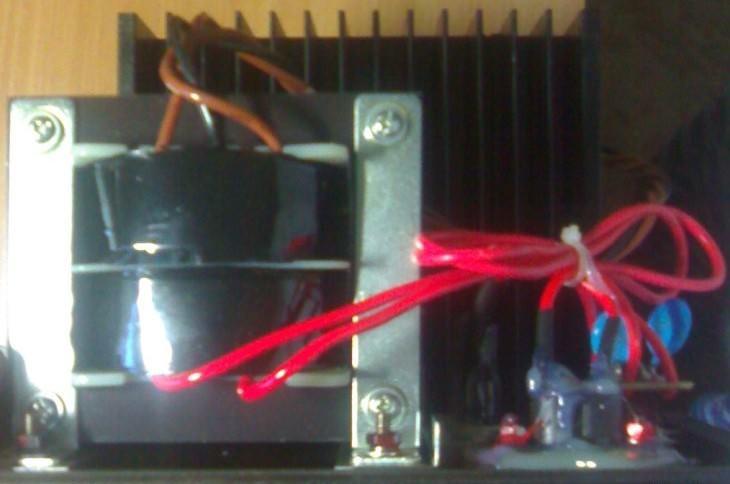

Корпус выполнен из MDF. Внешне покрыт пленкой под цвет бука или темного дерева. Используемый динамик имеет диаметр 300 мм. Динамик выполнен на стальной раме, диффузор бумага, подвес – резина, магнит – ферритовый. Он установлен на передней панели, под ним находится выход фазоинвертора. На задней стенке расположены все регулировки и разъемы. Передняя панель полностью закрывается декоративной рамкой с тканью. Сабвуфер является активным, по этому внутри находится усилитель, он и блок питания закреплен на задней съемной панеле. На нижней панели корпуса находятся резиновые ножки. Сабвуфер питается от сетевого напряжения 220 В.

Деревянный корпус из MDF подавляет паразитные резонансы, которые часто возникают в пластиковых шасси при высоких уровнях звукового давления. Диффузор из бумаги с резиновым подвесом обеспечивает мягкий, естественный отклик без «бубнения» и перегрузки на экстремальных громкостях. Ферритовый магнит и стальная рама повышают надежность и долговечность узла. Автоматический переход в дежурный режим экономит электроэнергию при длительном неиспользовании, а резиновые ножки эффективно гасят передачу вибраций на пол. Встроенный кроссовер позволяет точно настроить переход между сателлитами и сабвуфером, избегая наложения частот и «дыр» в АЧХ.

Управление, подключение и настройка фазы

Вы можете расположить сабвуфер в любом месте комнаты, но для достижения наилучшего звучания подберите его местоположение индивидуально. Как правило, это угол стены, вдоль которой расположены фронтальные колонки (если они подключены). Расстояние между задней стенкой сабвуфера и стеной должно быть 10–15 см для достижения наилучшего звучания и правильного охлаждения. Поэкспериментируйте, временно разместив сабвуфер в том месте, где Вы обычно сидите, а потом пройдитесь по комнате, пока не найдете то место, где бас работающего сабвуфера будет наиболее корректным. Это место и будет наилучшим для размещения сабвуфера.

Расстояние 10–15 см от задней стенки необходимо для корректной работы фазоинвертора и предотвращения турбулентности воздушного потока. Эксперимент с перемещением по комнате («метод сабвуферного поиска») помогает найти точку, где комнатные моды усиливают, а не гасят низкие частоты. Переключатель фазы (0°/180°) критичен для синфазной работы с основными динамиками: при совпадении фаз звукового сигнала от основного усилителя и сабвуфера низкие частоты складываются, а не вычитаются, что дает более плотный и контролируемый бас. Вход высокого уровня удобен для подключения к выходу на колонки старых усилителей, а линейный вход оптимален для современных источников.

Расположение сабвуфера

Вместе с тем, не располагайте сабвуфер в непосредственной близости от стойки аудиоаппаратуры, иначе может возникнуть самовозбуждение сабвуфера. Чтобы гул прекратился, необходимо уменьшить громкость сабвуфера или переставить его подальше от стойки. Во избежание искажения изображения на мониторе и экране телевизора не устанавливайте сабвуфер рядом с ними.

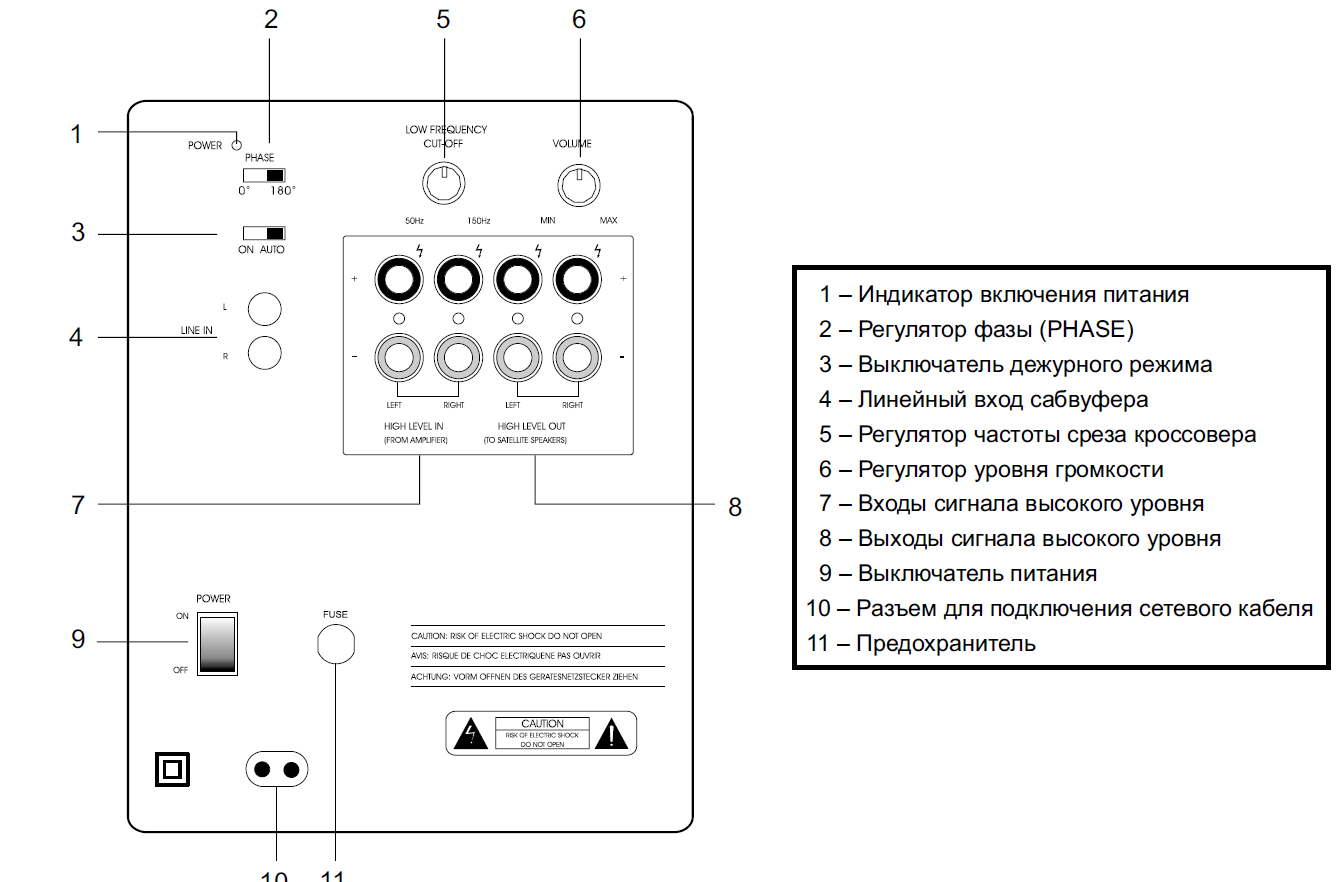

Устанавливайте «переключатель фазы» (2) на задней панели сабвуфера как в одно крайнее положение (0° или 180°), так и в другое, чтобы фаза звукового сигнала от основного усилителя совпала с фазой сабвуфера. При совпадении фаз улучшается звучание низких частот.

Комплектация и схемы подключения

Комплектация:

1. Сабвуфер
2. Стереофонический сигнальный кабель 2*RCA к 2*RCA
3. Сетевой кабель

4. Инструкция по эксплуатации
5. Гарантийный талон

Подключение сабвуфера:

В зависимости от выбранного источника сигнала выберите одну из двух схем подключения сабвуфера:

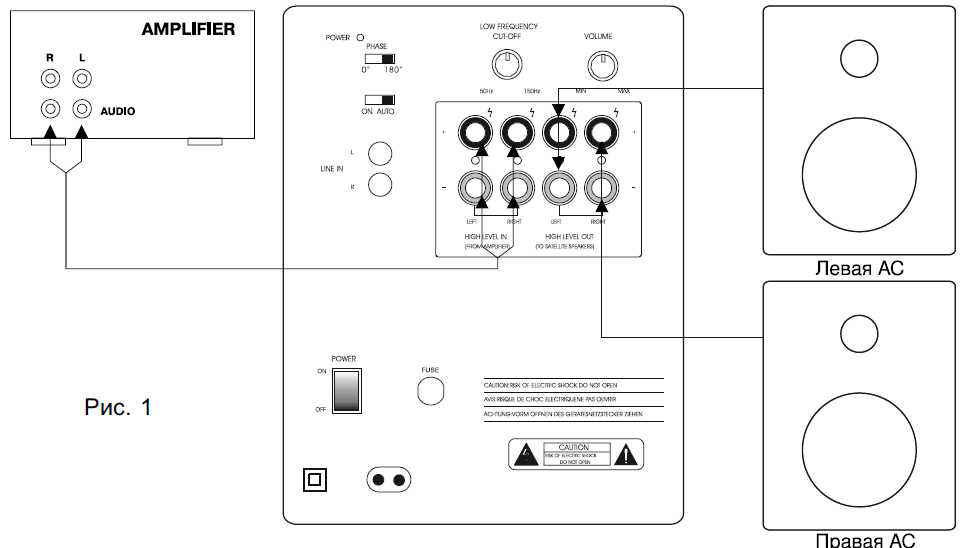

1. Если усилитель (источник сигнала) не имеет аудиовыхода для сабвуфера, подключите сабвуфер согласно рисунку 1.

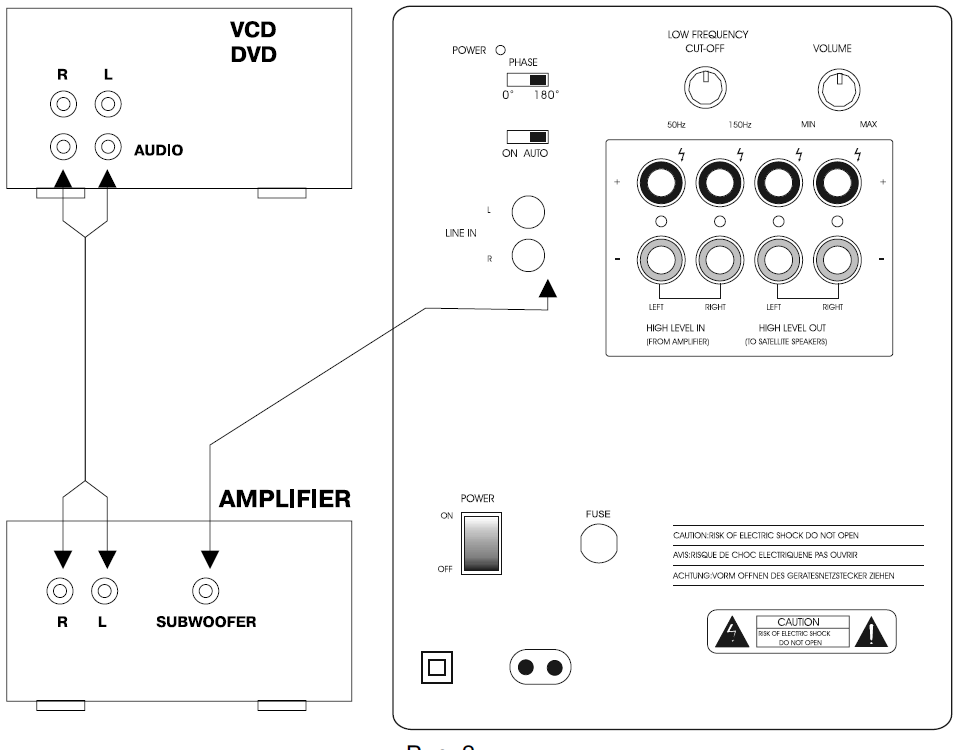

2. Если усилитель имеет выход на сабвуфер, с помощью стереофонического сигнального кабеля 2RCA к 2RCA подключите сабвуфер согласно рис. 2.

Использование качественного экранированного RCA-кабеля минимизирует наводки и сохраняет целостность сигнала. При работе с многоканальными процессорами или стереоусилителями, например Rotel RA-300, важно учитывать импеданс и мощность выходных каскадов для предотвращения перегрузки. Автоматический переход в дежурный режим активируется при отсутствии входного сигнала в течение нескольких минут, что защищает усилительный блок и экономит ресурсы.

Сравнение с аналогами и итоговая оценка

При выборе сабвуфера часто сравнивают HA-670W с компактными моделями вроде 10 GDS-93-8 «Ноэма». Однако 300-мм динамик, массивный деревянный корпус и 150 Вт встроенной мощности дают принципиально иной уровень звукового давления и глубины. Это решение для тех, кто ценит баланс между ценой, качеством сборки и акустическим результатом. Фазоинверторная конструкция обеспечивает более быстрый и контролируемый отклик по сравнению с закрытыми ящиками, а гибкая настройка кроссовера позволяет интегрировать сабвуфер в системы любой конфигурации.

Сабвуфер Sven HA-670W остается актуальным выбором для аудиофилов и кинотеатралов, которым нужен надежный, мощный и акустически грамотный аппарат. Правильная настройка фазы, выбор оптимального места установки и использование качественного кабеля раскрывают весь потенциал устройства, обеспечивая кинематографический бас и музыкальную детализацию.

Инструкция по эксплуатации на диске.
