TA2024 Tripath: характеристики и обзор усилителя класса T

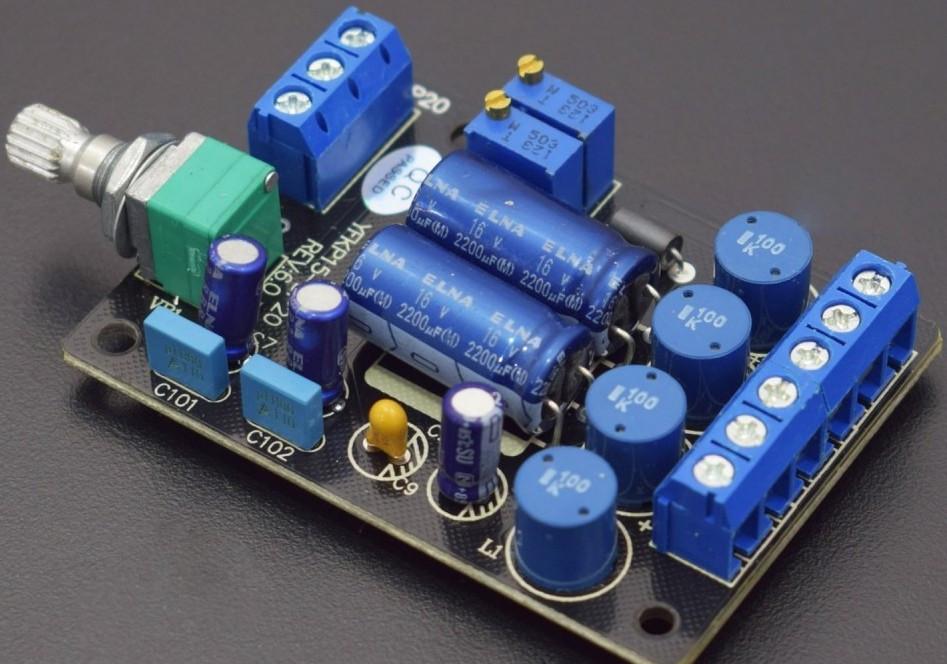

TA2024 Tripath – это современная разработка компании Tripath Technology, представляющая собой цифровой усилитель мощности класса T на 2 канала. В отличие от предыдущих моделей, этот чип демонстрирует мощность до 15 Вт на канал (при 10% искажений) и около 10 Вт при низких искажениях (0,1%). Микросхема использует запатентованную технологию Tripath Digital Power Processing, обеспечивая качество звучания, сопоставимое с классом AB, но с высокой энергоэффективностью усилителей класса D. Разработка велась в США (Калифорния).

Для сравнения, первой успешной микросхемой компании стала , которая вошла в историю как первый цифровой усилитель с категорией Hi-Fi и попала в список «25 микросхем, потрясших мир» по версии IEEE Spectrum. Именно Tripath популяризировала класс T, хотя технически принцип работы остается вариацией класса D.

Рассматриваемая плата изготавливается в Китае и доступна на рынке по цене около 13 долларов с доставкой. Для тех, кто ищет более мощные решения, стоит обратить внимание на Tripath TK2050 – усилитель класса T мощностью 50 Вт/8 Ом.

Технические характеристики

Усилитель демонстрирует отличные показатели для своего класса:

Диапазон частот по уровню -1 дБ: 22 – 22000 Гц (1 Вт/4 Ом/12 В)

Выходная мощность на канал при питании 12 В:

15 Вт/4 Ом (при искажениях 10%)

10 Вт/4 Ом (при искажениях 0,1%)

Общие гармонические искажения при мощности 9 Вт/4 Ом: 0,04%

Интермодуляционные искажения при мощности 1 Вт/4 Ом: 0,18%

Источник питания (DC): 12 В/3 А

Размеры платы (ШхВхГ): 45х17х64 мм

Описание платы и компонентов

Усилитель изготовлен на двухсторонней текстолитовой плате толщиной 1,6 мм. Ключевая особенность – высокий КПД, составляющий 88%. Для достижения Hi-Fi качества применены качественные компоненты: конденсаторы ELNA BP Black Diamond, выходные катушки индуктивности от TDK, а также танталовые конденсаторы. Пара фильтрующих конденсаторов имеет емкость 2200 мкФ/16 В.

Чип TA2024 Tripath работает на высоких частотах переключения (100 кГц – 1 МГц). Выходы усилителя переключаются между напряжением питания и землей с высокой скоростью. Этот высокочастотный цифровой сигнал проходит через LC-фильтр нижних частот, который восстанавливает усиленный звуковой сигнал.

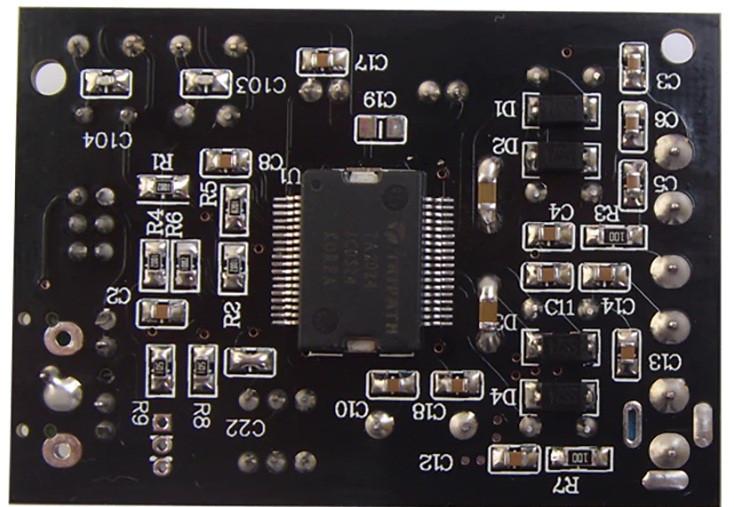

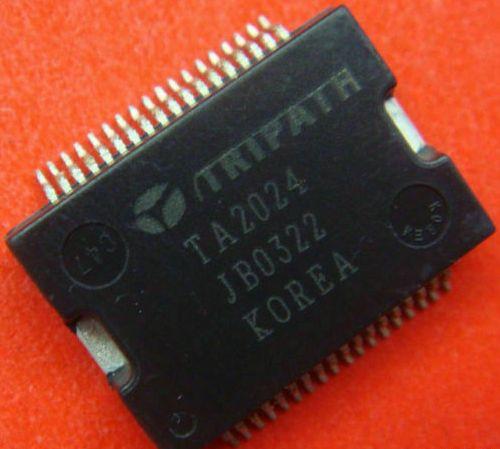

Чип TA2024 Tripath:

На задней стороне платы расположены винтовые зажимы: 1 пара – для подключения питания (постоянное напряжение 12 В с током потребления до 3 А) и 2 пары – выходы усилителя, которые подключаются раздельно.

Сам чип крепится снизу и предусматривает охлаждение от нижней панели корпуса усилителя, или верхней, если плату перевернуть. Чип оснащен надежной защитой от перегрева (выше 155 °С) и перегрузки по току. При перегреве устройство автоматически отключается и возвращается в рабочее состояние, когда температура упадет ниже 110 °C. Перегрузка по току (более 7 А) может возникнуть при коротком замыкании одного из каналов. Для сброса защиты от перегрузки необходимо выключить питание или перевести усилитель в режим “MUTE” и снова включить.

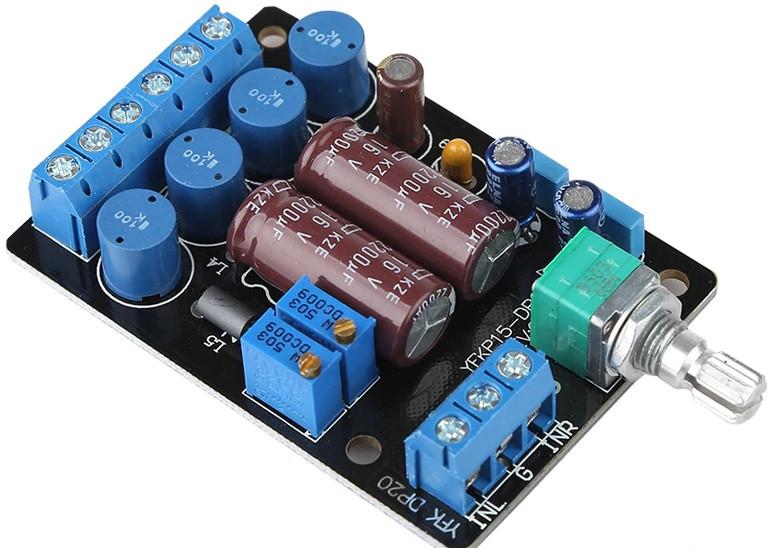

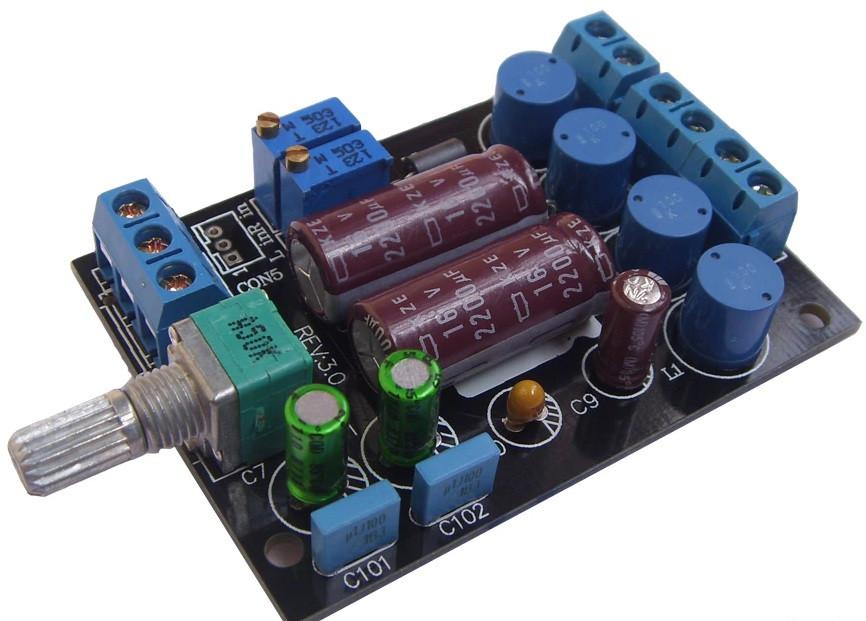

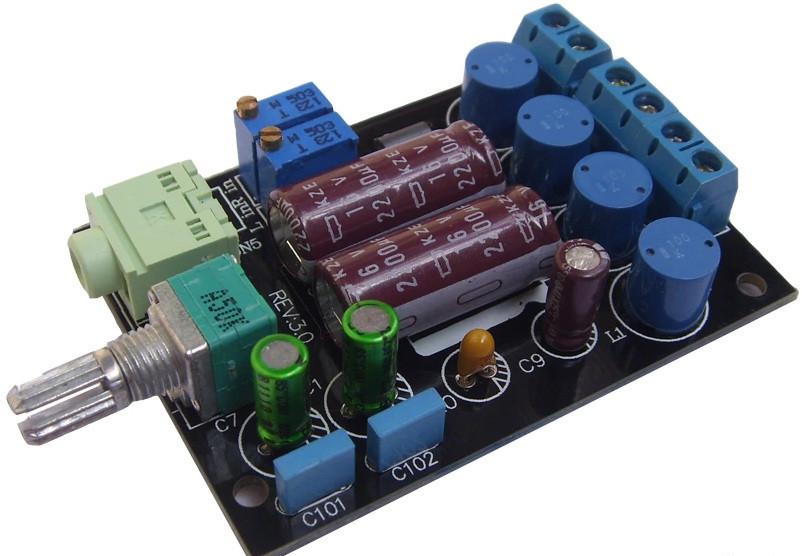

Платы можно выбрать с входным разъемом под Jack 3,5 мм или под винтовые зажимы

Схема:

В такой коробке приехала плата:

Замотана в пупырышки:

Плюс антистатический пакет:

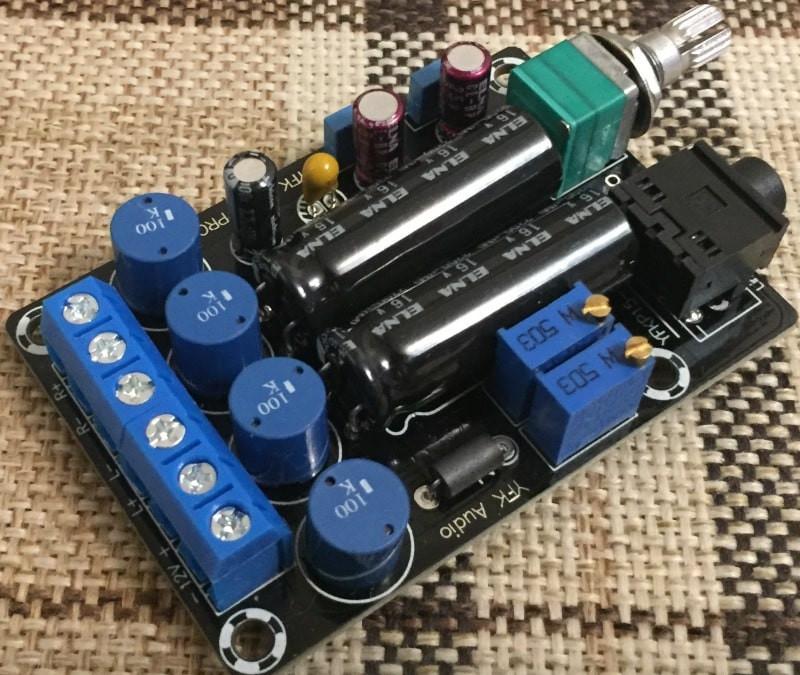

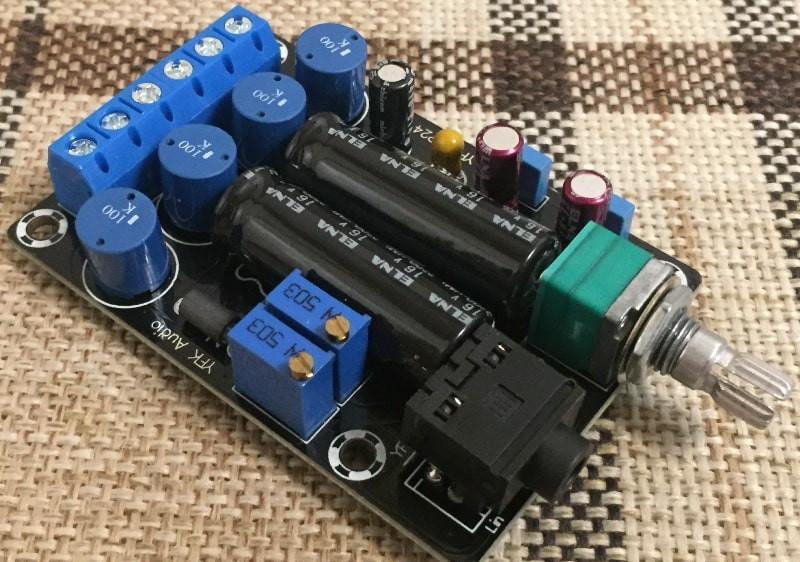

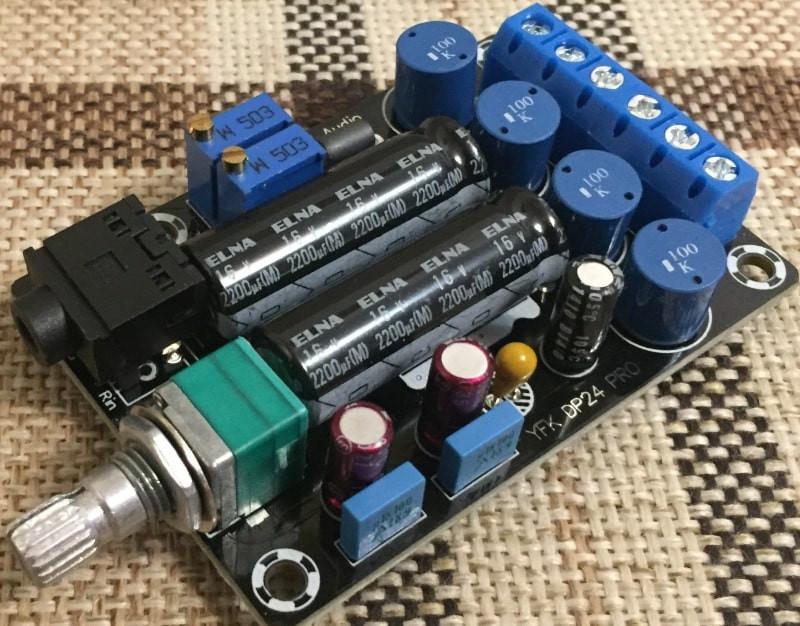

К плате внешне никаких претензий, все выполнено очень качественно:

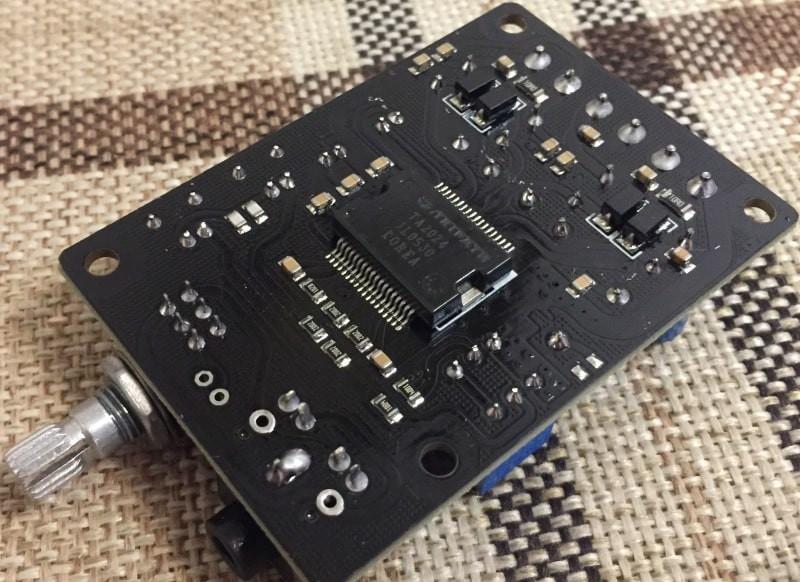

Обратная сторона. И здесь явные отличия от продаваемой. Возможно по деталям все идентично, но разведены они по-другому.

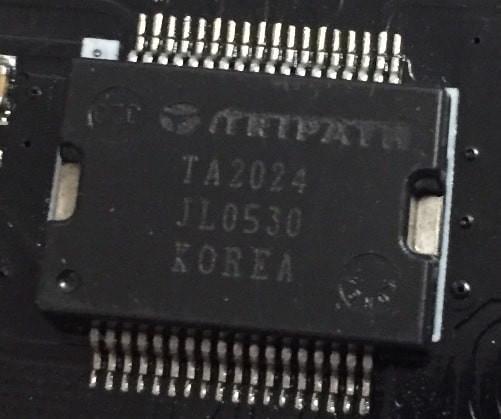

Чип крупнее. Буквы выполнены гравировкой:

Для тех, кто предпочитает готовые решения, можно рассмотреть ТАКТ-101-стерео.
