TA8213K — УМЗЧ мощностью 6 Вт

Микросхема используется в бытовой аудио технике, имеет встроенную тепловую защиту.

Выводы

• 1 — обратная связь
• 2 — вход
• 3 — сигнальная земля
• 4 — фильтр пульсаций
• 5 — общий
• 6 — выход
• 7 — питание

Усилитель на базе TA8213K имеет следующие технические характеристики

• Номинальное напряжение питания +20В
• Напряжение питания +10…+30В
• Ток покоя 45мА
• Максимальная рассеивающая мощность 15Вт
• Пиковый выходной ток 2А
• Выходная мощность при КНИ=10% 6Вт и 4,5Вт при КНИ=1%
• Коэффициент усиления 34дБ
• КНИ=0,1% при выходной мощности до 2Вт
• Номинальное сопротивление нагрузки 8 Ом

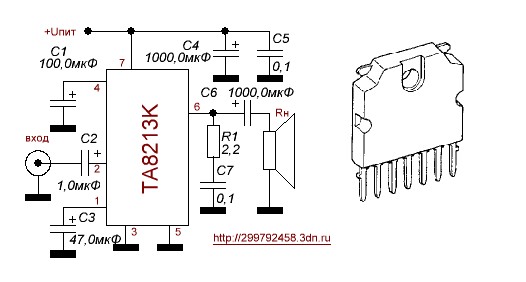

TA8213K
