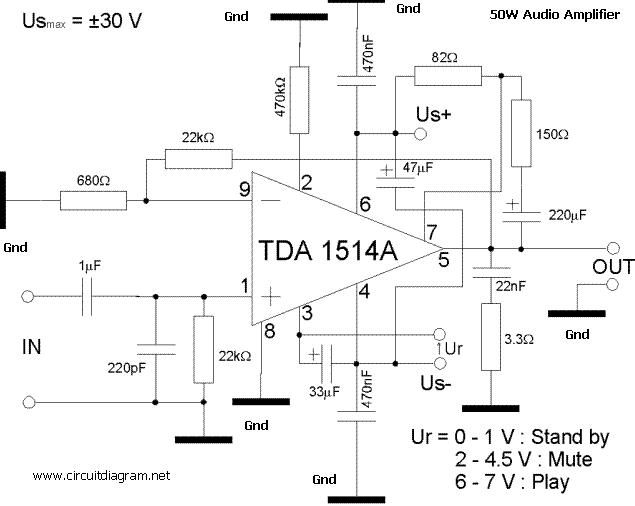

TDA1514A — 50W усилитель мощности

На TDA1514A микросхеме усилителя мощности, можно получить до 50W  выходной мощности при хороших параметров звучания.

TDA1514A -Fi  усилитель мощности может быть использован как усилитель для радио, ТВ и для другой аудио-аппаратуры. Высокая эффективность IC отвечает требованиям цифровых источников (например —  компакт-диск проигрыватель).

Схема полностью защищена, два выходных транзисторов защищены от перегрева и КЗ.
В схема также присутствует функция отключения звука, при включении и выключении питания с некоторой задержкой, для устранения щелчков при переходных процессах в микросхеме.

Устройство предназначено для симметричного питания +30-30В.

Источник — http://audio-circuits.blogspot.com/2010/02/tda1514a-50w-power-amplifier-circuit.html
