TDA2002 — УНЧ 10 Вт

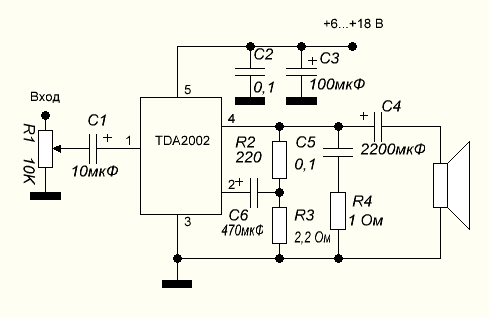

На рисунке показана схема простого усилителя класса АВ на ИМС TDA2002. Усилитель на ИМС TDA2002 имеет минимальный набор внешних элементов, после сборки в настройке не нуждается. TDA2002 имеет защиту от КЗ и тепловую защиту. При напряжении питания 16 В и нагрузке 2 Ом усилитель может достигать до 10 Вт выходной мощности. Напряжение питания может быть в пределах от 6 до 18 В, ток потребления может достигать 1 А.

Технические характеристики:

• Напряжение питания от 6 до 18 В
• Выходная мощность:
  10 Вт на  нагрузке 2 Ом, при напряжении питания 16 В
  6 Вт на  нагрузке 4 Ом,при напряжении питания 16 В
  4 Вт на  нагрузке 4 Ом,при напряжении питания 12 В
• КНИ не менее  0,2% при выходной мощности 1 Вт на нагрузке 4 Ом
• Частотная характеристика: от 20 Гц до  40 кГц (при нестабильности АЧХ -3 дБ, нагрузка 4 Ом)
