TDA2005M/S — 210Вт или 120Вт

TDA2005M/S — усилитель класса В, используется в основном в ауди-автомобильной технике. Микросхема снабжена защитой от превышения напряжения и температуры нагрева (145°С), от КЗ входов и выходов на корпус (минус питания), микросхема способна работать на низкоомную нагрузку.

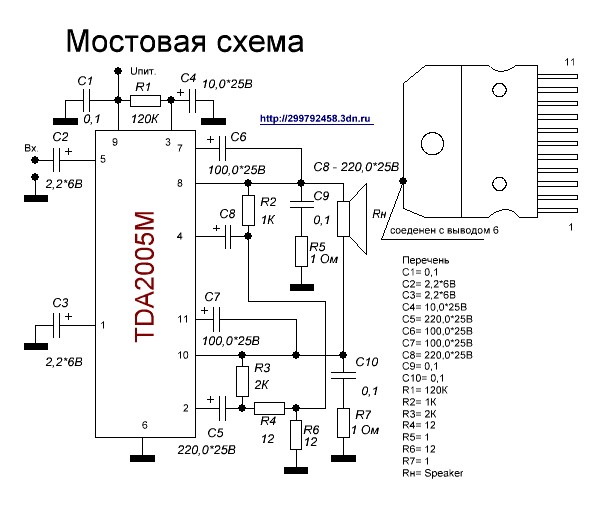

При мостовом включении микросхемы, усилитель имеет следующие основные параметры:

Напряжение питания от 8 до 18В (номинальное 13,2В)
Ток покоя на нагрузке 4 Ом при номинальном напряжении питания 75мА
Выходная мощность на нагрузке 4 Ом и напряжении питания 13,2В равна 20 Вт
Частотный диапазон от 40 до 20000Гц
КНИ при мощности до 15Вт и сопротивлении нагрузки 4 Ом не более 1%

Микросхема не имеет системы MUTE.

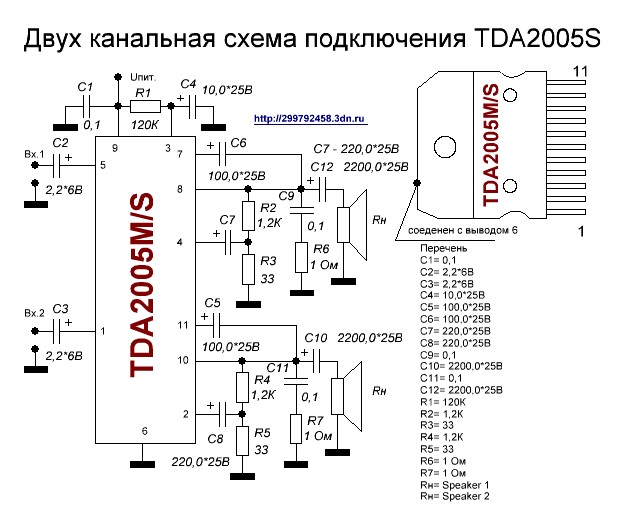

В стерео варианте усилитель на TDA2005S имеет следующие параметры:

Напряжение питания от 8 до 18В при номинальном 13,2В
Ток покоя при номинальном напряжении питания 65мА
Выходная мощность каждого канала на нагрузке 4 Ом и напряжении питания 13,2В равна 6,5Вт (10Вт при Rн=2Ом)
Частотный диапазон от 50 до 15000Гц
