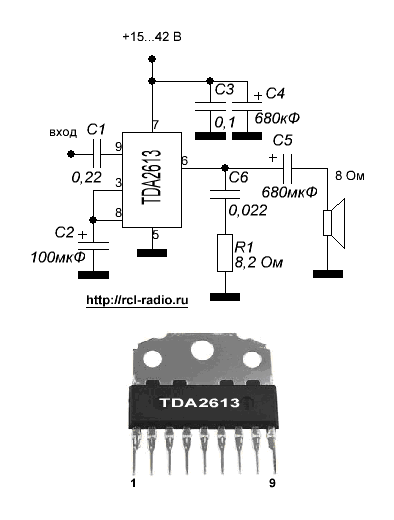

TDA2613 — интегральный УНЧ 6Вт

TDA2613 — интегральный УНЧ, предназначенный для работы в бытовой аппаратуре (телевизионных и радиоприемниках). Имеется защита от короткого замыкания и тепловая защита.

Основные характеристики микросхемы:

• Напряжение питания  15…42 В
• КНИ:
  (Uпит=24 В, Rн=8 Ом, Р вых=6 Вт) — 0,5 %
  (Uпит=24 В, Rн=8 Ом, Р вых=8 Вт) — 10 %
• Ток покоя при напряжении питания 24В не более 35 мА
• Максимальный ток потребления — 2,2 А

TDA2613.pdf
