Микросхема TDA4935: схема включения и технические параметры
Микросхема TDA4935 представляет собой мощный усилитель звуковой частоты, способный обеспечивать выходную мощность 15 Вт на канал при напряжении питания +24В. Это решение отличается высокой надежностью и наличием встроенной защиты от перегрузки по току и перегрева, что делает его отличным выбором для проектов, где важна стабильность работы. В отличие от более простых усилителей, таких как усилитель 35Вт на TDA2030, TDA4935 предлагает улучшенные характеристики защиты и стабильности при высоких нагрузках.
Диапазон рабочего напряжения микросхемы варьируется от 8 до 24В, однако для достижения максимальной выходной мощности рекомендуется использовать напряжение +24В. Это позволяет раскрыть весь потенциал усилителя и обеспечить чистый звук без искажений даже при пиковых нагрузках.
Технические характеристики и требования к обвязке
Для корректной работы усилителя на базе TDA4935 необходимо соблюдать ряд требований к компонентам обвязки. Мощность акустических систем (АС) должна быть не менее 20 Вт на канал при сопротивлении 4 Ом. Это гарантирует, что усилитель не будет работать на пределе своих возможностей, что может привести к искажениям или выходу из строя.
Особое внимание следует уделить электролитическим конденсаторам в схеме питания. Все электролитические конденсаторы должны иметь рабочее напряжение не ниже 25В. Использование конденсаторов с меньшим номиналом напряжения может привести к их пробоям, особенно при пиковых нагрузках или скачках напряжения в сети.
Типовая схема включения и подключение

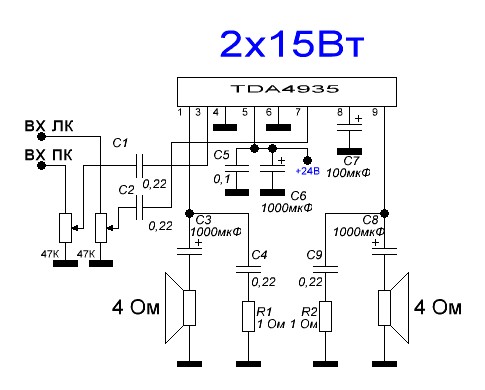

Схема включения TDA4935 достаточно проста и интуитивно понятна для радиолюбителей и инженеров. Микросхема имеет встроенные фильтры и защиту, что упрощает разработку печатной платы. Однако, как и в любом проекте с мощными усилителями, важно правильно разместить компоненты и обеспечить хороший теплоотвод.
При проектировании платы рекомендуется использовать широкие дорожки для питания и выхода на динамики, чтобы минимизировать потери напряжения и нагрев. Также важно обеспечить надежное соединение с заземлением, чтобы избежать наводок и шумов в звуковом сигнале. Для сравнения, в УМЗЧ класса Н на TDA1562Q также используются мощные выходные транзисторы, требующие тщательного подхода к разводке платы.
Аналоги и замена
В случае необходимости замены TDA4935 можно рассмотреть другие микросхемы из линейки усилителей. Например, УМЗЧ на TDA2003 является более компактным решением, но обладает меньшей выходной мощностью. Выбор аналога зависит от конкретных требований проекта, таких как доступное напряжение питания, требуемая мощность и габариты.
Важно помнить, что при замене микросхемы необходимо пересмотреть схему обвязки, так как параметры конденсаторов и резисторов могут отличаться. Всегда сверяйтесь с datasheet конкретной микросхемы перед внедрением изменений в проект.
