TDA7057AQ — маломощный УМЗЧ

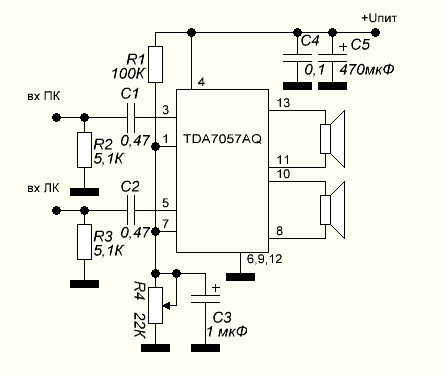

На базе интегральной схемы TDA7057AQ можно собрать двух канальный маломощный усилитель мощности звуковой частоты, с минимальным кол-во внешних элементов. Максимальная выходная мощность 5 Вт на канал. Напряжение питания микросхемы от 4,5 до 18 В.

Усилитель имеет встроенную схему регулировки громкости (R4) постоянным напряжением с логарифмической характеристикой в диапазоне 73 дБ. При снижении управляющего напряжения до 0,4 В усилитель переходит в режим молчания.

Микросхема имеет защиту от КЗ выхода а так же с шиной питания, имеется термозащита, обладает малой потребляемой мощностью (Imax = 1,25А).

Основные технические характеристики:

• Тип корпуса SIP2-13
• Минимальное напряжение питания 4,5 В
• Максимальное напряжение питания 18В
• Максимальная выходная мощность 2×5 Вт
• Сопротивление нагрузки 4-8 Ом
• Ток покоя 22 мA
• Максимальный ток потребления 1, 25A
• Частотный диапазон 40 Гц-18 KГц
