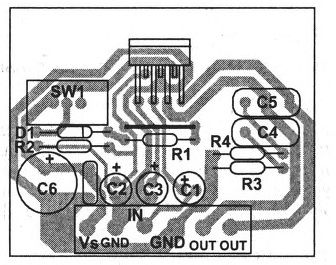

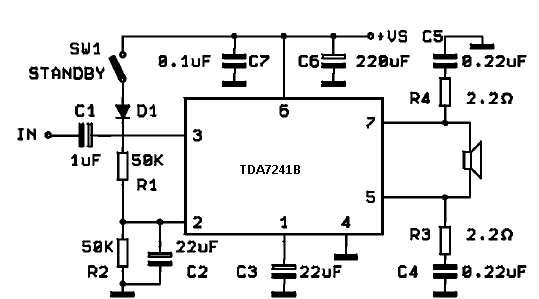

TDA7241B — усилитель 20Вт

Усилитель на базе TDA7241B относится к усилителям класса АВ с системой диагностики. Усилитель предназначен для использования в качестве усилителя мощности в автомобильных усилителях. Микросхема TDA7241B имеет защиту от короткого замыкания выходов на шину питания, на корпус или между собой, микросхема снабжена тепловой защитой. В микросхеме имеется функция STAND-BY. Микросхема имеет фиксированный коэффициент усиления.

Усилитель на базе TDA7241B имеет следующие технические характеристики:

Номинальное напряжение питания 14,4В
Напряжение питания до 18В
Ток покоя 80мА
Выходная мощность на нагрузке 4 Ом при номинальном напряжении питания и КНИ=10% 20Вт
КНИ при мощности до 12Вт не более 0,1%
Коэффициент усиления по напряжению 32 дБ
Частотный диапазон от 30 до 25000Гц при нелинейности АЧХ не более 3дБ
Чувствительность по входу 70мВ
Ток потребления в режиме STAND-BY не более 100мкА
Ослабление выходного сигнала в режиме STAND-BY 90дБ
Пороговое значение напряжения STAND-BY 1В
КПД 65%
Температура кристалла при которой происходит срабатывание защиты 150°С
