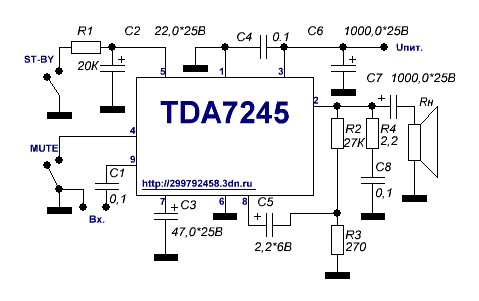

TDA7245 — усилитель мощности 5 Вт

Усилитель на TDA7245 предназначен для использования в ТВ и радио приемниках, в микросхеме есть системы STADN-BY и MUTE. Микросхема снабжена тепловой защитой, выводы 10…18 предназначены для вывода тепла от корпуса микросхемы, микросхему можно впаивать на печатную плату и в качестве теплоотвода будет использовано фольгированное покрытие печатной платы, все выводы для отвода тепла 10…18 соединены с общим проводом.

Усилитель на TDA7245  имеет следующие основные характеристики:

• Напряжение питания от 12 до 30 В
• Ток покоя 24…35мА
• Выходная мощность на нагрузке 4 Ом и напряжении питания 16,5В равна 6 Вт
• КНИ при выходной мощности до 4 Вт на частоте 1 кГц не более 0,15%
• Частотный диапазон 20…40000Гц при неравномерности АЧХ 3дБ
• Отношение сигнал /шум -86дБ
• Ток покоя в режиме STANDBY 2…4мА
