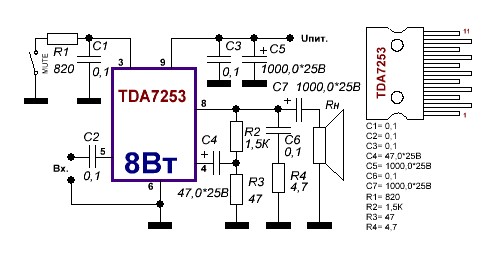

TDA7253 — усилитель мощности звуковой частоты 8 Вт

Усилитель на базе микросхемы TDA7253 относится к классу АВ и предназначен для использования в бытовой технике. Микросхема имеет тепловую защиту, защиту от КЗ выхода. В микросхеме имеется функция MUTE что позволяет избежать шумов во время включения и выключения усилителя.

Усилитель на базе TDA7253 имеет следующие основные характеристики:

• Напряжение питания варьируется от 10 до 32 В (свыше 25В необходимо применять конденсаторы электролитические на 50В — С5, С4, С7)
• Номинальное напряжение питания 12,5В

• Ток покоя при номинальном напряжении питания 40мА
• КНИ при номинальном напряжении питания и выходной мощности до 1 Вт не более 0,03%
• Частотный диапазон от 40 до 80000Гц при неравномерности АЧХ 3 дБ
• Пороговое напряжение MUTE/PLAY — 0,8В/5В
• Ток потребления микросхемы в дежурном режиме 1 мА (при номинальном напряжении питания)
