TDA7267 — усилитель мощности 2Вт

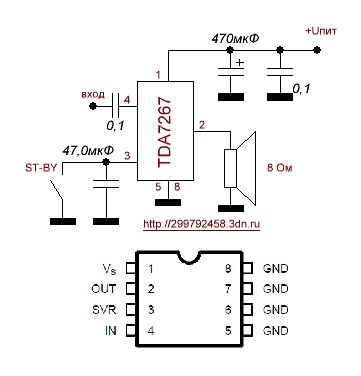

На рисунке показана схема простого усилителя на TDA7267. Микросхема имеет тепловую защиту, защиту от КЗ выхода по переменному току. При установке микросхемы на печатную плату необходимо небольшую часть площади печатной платы отдать под теплоотвод микросхемы, тепло из микросхемы выводится через контакты GND.

Усилитель на базе TDA7267 имеет следующие технические характеристики:

• Номинальное напряжение питания 12В
• Номинальное сопротивление нагрузки 8 Ом
• Напряжение питания от 4,5 до 18В
• Выходное напряжение покоя 6В
• Ток покоя 20мА
• Выходная мощность 2Вт
• Входное сопротивление 100кОм
• Коэффициент усиления 32дБ
• Ток покоя в режиме STAND-BY не более 300мкА
