Усилитель TDA7297: характеристики, схема подключения и обзор платы

Изготовитель: Китай.
Цена: двухслойная плата за $3 с доставкой.

В этой статье мы подробно разберем популярный модуль на базе микросхемы TDA7297. Это бюджетный вариант для создания стереофонического Hi-Fi усилителя. Если вы ищете альтернативы, обратите внимание на TDA7293 – готовый усилитель по-минимуму, который также может подойти для простых проектов.

Технические характеристики

Основные параметры усилителя:

• Питание: подаваемое постоянное напряжение 9 – 15 В.
• Потребление: ток потребления при питании 12 В составляет около 2 А.
• Мощность: заявленная выходная мощность 2 х 15 Вт (реально меньше, см. тест).
• Нагрузка: сопротивление подключаемых колонок 4 – 8 Ом.

Описание и нюансы сборки

Усилитель продается на плате, полностью собран и готов к использованию. В продаже можно найти и другие усилители на TDA7297 (в виде конструктора или на плате по упрощенной схеме и размерах), но в данной статье рассмотрим только такой вариант. Плата предлагается в разных оформлениях. При покупке обращайте внимание на радиатор: при дешевой цене он может быть меньшей высоты или с малым количеством ребер, что критично для теплоотвода.

Также отмечу двухстороннюю плату, верхний слой которой – земля. Это улучшает помехозащищенность, но требует внимательности при подключении. Для сравнения, проект LM1875 – готовая плата усилителя 2.0 часто рассматривается как более качественная альтернатива, хотя и стоит дороже.

Варианты исполнения платы

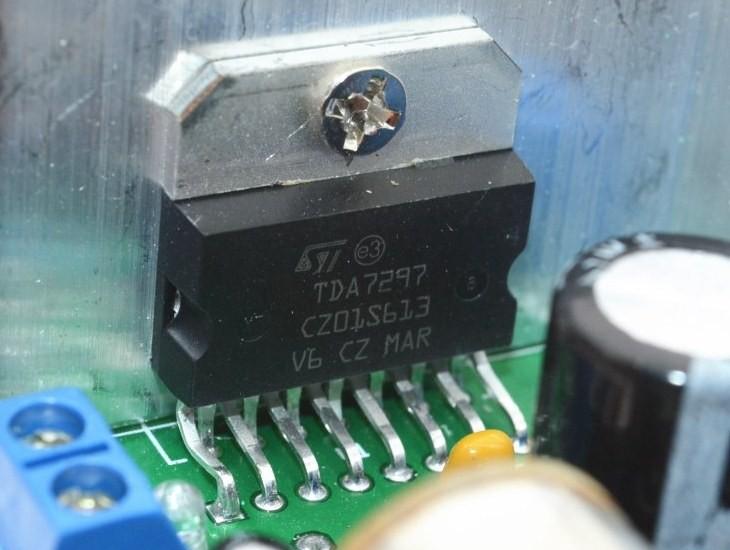

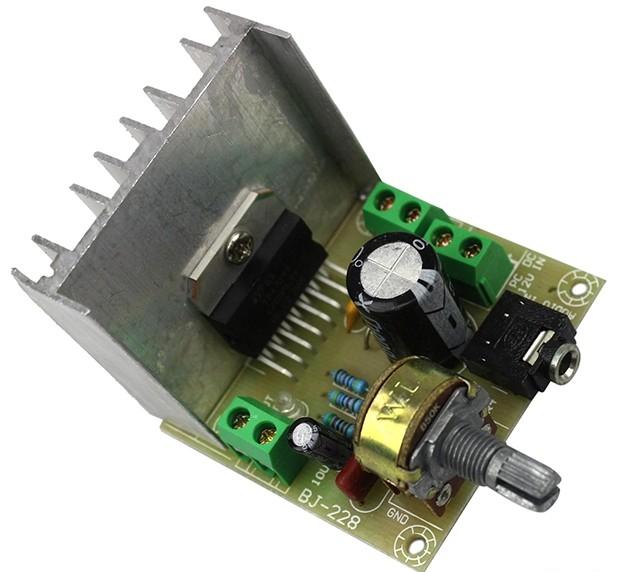

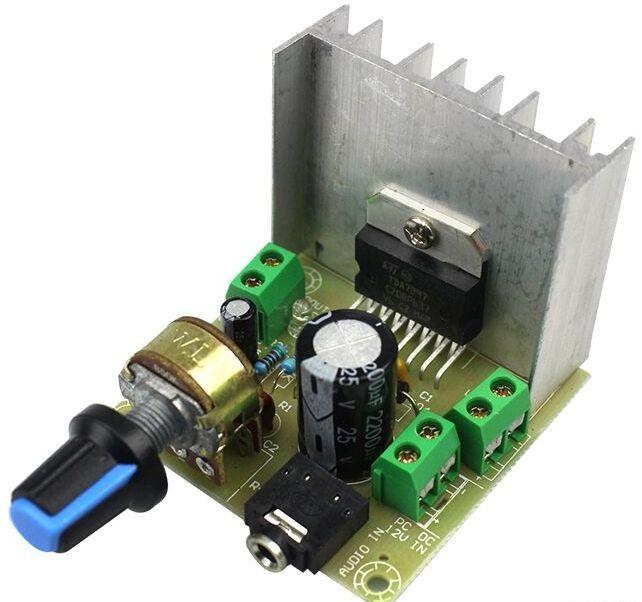

Хороший усилитель на фото ниже (2-х слойная плата):

Схема подключения и обвязка TDA7297

Электрическая схема усилителя TDA7297 из инструкции:

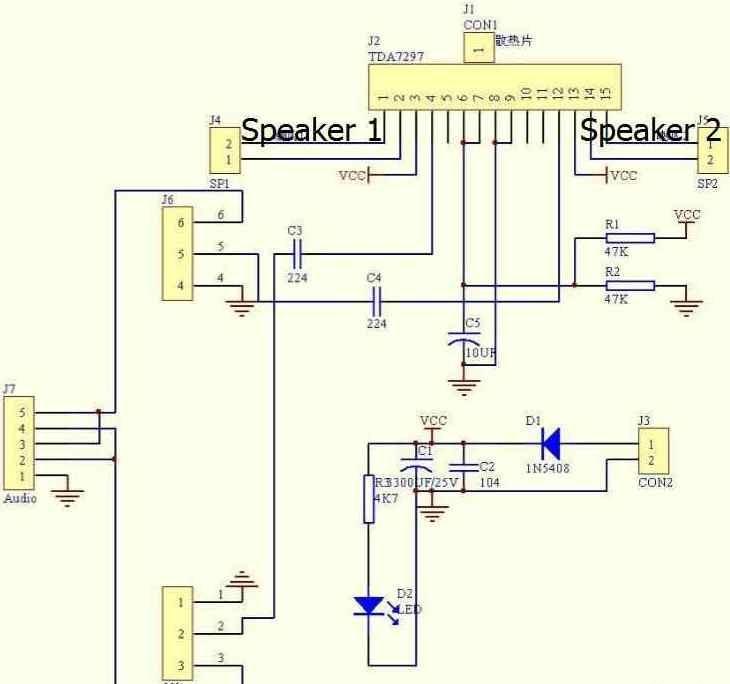

Схема усилителя на рассматриваемой плате:

Тестирование и результаты

Я заказывал около сотни таких усилителей, все они были рабочие, без посторонних проблем. Одной поломкой однажды был отломанный переменный резистор громкости из-за плохой упаковки. Звучание, если слушать не громко вполне хорошее, но стоит чуть добавить громкости и оно сразу превращается в полный ужесток. Конечно никаких 2 по 15 Вт здесь нет, но свои честные 2 по 7 Вт с нагрузкой 4 Ом выдаст.

Для тех, кто хочет углубиться в детали и собрать более мощный проект, рекомендую ознакомиться с материалом Стерео усилитель на TDA2050.
