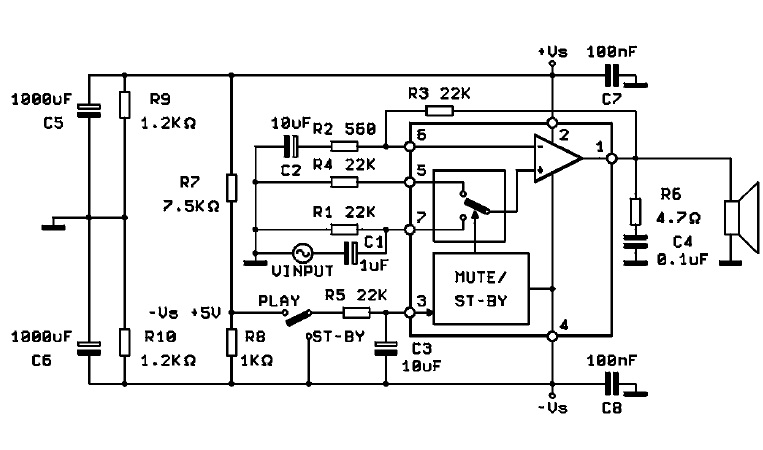

TDA7298 — усилитель мощности 28 Вт

Усилитель мощности на базе TDA7298 относится к классу АВ и предназначен для использования в бытовой технике HI-FI уровня. Микросхема имеет тепловую защиту, защиту от КЗ выхода на корпус или шину питания. В микросхеме имеется встроенные функции MUTE и STAND-BY.

Усилитель на базе TDA7298 имеет следующие технические характеристики:

Номинальное напряжение питания +/-18В
Напряжение питания +/-6…+/-25В
Ток покоя от 20 до 70 мА в зависимости от напряжения питания
Выходная мощность при номинальном напряжении питания 24Вт на нагрузке 4 Ом и КНИ 10%, при мощности до 17Вт КНИ не более 1%
КНИ при номинальном напряжении питания до 10Вт на нагрузке 4 Ом не более 0,1%
Входное сопротивление 500кОм
Температура срабатывания тепловой защиты 145ºС
Пороговое напряжение STAND-BY 1,8В (Uпит=+/-18В)
Пороговое значение PLAY 2,7В (Uпит=+/-18В)
Ослабление выходного сигнала в режиме STAND-BY 90дБ
