TDA7365 — двух канальный усилитель мощности

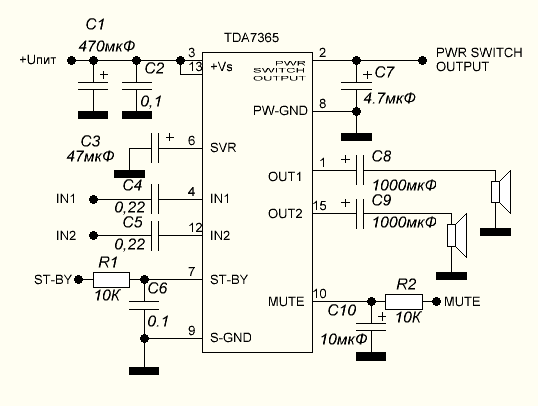

На ИМС TDA7365 можно собрать простой но довольно качественный двух канальный усилитель мощности звуковой частоты. В основном данная ИМС применяется в в автомобильной и портативной аудиотехнике. ИМС TDA7365 оснащена энергосберегающим режимом Stand-By и внутренний выключатель питания, при помощи которого можно выключить малосигнальные узлы.

Технические параметры микросхемы

• Диапазон напряжение питание от 8 до 18 В
• Номинальное напряжение питание 14.4 В
• Ток покоя при напряжении питания 14.4 В не более 80 мА
• Максимальный ток потребления 3 A
• Сопротивление нагрузки от 2 до 4 Ом
• Выходная мощность каналов:
• При КНИ <10%, U пит = 14.4 В, Rн = 4 Ом 6 Вт
• При КНИ <10%,U пит = 14.4 В, Rн = 2 Ом 9 Вт
• При КНИ <0.3%,U пит = 14.4 ,В Rн = 4 Ом 3 Вт
• КНИ при выходной мощности 0.1 Вт не более 0.08%
• Напряжение управление Stand-By и MUTE до 1.5 В — выключено
• Напряжение управление Stand-By и MUTE выше 3.5 В — включено
• Максимальный выходной ток встроенного выключателя не более 1.2 A
• Частотный диапазон 20… 22000 Гц
• Выходное сопротивление 50 кОм
