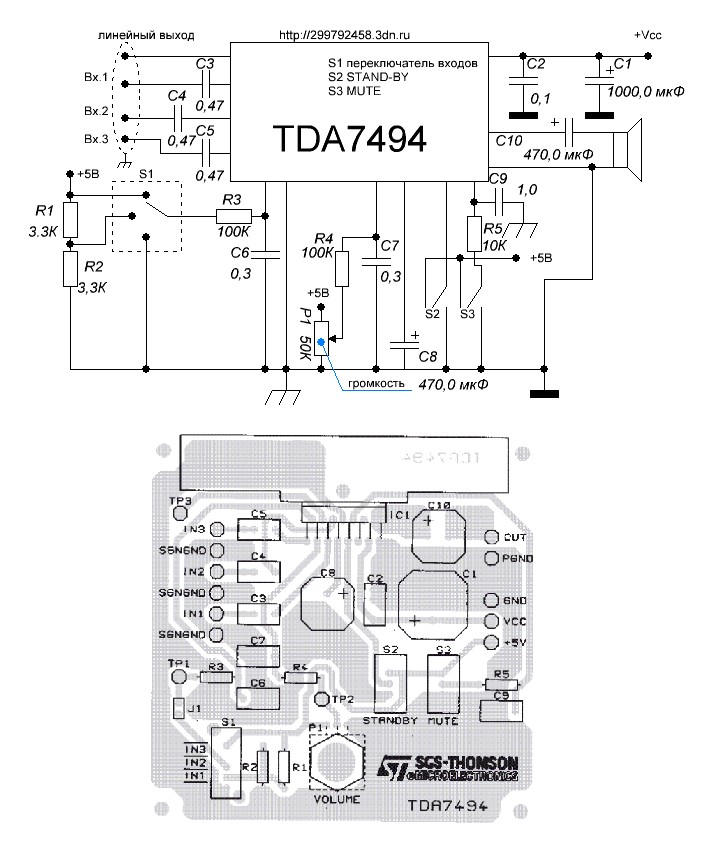

TDA7494 — УМЗЧ с электронным регулированием громкости

УМЗЧ на базе TDA7494 относится к усилителям класса АВ и предназначен для использования в высококачественной бытовой технике. Микросхема TDA7494 имеет защиту от КЗ и тепловую защиту. Так же в микросхеме есть встроенные функции MUTE и STAND-BY, что позволяет избежать шумов при включении и выключении питания усилителя. Дополнительно микросхема оснащена электронной регулировкой громкости и имеет входной коммутатор входа (3 входа), так же микросхема имеет линейный выход.

Усилитель на базе TDA7494 имеет следующие технические характеристики:

Напряжение питания от 11 до 25В (номинальное 21В)
Ток покоя от 22 до 50 мА
Выходная мощность (максимальная) при напряжении питания 28В и КНИ 10% 10Вт
Выходная мощность (номинальная при Rн=4 Ом) при напряжении питания 21В и КНИ 1% 5,5Вт
КНИ при выходной мощности 1 Вт на частоте 1 кГц не более 0,4%
Выходной ток (ограниченный) не более 1,9А
Затухание выходной сигнала при минимальной громкости в 80дБ
Скорость нарастания выходного сигнала 5…8В/мкс
Тепловой порог микросхемы 150ºС
Пороговое напряжение STAND-BY и MUTE 2,5В при номинальной напряжении питания
Напряжение управления входами вх1=0…1В, вх2=2,3…2,7В, вх3=4…5В
Ток покоя в режиме STAND-BY не более 1мА
